Електролітичний конденсатор

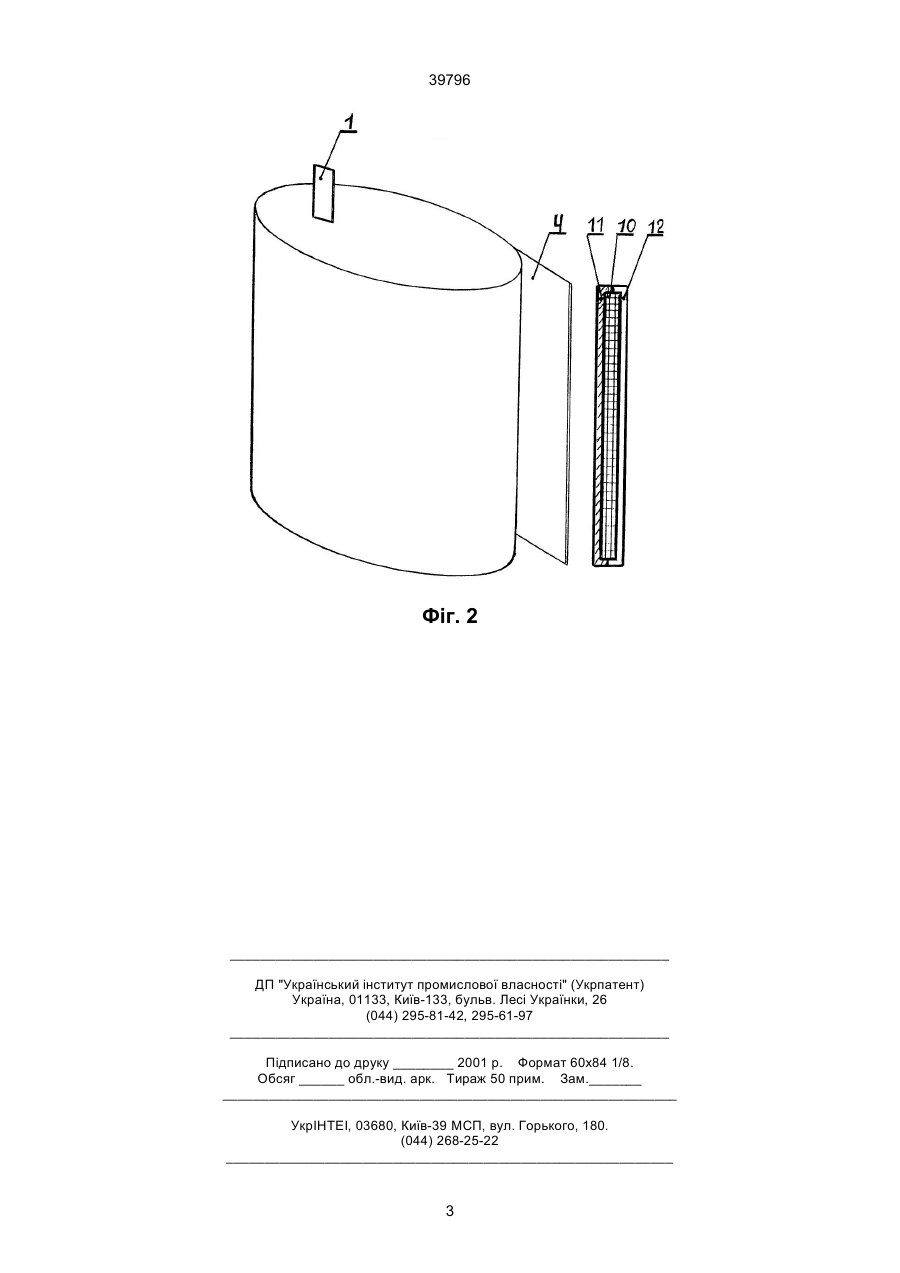

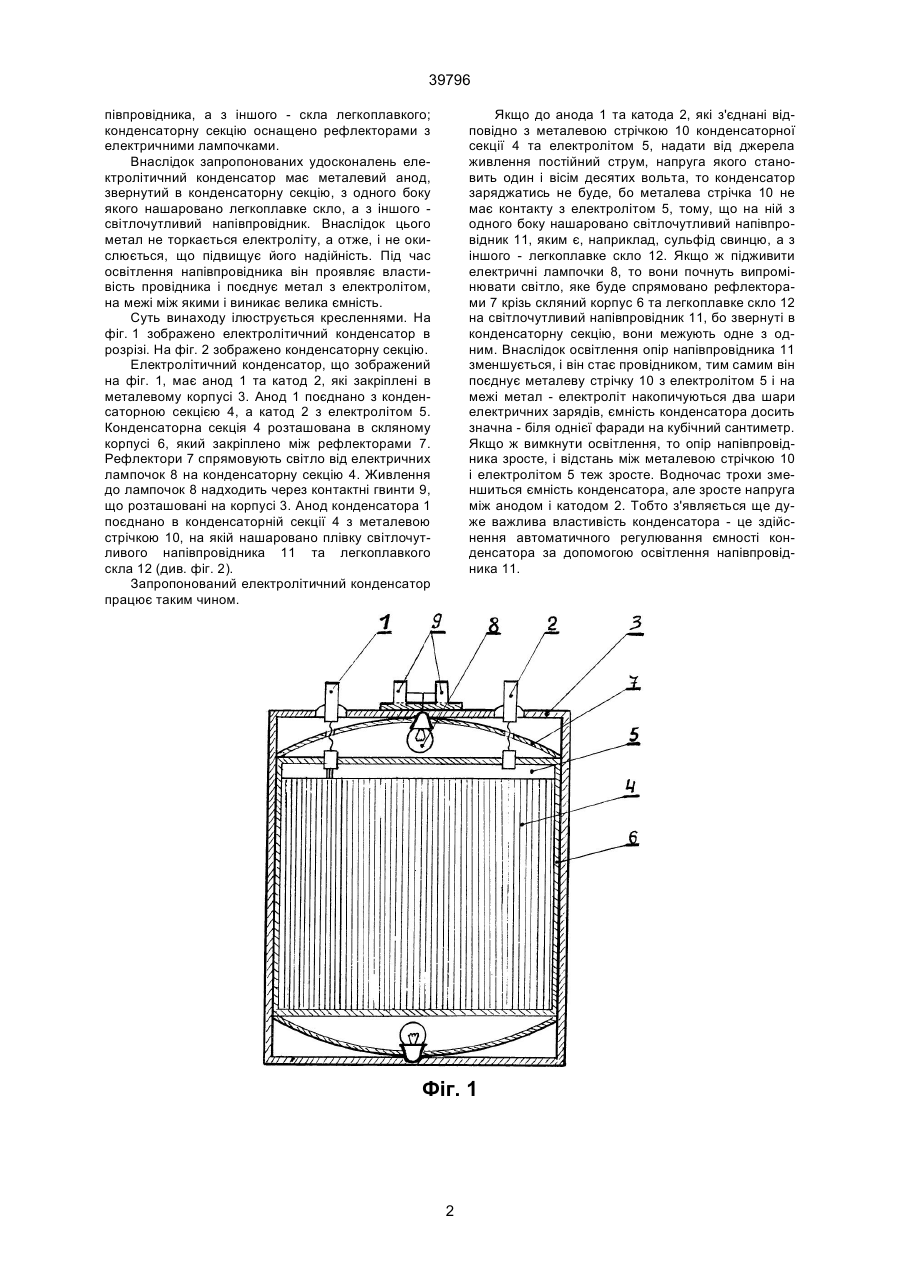

Електролітичний конденсатор, що має анод з двома нашаруваннями окисного напівпровідника 39796 півпровідника, а з іншого - скла легкоплавкого; конденсаторну секцію оснащено рефлекторами з електричними лампочками. Внаслідок запропонованих удосконалень електролітичний конденсатор має металевий анод, звернутий в конденсаторну секцію, з одного боку якого нашаровано легкоплавке скло, а з іншого світлочутливий напівпровідник. Внаслідок цього метал не торкається електроліту, а отже, і не окислюється, що підвищує його надійність. Під час освітлення напівпровідника він проявляє властивість провідника і поєднує метал з електролітом, на межі між якими і виникає велика ємність. Суть винаходу ілюструється кресленнями. На фіг. 1 зображено електролітичний конденсатор в розрізі. На фіг. 2 зображено конденсаторну секцію. Електролітичний конденсатор, що зображений на фіг. 1, має анод 1 та катод 2, які закріплені в металевому корпусі 3. Анод 1 поєднано з конденсаторною секцією 4, а катод 2 з електролітом 5. Конденсаторна секція 4 розташована в скляному корпусі 6, який закріплено між рефлекторами 7. Рефлектори 7 спрямовують світло від електричних лампочок 8 на конденсаторну секцію 4. Живлення до лампочок 8 надходить через контактні гвинти 9, що розташовані на корпусі 3. Анод конденсатора 1 поєднано в конденсаторній секції 4 з металевою стрічкою 10, на якій нашаровано плівку світлочутливого напівпровідника 11 та легкоплавкого скла 12 (див. фіг. 2). Запропонований електролітичний конденсатор працює таким чином. Якщо до анода 1 та катода 2, які з'єднані відповідно з металевою стрічкою 10 конденсаторної секції 4 та електролітом 5, надати від джерела живлення постійний струм, напруга якого становить один і вісім десятих вольта, то конденсатор заряджатись не буде, бо металева стрічка 10 не має контакту з електролітом 5, тому, що на ній з одного боку нашаровано світлочутливий напівпровідник 11, яким є, наприклад, сульфід свинцю, а з іншого - легкоплавке скло 12. Якщо ж підживити електричні лампочки 8, то вони почнуть випромінювати світло, яке буде спрямовано рефлекторами 7 крізь скляний корпус 6 та легкоплавке скло 12 на світлочутливий напівпровідник 11, бо звернуті в конденсаторну секцію, вони межують одне з одним. Внаслідок освітлення опір напівпровідника 11 зменшується, і він стає провідником, тим самим він поєднує металеву стрічку 10 з електролітом 5 і на межі метал - електроліт накопичуються два шари електричних зарядів, ємність конденсатора досить значна - біля однієї фаради на кубічний сантиметр. Якщо ж вимкнути освітлення, то опір напівпровідника зросте, і відстань між металевою стрічкою 10 і електролітом 5 теж зросте. Водночас трохи зменшиться ємність конденсатора, але зросте напруга між анодом і катодом 2. Тобто з'являється ще дуже важлива властивість конденсатора - це здійснення автоматичного регулювання ємності конденсатора за допомогою освітлення напівпровідника 11. Фіг. 1 2 39796 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
