Конденсатор

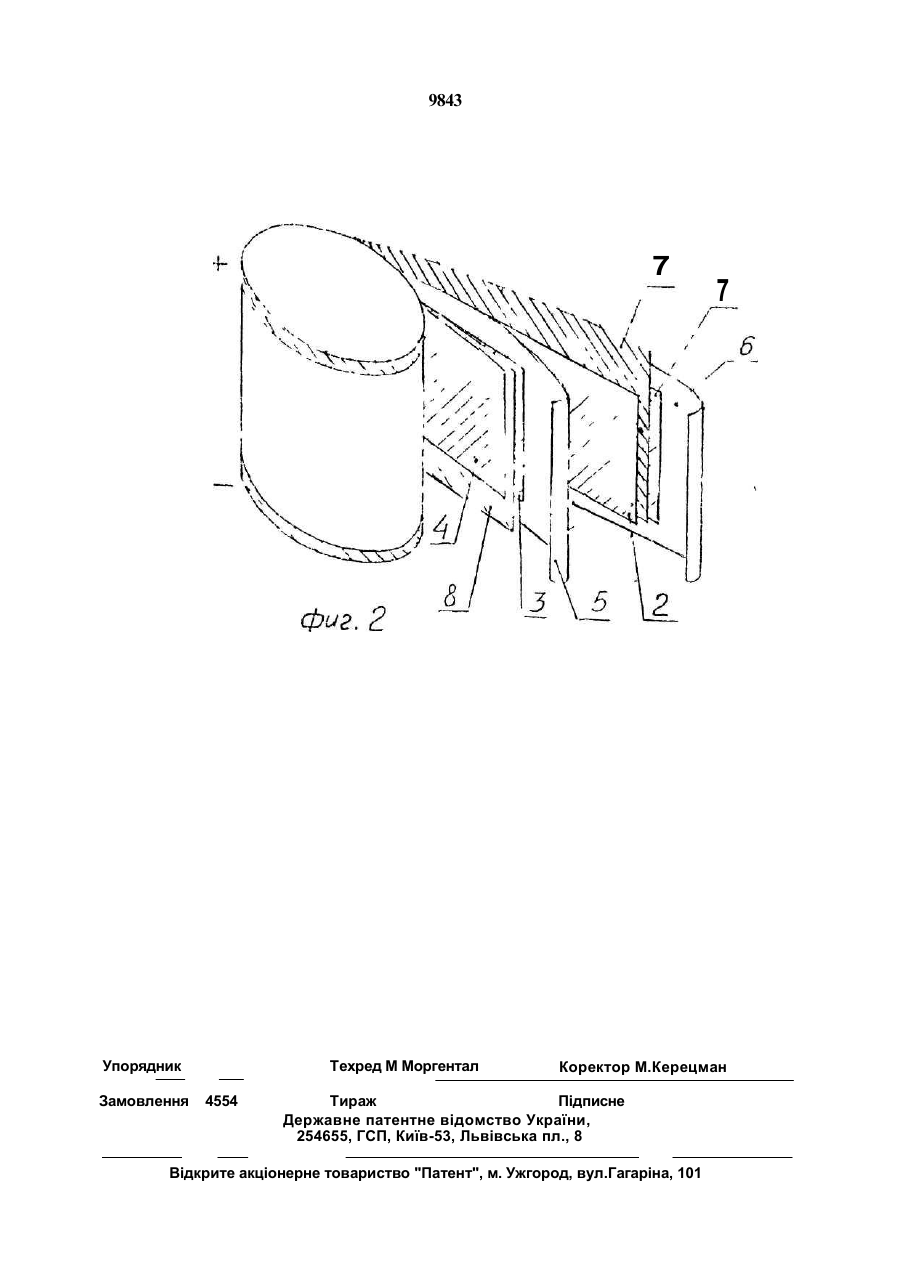

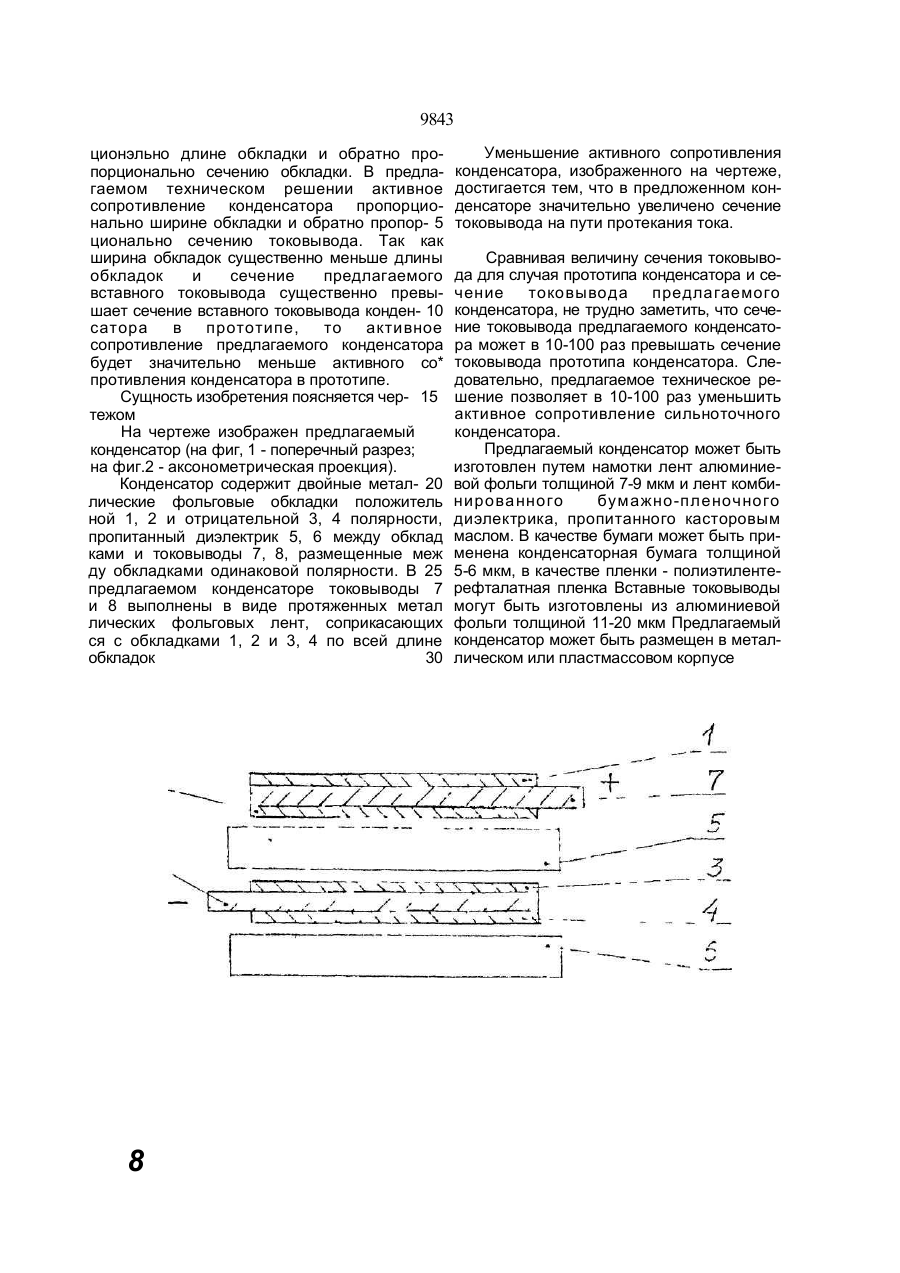

Конденсатор, содержащий двойные металлические фольговые обкладки положительной и отрицательной полярности, соответственно, размещенный между ними пропитанный диэлектрик и тоховыводы, расположенные между обкладками одинаковой полярности,отличающийся тем, что каждый токовывод выполнен в виде фольговой металлической ленты, соприкасающейся с поверхностями обкладок по всей их длине. Изобретение относится к электротехнике, в частности, к электрическим конденсаторам, и может быть использовано при создании высоковольтных импульсных конденсаторов для емкостных накопителей электрической энергии генераторов импульсных токов и напряжений. Целью предлагаемого изобретения является уменьшение активного сопротивления конденсатора. Поставленная цель достигается тем, что в конденсаторе, содержащем двойные металлические фольговые обкладки положительной и отрицательной полярности, пропитанный диэлектрик между ними и токовыводы размещенные между обкладками одинаковой полярности согласно изобретению, каждый токовывод выполнен в виде протяженной металлической фольговой ленты, соприкасающейся с обкладками по всей их длине. Отличительный признак "...токовыводы выполнены в виде протяженных металлических фольговых лент, соприкасающихся с обкладками по всей длине обкладок" позволяет уменьшить активное сопротивление конденсатора за счет существенного увеличения сечения вставного токовывода. И, действительно, в известных конструкциях активное сопротивление конденсатора ограничивается активным сопротивлением обкладок, которое в данном случае пропор Наиболее близким техническим решением к заявляемому является конденсатор, содержащий двойные металлические фольговые обкладки положительной и отрицательной полярности, пропитанный диэлектрик между ними и токовыводы, размещенные между обкладками одинаковой полярности. Каждый токовывод выполнен в виде узкого гибкого лепестка из металлической фольги и соприкасается обеими своими сторонами с фольговыми обкладками одинаковой полярности. Недостатком известной конструкции конденсатора является его высокое активное сопротивление, обусловленное высоким активным сопротивлением обкладок. оо со О 9843 ционэльно длине обкладки и обратно пропорционально сечению обкладки. В предлагаемом техническом решении активное сопротивление конденсатора пропорционально ширине обкладки и обратно пропор- 5 ционально сечению токовывода. Так как ширина обкладок существенно меньше длины обкладок и сечение предлагаемого вставного токовывода существенно превышает сечение вставного токовывода конден- 10 сатора в прототипе, то активное сопротивление предлагаемого конденсатора будет значительно меньше активного со* противления конденсатора в прототипе. Сущность изобретения поясняется чер- 15 тежом На чертеже изображен предлагаемый конденсатор (на фиг, 1 - поперечный разрез; на фиг.2 - аксонометрическая проекция). Конденсатор содержит двойные метал- 20 лические фольговые обкладки положитель ной 1, 2 и отрицательной 3, 4 полярности, пропитанный диэлектрик 5, 6 между обклад ками и токовыводы 7, 8, размещенные меж ду обкладками одинаковой полярности. В 25 предлагаемом конденсаторе токовыводы 7 и 8 выполнены в виде протяженных метал лических фольговых лент, соприкасающих ся с обкладками 1, 2 и 3, 4 по всей длине обкладок 30 8 Уменьшение активного сопротивления конденсатора, изображенного на чертеже, достигается тем, что в предложенном конденсаторе значительно увеличено сечение токовывода на пути протекания тока. Сравнивая величину сечения токовывода для случая прототипа конденсатора и сечение токовывода предлагаемого конденсатора, не трудно заметить, что сечение токовывода предлагаемого конденсатора может в 10-100 раз превышать сечение токовывода прототипа конденсатора. Следовательно, предлагаемое техническое решение позволяет в 10-100 раз уменьшить активное сопротивление сильноточного конденсатора. Предлагаемый конденсатор может быть изготовлен путем намотки лент алюминиевой фольги толщиной 7-9 мкм и лент комбинированного бумажно-пленочного диэлектрика, пропитанного касторовым маслом. В качестве бумаги может быть применена конденсаторная бумага толщиной 5-6 мкм, в качестве пленки - полиэтилентерефталатная пленка Вставные токовыводы могут быть изготовлены из алюминиевой фольги толщиной 11-20 мкм Предлагаемый конденсатор может быть размещен в металлическом или пластмассовом корпусе 9843 7 Упорядник Замовлення Техред М Моргентал 4554 7 Коректор М.Керецман Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
