Композиційний матеріал для армування м’яких бітумних покрівельних матеріалів
Номер патенту: 39840
Опубліковано: 15.06.2001
Автори: Кіосєв Анатолій Федорович, Довгорук Микола Юрйович, Пунько Сергій Вікторович, Рассадін Юрій Михайлович, Васюк Галина Григорівна, Торопіна Лариса Володимирівна
Формула / Реферат
Композиційний матеріал для армування м'яких бітумних покрівельних матеріалів - руберойду, склогідроізолу, який містить скловолокнистий або мінераловолокнистий наповнювач - рулонний, тканий або ниткопрошивний матеріал, водорозчинну карбамідоформальдегідну смолу, який відрізняється тим, що додатково містить парафінові вуглеводні: гач дистилятний (суміш парафіну і вазеліну у співвідношенні 1:1,5), трансформаторне або індустріальне, або турбінне масло, поверхнево-активні речовини: препарат ОС-20 або сінтанол ДС-10, або АЦСЕ-12, або ОП-7, або ОП-10 та стеарин при такому співвідношенні компонентів, % мас.:
скловолокнистий або мінераловолокнистий
наповнювач - рулонний, тканий або ниткопрошивний матеріал
80,0 - 94,0
водорозчинна карбамідоформальдегідна смола
3,6 - 12,0
парафінові вуглеводні:
гач дистилятний (суміш парафіну і вазеліну у співвідношенні 1:1,5)
1,0 - 3,1
трансформаторне або індустріальне, або турбінне масло
0,6 - 2,1
поверхнево-активні речовини:
препарат ОС-20 або сінтанол ДС-10, або АЦСЕ-12, або ОП-7, або ОП-10
0,5-1,75
стеарин
0,3-0,95
Текст

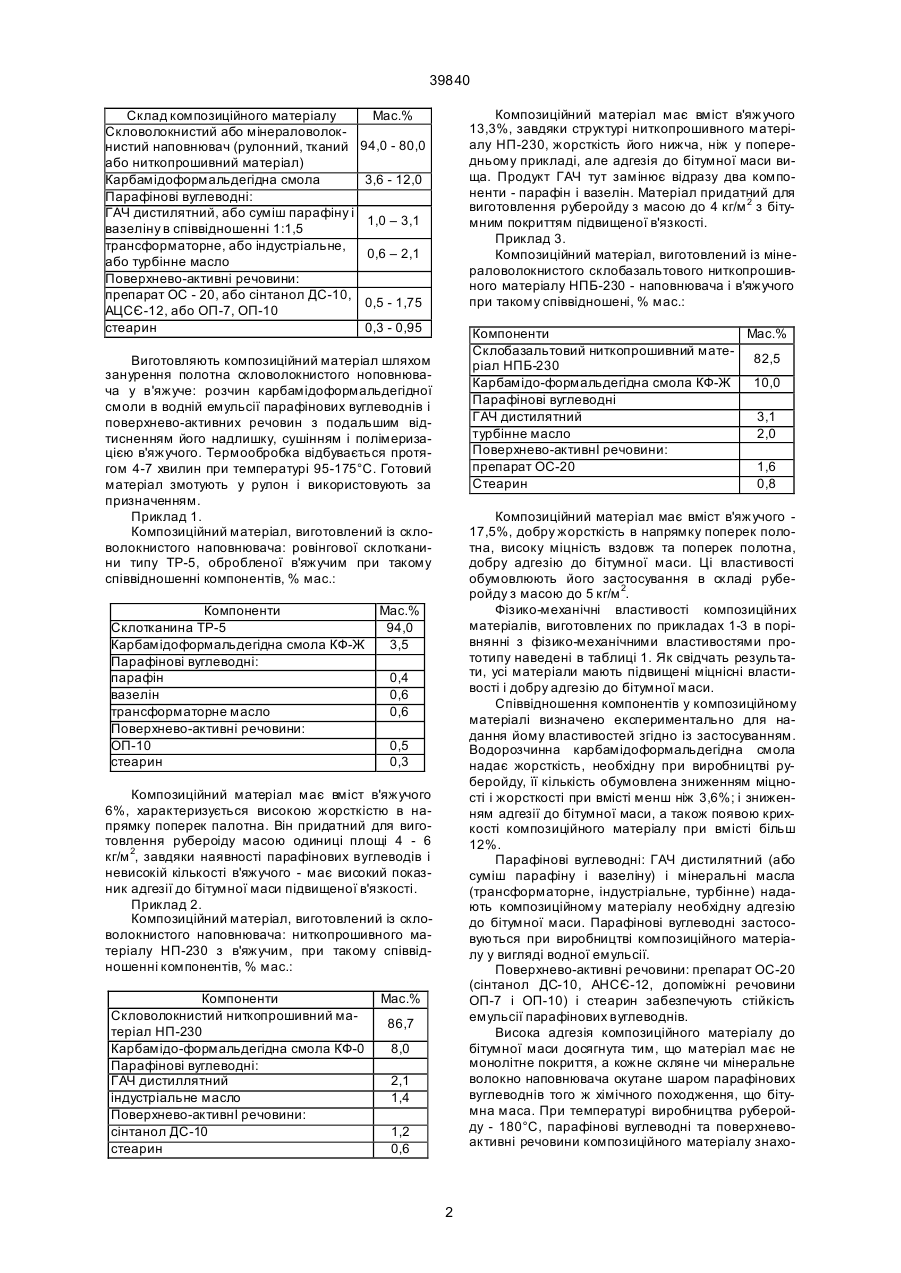

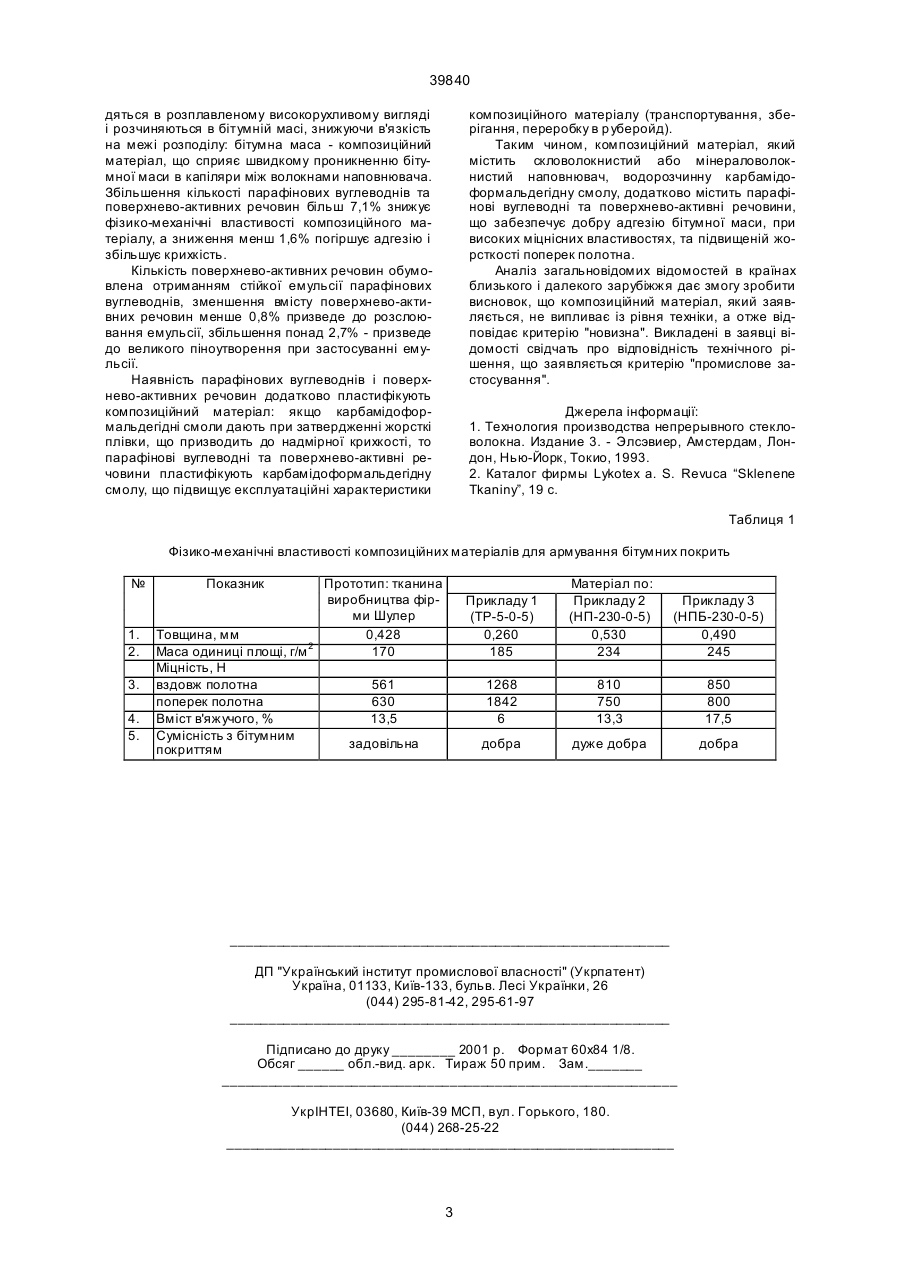

Композиційний матеріал для армування м'я ких бітумних покрівельних матеріалів - руберойду, склогідроізолу, який містить скловолокнистий або мінераловолокнистий наповнювач - рулонний, тканий або ниткопрошивний матеріал, водорозчинну карбамідоформальдегідну смолу, який відрізняється тим, що додатково містить парафінові вуглеводні: гач дистилятний (суміш парафіну і вазеліну у співвідношенні 1:1,5), трансформаторне або індустріальне, або турбінне масло, поверхневоактивні речовини: препарат ОС-20 або сінтанол 39840 Склад композиційного матеріалу Скловолокнистий або мінераловолокнистий наповнювач (рулонний, тканий або ниткопрошивний матеріал) Карбамідоформальдегідна смола Парафінові вуглеводні: ГАЧ дистилятний, або суміш парафіну і вазеліну в співвідношенні 1:1,5 трансформаторне, або індустріальне, aбo турбінне масло Поверхнево-активні речовини: препарат ОС - 20, або сінтанол ДС-10, АЦСЄ-12, або ОП-7, ОП-10 стеарин Композиційний матеріал має вміст в'яжучого 13,3%, завдяки структурі ниткопрошивного матеріалу НП-230, жорсткість його нижча, ніж у попередньому прикладі, але адгезія до бітумної маси вища. Продукт ГАЧ тут замінює відразу два компоненти - парафін і вазелін. Матеріал придатний для виготовлення руберойду з масою до 4 кг/м 2 з бітумним покриттям підвищеної в'язкості. Приклад 3. Композиційний матеріал, виготовлений із мінераловолокнистого склобазальтового ниткопрошивного матеріалу НПБ-230 - наповнювача і в'яжучого при такому співвідношені, % мас.: Мас.% 94,0 - 80,0 3,6 - 12,0 1,0 – 3,1 0,6 – 2,1 0,5 - 1,75 0,3 - 0,95 Компоненти Мас.% Склобазальтовий ниткопрошивний мате82,5 ріал НПБ-230 Карбамідо-формальдегідна смола КФ-Ж 10,0 Парафінові вуглеводні ГАЧ дистилятний 3,1 турбінне масло 2,0 Поверхнево-активнІ речовини: препарат ОС-20 1,6 Стеарин 0,8 Виготовляють композиційний матеріал шляхом занурення полотна скловолокнистого ноповнювача у в'яжуче: розчин карбамідоформальдегідної смоли в водній емульсії парафінових вуглеводнів і поверхнево-активних речовин з подальшим відтисненням його надлишку, сушінням і полімеризацією в'яжучого. Термообробка відбувається протягом 4-7 хвилин при температурі 95-175°С. Готовий матеріал змотують у рулон і використовують за призначенням. Приклад 1. Композиційний матеріал, виготовлений із скловолокнистого наповнювача: ровінгової склотканини типу ТР-5, обробленої в'яжучим при такому співвідношенні компонентів, % мас.: Компоненти Склотканина ТР-5 Карбамідоформальдегідна смола КФ-Ж Парафінові вуглеводні: парафін вазелін трансформаторне масло Поверхнево-активні речовини: ОП-10 стеарин Композиційний матеріал має вміст в'яжучого 17,5%, добру жорсткість в напрямку поперек полотна, високу міцність вздовж та поперек полотна, добру адгезію до бітумної маси. Ці властивості обумовлюють його застосування в складі руберойду з масою до 5 кг/м 2. Фізико-механічні властивості композиційних матеріалів, виготовлених по прикладах 1-3 в порівнянні з фізико-механічними властивостями прототипу наведені в таблиці 1. Як свідчать результати, усі матеріали мають підвищені міцнісні властивості і добру адгезію до бітумної маси. Співвідношення компонентів у композиційному матеріалі визначено експериментально для надання йому властивостей згідно із застосуванням. Водорозчинна карбамідоформальдегідна смола надає жорсткість, необхідну при виробництві руберойду, її кількість обумовлена зниженням міцності і жорсткості при вмісті менш ніж 3,6%; і зниженням адгезії до бітумної маси, а також появою крихкості композиційного матеріалу при вмісті більш 12%. Парафінові вуглеводні: ГАЧ дистилятний (або суміш парафіну і вазеліну) і мінеральні масла (трансформаторне, індустріальне, турбінне) надають композиційному матеріалу необхідну адгезію до бітумної маси. Парафінові вуглеводні застосовуються при виробництві композиційного матеріалу у вигляді водної емульсії. Поверхнево-активні речовини: препарат ОС-20 (сінтанол ДС-10, AHCЄ-12, допоміжні речовини ОП-7 і ОП-10) і стеарин забезпечують стійкість емульсії парафінових вуглеводнів. Висока адгезія композиційного матеріалу до бітумної маси досягнута тим, що матеріал має не монолітне покриття, а кожне скляне чи мінеральне волокно наповнювача окутане шаром парафінових вуглеводнів того ж хімічного походження, що бітумна маса. При температурі виробництва руберойду - 180°С, парафінові вуглеводні та поверхневоактивні речовини композиційного матеріалу знахо Мас.% 94,0 3,5 0,4 0,6 0,6 0,5 0,3 Композиційний матеріал має вміст в'яжучого 6%, характеризується високою жорсткістю в напрямку поперек палотна. Він придатний для виготовлення рубероіду масою одиниці площі 4 - 6 кг/м 2, завдяки наявності парафінових вуглеводів і невисокій кількості в'яжучого - має високий показник адгезії до бітумної маси підвищеної в'язкості. Приклад 2. Композиційний матеріал, виготовлений із скловолокнистого наповнювача: ниткопрошивного матеріалу НП-230 з в'яжучим, при такому співвідношенні компонентів, % мас.: Компоненти Скловолокнистий ниткопрошивний матеріал НП-230 Карбамідо-формальдегідна смола КФ-0 Парафінові вуглеводні: ГАЧ дистиллятний індустріальне масло Поверхнево-активнІ речовини: сінтанол ДС-10 стеарин Мас.% 86,7 8,0 2,1 1,4 1,2 0,6 2 39840 дяться в розплавленому високорухливому вигляді і розчиняються в бітумній масі, знижуючи в'язкість на межі розподілу: бітумна маса - композиційний матеріал, що сприяє швидкому проникненню бітумної маси в капіляри між волокнами наповнювача. Збільшення кількості парафінових вуглеводнів та поверхнево-активних речовин більш 7,1% знижує фізико-механічні властивості композиційного матеріалу, а зниження менш 1,6% погіршує адгезію і збільшує крихкість. Кількість поверхнево-активних речовин обумовлена отриманням стійкої емульсії парафінових вуглеводнів, зменшення вмісту поверхнево-активних речовин менше 0,8% призведе до розслоювання емульсії, збільшення понад 2,7% - призведе до великого піноутворення при застосуванні емульсії. Наявність парафінових вуглеводнів і поверхнево-активних речовин додатково пластифікують композиційний матеріал: якщо карбамідоформальдегідні смоли дають при затвердженні жорсткі плівки, що призводить до надмірної крихкості, то парафінові вуглеводні та поверхнево-активні речовини пластифікують карбамідоформальдегідну смолу, що підвищує експлуатаційні характеристики композиційного матеріалу (транспортування, зберігання, переробку в р уберойд). Таким чином, композиційний матеріал, який містить скловолокнистий або мінераловолокнистий наповнювач, водорозчинну карбамідоформальдегідну смолу, додатково містить парафінові вуглеводні та поверхнево-активні речовини, що забезпечує добру адгезію бітумної маси, при високих міцнісних властивостях, та підвищеній жорсткості поперек полотна. Аналіз загальновідомих відомостей в країнах близького і далекого зарубіжжя дає змогу зробити висновок, що композиційний матеріал, який заявляється, не випливає із рівня техніки, а отже відповідає критерію "новизна". Викладені в заявці відомості свідчать про відповідність технічного рішення, що заявляється критерію "промислове застосування". Джерела інформації: 1. Технология производства непрерывного стекловолокна. Издание 3. - Элcэвиер, Амстердам, Лондон, Нью-Йорк, Токио, 1993. 2. Каталог фирмы Lykotex a. S. Revuca “Sklenene Tkaniny”, 19 c. Таблиця 1 Фізико-механічні властивості композиційних матеріалів для армування бітумних покрить № 1. 2. 3. 4. 5. Показник Товщина, мм Маса одиниці площі, г/м 2 Міцність, Н вздовж полотна поперек полотна Вміст в'яжучого, % Сумісність з бітумним покриттям Прототип: тканина виробництва фірми Шулер 0,428 170 Прикладу 1 (ТP-5-0-5) 0,260 185 Матеріал по: Прикладу 2 (НП-230-0-5) 0,530 234 Прикладу 3 (НПБ-230-0-5) 0,490 245 561 630 13,5 1268 1842 6 810 750 13,3 850 800 17,5 задовільна добра дуже добра добра __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюA composition material for reinforcement of soft bitumen roofing materials
Автори англійськоюVasiuk Halyna Hryhorivna, Pun’ko Serhii Viktorovych, Kiosiev Anatolii Fedorovych, Rassadin Yurii Mykhailovych, Toropina Larysa Volodymyrivna, Dovhoruk Mykola Yuriiovych
Назва патенту російськоюКомпозиционный материал для армирования мягких битумных кровельных материалов
Автори російськоюВасюк Галина Григорьевна, Пунько Сергей Викторович, Киосев Анатолий Федорович, Рассадин Юрий Михайлович, Торопина Лариса Владимировна, Довгорук Николай Юрьевич
МПК / Мітки
МПК: B32B 27/04, C07C 9/00, C08K 7/00, C08G 12/00, C08J 5/04
Мітки: покрівельних, матеріал, армування, матеріалів, бітумних, композиційний, м'яких
