Рекламний щит
Номер патенту: 39842
Опубліковано: 10.03.2009
Автори: Даценко Віктор Андрійович, Круковес Світлана Тимофіївна, Вакуленко Сергій Володимирович
Формула / Реферат
1. Рекламний щит, що має щонайменше одну раму і вбудовану в неї опору для змінних носіїв рекламних повідомлень, який відрізняється тим, що зазначені рама і опора виготовлені із з'єднаних зварюванням полімерних труб на основі термопластів, при цьому опора має вигляд решітки, що складається з відрізків зазначених труб.
2. Рекламний щит за п. 1, який відрізняється тим, що основою зазначених труб служить полімер, вибраний із групи, що складається з твердого полівінілхлориду, співполімерів на основі вінілхлориду, поліпропілену і полікарбонату.
3. Рекламний щит за п. 1 або за п. 2, який відрізняється тим, що зазначені труби мають прямокутний поперечний переріз.
Текст

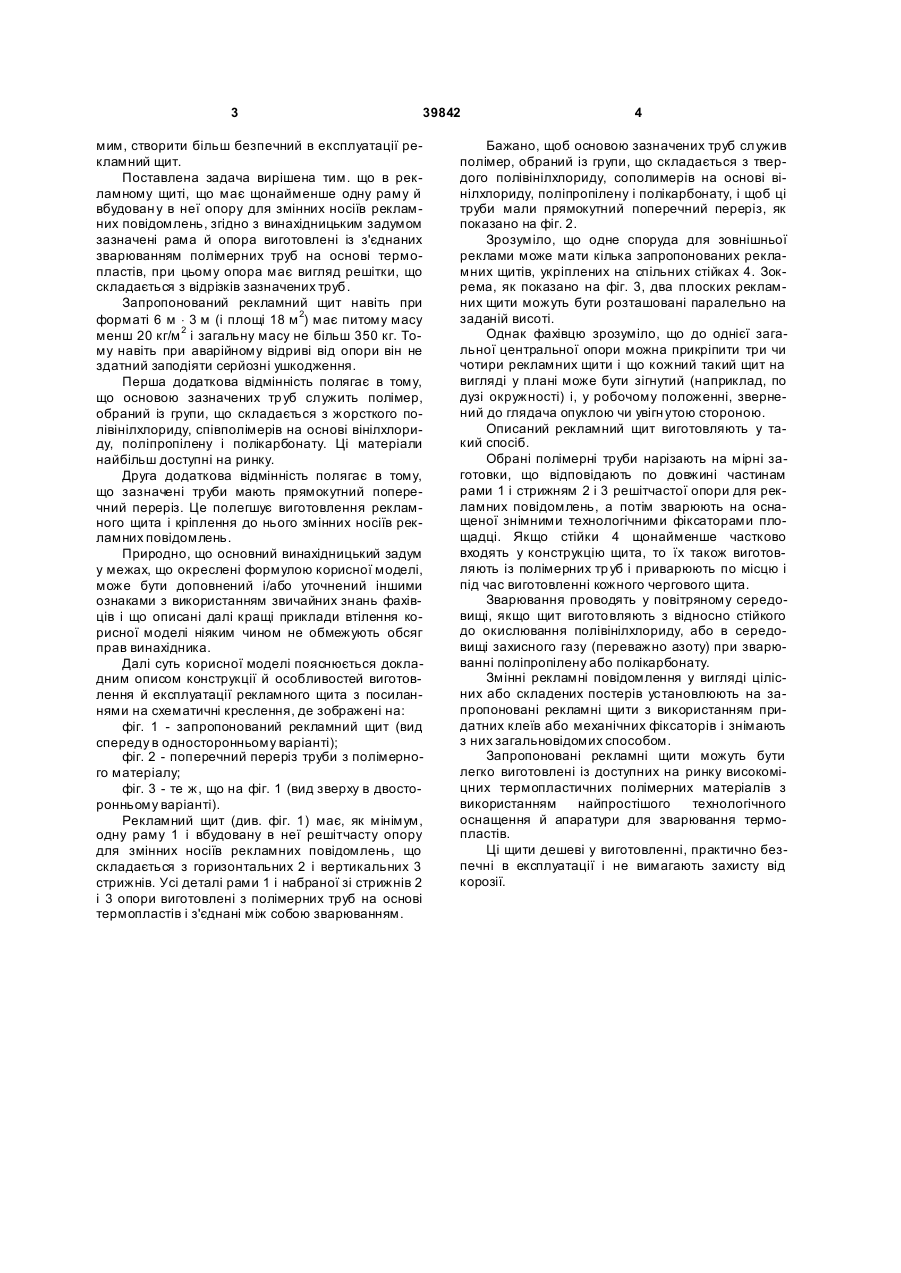

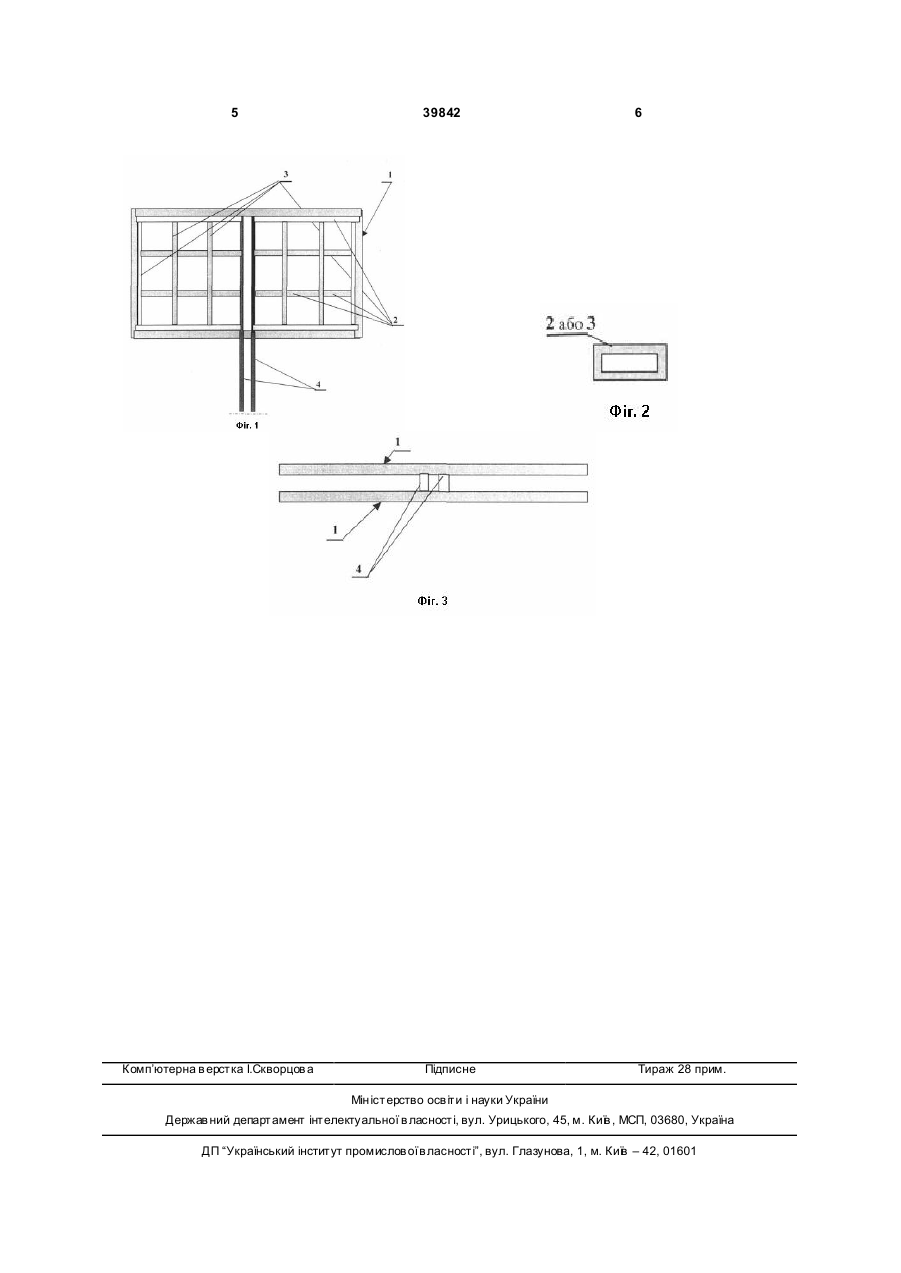

1. Рекламний щит, що має щонайменше одну раму і вбудовану в неї опору для змінних носіїв рекламних повідомлень, який відрізняється тим, 3 39842 мим, створити більш безпечний в експлуатації рекламний щит. Поставлена задача вирішена тим. що в рекламному щиті, що має щонайменше одну раму й вбудован у в неї опору для змінних носіїв рекламних повідомлень, згідно з винахідницьким задумом зазначені рама й опора виготовлені із з'єднаних зварюванням полімерних труб на основі термопластів, при цьому опора має вигляд решітки, що складається з відрізків зазначених труб. Запропонований рекламний щит навіть при форматі 6 м × 3 м (і площі 18 м 2) має питому масу менш 20 кг/м 2 і загальну масу не більш 350 кг. Тому навіть при аварійному відриві від опори він не здатний заподіяти серйозні ушкодження. Перша додаткова відмінність полягає в тому, що основою зазначених тр уб служить полімер, обраний із групи, що складається з жорсткого полівінілхлориду, співполімерів на основі вінілхлориду, поліпропілену і полікарбонату. Ці матеріали найбільш доступні на ринку. Друга додаткова відмінність полягає в тому, що зазначені труби мають прямокутний поперечний переріз. Це полегшує виготовлення рекламного щита і кріплення до нього змінних носіїв рекламних повідомлень. Природно, що основний винахідницький задум у межах, що окреслені формулою корисної моделі, може бути доповнений і/або уточнений іншими ознаками з використанням звичайних знань фахівців і що описані далі кращі приклади втілення корисної моделі ніяким чином не обмежують обсяг прав винахідника. Далі суть корисної моделі пояснюється докладним описом конструкції й особливостей виготовлення й експлуатації рекламного щита з посиланнями на схематичні креслення, де зображені на: фіг. 1 - запропонований рекламний щит (вид спереду в односторонньому варіанті); фіг. 2 - поперечний переріз труби з полімерного матеріалу; фіг. 3 - те ж, що на фіг. 1 (вид зверху в двосторонньому варіанті). Рекламний щит (див. фіг. 1) має, як мінімум, одну раму 1 і вбудовану в неї решітчасту опору для змінних носіїв рекламних повідомлень, що складається з горизонтальних 2 і вертикальних 3 стрижнів. Усі деталі рами 1 і набраної зі стрижнів 2 і 3 опори виготовлені з полімерних труб на основі термопластів і з'єднані між собою зварюванням. 4 Бажано, щоб основою зазначених труб служив полімер, обраний із групи, що складається з твердого полівінілхлориду, сополимерів на основі вінілхлориду, поліпропілену і полікарбонату, і щоб ці труби мали прямокутний поперечний переріз, як показано на фіг. 2. Зрозуміло, що одне споруда для зовнішньої реклами може мати кілька запропонованих рекламних щитів, укріплених на спільних стійках 4. Зокрема, як показано на фіг. 3, два плоских рекламних щити можуть бути розташовані паралельно на заданій висоті. Однак фахівцю зрозуміло, що до однієї загальної центральної опори можна прикріпити три чи чотири рекламних щити і що кожний такий щит на вигляді у плані може бути зігнутий (наприклад, по дузі окружності) і, у робочому положенні, звернений до глядача опуклою чи увігн утою стороною. Описаний рекламний щит виготовляють у такий спосіб. Обрані полімерні труби нарізають на мірні заготовки, що відповідають по довжині частинам рами 1 і стрижням 2 і 3 решітчастої опори для рекламних повідомлень, а потім зварюють на оснащеної знімними технологічними фіксаторами площадці. Якщо стійки 4 щонайменше частково входять у конструкцію щита, то їх також виготовляють із полімерних тр уб і приварюють по місцю і під час виготовленні кожного чергового щита. Зварювання проводять у повітряному середовищі, якщо щит виготовляють з відносно стійкого до окислювання полівінілхлориду, або в середовищі захисного газу (переважно азоту) при зварюванні поліпропілену або полікарбонату. Змінні рекламні повідомлення у вигляді цілісних або складених постерів установлюють на запропоновані рекламні щити з використанням придатних клеїв або механічних фіксаторів і знімають з них загальновідомих способом. Запропоновані рекламні щити можуть бути легко виготовлені із доступних на ринку високоміцних термопластичних полімерних матеріалів з використанням найпростішого технологічного оснащення й апаратури для зварювання термопластів. Ці щити дешеві у виготовленні, практично безпечні в експлуатації і не вимагають захисту від корозії. 5 Комп’ютерна в ерстка І.Скворцов а 39842 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAdvertisement screen
Автори англійськоюVakulenko Serhii Volodymyrovych, Datsenko Viktor Andriiovych, Krukoves Svitlana Tymofiivna
Назва патенту російськоюРекламный щит
Автори російськоюВакуленко Сергей Владимирович, Даценко Виктор Андреевич, Круковес Светлана Тимофеевна
МПК / Мітки
МПК: G09F 19/22
