Система автоматичного табельного обліку, визначення місця розташування персоналу, транспортних засобів і стану газового середовища в шахтах

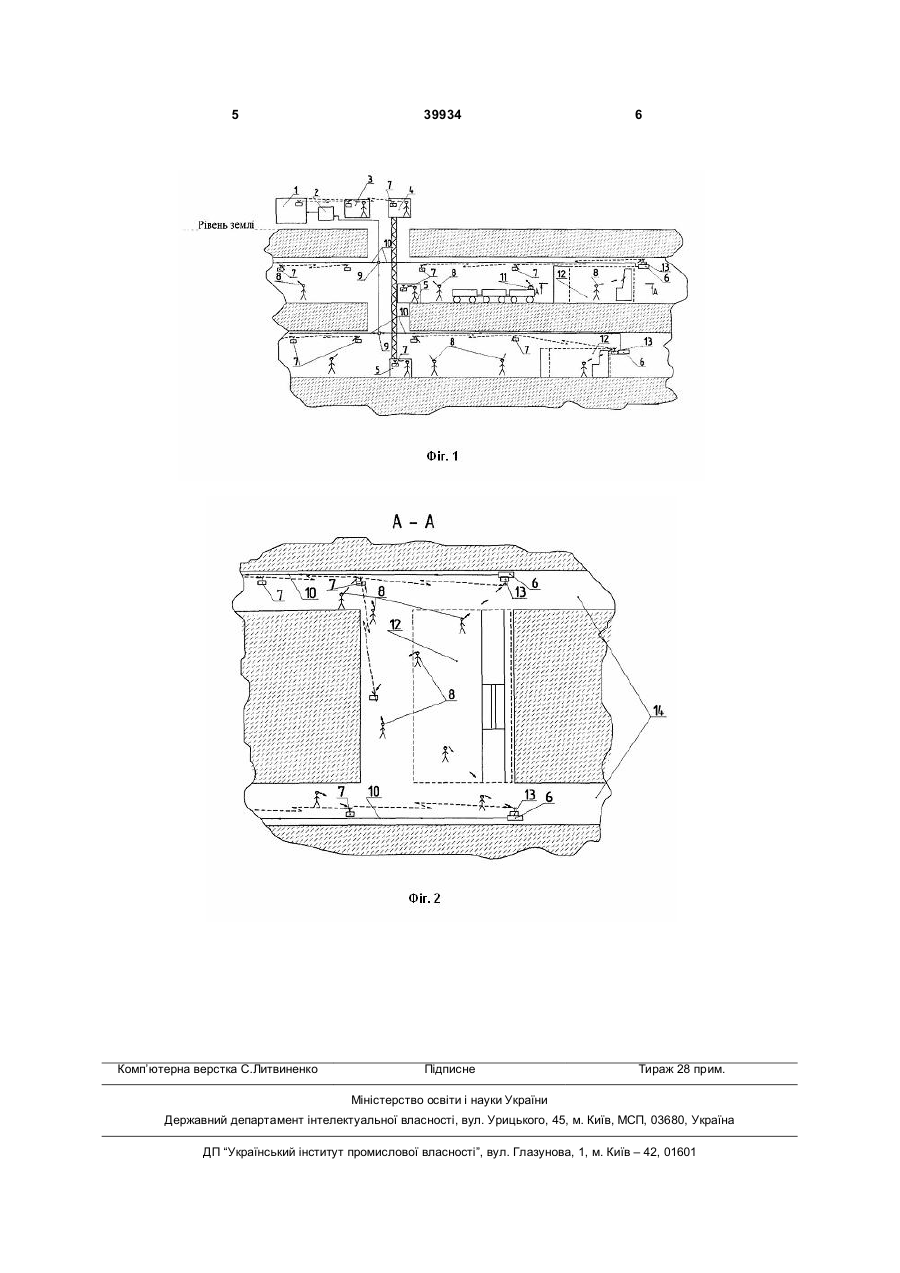

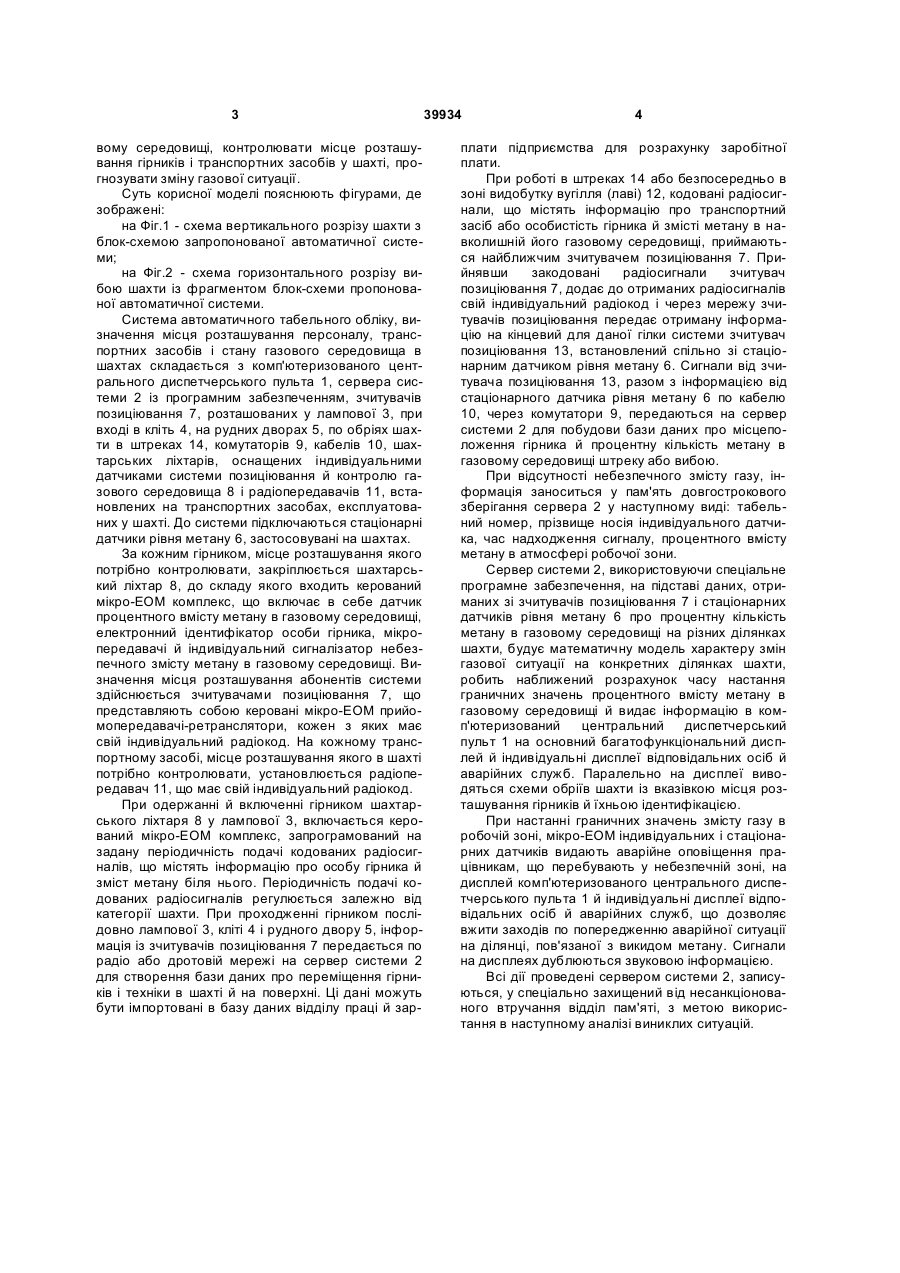

Система автоматичного табельного обліку, визначення місця розташування персоналу, транспортних засобів і стану газового середовища в шахтах, що містить зчитувачі позиціювання, установлені в головних світильниках гірників, індивідуальні датчики рівня метану в газовому середовищі і передавачі місця розташування, стаціонарні датчики рівня метану в газовому середовищі, контролери, кабель, сервер системи, яка відрізняється тим, що індивідуальні датчики рівня метану в газовому середовищі пов'язані з сервером системи. (19) (21) u200807490 (22) 02.06.2008 (24) 25.03.2009 (46) 25.03.2009, Бюл.№ 6, 2009 р. (72) ШИРОКОВ ІГОР БОРИСОВИЧ, UA, ЯУФМАН АНАТОЛІЙ ІВАНОВИЧ, UA, КОТЛЯРІВ ОЛЕКСАНДР КОСТЯНТИНОВИЧ, UA, БОГУЦЬКИЙ ВОЛОДИМИР БОРИСОВИЧ, UA (73) ШИРОКОВ ІГОР БОРИСОВИЧ, UA, ЯУФМАН АНАТОЛІЙ ІВАНОВИЧ, UA, КОТЛЯРІВ ОЛЕКСАНДР КОСТЯНТИНОВИЧ, UA, БОГУЦЬКИЙ ВОЛОДИМИР БОРИСОВИЧ, UA 3 вому середовищі, контролювати місце розташування гірників і транспортних засобів у шахті, прогнозувати зміну газової ситуації. Суть корисної моделі пояснюють фігурами, де зображені: на Фіг.1 - схема вертикального розрізу шахти з блок-схемою запропонованої автоматичної системи; на Фіг.2 - схема горизонтального розрізу вибою шахти із фрагментом блок-схеми пропонованої автоматичної системи. Система автоматичного табельного обліку, визначення місця розташування персоналу, транспортних засобів і стану газового середовища в шахтах складається з комп'ютеризованого центрального диспетчерського пульта 1, сервера системи 2 із програмним забезпеченням, зчитувачів позиціювання 7, розташованих у лампової 3, при вході в кліть 4, на рудних дворах 5, по обріях шахти в штреках 14, комутаторів 9, кабелів 10, шахтарських ліхтарів, оснащених індивідуальними датчиками системи позиціювання й контролю газового середовища 8 і радіопередавачів 11, встановлених на транспортних засобах, експлуатованих у шахті. До системи підключаються стаціонарні датчики рівня метану 6, застосовувані на шахтах. За кожним гірником, місце розташування якого потрібно контролювати, закріплюється шахтарський ліхтар 8, до складу якого входить керований мікро-ЕОМ комплекс, що включає в себе датчик процентного вмісту метану в газовому середовищі, електронний ідентифікатор особи гірника, мікропередавачі й індивідуальний сигналізатор небезпечного змісту метану в газовому середовищі. Визначення місця розташування абонентів системи здійснюється зчитувачами позиціювання 7, що представляють собою керовані мікро-ЕОМ прийомопередавачі-ретранслятори, кожен з яких має свій індивідуальний радіокод. На кожному транспортному засобі, місце розташування якого в шахті потрібно контролювати, установлюється радіопередавач 11, що має свій індивідуальний радіокод. При одержанні й включенні гірником шахтарського ліхтаря 8 у лампової 3, включається керований мікро-ЕОМ комплекс, запрограмований на задану періодичність подачі кодованих радіосигналів, що містять інформацію про особу гірника й зміст метану біля нього. Періодичність подачі кодованих радіосигналів регулюється залежно від категорії шахти. При проходженні гірником послідовно лампової 3, кліті 4 і рудного двору 5, інформація із зчитувачів позиціювання 7 передається по радіо або дротовій мережі на сервер системи 2 для створення бази даних про переміщення гірників і техніки в шахті й на поверхні. Ці дані можуть бути імпортовані в базу даних відділу праці й зар 39934 4 плати підприємства для розрахунку заробітної плати. При роботі в штреках 14 або безпосередньо в зоні видобутку вугілля (лаві) 12, кодовані радіосигнали, що містять інформацію про транспортний засіб або особистість гірника й змісті метану в навколишній його газовому середовищі, приймаються найближчим зчитувачем позиціювання 7. Прийнявши закодовані радіосигнали зчитувач позиціювання 7, додає до отриманих радіосигналів свій індивідуальний радіокод і через мережу зчитувачів позиціювання передає отриману інформацію на кінцевий для даної гілки системи зчитувач позиціювання 13, встановлений спільно зі стаціонарним датчиком рівня метану 6. Сигнали від зчитувача позиціювання 13, разом з інформацією від стаціонарного датчика рівня метану 6 по кабелю 10, через комутатори 9, передаються на сервер системи 2 для побудови бази даних про місцеположення гірника й процентну кількість метану в газовому середовищі штреку або вибою. При відсутності небезпечного змісту газу, інформація заноситься у пам'ять довгострокового зберігання сервера 2 у наступному виді: табельний номер, прізвище носія індивідуального датчика, час надходження сигналу, процентного вмісту метану в атмосфері робочої зони. Сервер системи 2, використовуючи спеціальне програмне забезпечення, на підставі даних, отриманих зі зчитувачів позиціювання 7 і стаціонарних датчиків рівня метану 6 про процентну кількість метану в газовому середовищі на різних ділянках шахти, будує математичну модель характеру змін газової ситуації на конкретних ділянках шахти, робить наближений розрахунок часу настання граничних значень процентного вмісту метану в газовому середовищі й видає інформацію в комп'ютеризований центральний диспетчерський пульт 1 на основний багатофункціональний дисплей й індивідуальні дисплеї відповідальних осіб й аварійних служб. Паралельно на дисплеї виводяться схеми обріїв шахти із вказівкою місця розташування гірників й їхньою ідентифікацією. При настанні граничних значень змісту газу в робочій зоні, мікро-ЕОМ індивідуальних і стаціонарних датчиків видають аварійне оповіщення працівникам, що перебувають у небезпечній зоні, на дисплей комп'ютеризованого центрального диспетчерського пульта 1 й індивідуальні дисплеї відповідальних осіб й аварійних служб, що дозволяє вжити заходів по попередженню аварійної ситуації на ділянці, пов'язаної з викидом метану. Сигнали на дисплеях дублюються звуковою інформацією. Всі дії проведені сервером системи 2, записуються, у спеціально захищений від несанкціонованого втручання відділ пам'яті, з метою використання в наступному аналізі виниклих ситуацій. 5 Комп’ютерна верстка C.Литвиненко 39934 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
