Свердло
Номер патенту: 39935
Опубліковано: 25.03.2009
Формула / Реферат
Свердло, що містить корпус, різальна частина якого включає центральну, проміжні і периферійну касети з різальними пластинами, яке відрізняється тим, що центральна різальна пластина виконана з високоміцного матеріалу, з σ>2000 МПа.
Текст

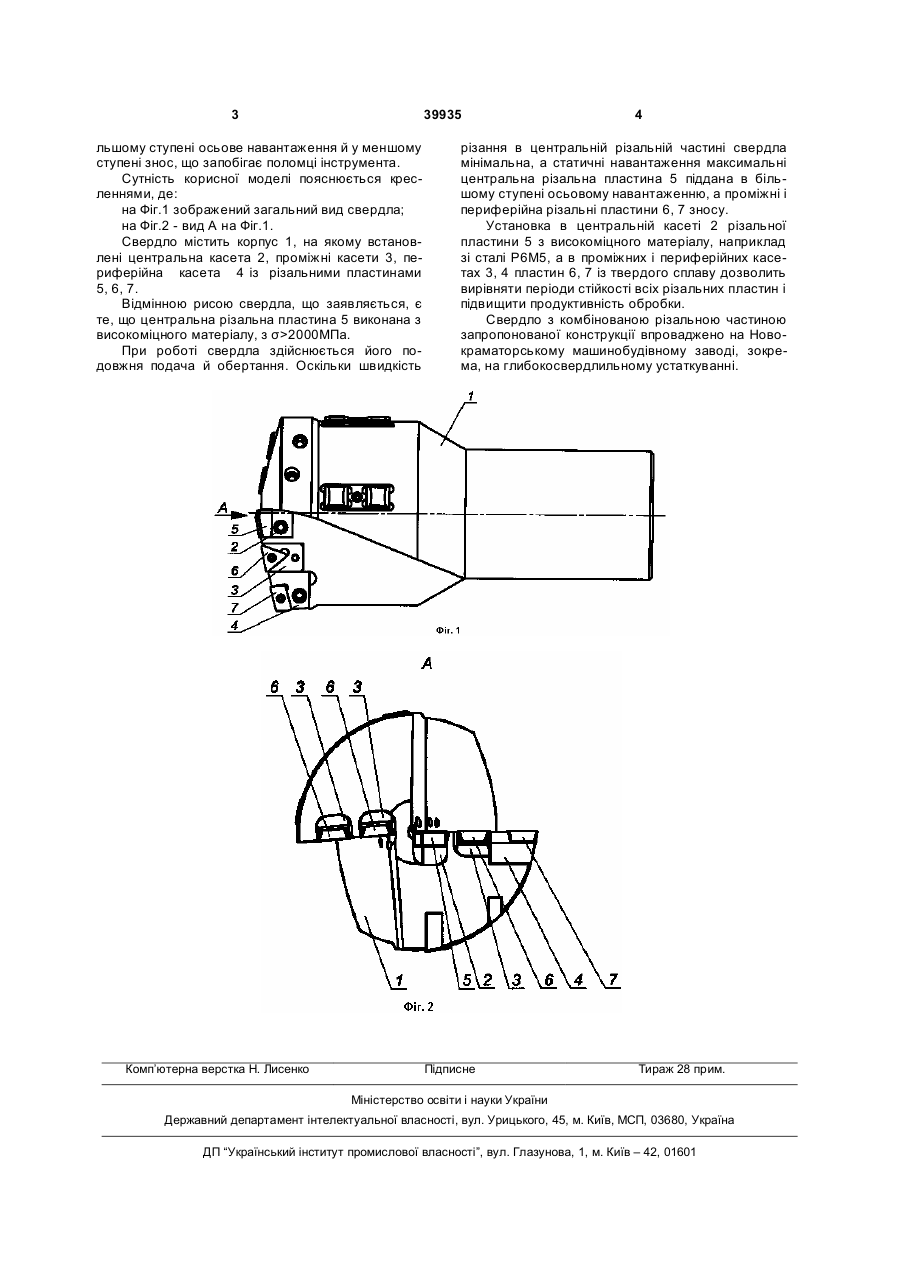

Свердло, що містить корпус, різальна частина якого включає центральну, проміжні і периферійну касети з різальними пластинами, яке відрізняється тим, що центральна різальна пластина виконана з високоміцного матеріалу, з σ>2000МПа. (19) (21) u200807617 (22) 03.06.2008 (24) 25.03.2009 (46) 25.03.2009, Бюл.№ 6, 2009 р. (72) НОСКОВ ВІТАЛІЙ ВАСИЛЬОВИЧ, UA, ПАЦІОРА АНДРІЙ ПАВЛОВИЧ, UA 3 39935 льшому ступені осьове навантаження й у меншому ступені знос, що запобігає поломці інструмента. Сутність корисної моделі пояснюється кресленнями, де: на Фіг.1 зображений загальний вид свердла; на Фіг.2 - вид А на Фіг.1. Свердло містить корпус 1, на якому встановлені центральна касета 2, проміжні касети 3, периферійна касета 4 із різальними пластинами 5, 6, 7. Відмінною рисою свердла, що заявляється, є те, що центральна різальна пластина 5 виконана з високоміцного матеріалу, з σ>2000МПа. При роботі свердла здійснюється його подовжня подача й обертання. Оскільки швидкість Комп’ютерна верстка Н. Лисенко 4 різання в центральній різальній частині свердла мінімальна, а статичні навантаження максимальні центральна різальна пластина 5 піддана в більшому ступені осьовому навантаженню, а проміжні і периферійна різальні пластини 6, 7 зносу. Установка в центральній касеті 2 різальної пластини 5 з високоміцного матеріалу, наприклад зі сталі Р6М5, а в проміжних і периферійних касетах 3, 4 пластин 6, 7 із твердого сплаву дозволить вирівняти періоди стійкості всіх різальних пластин і підвищити продуктивність обробки. Свердло з комбінованою різальною частиною запропонованої конструкції впроваджено на Новокраматорському машинобудівному заводі, зокрема, на глибокосвердлильному устаткуванні. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDrill
Автори англійськоюNoskov Vitalii Vasyliovych, Patsiora Andrii Pavlovych
Назва патенту російськоюСверло
Автори російськоюНосков Виталий Васильевич, Пациора Андрей Павлович
МПК / Мітки
МПК: B23B 51/00
Мітки: свердло
