Стенд з натяжним пристроєм для вивчення роботи ланцюгових русел
Номер патенту: 3996
Опубліковано: 15.12.2004
Автори: Шебанов Володимир Олександрович, Шебанова Тетяна Володимирівна, Бикова Віра Гаврилівна
Формула / Реферат
1. Стенд з натяжним пристроєм для вивчення роботи ланцюгових русел, який містить ведучий та ведений вали, що закріплені на валах зірочок для установки ланцюгів, які переміщуються між притискними планками, який відрізняється тим, що ланцюгову магістраль укладають у особисте русло, яке забезпечується енергією руху.
2. Стенд за п. 1, який відрізняється тим, що у основній частині магістралі ланцюга розташовують натяжний пристрій, який виконаний у вигляді зубчастого сектора з собачкою та має з'єднання з натяжною пружиною.
Текст

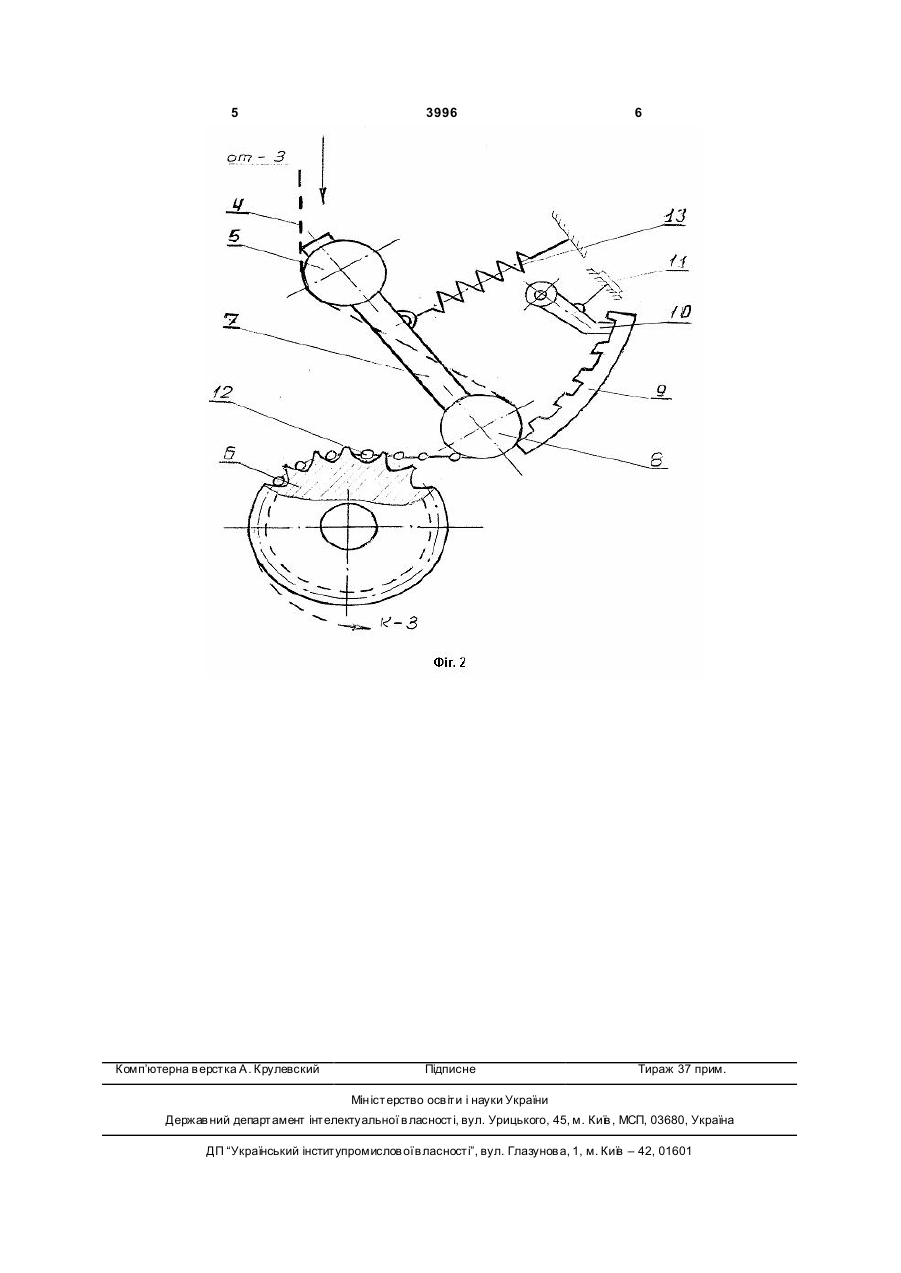

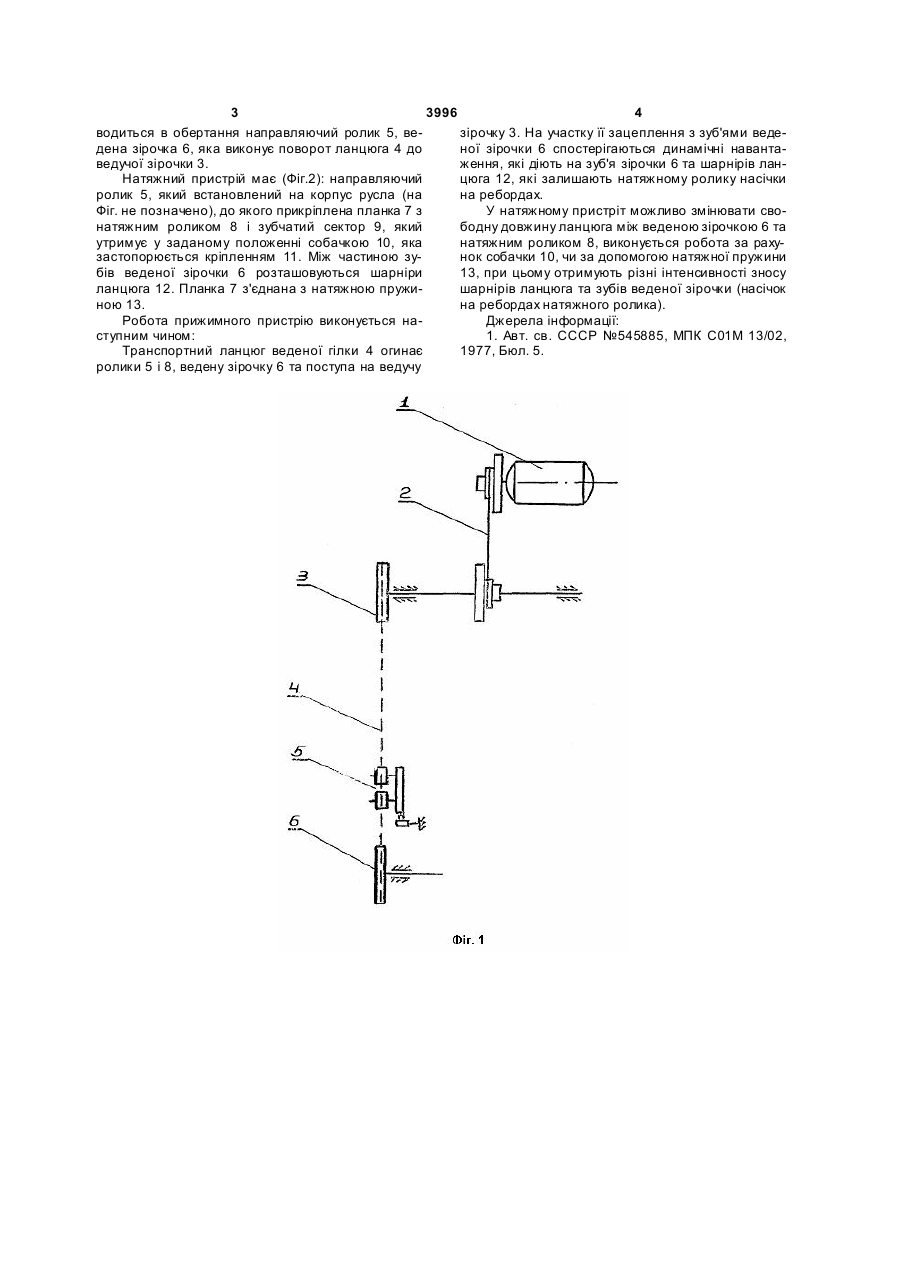

1. Стенд з натяжним пристроєм для вивчення роботи ланцюгових русел, який містить ведучий та 3 3996 4 водиться в обертання направляючий ролик 5, везірочку 3. На участку її зацеплення з зуб'ями ведедена зірочка 6, яка виконує поворот ланцюга 4 до ної зірочки 6 спостерігаються динамічні навантаведучої зірочки 3. ження, які діють на зуб'я зірочки 6 та шарнірів ланНатяжний пристрій має (Фіг.2): направляючий цюга 12, які залишають натяжному ролику насічки ролик 5, який встановлений на корпус русла (на на ребордах. Фіг. не позначено), до якого прикріплена планка 7 з У натяжному пристріт можливо змінювати свонатяжним роликом 8 і зубчатий сектор 9, який бодну довжину ланцюга між веденою зірочкою 6 та утримує у заданому положенні собачкою 10, яка натяжним роликом 8, виконується робота за рахузастопорюється кріпленням 11. Між частиною зунок собачки 10, чи за допомогою натяжної пружини бів веденої зірочки 6 розташовуються шарніри 13, при цьому отримують різні інтенсивності зносу ланцюга 12. Планка 7 з'єднана з натяжною пружишарнірів ланцюга та зубів веденої зірочки (насічок ною 13. на ребордах натяжного ролика). Робота прижимного пристрію виконується наДжерела інформації: ступним чином: 1. Авт. св. СССР №545885, МПК С01М 13/02, Транспортний ланцюг веденої гілки 4 огинає 1977, Бюл. 5. ролики 5 і 8, ведену зірочку 6 та поступа на ведучу 5 Комп’ютерна в ерстка А. Крулевский 3996 6 Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститупромислов ої в ласності”, вул. Глазунов а, 1, м. Київ – 42, 01601
