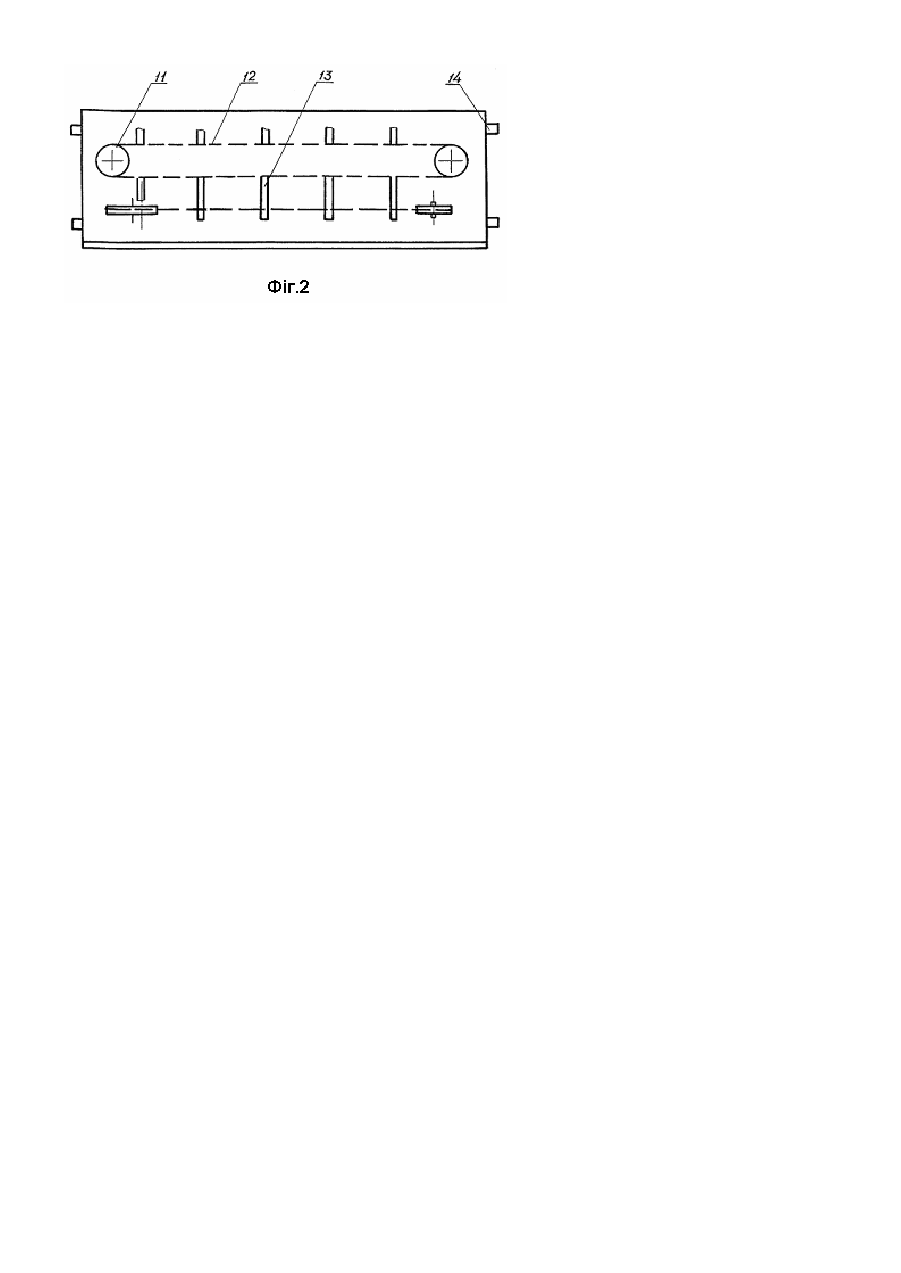

Стенд для випробування подавального ланцюгового русла

Винахід відноситься до машинобудування, зокрема, до стендів для випробування елементів сільськогосподарських машин. Відомий стенд для випробування ланцюгових передач замкнутим методом /Авт.св. СCCP №545889, М.Кл. С01Μ13/02, 1977, Бюл.5/, який має ведучий та відомий вали, які закріплені на валах зірочок для установки ланцюгів, які переміщуються між прижимними планками. Недоліками відомого стенду є те, що складність виготовлення, різка відміна за змістом і конструктивному виконанню від подавального ланцюгового русла серійного виробництва, вельми слабкого модулювання реальних навантажень, що не дозволяє судити про працездатність окремих елементів і подавального русла у цілому. У основу винаходу поставлена задача удосконалення стенду для випробування подавального ланцюгового русла, в якому на станині з силовим приводом і вертикальними стійками встановлюють деталі серійного подавального ланцюгового русла. У якості навантаження використовують клинові ремні, які подаються між ведучими вітками ланцюгової передачі, забезпечується співвідношення технічного оснащення стенду і подавального ланцюгового русла серійного виробництва, а навантаження стенда задовільно моделює реальні навантаження подавального русла і за рахунок нього встановлюють працездатність окремих елементів, подавального русла у цілому, та своєчасно виправляють недоліки. Поставлена задача вирішується тим, що у стенді для випробування подавального ланцюгового русла, який має ведучий та ведений вали, які закріплені на валах зірочок для встановки ланцюгів, які переміщаються між притискними планками згідно винаходу до вертикальних стоєк стенда закріплюють пристрій для навантаження стенда, який складається із двох осей з встановленими на них підшипниками шківів, які охоплюють гнучким тросом, на якому закріплені по всій довжині троса, відрізки клинових ременів типу Г з відстанню 350мм між ними; лінії гнучкого троса з відрізками ременю розташовують по осі симетрії стенда, а кінці відрізків клинових ременів розташовуються між ведучими витками ланцюгів стенда. Між сукупністю суттєви х ознак і досягаємим технічним результатом є слідуючий причинно-наслідковий зв'язок. Достовірність результатів випробувань на стенді, виявлення конструктивних та те хнологічних недоліків подавального ланцюгового русла серійного виробництва, суттєво покращуються за рахунок обладнання стенду деталями та вузлами русла серійного виробництва і використання пристрою для загрузки стенду відрізками клинових ременів. Суть винаходу пояснюється графічним матеріалом, на якому зображено: на фіг.1 - стенд для випробування подавального ланцюгового русла, вид у плані по Б-Б, на фіг.2 - пристрій для навантаження стенду від збоку по А-А. На станині стенду, який обладнаний силовим приводом /на фіг.1 не показано/ зібрані два контури ланцюгових русел передач, кожний із яких має: ведучу зірочку 1, ланцюг 2, прижимну планку 3, пружину прижимної планки 4, пружину натяжного пристрою 5, поворотний кронштейн 6 з направляючим та натяжним роликами, пружину для утримання собачки 7, собачку 8, зубчастий сектор 9, відому зірочку 10, шків 11 на підшипниках, які встановлені на осях, закріплених у вертикальних стійках стенду /на фіг.2 не показано/, гнучкий трос 12, відрізки клинових ременів 13, розташованих на всій довжині з проміжками 350мм між ними, елементи додаткового кріплення 14. Робота стенду для випробування подавального ланцюгового русла проходить слідуючим чином. Вмикання силового приводу викликав обертання ведучих зірочок 1, від яких обидва контури ланцюгів 2 отримують переміщення по натяжному пристрою, обладнаним пружиною 5, поворотним кронштейном 6, з направляючим та натяжним роликами, пружиною 7 для утримання собачки. Собачкою 8, зубчастим сектором 9, поступаючим на відомі зірочки 10 і викликають їх обертання. Після виходу із зачеплення з зубчастими зірочками 10, ведучі вітки обох контурів ланцюгів зближують з метою можливості переміщення невеликих тіл. Для отримання навантаження на стенд перший відрізок клинового ременя 13 переміщують по осі симетрії стенду до моменту захва ту його між контурами ведучих віток ланцюгів 1, потім цей відрізок ременя переміщують разом з ланцюгами, що викликає обертання шківів 11, переміщення гнучкого тросу 12, надходження слідуючого відрізка клинового ременя для захвату його ланцюгами 1 і так далі, разом з цим сила зажиму відрізків клинового ременя впливає на ланцюг 1 і вона переміщується по прижимним планкам 3 з пружинами 4, що викликає сили тертя переборювання яких і надає навантаження стенда. Елементи додаткового кріплення 14 створюй необхідну жорсткість натяжного пристрою.
