Датчик крутного моменту

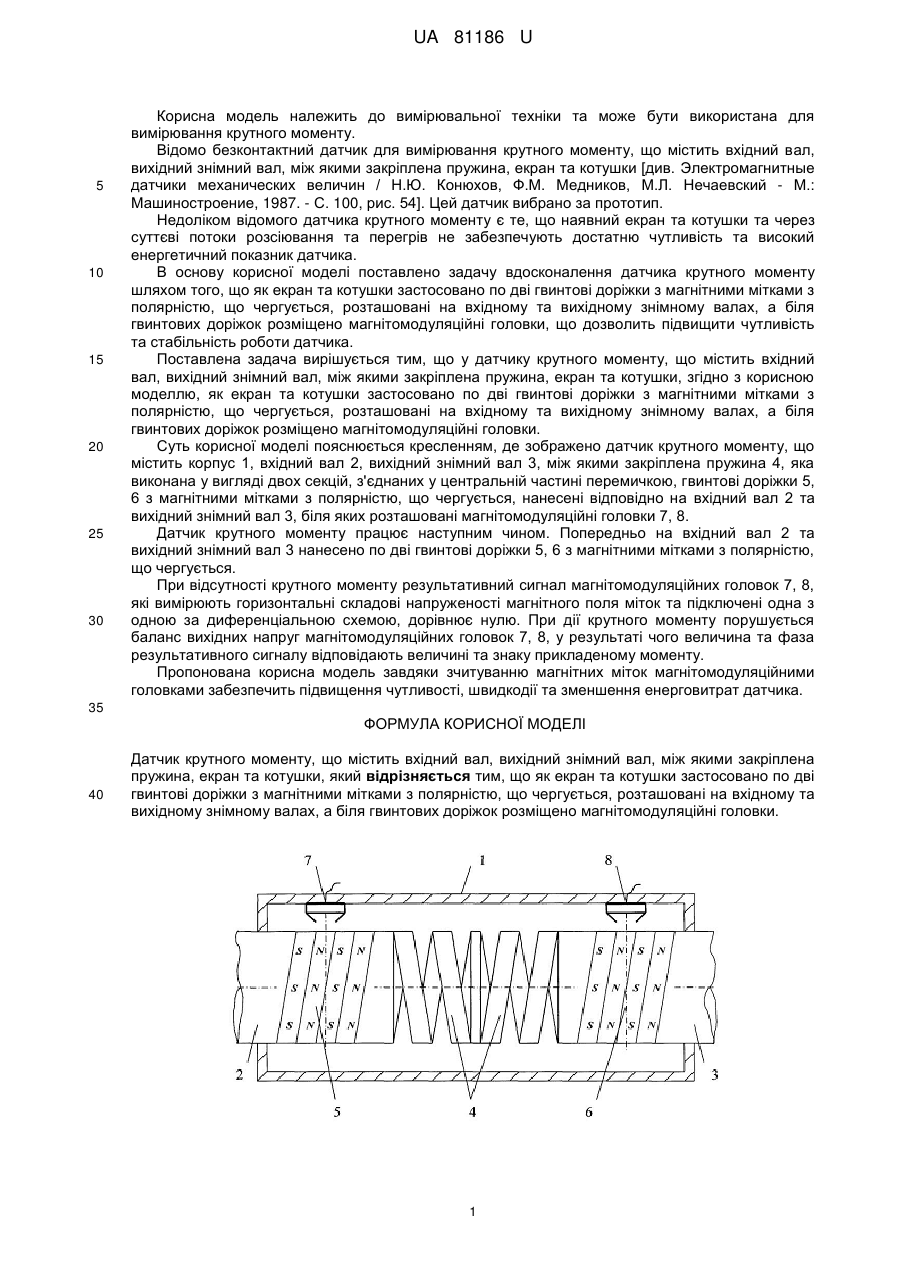

Реферат: UA 81186 U UA 81186 U 5 10 15 20 25 30 Корисна модель належить до вимірювальної техніки та може бути використана для вимірювання крутного моменту. Відомо безконтактний датчик для вимірювання крутного моменту, що містить вхідний вал, вихідний знімний вал, між якими закріплена пружина, екран та котушки [див. Электромагнитные датчики механических величин / Н.Ю. Конюхов, Ф.М. Медников, Μ.Л. Нечаевский - Μ.: Машиностроение, 1987. - С. 100, рис. 54]. Цей датчик вибрано за прототип. Недоліком відомого датчика крутного моменту є те, що наявний екран та котушки та через суттєві потоки розсіювання та перегрів не забезпечують достатню чутливість та високий енергетичний показник датчика. В основу корисної моделі поставлено задачу вдосконалення датчика крутного моменту шляхом того, що як екран та котушки застосовано по дві гвинтові доріжки з магнітними мітками з полярністю, що чергується, розташовані на вхідному та вихідному знімному валах, а біля гвинтових доріжок розміщено магнітомодуляційні головки, що дозволить підвищити чутливість та стабільність роботи датчика. Поставлена задача вирішується тим, що у датчику крутного моменту, що містить вхідний вал, вихідний знімний вал, між якими закріплена пружина, екран та котушки, згідно з корисною моделлю, як екран та котушки застосовано по дві гвинтові доріжки з магнітними мітками з полярністю, що чергується, розташовані на вхідному та вихідному знімному валах, а біля гвинтових доріжок розміщено магнітомодуляційні головки. Суть корисної моделі пояснюється кресленням, де зображено датчик крутного моменту, що містить корпус 1, вхідний вал 2, вихідний знімний вал 3, між якими закріплена пружина 4, яка виконана у вигляді двох секцій, з'єднаних у центральній частині перемичкою, гвинтові доріжки 5, 6 з магнітними мітками з полярністю, що чергується, нанесені відповідно на вхідний вал 2 та вихідний знімний вал 3, біля яких розташовані магнітомодуляційні головки 7, 8. Датчик крутного моменту працює наступним чином. Попередньо на вхідний вал 2 та вихідний знімний вал 3 нанесено по дві гвинтові доріжки 5, 6 з магнітними мітками з полярністю, що чергується. При відсутності крутного моменту результативний сигнал магнітомодуляційних головок 7, 8, які вимірюють горизонтальні складові напруженості магнітного поля міток та підключені одна з одною за диференціальною схемою, дорівнює нулю. При дії крутного моменту порушується баланс вихідних напруг магнітомодуляційних головок 7, 8, у результаті чого величина та фаза результативного сигналу відповідають величині та знаку прикладеному моменту. Пропонована корисна модель завдяки зчитуванню магнітних міток магнітомодуляційними головками забезпечить підвищення чутливості, швидкодії та зменшення енерговитрат датчика. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Датчик крутного моменту, що містить вхідний вал, вихідний знімний вал, між якими закріплена пружина, екран та котушки, який відрізняється тим, що як екран та котушки застосовано по дві гвинтові доріжки з магнітними мітками з полярністю, що чергується, розташовані на вхідному та вихідному знімному валах, а біля гвинтових доріжок розміщено магнітомодуляційні головки. 1 UA 81186 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
