Плоский комбінований кабель

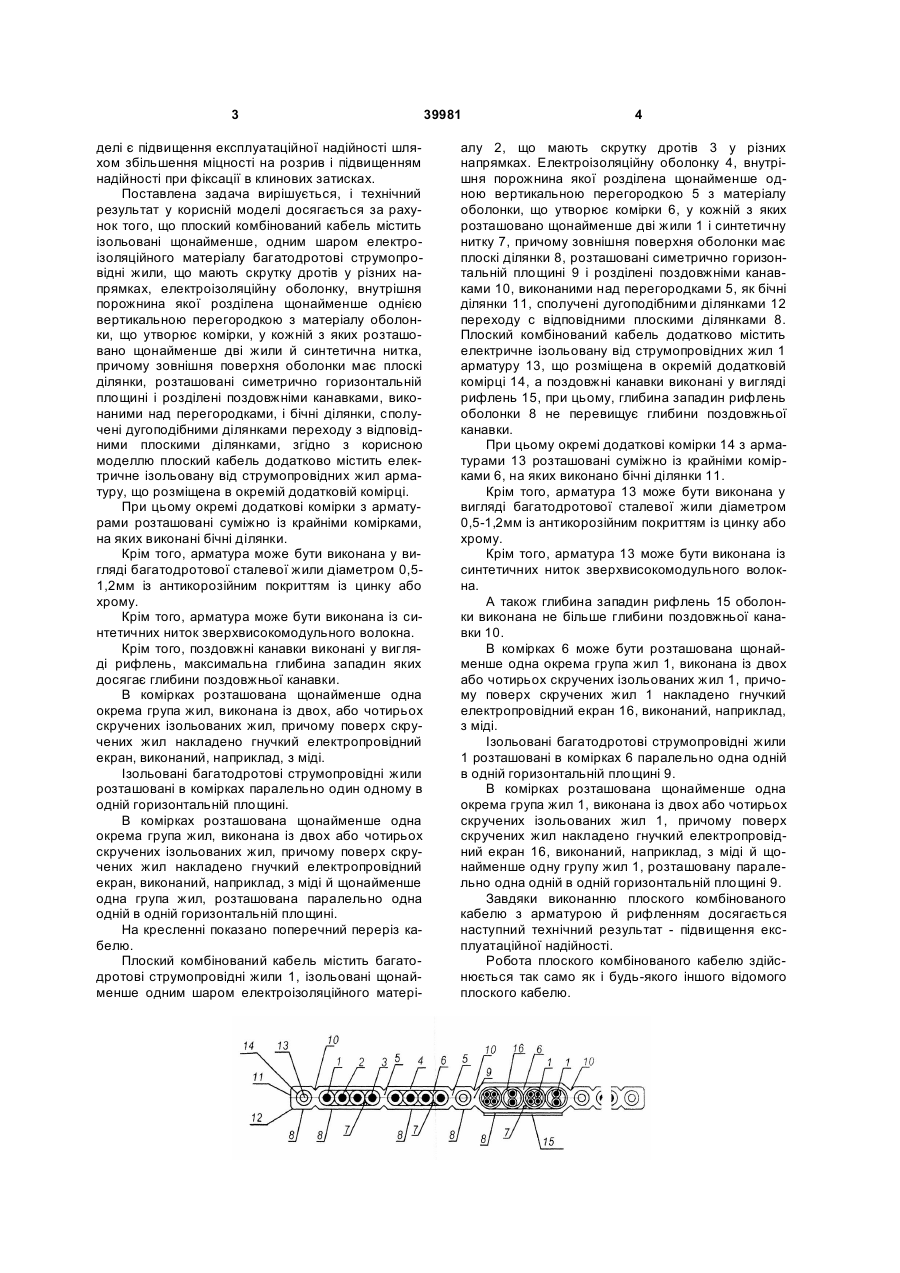

1. Плоский комбінований кабель, що містить ізольовані щонайменше одним шаром електроізоляційного матеріалу багатодротові струмопровідні жили, що мають скрутку дротів у різних напрямках, електроізоляційну оболонку, внутрішня порожнина якої розділена щонайменше одною вертикальною перегородкою, з матеріалу оболонки, що утворює комірки, у кожній з яких розташовано щонайменше дві жили й синтетична нитка, причому зовнішня поверхня оболонки має плоскі ділянки, розташовані симетрично горизонтальній площині і розділені поздовжніми канавками, виконаними над перегородками, і бічні ділянки, сполучені дугоподібними ділянками переходу з відповідними плоскими ділянками, який відрізняється тим, що плоский комбінований кабель додатково містить електрично ізольовану від струмопровідних жил арматуру, що розміщена в окремій додатковій комірці. 2. Кабель за п. 1, який відрізняється тим, що окремі додаткові комірки з арматурою розташовані U 2 (19) 1 3 делі є підвищення експлуатаційної надійності шляхом збільшення міцності на розрив і підвищенням надійності при фіксації в клинових затисках. Поставлена задача вирішується, і технічний результат у корисній моделі досягається за рахунок того, що плоский комбінований кабель містить ізольовані щонайменше, одним шаром електроізоляційного матеріалу багатодротові струмопровідні жили, що мають скрутку дротів у різних напрямках, електроізоляційну оболонку, внутрішня порожнина якої розділена щонайменше однією вертикальною перегородкою з матеріалу оболонки, що утворює комірки, у кожній з яких розташовано щонайменше дві жили й синтетична нитка, причому зовнішня поверхня оболонки має плоскі ділянки, розташовані симетрично горизонтальній площині і розділені поздовжніми канавками, виконаними над перегородками, і бічні ділянки, сполучені дугоподібними ділянками переходу з відповідними плоскими ділянками, згідно з корисною моделлю плоский кабель додатково містить електричне ізольовану від струмопровідних жил арматуру, що розміщена в окремій додатковій комірці. При цьому окремі додаткові комірки з арматурами розташовані суміжно із крайніми комірками, на яких виконані бічні ділянки. Крім того, арматура може бути виконана у вигляді багатодротової сталевої жили діаметром 0,51,2мм із антикорозійним покриттям із цинку або хрому. Крім того, арматура може бути виконана із синтетичних ниток зверхвисокомодульного волокна. Крім того, поздовжні канавки виконані у вигляді рифлень, максимальна глибина западин яких досягає глибини поздовжньої канавки. В комірках розташована щонайменше одна окрема група жил, виконана із двох, або чотирьох скручених ізольованих жил, причому поверх скручених жил накладено гнучкий електропровідний екран, виконаний, наприклад, з міді. Ізольовані багатодротові струмопровідні жили розташовані в комірках паралельно один одному в одній горизонтальній площині. В комірках розташована щонайменше одна окрема група жил, виконана із двох або чотирьох скручених ізольованих жил, причому поверх скручених жил накладено гнучкий електропровідний екран, виконаний, наприклад, з міді й щонайменше одна група жил, розташована паралельно одна одній в одній горизонтальній площині. На кресленні показано поперечний переріз кабелю. Плоский комбінований кабель містить багатодротові струмопровідні жили 1, ізольовані щонайменше одним шаром електроізоляційного матері 39981 4 алу 2, що мають скрутку дротів 3 у різних напрямках. Електроізоляційну оболонку 4, внутрішня порожнина якої розділена щонайменше одною вертикальною перегородкою 5 з матеріалу оболонки, що утворює комірки 6, у кожній з яких розташовано щонайменше дві жили 1 і синтетичну нитку 7, причому зовнішня поверхня оболонки має плоскі ділянки 8, розташовані симетрично горизонтальній площині 9 і розділені поздовжніми канавками 10, виконаними над перегородками 5, як бічні ділянки 11, сполучені дугоподібними ділянками 12 переходу с відповідними плоскими ділянками 8. Плоский комбінований кабель додатково містить електричне ізольовану від струмопровідних жил 1 арматуру 13, що розміщена в окремій додатковій комірці 14, а поздовжні канавки виконані у вигляді рифлень 15, при цьому, глибина западин рифлень оболонки 8 не перевищує глибини поздовжньої канавки. При цьому окремі додаткові комірки 14 з арматурами 13 розташовані суміжно із крайніми комірками 6, на яких виконано бічні ділянки 11. Крім того, арматура 13 може бути виконана у вигляді багатодротової сталевої жили діаметром 0,5-1,2мм із антикорозійним покриттям із цинку або хрому. Крім того, арматура 13 може бути виконана із синтетичних ниток зверхвисокомодульного волокна. А також глибина западин рифлень 15 оболонки виконана не більше глибини поздовжньої канавки 10. В комірках 6 може бути розташована щонайменше одна окрема група жил 1, виконана із двох або чотирьох скручених ізольованих жил 1, причому поверх скручених жил 1 накладено гнучкий електропровідний екран 16, виконаний, наприклад, з міді. Ізольовані багатодротові струмопровідні жили 1 розташовані в комірках 6 паралельно одна одній в одній горизонтальній площині 9. В комірках розташована щонайменше одна окрема група жил 1, виконана із двох або чотирьох скручених ізольованих жил 1, причому поверх скручених жил накладено гнучкий електропровідний екран 16, виконаний, наприклад, з міді й щонайменше одну групу жил 1, розташовану паралельно одна одній в одній горизонтальній площині 9. Завдяки виконанню плоского комбінованого кабелю з арматурою й рифленням досягається наступний технічний результат - підвищення експлуатаційної надійності. Робота плоского комбінованого кабелю здійснюється так само як і будь-якого іншого відомого плоского кабелю. 5 Комп’ютерна верстка І.Скворцова 39981 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
