Глушник-компенсатор зниження рівня звуку пострілу стрілецької зброї

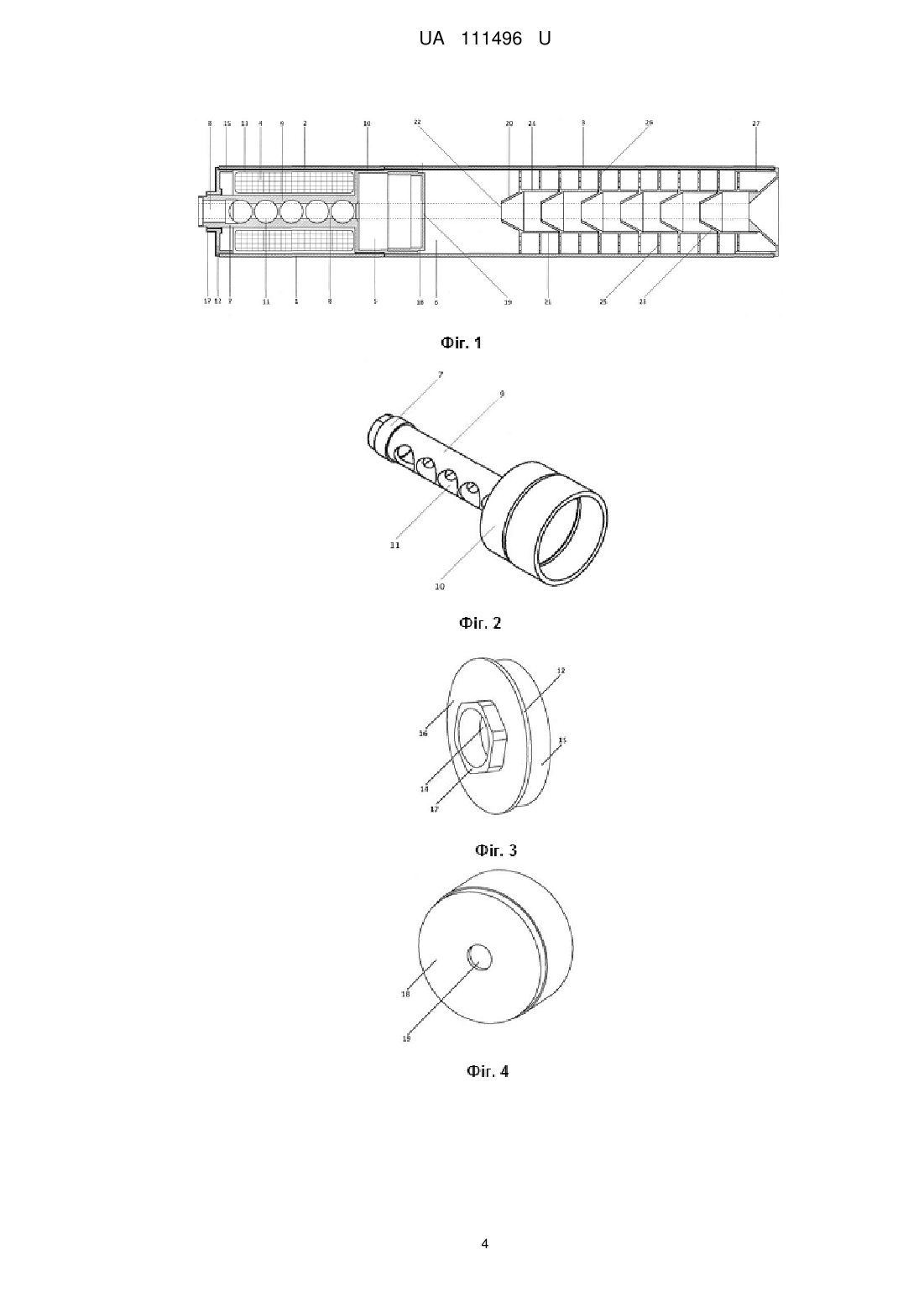

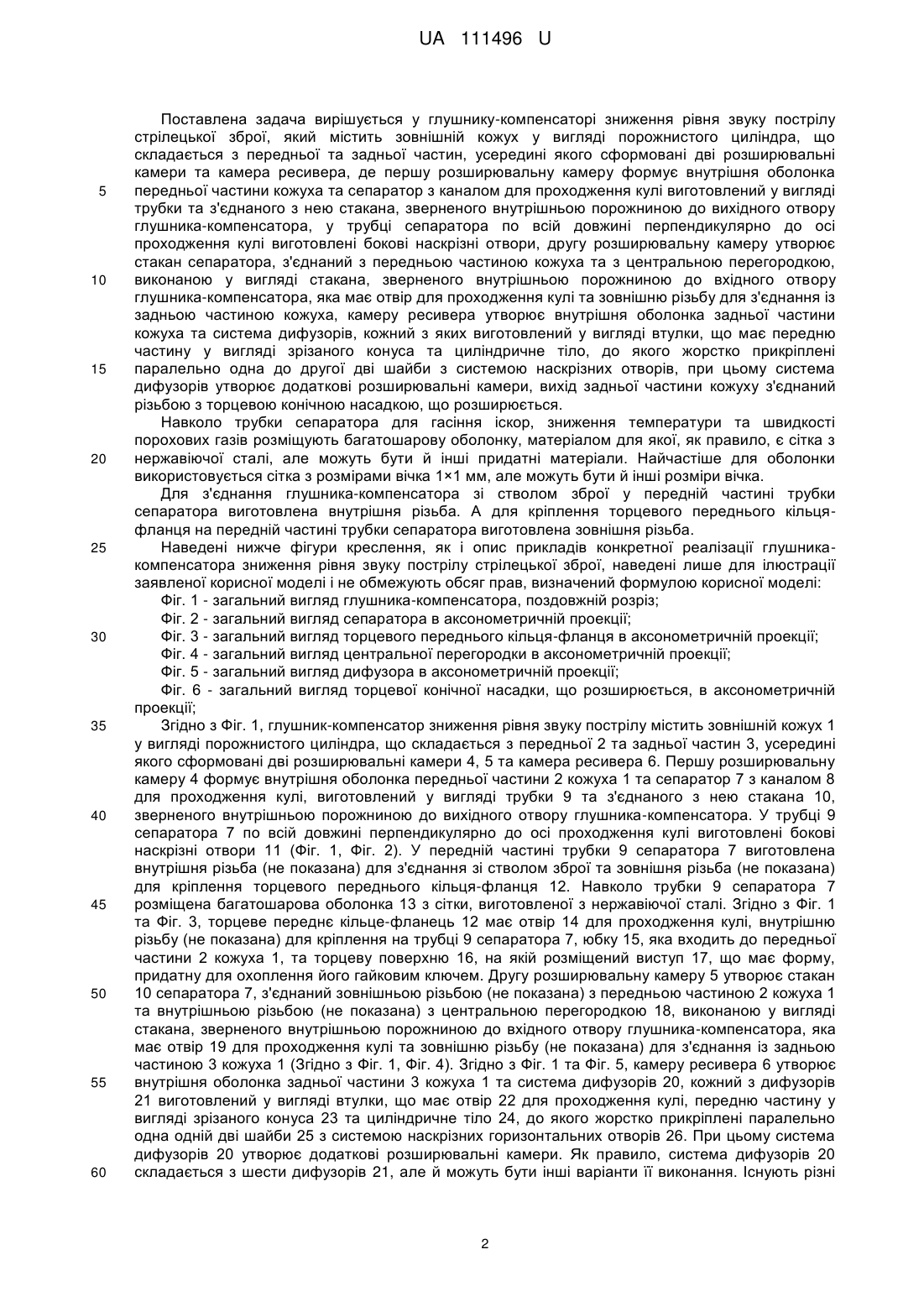

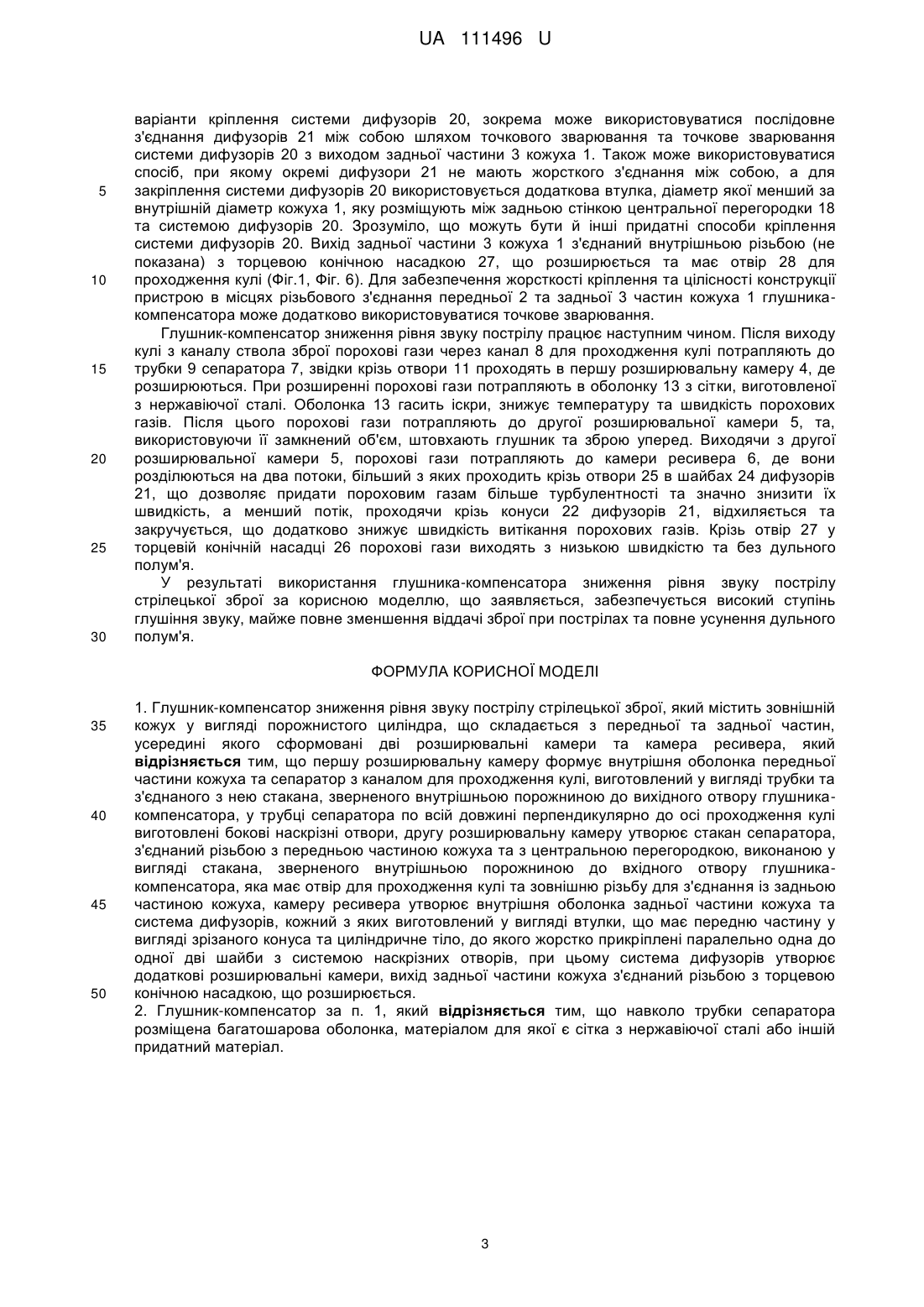

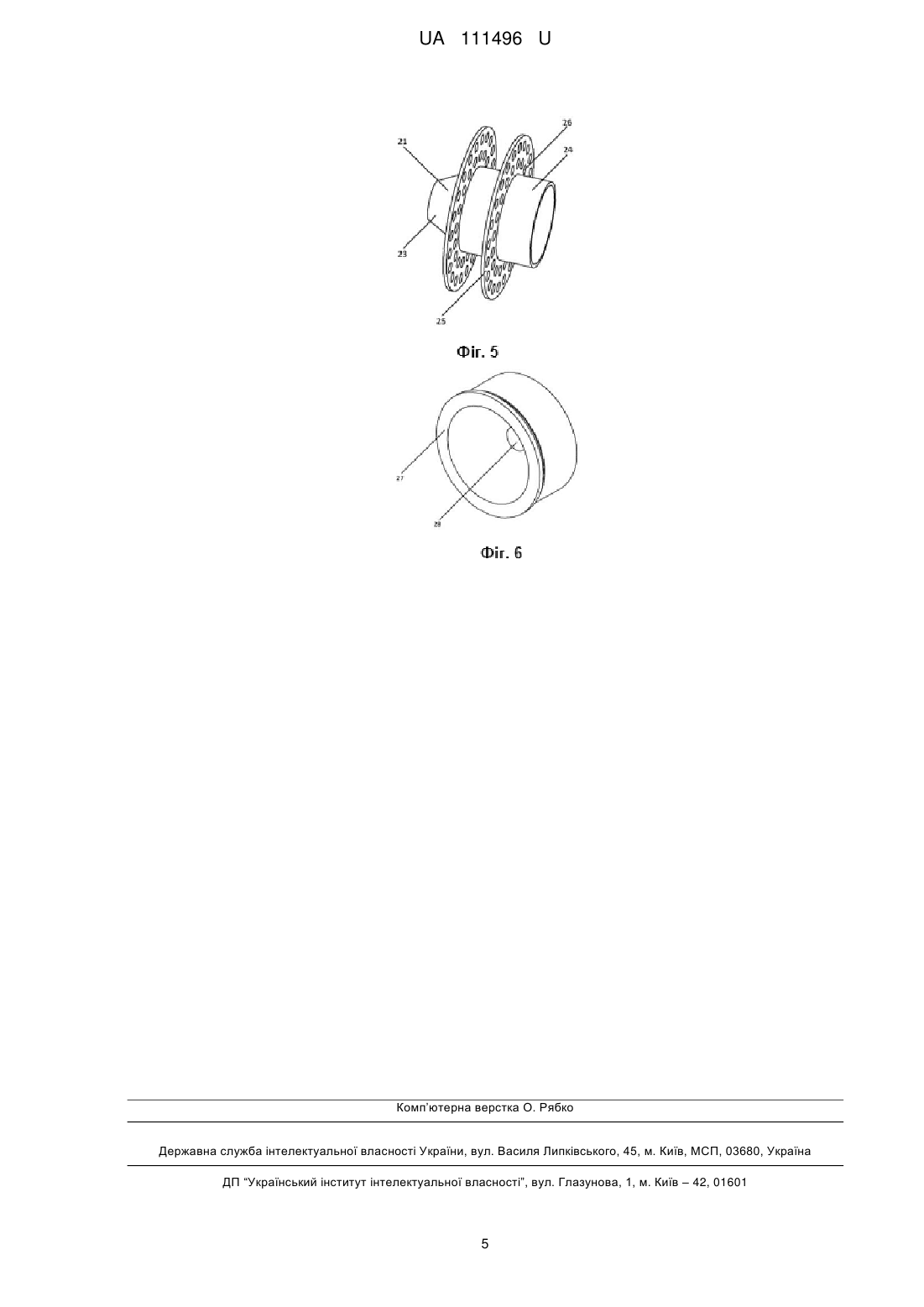

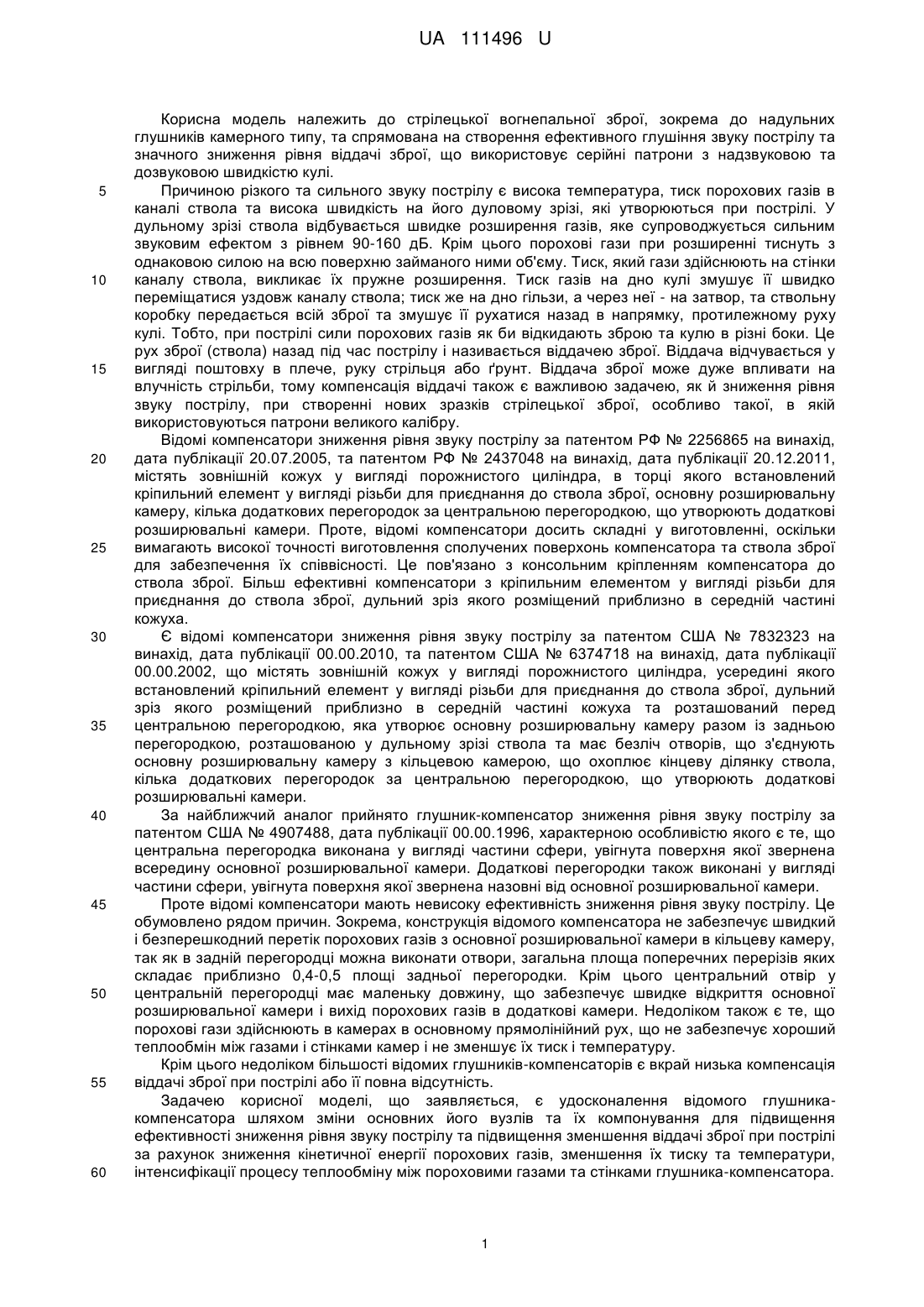

Реферат: Глушник-компенсатор зниження рівня звуку пострілу стрілецької зброї містить зовнішній кожух у вигляді порожнистого циліндра, що складається з передньої та задньої частин, усередині якого сформовані дві розширювальні камери та камера ресивера. Першу розширювальну камеру формує внутрішня оболонка передньої частини кожуха та сепаратор з каналом для проходження кулі, виготовлений у вигляді трубки, та з'єднаного з нею стакана, зверненого внутрішньою порожниною до вихідного отвору глушника-компенсатора. У трубці сепаратора по всій довжині перпендикулярно до осі проходження кулі виготовлені бокові наскрізні отвори. Другу розширювальну камеру утворює стакан сепаратора, з'єднаний різьбою з передньою частиною кожуха та з центральною перегородкою, виконаною у вигляді стакана, зверненого внутрішньою порожниною до вхідного отвору глушника-компенсатора, яка має отвір для проходження кулі та зовнішню різьбу для з'єднання із задньою частиною кожуха. Камеру ресивера утворює внутрішня оболонка задньої частини кожуха та система дифузорів, кожний з яких виготовлений у вигляді втулки, що має передню частину у вигляді зрізаного конуса та циліндричне тіло, до якого жорстко прикріплені паралельно одна до одної дві шайби з системою наскрізних отворів. UA 111496 U (54) ГЛУШНИК-КОМПЕНСАТОР ЗНИЖЕННЯ РІВНЯ ЗВУКУ ПОСТРІЛУ СТРІЛЕЦЬКОЇ ЗБРОЇ UA 111496 U UA 111496 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до стрілецької вогнепальної зброї, зокрема до надульних глушників камерного типу, та спрямована на створення ефективного глушіння звуку пострілу та значного зниження рівня віддачі зброї, що використовує серійні патрони з надзвуковою та дозвуковою швидкістю кулі. Причиною різкого та сильного звуку пострілу є висока температура, тиск порохових газів в каналі ствола та висока швидкість на його дуловому зрізі, які утворюються при пострілі. У дульному зрізі ствола відбувається швидке розширення газів, яке супроводжується сильним звуковим ефектом з рівнем 90-160 дБ. Крім цього порохові гази при розширенні тиснуть з однаковою силою на всю поверхню займаного ними об'єму. Тиск, який гази здійснюють на стінки каналу ствола, викликає їх пружне розширення. Тиск газів на дно кулі змушує її швидко переміщатися уздовж каналу ствола; тиск же на дно гільзи, а через неї - на затвор, та ствольну коробку передається всій зброї та змушує її рухатися назад в напрямку, протилежному руху кулі. Тобто, при пострілі сили порохових газів як би відкидають зброю та кулю в різні боки. Це рух зброї (ствола) назад під час пострілу і називається віддачею зброї. Віддача відчувається у вигляді поштовху в плече, руку стрільця або ґрунт. Віддача зброї може дуже впливати на влучність стрільби, тому компенсація віддачі також є важливою задачею, як й зниження рівня звуку пострілу, при створенні нових зразків стрілецької зброї, особливо такої, в якій використовуються патрони великого калібру. Відомі компенсатори зниження рівня звуку пострілу за патентом РФ № 2256865 на винахід, дата публікації 20.07.2005, та патентом РФ № 2437048 на винахід, дата публікації 20.12.2011, містять зовнішній кожух у вигляді порожнистого циліндра, в торці якого встановлений кріпильний елемент у вигляді різьби для приєднання до ствола зброї, основну розширювальну камеру, кілька додаткових перегородок за центральною перегородкою, що утворюють додаткові розширювальні камери. Проте, відомі компенсатори досить складні у виготовленні, оскільки вимагають високої точності виготовлення сполучених поверхонь компенсатора та ствола зброї для забезпечення їх співвісності. Це пов'язано з консольним кріпленням компенсатора до ствола зброї. Більш ефективні компенсатори з кріпильним елементом у вигляді різьби для приєднання до ствола зброї, дульний зріз якого розміщений приблизно в середній частині кожуха. Є відомі компенсатори зниження рівня звуку пострілу за патентом США № 7832323 на винахід, дата публікації 00.00.2010, та патентом США № 6374718 на винахід, дата публікації 00.00.2002, що містять зовнішній кожух у вигляді порожнистого циліндра, усередині якого встановлений кріпильний елемент у вигляді різьби для приєднання до ствола зброї, дульний зріз якого розміщений приблизно в середній частині кожуха та розташований перед центральною перегородкою, яка утворює основну розширювальну камеру разом із задньою перегородкою, розташованою у дульному зрізі ствола та має безліч отворів, що з'єднують основну розширювальну камеру з кільцевою камерою, що охоплює кінцеву ділянку ствола, кілька додаткових перегородок за центральною перегородкою, що утворюють додаткові розширювальні камери. За найближчий аналог прийнято глушник-компенсатор зниження рівня звуку пострілу за патентом США № 4907488, дата публікації 00.00.1996, характерною особливістю якого є те, що центральна перегородка виконана у вигляді частини сфери, увігнута поверхня якої звернена всередину основної розширювальної камери. Додаткові перегородки також виконані у вигляді частини сфери, увігнута поверхня якої звернена назовні від основної розширювальної камери. Проте відомі компенсатори мають невисоку ефективність зниження рівня звуку пострілу. Це обумовлено рядом причин. Зокрема, конструкція відомого компенсатора не забезпечує швидкий і безперешкодний перетік порохових газів з основної розширювальної камери в кільцеву камеру, так як в задній перегородці можна виконати отвори, загальна площа поперечних перерізів яких складає приблизно 0,4-0,5 площі задньої перегородки. Крім цього центральний отвір у центральній перегородці має маленьку довжину, що забезпечує швидке відкриття основної розширювальної камери і вихід порохових газів в додаткові камери. Недоліком також є те, що порохові гази здійснюють в камерах в основному прямолінійний рух, що не забезпечує хороший теплообмін між газами і стінками камер і не зменшує їх тиск і температуру. Крім цього недоліком більшості відомих глушників-компенсаторів є вкрай низька компенсація віддачі зброї при пострілі або її повна відсутність. Задачею корисної моделі, що заявляється, є удосконалення відомого глушникакомпенсатора шляхом зміни основних його вузлів та їх компонування для підвищення ефективності зниження рівня звуку пострілу та підвищення зменшення віддачі зброї при пострілі за рахунок зниження кінетичної енергії порохових газів, зменшення їх тиску та температури, інтенсифікації процесу теплообміну між пороховими газами та стінками глушника-компенсатора. 1 UA 111496 U 5 10 15 20 25 30 35 40 45 50 55 60 Поставлена задача вирішується у глушнику-компенсаторі зниження рівня звуку пострілу стрілецької зброї, який містить зовнішній кожух у вигляді порожнистого циліндра, що складається з передньої та задньої частин, усередині якого сформовані дві розширювальні камери та камера ресивера, де першу розширювальну камеру формує внутрішня оболонка передньої частини кожуха та сепаратор з каналом для проходження кулі виготовлений у вигляді трубки та з'єднаного з нею стакана, зверненого внутрішньою порожниною до вихідного отвору глушника-компенсатора, у трубці сепаратора по всій довжині перпендикулярно до осі проходження кулі виготовлені бокові наскрізні отвори, другу розширювальну камеру утворює стакан сепаратора, з'єднаний з передньою частиною кожуха та з центральною перегородкою, виконаною у вигляді стакана, зверненого внутрішньою порожниною до вхідного отвору глушника-компенсатора, яка має отвір для проходження кулі та зовнішню різьбу для з'єднання із задньою частиною кожуха, камеру ресивера утворює внутрішня оболонка задньої частини кожуха та система дифузорів, кожний з яких виготовлений у вигляді втулки, що має передню частину у вигляді зрізаного конуса та циліндричне тіло, до якого жорстко прикріплені паралельно одна до другої дві шайби з системою наскрізних отворів, при цьому система дифузорів утворює додаткові розширювальні камери, вихід задньої частини кожуху з'єднаний різьбою з торцевою конічною насадкою, що розширюється. Навколо трубки сепаратора для гасіння іскор, зниження температури та швидкості порохових газів розміщують багатошарову оболонку, матеріалом для якої, як правило, є сітка з нержавіючої сталі, але можуть бути й інші придатні матеріали. Найчастіше для оболонки використовується сітка з розмірами вічка 1×1 мм, але можуть бути й інші розміри вічка. Для з'єднання глушника-компенсатора зі стволом зброї у передній частині трубки сепаратора виготовлена внутрішня різьба. А для кріплення торцевого переднього кільцяфланця на передній частині трубки сепаратора виготовлена зовнішня різьба. Наведені нижче фігури креслення, як і опис прикладів конкретної реалізації глушникакомпенсатора зниження рівня звуку пострілу стрілецької зброї, наведені лише для ілюстрації заявленої корисної моделі і не обмежують обсяг прав, визначений формулою корисної моделі: Фіг. 1 - загальний вигляд глушника-компенсатора, поздовжній розріз; Фіг. 2 - загальний вигляд сепаратора в аксонометричній проекції; Фіг. 3 - загальний вигляд торцевого переднього кільця-фланця в аксонометричній проекції; Фіг. 4 - загальний вигляд центральної перегородки в аксонометричній проекції; Фіг. 5 - загальний вигляд дифузора в аксонометричній проекції; Фіг. 6 - загальний вигляд торцевої конічної насадки, що розширюється, в аксонометричній проекції; Згідно з Фіг. 1, глушник-компенсатор зниження рівня звуку пострілу містить зовнішній кожух 1 у вигляді порожнистого циліндра, що складається з передньої 2 та задньої частин 3, усередині якого сформовані дві розширювальні камери 4, 5 та камера ресивера 6. Першу розширювальну камеру 4 формує внутрішня оболонка передньої частини 2 кожуха 1 та сепаратор 7 з каналом 8 для проходження кулі, виготовлений у вигляді трубки 9 та з'єднаного з нею стакана 10, зверненого внутрішньою порожниною до вихідного отвору глушника-компенсатора. У трубці 9 сепаратора 7 по всій довжині перпендикулярно до осі проходження кулі виготовлені бокові наскрізні отвори 11 (Фіг. 1, Фіг. 2). У передній частині трубки 9 сепаратора 7 виготовлена внутрішня різьба (не показана) для з'єднання зі стволом зброї та зовнішня різьба (не показана) для кріплення торцевого переднього кільця-фланця 12. Навколо трубки 9 сепаратора 7 розміщена багатошарова оболонка 13 з сітки, виготовленої з нержавіючої сталі. Згідно з Фіг. 1 та Фіг. 3, торцеве переднє кільце-фланець 12 має отвір 14 для проходження кулі, внутрішню різьбу (не показана) для кріплення на трубці 9 сепаратора 7, юбку 15, яка входить до передньої частини 2 кожуха 1, та торцеву поверхню 16, на якій розміщений виступ 17, що має форму, придатну для охоплення його гайковим ключем. Другу розширювальну камеру 5 утворює стакан 10 сепаратора 7, з'єднаний зовнішньою різьбою (не показана) з передньою частиною 2 кожуха 1 та внутрішньою різьбою (не показана) з центральною перегородкою 18, виконаною у вигляді стакана, зверненого внутрішньою порожниною до вхідного отвору глушника-компенсатора, яка має отвір 19 для проходження кулі та зовнішню різьбу (не показана) для з'єднання із задньою частиною 3 кожуха 1 (Згідно з Фіг. 1, Фіг. 4). Згідно з Фіг. 1 та Фіг. 5, камеру ресивера 6 утворює внутрішня оболонка задньої частини 3 кожуха 1 та система дифузорів 20, кожний з дифузорів 21 виготовлений у вигляді втулки, що має отвір 22 для проходження кулі, передню частину у вигляді зрізаного конуса 23 та циліндричне тіло 24, до якого жорстко прикріплені паралельно одна одній дві шайби 25 з системою наскрізних горизонтальних отворів 26. При цьому система дифузорів 20 утворює додаткові розширювальні камери. Як правило, система дифузорів 20 складається з шести дифузорів 21, але й можуть бути інші варіанти її виконання. Існують різні 2 UA 111496 U 5 10 15 20 25 30 варіанти кріплення системи дифузорів 20, зокрема може використовуватися послідовне з'єднання дифузорів 21 між собою шляхом точкового зварювання та точкове зварювання системи дифузорів 20 з виходом задньої частини 3 кожуха 1. Також може використовуватися спосіб, при якому окремі дифузори 21 не мають жорсткого з'єднання між собою, а для закріплення системи дифузорів 20 використовується додаткова втулка, діаметр якої менший за внутрішній діаметр кожуха 1, яку розміщують між задньою стінкою центральної перегородки 18 та системою дифузорів 20. Зрозуміло, що можуть бути й інші придатні способи кріплення системи дифузорів 20. Вихід задньої частини 3 кожуха 1 з'єднаний внутрішньою різьбою (не показана) з торцевою конічною насадкою 27, що розширюється та має отвір 28 для проходження кулі (Фіг.1, Фіг. 6). Для забезпечення жорсткості кріплення та цілісності конструкції пристрою в місцях різьбового з'єднання передньої 2 та задньої 3 частин кожуха 1 глушникакомпенсатора може додатково використовуватися точкове зварювання. Глушник-компенсатор зниження рівня звуку пострілу працює наступним чином. Після виходу кулі з каналу ствола зброї порохові гази через канал 8 для проходження кулі потрапляють до трубки 9 сепаратора 7, звідки крізь отвори 11 проходять в першу розширювальну камеру 4, де розширюються. При розширенні порохові гази потрапляють в оболонку 13 з сітки, виготовленої з нержавіючої сталі. Оболонка 13 гасить іскри, знижує температуру та швидкість порохових газів. Після цього порохові гази потрапляють до другої розширювальної камери 5, та, використовуючи її замкнений об'єм, штовхають глушник та зброю уперед. Виходячи з другої розширювальної камери 5, порохові гази потрапляють до камери ресивера 6, де вони розділюються на два потоки, більший з яких проходить крізь отвори 25 в шайбах 24 дифузорів 21, що дозволяє придати пороховим газам більше турбулентності та значно знизити їх швидкість, а менший потік, проходячи крізь конуси 22 дифузорів 21, відхиляється та закручується, що додатково знижує швидкість витікання порохових газів. Крізь отвір 27 у торцевій конічній насадці 26 порохові гази виходять з низькою швидкістю та без дульного полум'я. У результаті використання глушника-компенсатора зниження рівня звуку пострілу стрілецької зброї за корисною моделлю, що заявляється, забезпечується високий ступінь глушіння звуку, майже повне зменшення віддачі зброї при пострілах та повне усунення дульного полум'я. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 50 1. Глушник-компенсатор зниження рівня звуку пострілу стрілецької зброї, який містить зовнішній кожух у вигляді порожнистого циліндра, що складається з передньої та задньої частин, усередині якого сформовані дві розширювальні камери та камера ресивера, який відрізняється тим, що першу розширювальну камеру формує внутрішня оболонка передньої частини кожуха та сепаратор з каналом для проходження кулі, виготовлений у вигляді трубки та з'єднаного з нею стакана, зверненого внутрішньою порожниною до вихідного отвору глушникакомпенсатора, у трубці сепаратора по всій довжині перпендикулярно до осі проходження кулі виготовлені бокові наскрізні отвори, другу розширювальну камеру утворює стакан сепаратора, з'єднаний різьбою з передньою частиною кожуха та з центральною перегородкою, виконаною у вигляді стакана, зверненого внутрішньою порожниною до вхідного отвору глушникакомпенсатора, яка має отвір для проходження кулі та зовнішню різьбу для з'єднання із задньою частиною кожуха, камеру ресивера утворює внутрішня оболонка задньої частини кожуха та система дифузорів, кожний з яких виготовлений у вигляді втулки, що має передню частину у вигляді зрізаного конуса та циліндричне тіло, до якого жорстко прикріплені паралельно одна до одної дві шайби з системою наскрізних отворів, при цьому система дифузорів утворює додаткові розширювальні камери, вихід задньої частини кожуха з'єднаний різьбою з торцевою конічною насадкою, що розширюється. 2. Глушник-компенсатор за п. 1, який відрізняється тим, що навколо трубки сепаратора розміщена багатошарова оболонка, матеріалом для якої є сітка з нержавіючої сталі або іншій придатний матеріал. 3 UA 111496 U 4 UA 111496 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
