Плоский кабель

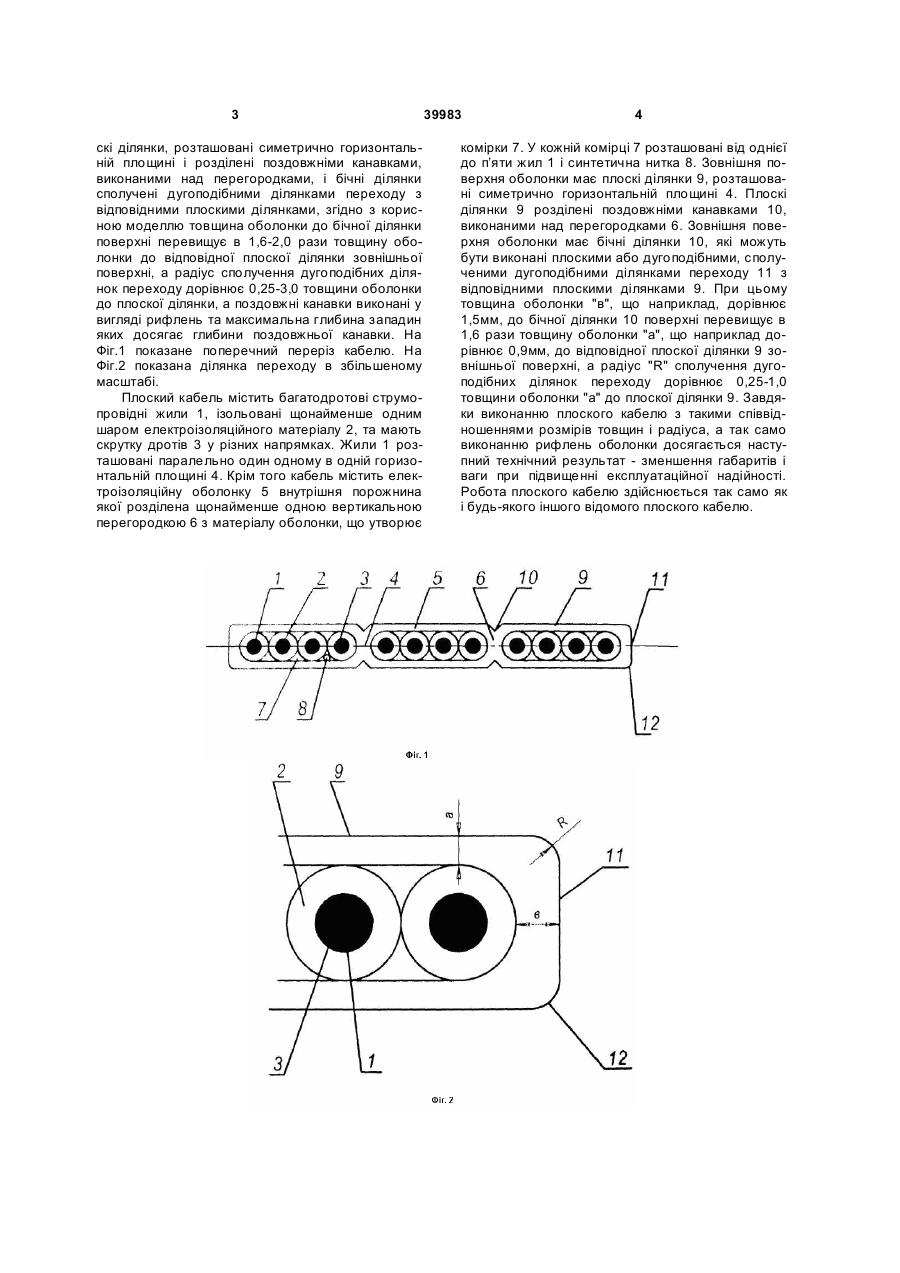

1. Плоский кабель, що містить ізольовані щонайменше одним шаром електроізоляційного матеріалу багатодротові струмопровідні жили, що мають скрутку дротів у різних напрямках і розташовані паралельно один одному в одній горизонтальній площині, електроізоляційну оболонку, внутрішня порожнина якої розділена щонайменше 3 скі ділянки, розташовані симетрично горизонтальній площині і розділені поздовжніми канавками, виконаними над перегородками, і бічні ділянки сполучені дугоподібними ділянками переходу з відповідними плоскими ділянками, згідно з корисною моделлю товщина оболонки до бічної ділянки поверхні перевищує в 1,6-2,0 рази товщину оболонки до відповідної плоскої ділянки зовнішньої поверхні, а радіус сполучення дугоподібних ділянок переходу дорівнює 0,25-3,0 товщини оболонки до плоскої ділянки, а поздовжні канавки виконані у вигляді рифлень та максимальна глибина западин яких досягає глибини поздовжньої канавки. На Фіг.1 показане поперечний переріз кабелю. На Фіг.2 показана ділянка переходу в збільшеному масштабі. Плоский кабель містить багатодротові струмопровідні жили 1, ізольовані щонайменше одним шаром електроізоляційного матеріалу 2, та мають скрутку дротів 3 у різних напрямках. Жили 1 розташовані паралельно один одному в одній горизонтальній площині 4. Крім того кабель містить електроізоляційну оболонку 5 внутрішня порожнина якої розділена щонайменше одною вертикальною перегородкою 6 з матеріалу оболонки, що утворює 39983 4 комірки 7. У кожній комірці 7 розташовані від однієї до п’яти жил 1 і синтетична нитка 8. Зовнішня поверхня оболонки має плоскі ділянки 9, розташовані симетрично горизонтальній площині 4. Плоскі ділянки 9 розділені поздовжніми канавками 10, виконаними над перегородками 6. Зовнішня поверхня оболонки має бічні ділянки 10, які можуть бути виконані плоскими або дугоподібними, сполученими дугоподібними ділянками переходу 11 з відповідними плоскими ділянками 9. При цьому товщина оболонки "в", що наприклад, дорівнює 1,5мм, до бічної ділянки 10 поверхні перевищує в 1,6 рази товщину оболонки "а", що наприклад дорівнює 0,9мм, до відповідної плоскої ділянки 9 зовнішньої поверхні, а радіус "R" сполучення дугоподібних ділянок переходу дорівнює 0,25-1,0 товщини оболонки "а" до плоскої ділянки 9. Завдяки виконанню плоского кабелю з такими співвідношеннями розмірів товщин і радіуса, а так само виконанню рифлень оболонки досягається наступний технічний результат - зменшення габаритів і ваги при підвищенні експлуатаційної надійності. Робота плоского кабелю здійснюється так само як і будь-якого іншого відомого плоского кабелю. 5 Комп’ютерна верстка Л. Купенко 39983 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
