Гідростатична опора барабана млина

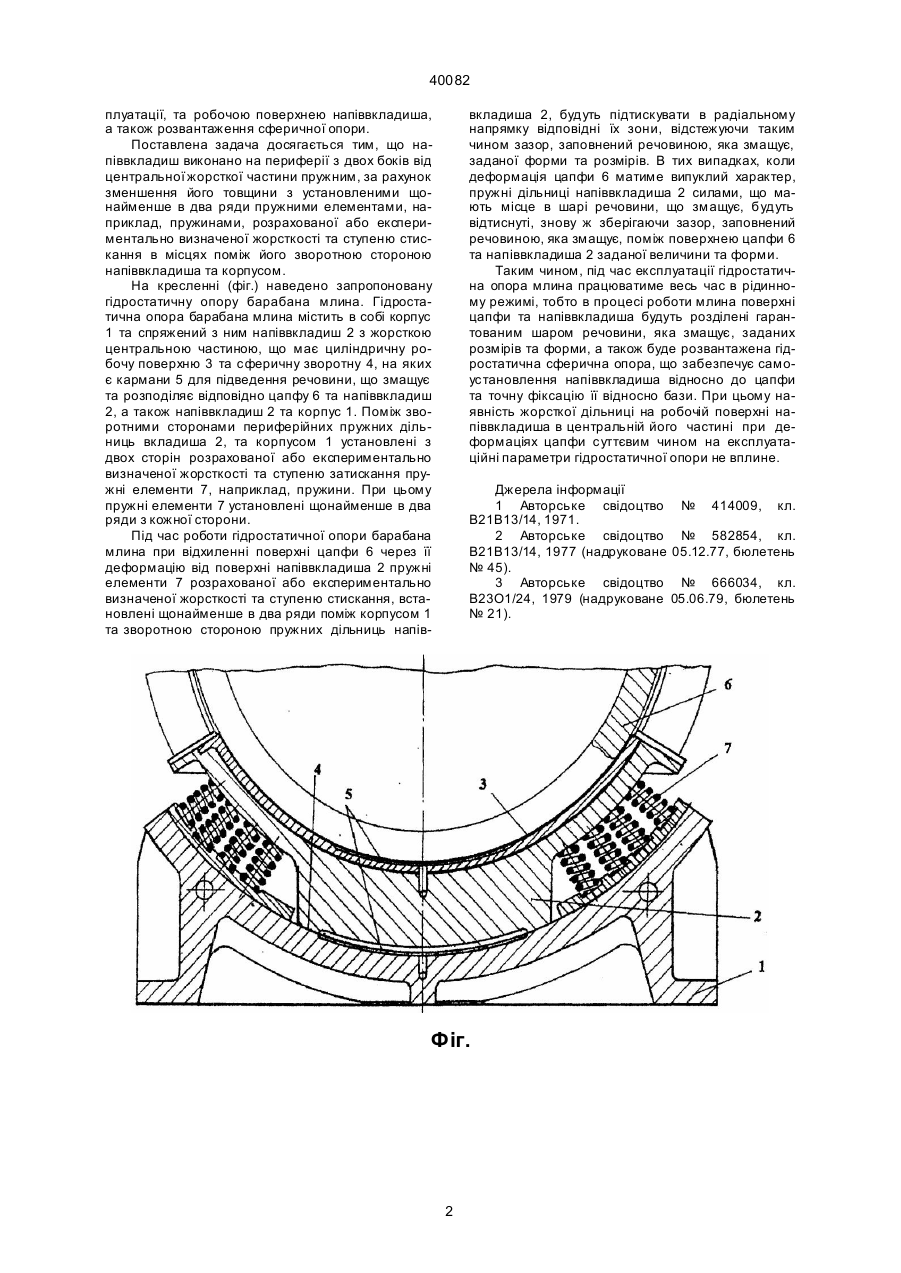

Гідростатична опора барабана млина, що складається з корпусу та спряженого з ним напіввкладиша з жорсткою центральною частиною, 40082 плуатації, та робочою поверхнею напіввкладиша, а також розвантаження сферичної опори. Поставлена задача досягається тим, що напіввкладиш виконано на периферії з двох боків від центральної жорсткої частини пружним, за рахунок зменшення його товщини з установленими щонайменше в два ряди пружними елементами, наприклад, пружинами, розрахованої або експериментально визначеної жорсткості та ступеню стискання в місцях поміж його зворотною стороною напіввкладиша та корпусом. На кресленні (фіг.) наведено запропоновану гідростатичну опору барабана млина. Гідростатична опора барабана млина містить в собі корпус 1 та спряжений з ним напіввкладиш 2 з жорсткою центральною частиною, що має циліндричну робочу поверхню 3 та сферичну зворотну 4, на яких є кармани 5 для підведення речовини, що змащує та розподіляє відповідно цапфу 6 та напіввкладиш 2, а також напіввкладиш 2 та корпус 1. Поміж зворотними сторонами периферійних пружних дільниць вкладиша 2, та корпусом 1 установлені з двох сторін розрахованої або експериментально визначеної жорсткості та ступеню затискання пружні елементи 7, наприклад, пружини. При цьому пружні елементи 7 установлені щонайменше в два ряди з кожної сторони. Під час роботи гідростатичної опори барабана млина при відхиленні поверхні цапфи 6 через її деформацію від поверхні напіввкладиша 2 пружні елементи 7 розрахованої або експериментально визначеної жорсткості та ступеню стискання, встановлені щонайменше в два ряди поміж корпусом 1 та зворотною стороною пружних дільниць напів вкладиша 2, будуть підтискувати в радіальному напрямку відповідні їх зони, відстежуючи таким чином зазор, заповнений речовиною, яка змащує, заданої форми та розмірів. В тих випадках, коли деформація цапфи 6 матиме випуклий характер, пружні дільниці напіввкладиша 2 силами, що мають місце в шарі речовини, що змащує, будуть відтиснуті, знову ж зберігаючи зазор, заповнений речовиною, яка змащує, поміж поверхнею цапфи 6 та напіввкладиша 2 заданої величини та форми. Таким чином, під час експлуатації гідростатична опора млина працюватиме весь час в рідинному режимі, тобто в процесі роботи млина поверхні цапфи та напіввкладиша будуть розділені гарантованим шаром речовини, яка змащує, заданих розмірів та форми, а також буде розвантажена гідростатична сферична опора, що забезпечує самоустановлення напіввкладиша відносно до цапфи та точну фіксацію її відносно бази. При цьому наявність жорсткої дільниці на робочій поверхні напіввкладиша в центральній його частині при деформаціях цапфи суттєвим чином на експлуатаційні параметри гідростатичної опори не вплине. Джерела інформації 1 Авторське свідоцтво № 414009, кл. В21В13/14, 1971. 2 Авторське свідоцтво № 582854, кл. В21В13/14, 1977 (надруковане 05.12.77, бюлетень № 45). 3 Авторське свідоцтво № 666034, кл. В23О1/24, 1979 (надруковане 05.06.79, бюлетень № 21). Фіг. 2 40082 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
