Емітерний повторювач

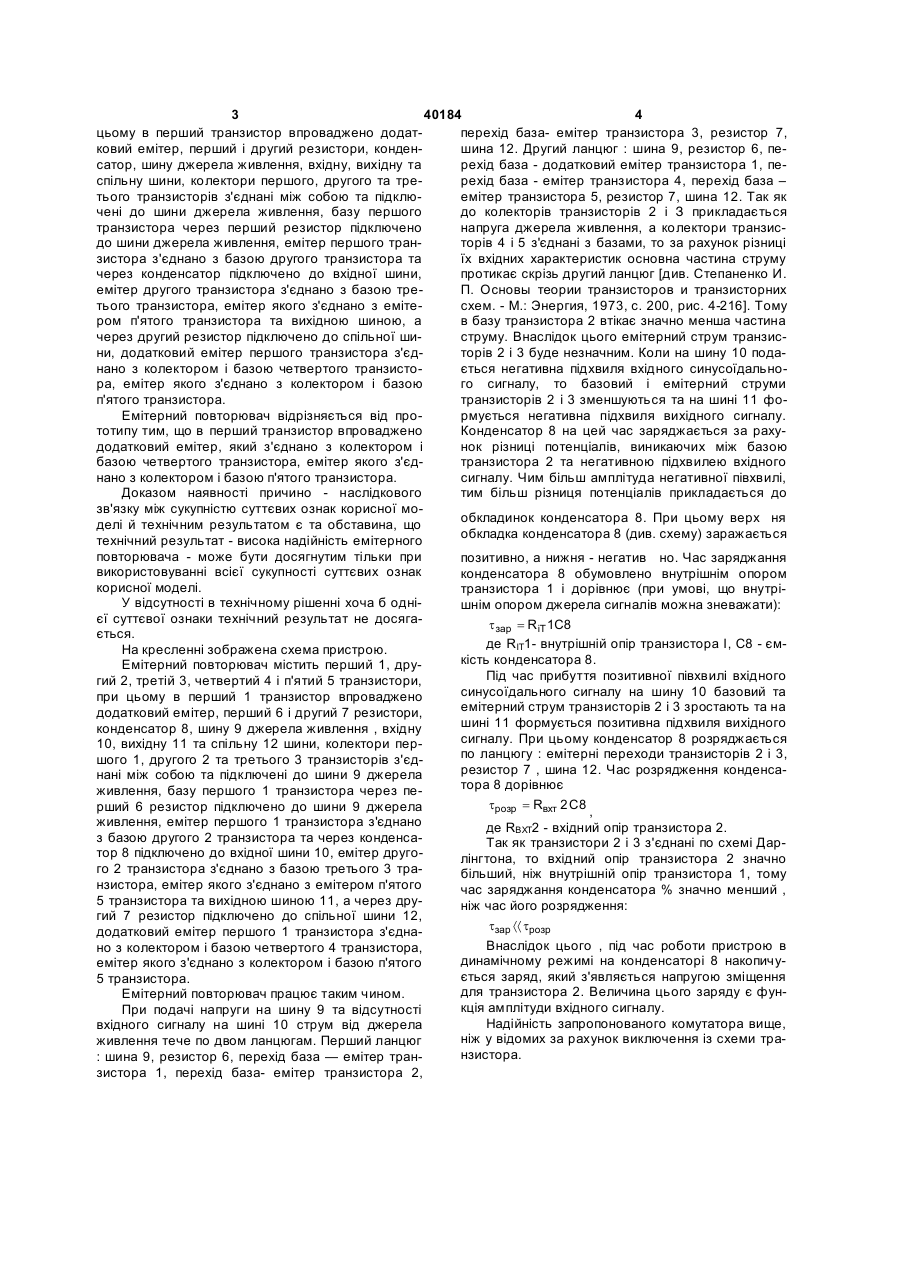

Емітерний повторювач, який містить перший, другий, третій, четвертий і п'ятий транзистори, перший і другий резистори, конденсатор, шину джерела живлення, вхідну, вихідну та спільну шини, при цьому колектори першого, другого та третього транзисторів з'єднані між собою та підключені до шини джерела живлення, базу першого 3 40184 4 цьому в перший транзистор впроваджено додатперехід база- емітер транзистора 3, резистор 7, ковий емітер, перший і другий резистори, конденшина 12. Другий ланцюг : шина 9, резистор 6, песатор, шину джерела живлення, вхідну, вихідну та рехід база - додатковий емітер транзистора 1, песпільну шини, колектори першого, другого та тререхід база - емітер транзистора 4, перехід база – тього транзисторів з'єднані між собою та підклюемітер транзистора 5, резистор 7, шина 12. Так як чені до шини джерела живлення, базу першого до колекторів транзисторів 2 і З прикладається транзистора через перший резистор підключено напруга джерела живлення, а колектори транзисдо шини джерела живлення, емітер першого транторів 4 і 5 з'єднані з базами, то за рахунок різниці зистора з'єднано з базою другого транзистора та їх вхідних характеристик основна частина струму через конденсатор підключено до вхідної шини, протикає скрізь другий ланцюг [див. Степаненко И. емітер другого транзистора з'єднано з базою треП. Основы теории транзисторов и транзисторних тього транзистора, емітер якого з'єднано з емітесхем. - М.: Энергия, 1973, с. 200, рис. 4-216]. Тому ром п'ятого транзистора та вихідною шиною, а в базу транзистора 2 втікає значно менша частина через другий резистор підключено до спільної шиструму. Внаслідок цього емітерний струм транзисни, додатковий емітер першого транзистора з'єдторів 2 і 3 буде незначним. Коли на шину 10 поданано з колектором і базою четвертого транзистоється негативна підхвиля вхідного синусоїдальнора, емітер якого з'єднано з колектором і базою го сигналу, то базовий і емітерний струми п'ятого транзистора. транзисторів 2 і 3 зменшуються та на шині 11 фоЕмітерний повторювач відрізняється від прормується негативна підхвиля вихідного сигналу. тотипу тим, що в перший транзистор впроваджено Конденсатор 8 на цей час заряджається за рахудодатковий емітер, який з'єднано з колектором і нок різниці потенціалів, виникаючих між базою базою четвертого транзистора, емітер якого з'єдтранзистора 2 та негативною підхвилею вхідного нано з колектором і базою п'ятого транзистора. сигналу. Чим більш амплітуда негативної півхвилі, Доказом наявності причино - наслідкового тим більш різниця потенціалів прикладається до зв'язку між сукупністю суттєвих ознак корисної мообкладинок конденсатора 8. При цьому верх ня делі й технічним результатом є та обставина, що обкладка конденсатора 8 (див. схему) заражається технічний результат - висока надійність емітерного повторювача - може бути досягнутим тільки при позитивно, а нижня - негатив но. Час заряджання використовуванні всієї сукупності суттєвих ознак конденсатора 8 обумовлено внутрішнім опором корисної моделі. транзистора 1 і дорівнює (при умові, що внутріУ відсутності в технічному рішенні хоча б однішнім опором джерела сигналів можна зневажати): єї суттєвої ознаки технічний результат не досягаt зар = R іT 1C8 ється. де RІT1- внутрішній опір транзистора І, C8 - ємНа кресленні зображена схема пристрою. кість конденсатора 8. Емітерний повторювач містить перший 1, друПід час прибуття позитивної півхвилі вхідного гий 2, третій 3, четвертий 4 і п'ятий 5 транзистори, синусоїдального сигналу на шину 10 базовий та при цьому в перший 1 транзистор впроваджено емітерний струм транзисторів 2 і 3 зростають та на додатковий емітер, перший 6 і другий 7 резистори, шині 11 формується позитивна підхвиля вихідного конденсатор 8, шину 9 джерела живлення , вхідну сигналу. При цьому конденсатор 8 розряджається 10, вихідну 11 та спільну 12 шини, колектори перпо ланцюгу : емітерні переходи транзисторів 2 і 3, шого 1, другого 2 та третього 3 транзисторів з'єдрезистор 7 , шина 12. Час розрядження конденсанані між собою та підключені до шини 9 джерела тора 8 дорівнює живлення, базу першого 1 транзистора через пеtрозр = Rвхт 2 С 8 рший 6 резистор підключено до шини 9 джерела , живлення, емітер першого 1 транзистора з'єднано де RBXT2 - вхідний опір транзистора 2. з базою другого 2 транзистора та через конденсаТак як транзистори 2 і 3 з'єднані по схемі Дартор 8 підключено до вхідної шини 10, емітер друголінгтона, то вхідний опір транзистора 2 значно го 2 транзистора з'єднано з базою третього 3 трабільший, ніж внутрішній опір транзистора 1, тому нзистора, емітер якого з'єднано з емітером п'ятого час заряджання конденсатора % значно менший , 5 транзистора та вихідною шиною 11, а через друніж час його розрядження: гий 7 резистор підключено до спільної шини 12, tзар áá tрозр додатковий емітер першого 1 транзистора з'єднаВнаслідок цього , під час роботи пристрою в но з колектором і базою четвертого 4 транзистора, динамічному режимі на конденсаторі 8 накопичуемітер якого з'єднано з колектором і базою п'ятого ється заряд, який з'являється напругою зміщення 5 транзистора. для транзистора 2. Величина цього заряду є фунЕмітерний повторювач працює таким чином. кція амплітуди вхідного сигналу. При подачі напруги на шину 9 та відсутності Надійність запропонованого комутатора вище, вхідного сигналу на шині 10 струм від джерела ніж у відомих за рахунок виключення із схеми траживлення тече по двом ланцюгам. Перший ланцюг нзистора. : шина 9, резистор 6, перехід база — емітер транзистора 1, перехід база- емітер транзистора 2, 5 Комп’ютерна верстка В. Мацело 40184 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
