Повітророзподільник
Номер патенту: 40185
Опубліковано: 25.03.2009
Формула / Реферат
Повітророзподільник, що містить припливний патрубок, встановлений відносно вхідного перерізу дифузора з відбійним козирком з утворенням кільцевої регульованої щілини, який відрізняється тим, що додатково містить пластини, які стержнем з ручкою керування прикріплені до дифузора з можливістю зміни кута нахилу, а припливний патрубок і дифузор з'єднані гвинтом регулювання щілини.
Текст

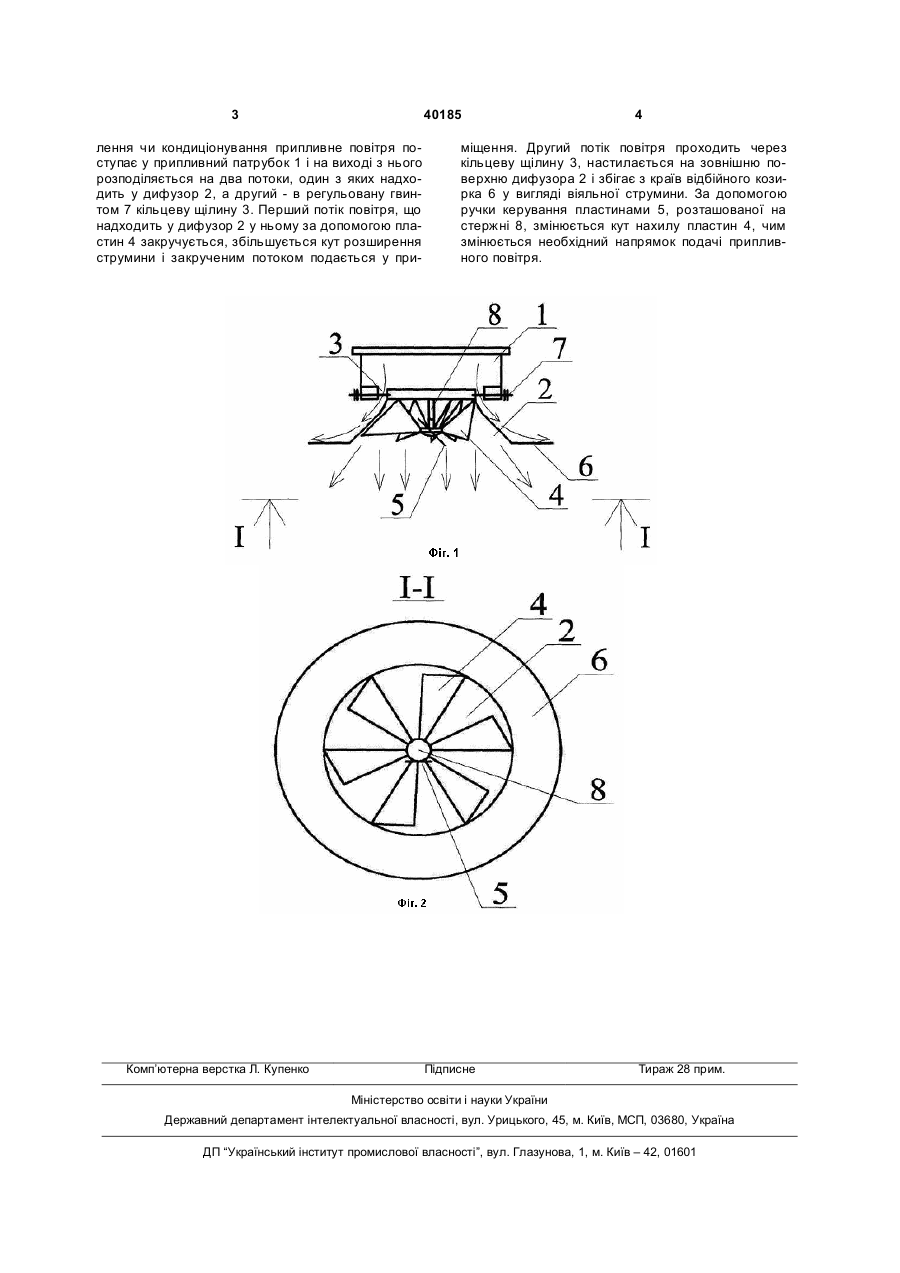

Повітророзподільник, що містить припливний патрубок, встановлений відносно вхідного перерізу дифузора з відбійним козирком з утворенням кільцевої регульованої щілини, який відрізняється тим, що додатково містить пластини, які стержнем з ручкою керування прикріплені до дифузора з можливістю зміни кута нахилу, а припливний патрубок і дифузор з'єднані гвинтом регулювання щілини. (19) (21) u200813086 (22) 11.11.2008 (24) 25.03.2009 (46) 25.03.2009, Бюл.№ 6, 2009 р. (72) ВОЗНЯК ОРЕСТ ТАРАСОВИЧ, UA, СУХОЛОВА ІРИНА ЄВГЕНІВНА, UA (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ "ЛЬВІВСЬКА ПОЛІТЕХНІКА", UA 3 40185 лення чи кондиціонування припливне повітря поступає у припливний патрубок 1 і на виході з нього розподіляється на два потоки, один з яких надходить у дифузор 2, а другий - в регульовану гвинтом 7 кільцеву щілину 3. Перший потік повітря, що надходить у дифузор 2 у ньому за допомогою пластин 4 закручується, збільшується кут розширення струмини і закрученим потоком подається у при Комп’ютерна верстка Л. Купенко 4 міщення. Другий потік повітря проходить через кільцеву щілину 3, настилається на зовнішню поверхню дифузора 2 і збігає з країв відбійного козирка 6 у вигляді віяльної струмини. За допомогою ручки керування пластинами 5, розташованої на стержні 8, змінюється кут нахилу пластин 4, чим змінюється необхідний напрямок подачі припливного повітря. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAir distributor
Автори англійськоюVozniak Orest Tarasovych, Sukholova Iryna Yevhenivna
Назва патенту російськоюВоздухораспределитель
Автори російськоюВозняк Орест Тарасович, Сухолова Ирина Евгеньевна
МПК / Мітки
МПК: F24F 13/06
Мітки: повітророзподільник
