Номер патенту: 40224

Опубліковано: 25.03.2009

Автор: Бабич Вячеслав Андрійович

Завантажити PDF файл.

Формула / Реферат

1. Реактивний двигун, що містить розташовані осесиметрично корпус, камеру згорання, сопло, осердя змінного перерізу, канали для підводу палива або його компонента/компонентів, який відрізняється тим, що камера згорання виконана тороїдальною.

2. Реактивний двигун за п. 1, який відрізняється тим, що осердя проходить через камеру згорання та сопло.

3. Реактивний двигун за пп. 1, 2, який відрізняється тим, що осердя, починаючи від перетину із камерою згорання, у напрямку до вільного кінця, складено з трьох відтинків (частин):

а) на першому з них радіус осердя зменшується;

б) на другому - збільшується;

в) на третьому - знову зменшується,

причому переходи між цими трьома частинами плавні.

4. Реактивний двигун за пп. 1-3, який відрізняється тим, що осердя виготовлене з можливістю поздовжного пересування.

5. Реактивний двигун за пп. 1-4, який відрізняється тим, що канали для підводу пального (або його компонента/компонентів) виготовлені таким чином, що пальне (або його компонент/компоненти) обтікає камеру згорання, сопло та осердя, охолоджуючи їх та нагріваючись одночасно саме (самі), і використовується для нагрівання знов поступаючого, ще холодного пального (або його компонента/компонентів).

6. Реактивний двигун за пп. 1-5, який відрізняється тим, що сопло електроізольоване від інших частин двигуна та на них подано електричну напругу протилежного знака.

7. Реактивний двигун за пп. 1-6, який відрізняється тим, що місце перетину тороїдальної камери згорання та сопла виготовлено таким, що утворює гостру кромку.

8. Реактивний двигун за пп. 1-7, який відрізняється тим, що його укомплектовано магнітогідродинамічним (МГД) генератором.

9. Реактивний двигун за пп. 1-8, який відрізняється тим, що його укомплектовано потужним конденсатором (конденсаторною батареєю).

10. Реактивний двигун за пп. 1-9, який відрізняється тим, що він споряджений вмикаючим пристроєм:

11. Реактивний двигун за пп. 1-10, який відрізняється тим, що МГД генератор, конденсатор, вмикаючий пристрій, осердя та сопло електрично з'єднані між собою у єдину схему.

12. Реактивний двигун за пп. 1-11, який відрізняється тим, що його виконано з можливістю подачі додаткової кількості пального (або його компонента/компонентів) через осердя у струмінь розпечених газів, що його обтікає.

Текст

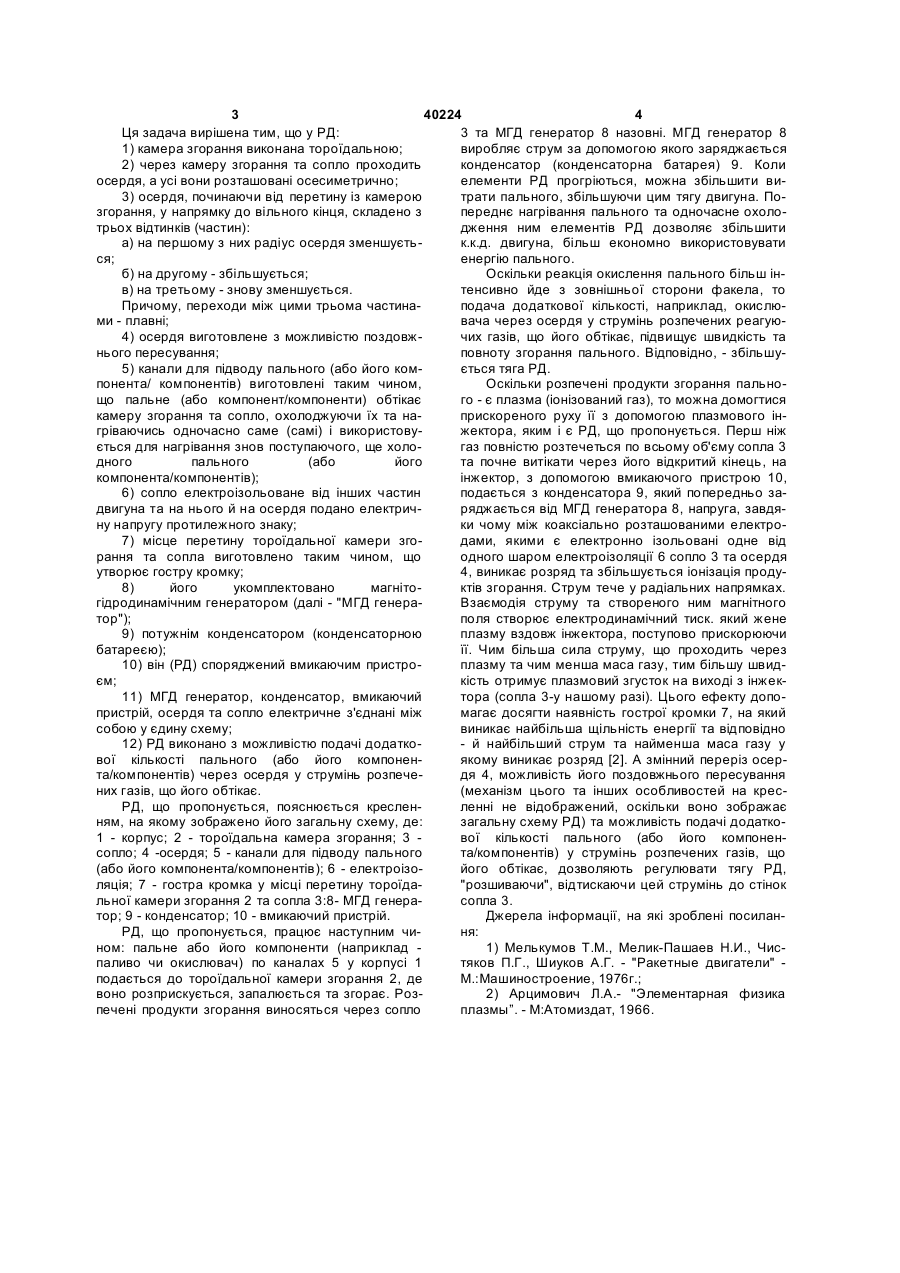

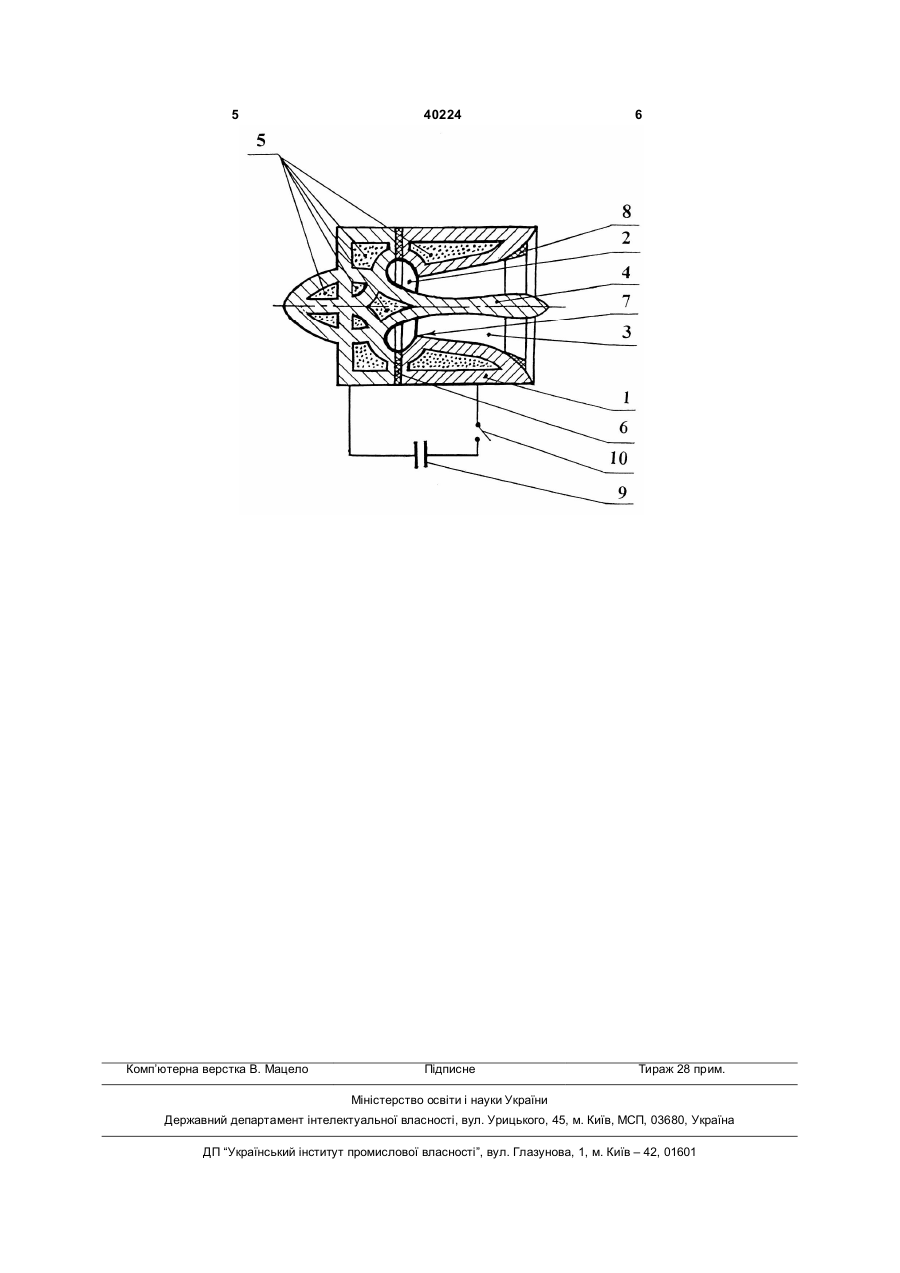

1. Реактивний двигун, що містить розташовані осесиметрично корпус, камеру згорання, сопло, осердя змінного перерізу, канали для підводу палива або його компонента/компонентів, який відрізняється тим, що камера згорання виконана тороїдальною. 2. Реактивний двигун за п. 1, який відрізняється тим, що осердя проходить через камеру згорання та сопло. 3. Реактивний двигун за пп. 1, 2, який відрізняється тим, що осердя, починаючи від перетину із камерою згорання, у напрямку до вільного кінця, складено з трьох відтинків (частин): а) на першому з них радіус осердя зменшується; б) на другому - збільшується; в) на третьому - знову зменшується, причому переходи між цими трьома частинами плавні. 4. Реактивний двигун за пп. 1-3, який відрізняється тим, що осердя виготовлене з можливістю поздовжного пересування. 5. Реактивний двигун за пп. 1-4, який відрізняється тим, що канали для підводу пального (або його компонента/компонентів) виготовлені таким чином, що пальне (або його компонент/компоненти) обті U 2 (19) 1 3 40224 4 3 та МГД генератор 8 назовні. МГД генератор 8 Ця задача вирішена тим, що у РД: виробляє струм за допомогою якого заряджається 1) камера згорання виконана тороїдальною; конденсатор (конденсаторна батарея) 9. Коли 2) через камеру згорання та сопло проходить елементи РД прогріються, можна збільшити виосердя, а усі вони розташовані осесиметрично; трати пального, збільшуючи цим тягу двигуна. По3) осердя, починаючи від перетину із камерою переднє нагрівання пального та одночасне охолозгорання, у напрямку до вільного кінця, складено з дження ним елементів РД дозволяє збільшити трьох відтинків (частин): к.к.д. двигуна, більш економно використовувати а) на першому з них радіус осердя зменшуєтьенергію пального. ся; Оскільки реакція окислення пального більш інб) на другому - збільшується; тенсивно йде з зовнішньої сторони факела, то в) на третьому - знову зменшується. подача додаткової кількості, наприклад, окислюПричому, переходи між цими трьома частинавача через осердя у струмінь розпечених реагуюми - плавні; чих газів, що його обтікає, підвищує швидкість та 4) осердя виготовлене з можливістю поздовжповноту згорання пального. Відповідно, - збільшунього пересування; ється тяга РД. 5) канали для підводу пального (або його комОскільки розпечені продукти згорання пальнопонента/ компонентів) виготовлені таким чином, го - є плазма (іонізований газ), то можна домогтися що пальне (або компонент/компоненти) обтікає прискореного руху її з допомогою плазмового інкамеру згорання та сопло, охолоджуючи їх та нажектора, яким і є РД, що пропонується. Перш ніж гріваючись одночасно саме (самі) і використовугаз повністю розтечеться по всьому об'єму сопла 3 ється для нагрівання знов поступаючого, ще холота почне витікати через його відкритий кінець, на дного пального (або його інжектор, з допомогою вмикаючого пристрою 10, компонента/компонентів); подається з конденсатора 9, який попередньо за6) сопло електроізольоване від інших частин ряджається від МГД генератора 8, напруга, завдядвигуна та на нього й на осердя подано електрички чому між коаксіально розташованими електрону напругу протилежного знаку; дами, якими є електронно ізольовані одне від 7) місце перетину тороїдальної камери згоодного шаром електроізоляції 6 сопло 3 та осердя рання та сопла виготовлено таким чином, що 4, виникає розряд та збільшується іонізація продуутворює гостру кромку; ктів згорання. Струм тече у радіальних напрямках. 8) його укомплектовано магнітоВзаємодія струму та створеного ним магнітного гідродинамічним генератором (далі - "МГД генераполя створює електродинамічний тиск. який жене тор"); плазму вздовж інжектора, поступово прискорюючи 9) потужнім конденсатором (конденсаторною її. Чим більша сила струму, що проходить через батареєю); плазму та чим менша маса газу, тим більшу швид10) він (РД) споряджений вмикаючим пристрокість отримує плазмовий згусток на виході з інжекєм; тора (сопла 3-у нашому разі). Цього ефекту допо11) МГД генератор, конденсатор, вмикаючий магає досягти наявність гострої кромки 7, на який пристрій, осердя та сопло електричне з'єднані між виникає найбільша щільність енергії та відповідно собою у єдину схему; - й найбільший струм та найменша маса газу у 12) РД виконано з можливістю подачі додаткоякому виникає розряд [2]. А змінний переріз осервої кількості пального (або його компонендя 4, можливість його поздовжнього пересування та/компонентів) через осердя у струмінь розпече(механізм цього та інших особливостей на кресних газів, що його обтікає. ленні не відображений, оскільки воно зображає РД, що пропонується, пояснюється креслензагальну схему РД) та можливість подачі додатконям, на якому зображено його загальну схему, де: вої кількості пального (або його компонен1 - корпус; 2 - тороїдальна камера згорання; 3 та/компонентів) у струмінь розпечених газів, що сопло; 4 -осердя; 5 - канали для підводу пального його обтікає, дозволяють регулювати тягу РД, (або його компонента/компонентів); 6 - електроізо"розшиваючи", відтискаючи цей струмінь до стінок ляція; 7 - гостра кромка у місці перетину тороїдасопла 3. льної камери згорання 2 та сопла 3:8- МГД генераДжерела інформації, на які зроблені посилантор; 9 - конденсатор; 10 - вмикаючий пристрій. ня: РД, що пропонується, працює наступним чи1) Мелькумов Т.М., Мелик-Пашаев Н.И., Чисном: пальне або його компоненти (наприклад тяков П.Г., Шиуков А.Г. - "Ракетные двигатели" паливо чи окислювач) по каналах 5 у корпусі 1 М.:Машиностроение, 1976г.; подається до тороїдальної камери згорання 2, де 2) Арцимович Л.А.- "Элементарная физика воно розприскується, запалюється та згорає. Розплазмы”. - М:Атомиздат, 1966. печені продукти згорання виносяться через сопло 5 Комп’ютерна верстка В. Мацело 40224 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
