Пристрій для осушення стисненого повітря

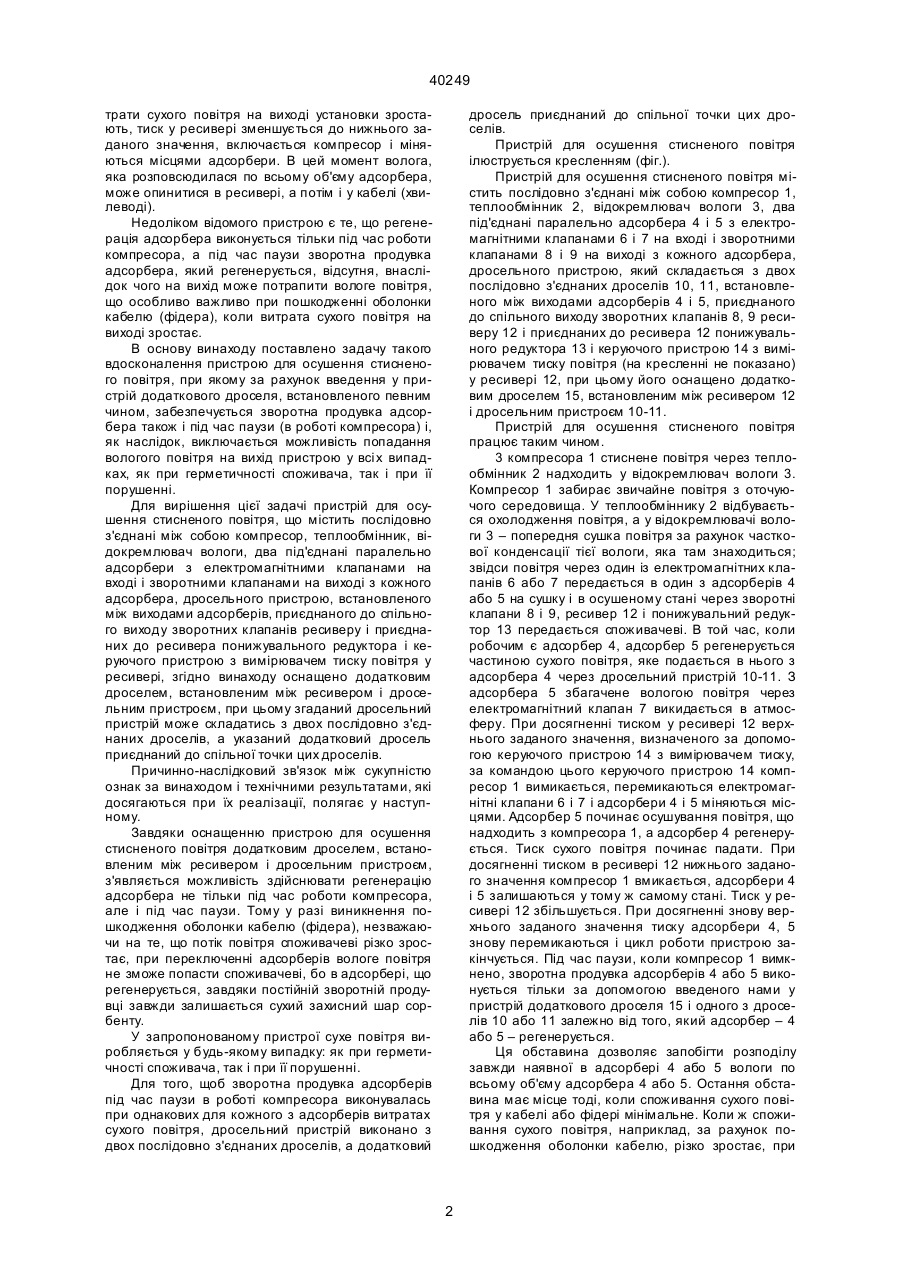

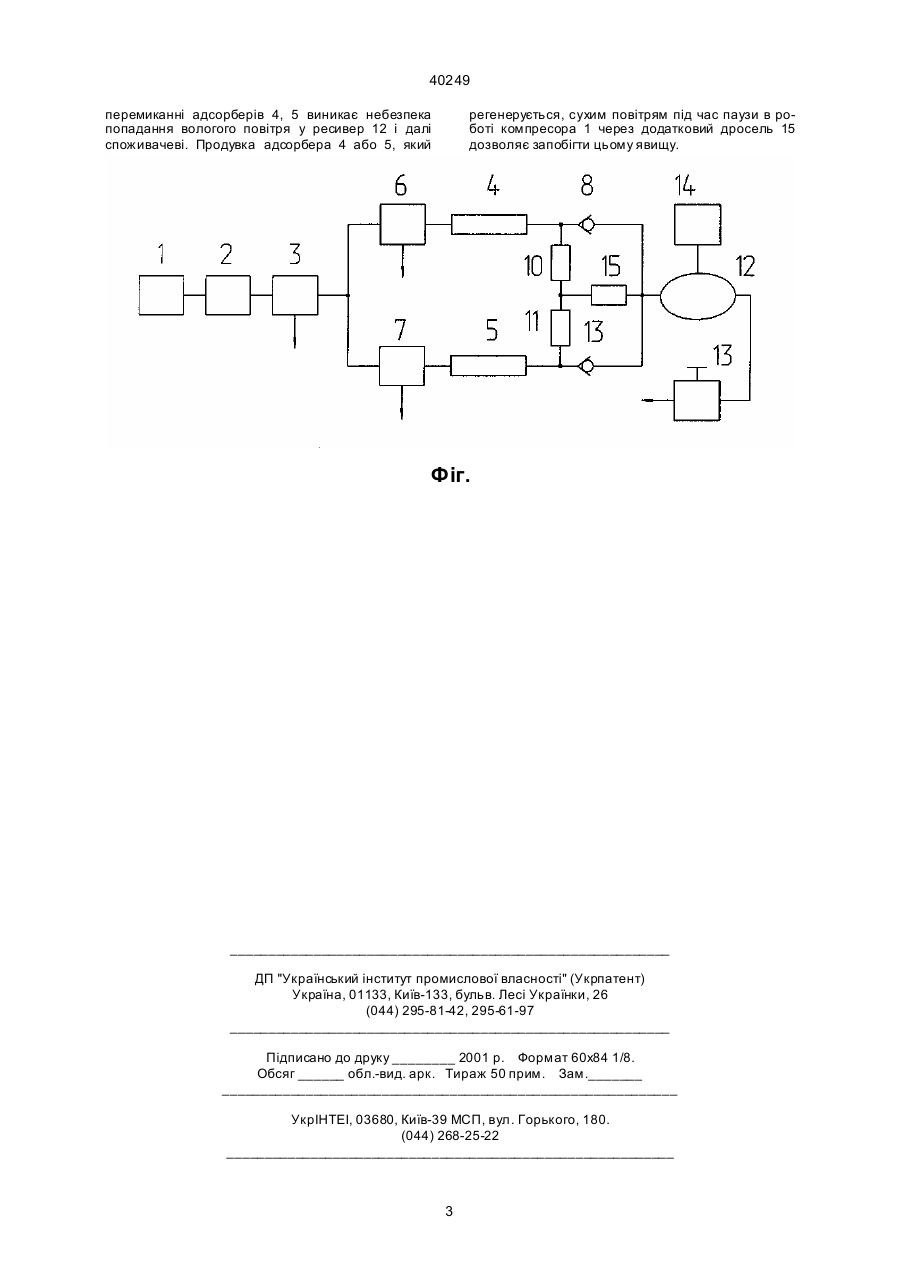

1. Пристрій для осушення стисненого повітря, що містить послідовно з'єднані між собою компресор, теплообмінник, віддільник вологи, два приєднані паралельно адсорбери з електромагнітними 40249 трати сухого повітря на виході установки зростають, тиск у ресивері зменшується до нижнього заданого значення, включається компресор і міняються місцями адсорбери. В цей момент волога, яка розповсюдилася по всьому об'єму адсорбера, може опинитися в ресивері, а потім і у кабелі (хвилеводі). Недоліком відомого пристрою є те, що регенерація адсорбера виконується тільки під час роботи компресора, а під час паузи зворотна продувка адсорбера, який регенерується, відсутня, внаслідок чого на вихід може потрапити вологе повітря, що особливо важливо при пошкодженні оболонки кабелю (фідера), коли витрата сухого повітря на виході зростає. В основу винаходу поставлено задачу такого вдосконалення пристрою для осушення стисненого повітря, при якому за рахунок введення у пристрій додаткового дроселя, встановленого певним чином, забезпечується зворотна продувка адсорбера також і під час паузи (в роботі компресора) і, як наслідок, виключається можливість попадання вологого повітря на вихід пристрою у всі х випадках, як при герметичності споживача, так і при її порушенні. Для вирішення цієї задачі пристрій для осушення стисненого повітря, що містить послідовно з'єднані між собою компресор, теплообмінник, відокремлювач вологи, два під'єднані паралельно адсорбери з електромагнітними клапанами на вході і зворотними клапанами на виході з кожного адсорбера, дросельного пристрою, встановленого між виходами адсорберів, приєднаного до спільного виходу зворотних клапанів ресиверу і приєднаних до ресивера понижувального редуктора і керуючого пристрою з вимірювачем тиску повітря у ресивері, згідно винаходу оснащено додатковим дроселем, встановленим між ресивером і дросельним пристроєм, при цьому згаданий дросельний пристрій може складатись з двох послідовно з'єднаних дроселів, а указаний додатковий дросель приєднаний до спільної точки цих дроселів. Причинно-наслідковий зв'язок між сукупністю ознак за винаходом і технічними результатами, які досягаються при їх реалізації, полягає у наступному. Завдяки оснащенню пристрою для осушення стисненого повітря додатковим дроселем, встановленим між ресивером і дросельним пристроєм, з'являється можливість здійснювати регенерацію адсорбера не тільки під час роботи компресора, але і під час паузи. Тому у разі виникнення пошкодження оболонки кабелю (фідера), незважаючи на те, що потік повітря споживачеві різко зростає, при переключенні адсорберів вологе повітря не зможе попасти споживачеві, бо в адсорбері, що регенерується, завдяки постійній зворотній продувці завжди залишається сухий захисний шар сорбенту. У запропонованому пристрої сухе повітря виробляється у будь-якому випадку: як при герметичності споживача, так і при її порушенні. Для того, щоб зворотна продувка адсорберів під час паузи в роботі компресора виконувалась при однакових для кожного з адсорберів витратах сухого повітря, дросельний пристрій виконано з двох послідовно з'єднаних дроселів, а додатковий дросель приєднаний до спільної точки цих дроселів. Пристрій для осушення стисненого повітря ілюструється кресленням (фіг.). Пристрій для осушення стисненого повітря містить послідовно з'єднані між собою компресор 1, теплообмінник 2, відокремлювач вологи 3, два під'єднані паралельно адсорбера 4 і 5 з електромагнітними клапанами 6 і 7 на вході і зворотними клапанами 8 і 9 на виході з кожного адсорбера, дросельного пристрою, який складається з двох послідовно з'єднаних дроселів 10, 11, встановленого між виходами адсорберів 4 і 5, приєднаного до спільного виходу зворотних клапанів 8, 9 ресиверу 12 і приєднаних до ресивера 12 понижувального редуктора 13 і керуючого пристрою 14 з вимірювачем тиску повітря (на кресленні не показано) у ресивері 12, при цьому його оснащено додатковим дроселем 15, встановленим між ресивером 12 і дросельним пристроєм 10-11. Пристрій для осушення стисненого повітря працює таким чином. 3 компресора 1 стиснене повітря через теплообмінник 2 надходить у відокремлювач вологи 3. Компресор 1 забирає звичайне повітря з оточуючого середовища. У теплообміннику 2 відбувається охолодження повітря, а у відокремлювачі вологи 3 – попередня сушка повітря за рахунок часткової конденсації тієї вологи, яка там знаходиться; звідси повітря через один із електромагнітних клапанів 6 або 7 передається в один з адсорберів 4 або 5 на сушку і в осушеному стані через зворотні клапани 8 і 9, ресивер 12 і понижувальний редуктор 13 передається споживачеві. В той час, коли робочим є адсорбер 4, адсорбер 5 регенерується частиною сухого повітря, яке подається в нього з адсорбера 4 через дросельний пристрій 10-11. З адсорбера 5 збагачене вологою повітря через електромагнітний клапан 7 викидається в атмосферу. При досягненні тиском у ресивері 12 верхнього заданого значення, визначеного за допомогою керуючого пристрою 14 з вимірювачем тиску, за командою цього керуючого пристрою 14 компресор 1 вимикається, перемикаються електромагнітні клапани 6 і 7 і адсорбери 4 і 5 міняються місцями. Адсорбер 5 починає осушування повітря, що надходить з компресора 1, а адсорбер 4 регенерується. Тиск сухого повітря починає падати. При досягненні тиском в ресивері 12 нижнього заданого значення компресор 1 вмикається, адсорбери 4 і 5 залишаються у тому ж самому стані. Тиск у ресивері 12 збільшується. При досягненні знову верхнього заданого значення тиску адсорбери 4, 5 знову перемикаються і цикл роботи пристрою закінчується. Під час паузи, коли компресор 1 вимкнено, зворотна продувка адсорберів 4 або 5 виконується тільки за допомогою введеного нами у пристрій додаткового дроселя 15 і одного з дроселів 10 або 11 залежно від того, який адсорбер – 4 або 5 – регенерується. Ця обставина дозволяє запобігти розподілу завжди наявної в адсорбері 4 або 5 вологи по всьому об'єму адсорбера 4 або 5. Остання обставина має місце тоді, коли споживання сухого повітря у кабелі або фідері мінімальне. Коли ж споживання сухого повітря, наприклад, за рахунок пошкодження оболонки кабелю, різко зростає, при 2 40249 перемиканні адсорберів 4, 5 виникає небезпека попадання вологого повітря у ресивер 12 і далі споживачеві. Продувка адсорбера 4 або 5, який регенерується, сухим повітрям під час паузи в роботі компресора 1 через додатковий дросель 15 дозволяє запобігти цьому явищу. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
