Установка динамічного осушення повітря підвищеної ефективності для комплексів групового зберігання озброєння та військової техніки

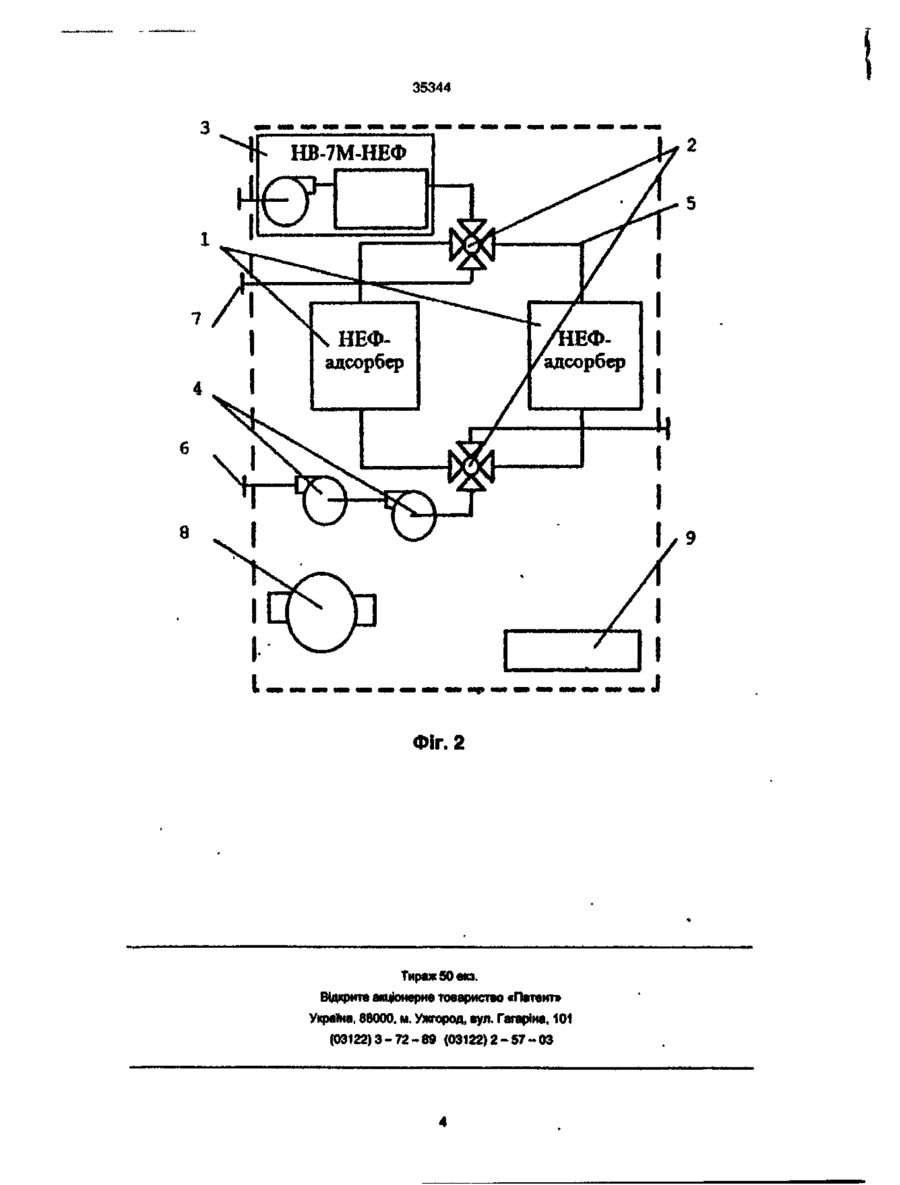

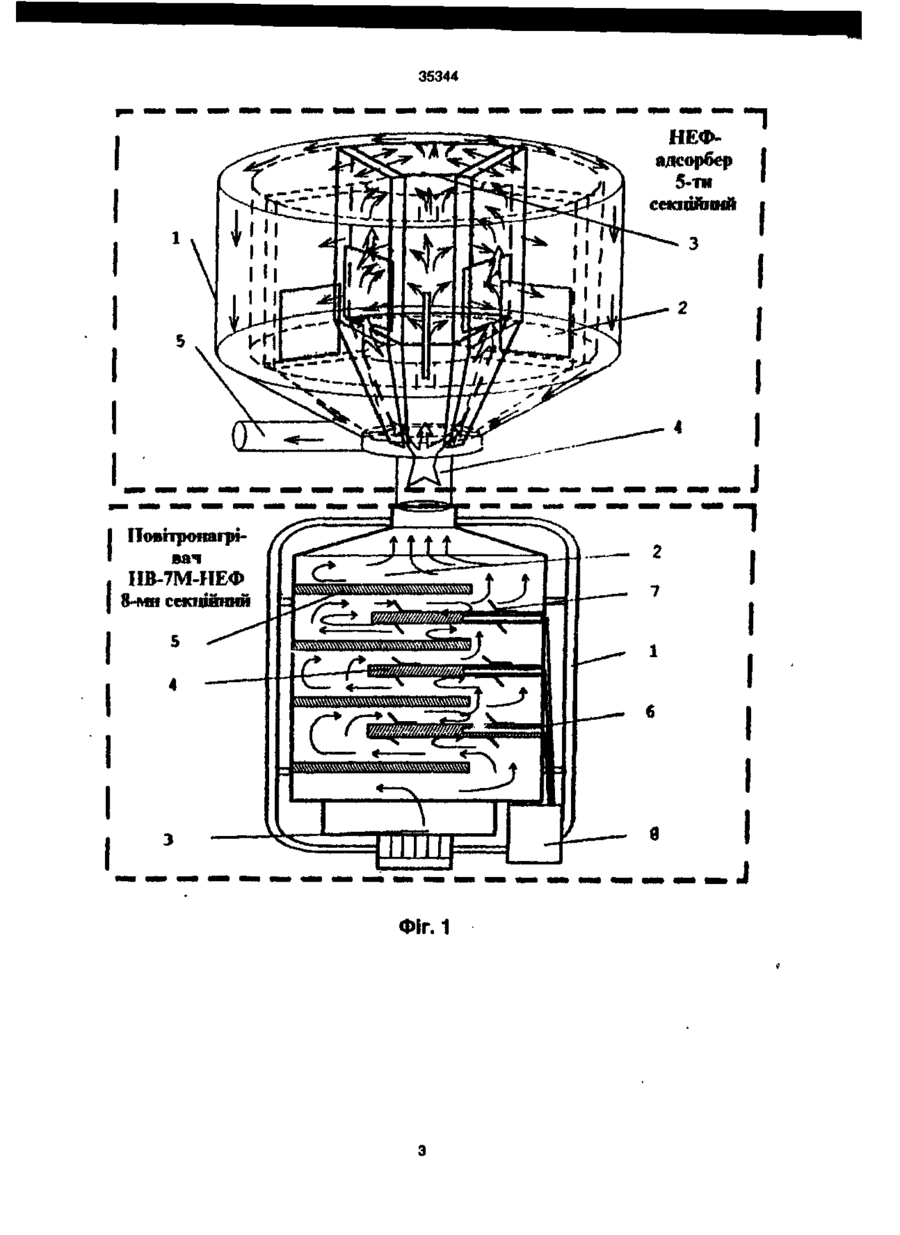

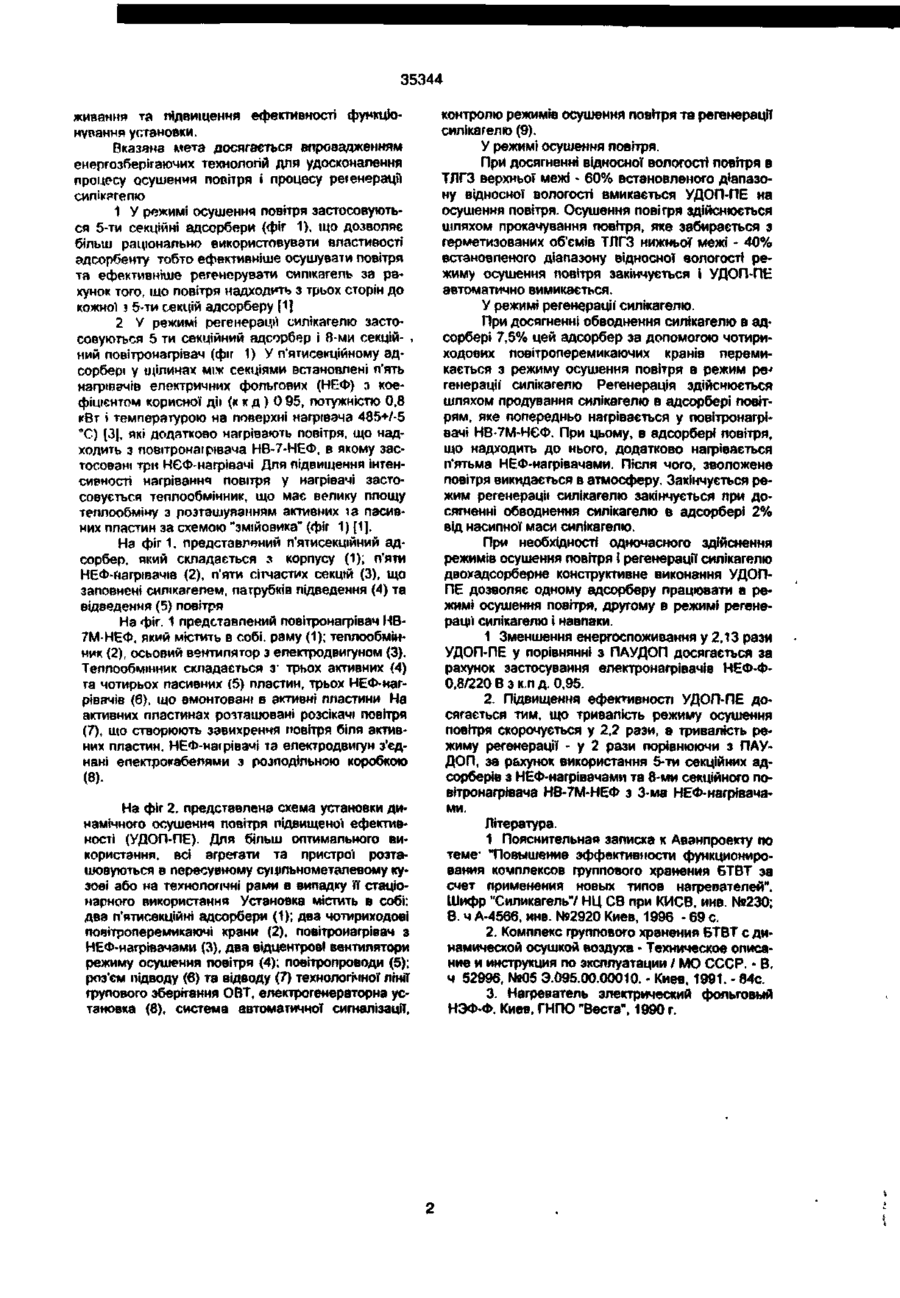

Установка динамічного осушення повітря підвищеної ефективності для комплексів групового зберігання озброєння та військової техніки, обладнання якої монтується на технологічній рамі або в суцільнометалевому кузові автолричепа і містить в 2 У режимі регенерації (відновлення) силікагелю Повітронагрівач НВ-7М має відносно високий рівень споживання дизельного палива 3,5-4 кг/год та 1 кВт/год споживання електродвигуном вентилятора, що еквівалентне споживанню електроенергії 35 7 кбт/год. В режимі регенерації в адсорбері відбувається нерівномірне нагрівання силікагелю, при цьому радіально віддалені шари слабо нагріваються, а радіально приближен! • сильно, а також, має місце перегрів адсорбенту, що веде до порушення структури силікагелю і його пошкодження [1] Тому, метою цього винаходу є усунення вказаних недоліків за рахунок зменшення енергоспо 5 СО ю со 35344 живання та підвищення ефективності функціонування установки. Вказана мета досягається впровадженням енергозберігаючих технологій для удосконалення процесу осушення повітря і процесу реіенерації СИЛІКГТЄПЮ 1 У режимі осушення повітря застосовуються 5-ти секційні адсорбери (фіг 1), що дозволяє більш раціонально використовувати властивості адсорбенту тобто ефективніше осушувати повітря та ефективніше регенерувати силікагель за рахунок того, що повітря надходить з трьох сторін до кожної з 5-ти секцій адсорберу [1] 2 V режимі регенераци силікагелю застосовуються 5 ти секційний адсорбер і 8-ми секцій- , ний повітронагрівач (фіг 1) У п'ятисекційному адсорбері у щілинах між секціями встановлені п'ять нагріпачів електричних фольгових (НЕФ) з коефіцієнтом корисної дії (к к д ) 0 95, потужністю 0,8 кВт і температурою на поверхні нагрівача 485+Л5 °С) (3), які додатково нагрівають повітря, що надходить з повітронагрівача НВ-7-НЕФ, в якому застосовані три НЄФ-нагрівачі Для підвищення інтенсивності нагрівання повітря у нагрівачі застосовується теплообмінник, що має велику площу теплообміну з розташуванням активних та пасивних пластин за схемою "змійовика" (фіг 1) [1]. Нз фіг 1, представлений п'ятисекційний адсорбер, який складається з корпусу (1); п'яти НЕФ-нагрівачів (2). п'яти сітчастих секцій (3), що заповнені силікагелем, патрубків підведення (А) та відведення (5) повітря На фіг. 1 представлений повітронагрівач НВ7М-НЕФ, який містить в собі, раму (1); теплообмінник (2), осьовий вентилятор з електродвигуном (3). Теплообмінник складається з" трьох активних (4) та чотирьох пасивних (5) ппастин, трьох НЕФ-нагрівачів (6), що вмонтовані в активні пластини На активних пластинах розташовані розсікачі повітря (7), що створюють завихрення повітря біля активних пластин. НЕФ-нафівачі та електродвигун з'єднані електрокабелями з розподільною коробкою (8). На фіг 2. представлена схема установки динамічного осушення повітря підвищеної ефекти&ності (УДОП-ПЕ). Для більш оптимального використання, всі агрегати та пристрої розташовуються в пересувному суцільнометалевому кузові або на технологічні рами в випадку її стаціонарного використання Установка містить в собі: два п'ятисекційні адсорбери (1); два чотириходові поеітроперемикаючі крани (2), повітронагрівач з НЕФ-нагрівачами (3), два відцентрові вентилятори режиму осушення повітря (4); повітропроводи (5); роз'ем підводу (6) та відводу (7) технологічної лінії групового зберігання ОВТ, є лею регенераторна установка (8), система автоматичної сигналізації, контролю режимів осушення повітря та регенерації силікагелю (9). У режимі осушення повітря. Прй досягненні відносної вологості повітря в ТЛГЗ верхньої межі - 60% встановленого діапазону відносної вологості вмикається УДОП-ПЕ на осушення повітря. Осушення повітря здійснюється шляхом прокачування повітря, яке забирається з герметизованих об'ємів ТЛГЗ нижньої межі - 40% встановленого діапазону відносної вологості режиму осушення повітря закінчується і УДОП-ПЕ автоматично вимикається. У режимі регенерації силікагелю. При досягненні обводнення силікагелю в адсорбері 7,5% цей адсорбер за допомогою чотириходових повітроперемикаючих кранів перемикається з режиму осушення повітря в режим p e j генерації силікагелю Регенерація здійснюється шляхом продування силікагелю в адсорбері повітрям, яке попередньо нагрівається у повітронагрівачі НВ-7М-НЄФ. При цьому, в адсорбері повітря, що надходить до нього, додатково нагрівається п'ятьма НЕФ-нагрівачами. Після чого, зволожене повітря викидається в атмосферу. Закінчується режим регенерації силікагелю закінчується при досягненні обводнення силікагелю вадсорбері 2% від насипної маси силікагелю. При необхідності одночасного здійснення режимів осушення повітря і регенерації силікагелю двохадсорберне конструктивне виконання УДОППЕ дозволяє одному адсорберу працювати в режимі осушення повітря, другому в режимі регенерації сипікагелю і навпаки. 1 Зменшення енергоспоживання у 2,13 рази УДОП-ПЕ у порівнянні з ПАУДОП досягається за рахунок застосування електронагрівачів НЕФ-Ф0,8/220 В з к.п д. 0,95. 2. Підвищення ефективності УДОП-ПЕ досягається тим, що тривалість режиму осушення повітря скорочується у 2,2 рази, а тривалість режиму регенерації - у 2 рази порівнюючи з ПАУДОП, за рахунок використання 5-ти секційних адсорберів з НЕФ-нагрівачами та 8-ми секційного повітронагрівача НВ-7М-НЕФ з 3-ма НЕФ-нагрівачами Література. 1 Пояснительная записка к Аванпроекту по теме' "Повышение эффективности функционирования комплексов группового хранения БТВТ за счет применения новых типов нагревателей". Шифр "Сипикагель'7 НЦ СВ при КИСВ, инв. №230; В. ч А-4566, инв. №2920 Киев, 1996 - 69 с. 2. Комплекс группового хранения БТВТ с динамической осушкой воздуха - Техническое описание и инструкция по эксплуатации / МО СССР. - В. ч 52996, №05 Э.095.00.00010. - Киев, 1991. - 84с. 3. Нагреватель электрический фольговый НЭФ-Ф. Киев. ГНПО "Веста", 1990 г. 35344 Повітронагрівач ІІВ-7М-НЕФ 8-ми секційний ФІГ. 1 35344 ЧНЕФадсорбер ЕФадсорбер 6 | Ч_У Фіг. 2 Тираж 50 екэ. Відкрите акціонерне товариство «Патент» УкраТна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
