Пристрій для подачі припливного повітря

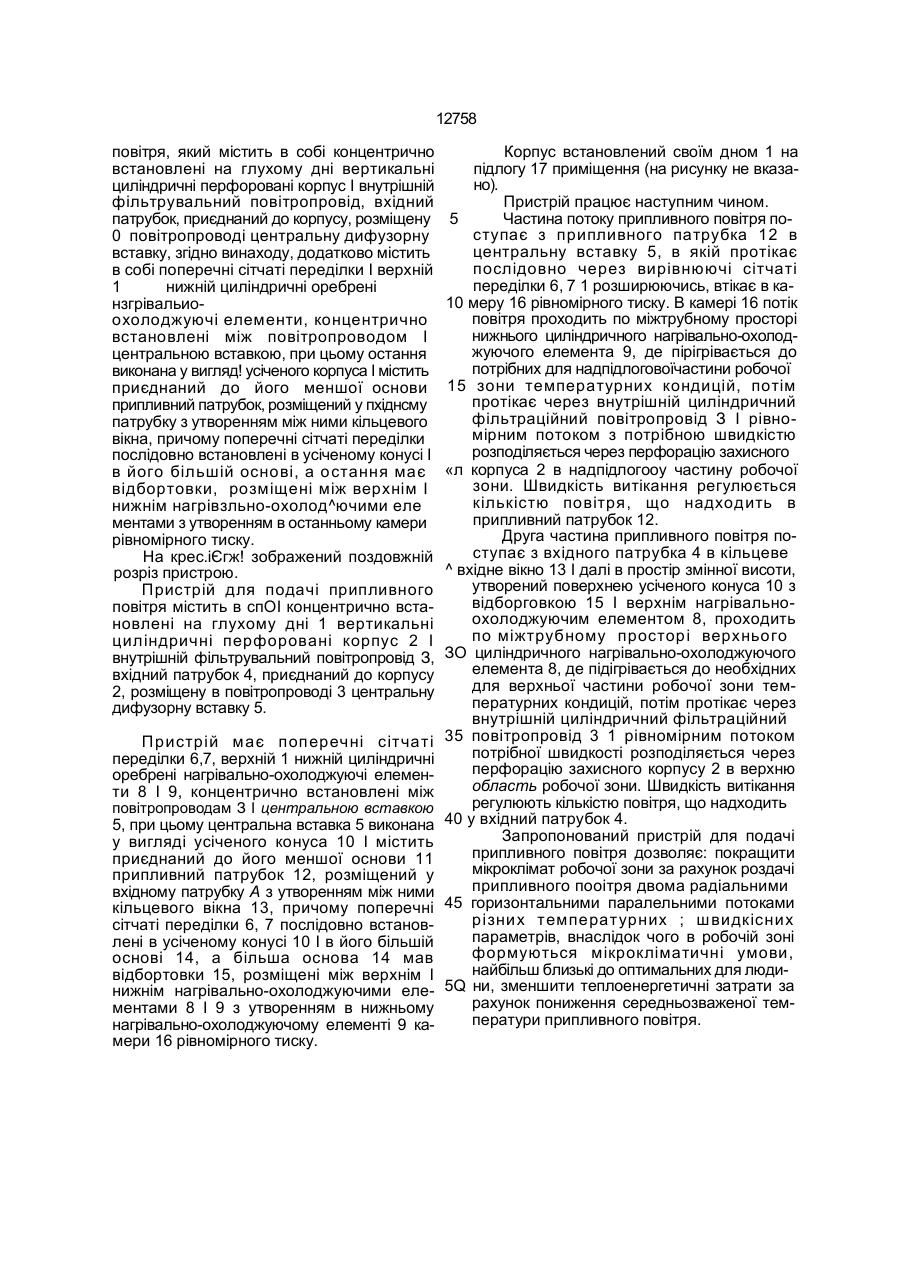

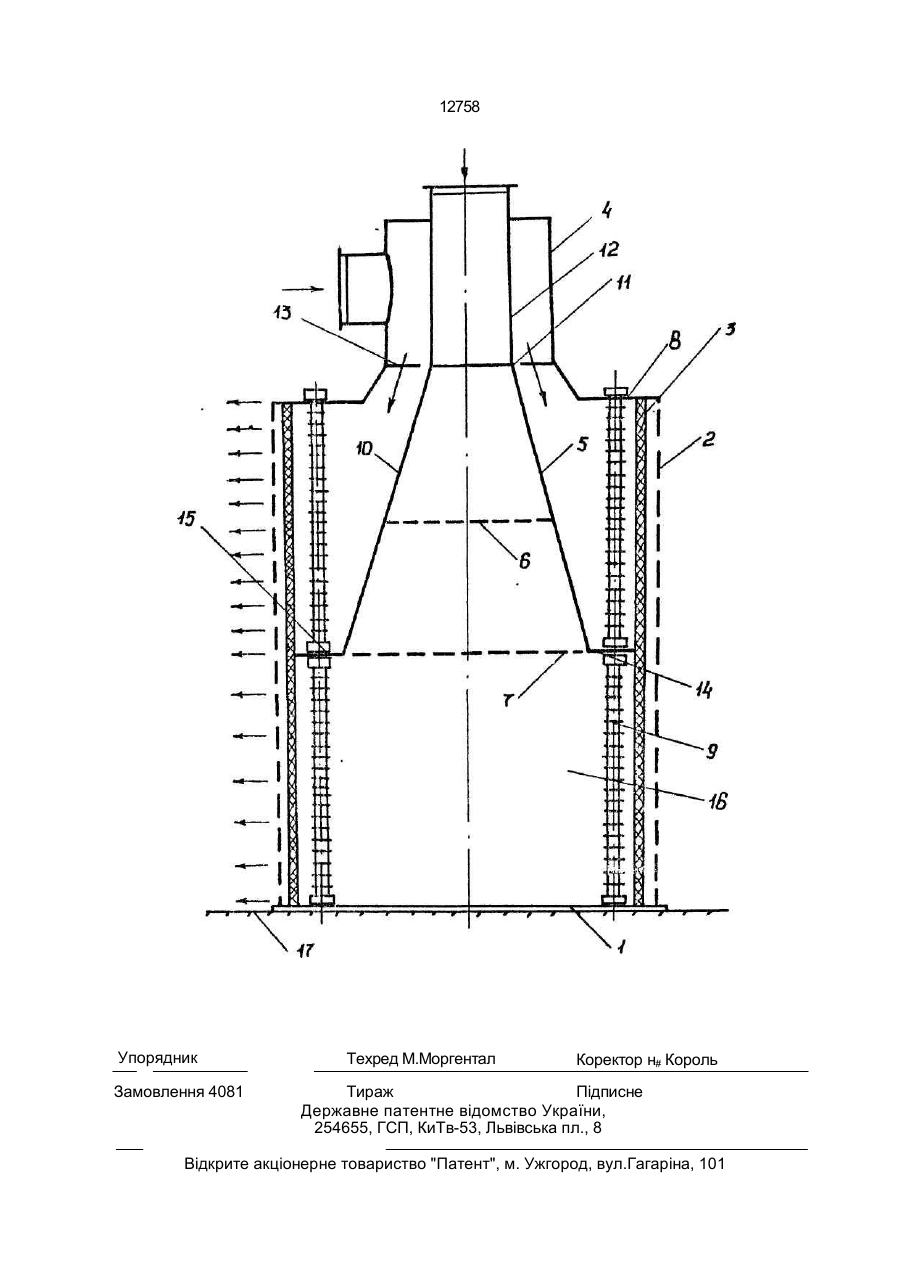

Устройство для подачи приточного воз духа, содержащее концентрично установ ленные на глухом днище вертикальные цилиндрические перфорированные корпус и внутренний фильтровальный воздуховод, входной патрубок, присоединенный к корпусу, размещенную в воздуховоде Винахід відноситься до вентиляційної техніки І може бути використаний в припливних системах вентиляції. Відомий І найбільш близьким до запропонованого винаходу є пристрій для подачі припливного повітря, який містить концентрично встановлені на глухому дні вертикальні циліндричні перфоровані корпус і внутрішній фільтрувальний повітропровід, вхідний патрубок, приєднаний до корпусу, розміщену в повітропроводі центральну дифузорну вставку. Однак даний пристрій не здійснює подач) припливного повітря двома горизонтальними паралельними потоками з регульованими температурними кондиціями, тому що в ньо центральную диффузорную вставку, о т л и ч а ю щ е е с я тем, что устройство снабжено поперечными сетчатыми перегородками и верхним и нижними цилиндрическими оребренными нагревательно-охладительными элементами, концентрично установленными между воздуховодом центральной вставкой, при этом последняя выполнена в виде усеченного конуса и снабжена присоединенным к его меньшему основанию приточным патрубком, расположенным во входном патрубке с образованием между ними кольцевого окна, причем поперечные сетчатые перегородки последовательно установлены в усеченном конусе и в его большем основании, а последнее имеет отбортовки, расположенные между верхним и нижним нагревательно-охладительными элементами с образованием в последнем камеры равномерного давления. му відсутні нагрівально-охолоджуючі елементи, а також можливість розділення потоку на надпідлогову І верхню частину. В основу винаходу поставлене завдання вдосконалення пристрою для подачі припливного повітря так, щоб за рахунок розділення припливного потоку і використання нагрівально-охолоджуючих елементів забезпечувалась подача припливного повітря в робочу зону надпідлоговим і верхнім радіальними горизонтальними паралельними потоками з регульованими температурними кондиціями, що покращить мікроклімат в робочій зоні. Поставлене завдання вирішується тим, що відомий пристрій для подачі припливної о С > го сл 00 О 12758 повітря, який містить в собі концентрично встановлені на глухому дні вертикальні циліндричні перфоровані корпус І внутрішній фільтрувальний повітропровід, вхідний патрубок, приєднаний до корпусу, розміщену 0 повітропроводі центральну дифузорну вставку, згідно винаходу, додатково містить в собі поперечні сітчаті переділки І верхній 1 нижній циліндричні оребрені нзгрівальиоохолоджуючі елементи, концентрично встановлені між повітропроводом І центральною вставкою, при цьому остання виконана у вигляд! усіченого корпуса І містить приєднаний до його меншої основи припливний патрубок, розміщений у пхіднсму патрубку з утворенням між ними кільцевого вікна, причому поперечні сітчаті переділки послідовно встановлені в усіченому конусі І в його більшій основі, а остання має відбортовки, розміщені між верхнім І нижнім нагрівзльно-охолод^ючими еле ментами з утворенням в останньому камери рівномірного тиску. На крес.іЄгж! зображений поздовжній розріз пристрою. Пристрій для подачі припливного повітря містить в спОІ концентрично встановлені на глухому дні 1 вертикальні циліндричні перфоровані корпус 2 І внутрішній фільтрувальний повітропровід З, вхідний патрубок 4, приєднаний до корпусу 2, розміщену в повітропроводі 3 центральну дифузорну вставку 5. Пристрій має поперечні сітчаті переділки 6,7, верхній 1 нижній циліндричні оребрені нагрівально-охолоджуючі елементи 8 І 9, концентрично встановлені між повітропроводам З І центральною вставкою 5, при цьому центральна вставка 5 виконана у вигляді усіченого конуса 10 І містить приєднаний до його меншої основи 11 припливний патрубок 12, розміщений у вхідному патрубку А з утворенням між ними кільцевого вікна 13, причому поперечні сітчаті переділки 6, 7 послідовно встановлені в усіченому конусі 10 І в його більшій основі 14, а більша основа 14 мав відбортовки 15, розміщені між верхнім І нижнім нагрівально-охолоджуючими елементами 8 І 9 з утворенням в нижньому нагрівально-охолоджуючому елементі 9 камери 16 рівномірного тиску. Корпус встановлений своїм дном 1 на підлогу 17 приміщення (на рисунку не вказано). Пристрій працює наступним чином. 5 Частина потоку припливного повітря поступає з припливного патрубка 12 в центральну вставку 5, в якій протікає послідовно через вирівнюючі сітчаті переділки 6, 7 1 розширюючись, втікає в ка10 меру 16 рівномірного тиску. В камері 16 потік повітря проходить по міжтрубному просторі нижнього циліндричного нагрівально-охолоджуючого елемента 9, де пірігрівається до потрібних для надпідлоговоїчастини робочої 15 зони температурних кондицій, потім протікає через внутрішній циліндричний фільтраційний повітропровід З І рівномірним потоком з потрібною швидкістю розподіляється через перфорацію захисного «л корпуса 2 в надпідлогооу частину робочої зони. Швидкість витікання регулюється кількістю повітря, що надходить в припливний патрубок 12. Друга частина припливного повітря поступає з вхідного патрубка 4 в кільцеве ^ вхідне вікно 13 І далі в простір змінної висоти, утворений поверхнею усіченого конуса 10 з відборговкою 15 І верхнім нагрівальноохолоджуючим елементом 8, проходить по міжтрубному просторі верхнього ЗО циліндричного нагрівально-охолоджуючого елемента 8, де підігрівається до необхідних для верхньої частини робочої зони температурних кондицій, потім протікає через внутрішній циліндричний фільтраційний 35 повітропровід 3 1 рівномірним потоком потрібної швидкості розподіляється через перфорацію захисного корпусу 2 в верхню область робочої зони. Швидкість витікання регулюють кількістю повітря, що надходить 40 у вхідний патрубок 4. Запропонований пристрій для подачі припливного повітря дозволяє: покращити мікроклімат робочої зони за рахунок роздачі припливного пооітря двома радіальними 45 горизонтальними паралельними потоками різних температурних ; швидкісних параметрів, внаслідок чого в робочій зоні формуються мікрокліматичні умови, найбільш близькі до оптимальних для люди5Q ни, зменшити теплоенергетичні затрати за рахунок пониження середньозваженої температури припливного повітря. 12758 Упорядник Замовлення 4081 Техред М.Моргентал Коректор н# Король Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
