Легкий протипиловий респіратор

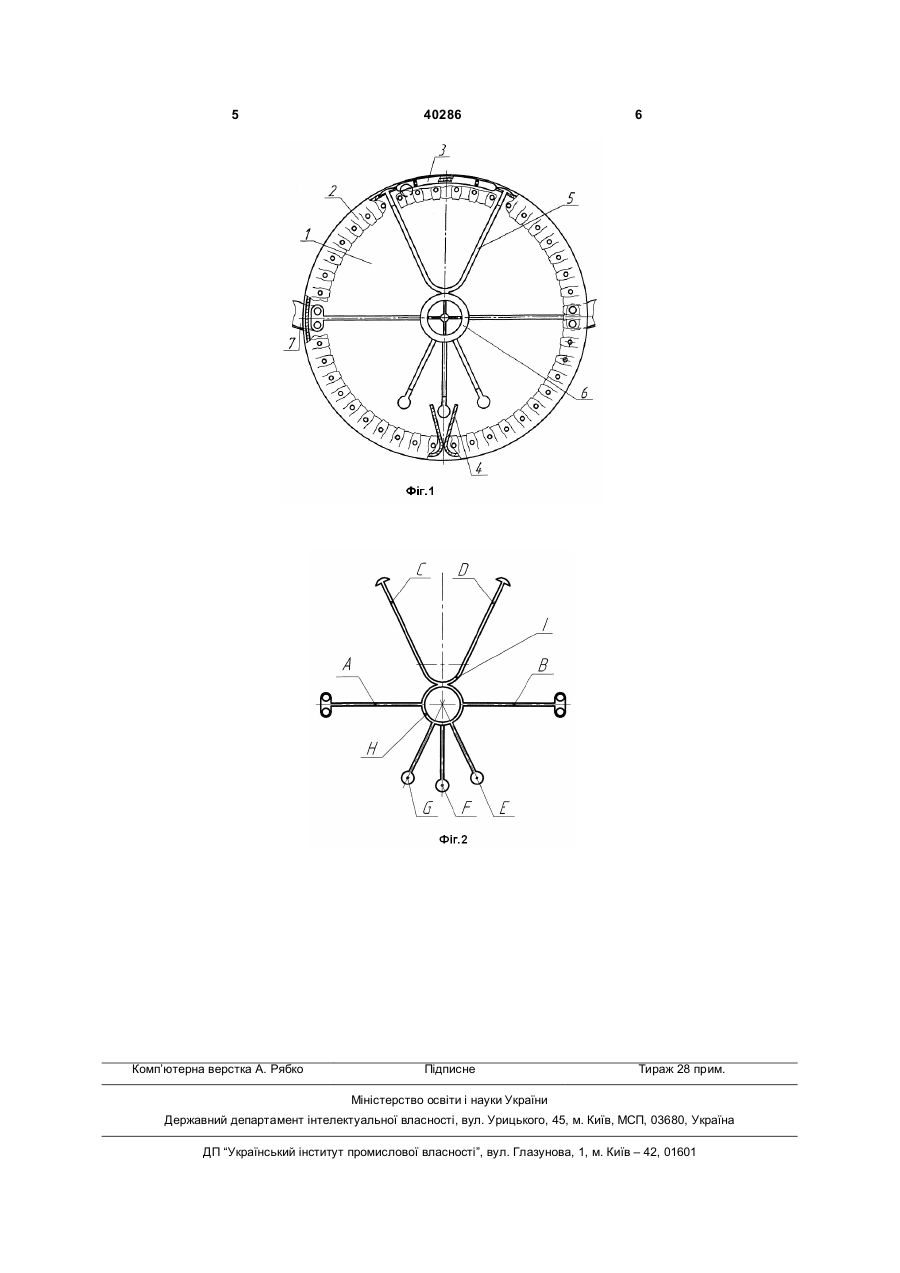

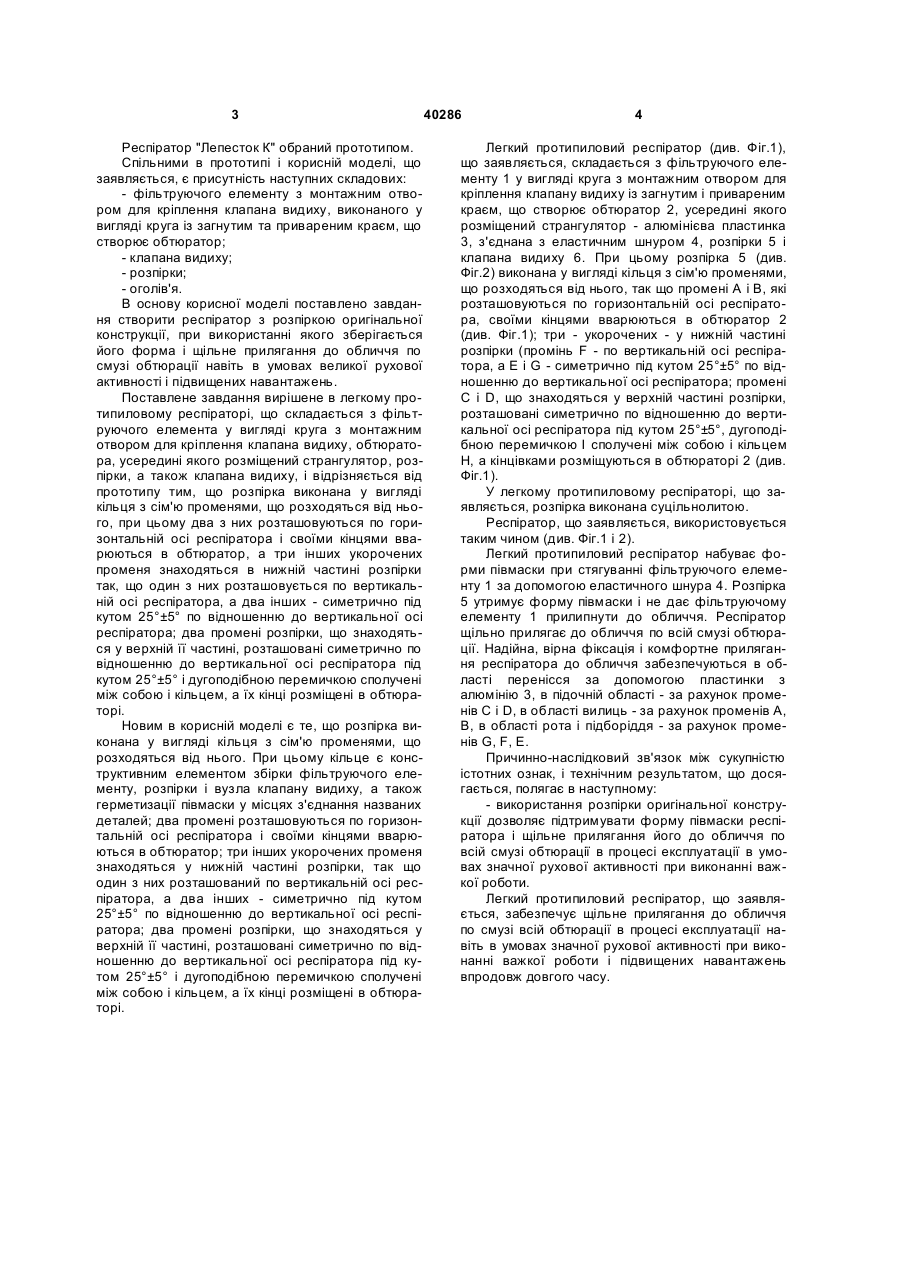

Легкий протипиловий респіратор, що складається з фільтруючого елемента у вигляді круга з монтажним отвором для кріплення клапана видиху із загнутим і привареним краєм, що створює обтюратор, усередині якого розміщений странгулятор пластинка з алюмінію, з'єднана з еластичним шнуром, розпірки і клапана видиху, який відрізняєть 3 Респіратор "Лепесток К" обраний прототипом. Спільними в прототипі і корисній моделі, що заявляється, є присутність наступних складових: - фільтруючого елементу з монтажним отвором для кріплення клапана видиху, виконаного у вигляді круга із загнутим та привареним краєм, що створює обтюратор; - клапана видиху; - розпірки; - оголів'я. В основу корисної моделі поставлено завдання створити респіратор з розпіркою оригінальної конструкції, при використанні якого зберігається його форма і щільне прилягання до обличчя по смузі обтюрації навіть в умовах великої рухової активності і підвищених навантажень. Поставлене завдання вирішене в легкому протипиловому респіраторі, що складається з фільтруючого елемента у вигляді круга з монтажним отвором для кріплення клапана видиху, обтюратора, усередині якого розміщений странгулятор, розпірки, а також клапана видиху, і відрізняється від прототипу тим, що розпірка виконана у вигляді кільця з сім'ю променями, що розходяться від нього, при цьому два з них розташовуються по горизонтальній осі респіратора і своїми кінцями вварюються в обтюратор, а три інших укорочених променя знаходяться в нижній частині розпірки так, що один з них розташовується по вертикальній осі респіратора, а два інших - симетрично під кутом 25°±5° по відношенню до вертикальної осі респіратора; два промені розпірки, що знаходяться у верхній її частині, розташовані симетрично по відношенню до вертикальної осі респіратора під кутом 25°±5° і дугоподібною перемичкою сполучені між собою і кільцем, а їх кінці розміщені в обтюраторі. Новим в корисній моделі є те, що розпірка виконана у вигляді кільця з сім'ю променями, що розходяться від нього. При цьому кільце є конструктивним елементом збірки фільтруючого елементу, розпірки і вузла клапану видиху, а також герметизації півмаски у місцях з'єднання названих деталей; два промені розташовуються по горизонтальній осі респіратора і своїми кінцями вварюються в обтюратор; три інших укорочених променя знаходяться у нижній частині розпірки, так що один з них розташований по вертикальній осі респіратора, а два інших - симетрично під кутом 25°±5° по відношенню до вертикальної осі респіратора; два промені розпірки, що знаходяться у верхній її частині, розташовані симетрично по відношенню до вертикальної осі респіратора під кутом 25°±5° і дугоподібною перемичкою сполучені між собою і кільцем, а їх кінці розміщені в обтюраторі. 40286 4 Легкий протипиловий респіратор (див. Фіг.1), що заявляється, складається з фільтруючого елементу 1 у вигляді круга з монтажним отвором для кріплення клапану видиху із загнутим і привареним краєм, що створює обтюратор 2, усередині якого розміщений странгулятор - алюмінієва пластинка 3, з'єднана з еластичним шнуром 4, розпірки 5 і клапана видиху 6. При цьому розпірка 5 (див. Фіг.2) виконана у вигляді кільця з сім'ю променями, що розходяться від нього, так що промені А і В, які розташовуються по горизонтальній осі респіратора, своїми кінцями вварюються в обтюратор 2 (див. Фіг.1); три - укорочених - у нижній частині розпірки (промінь F - по вертикальній осі респіратора, а Е і G - симетрично під кутом 25°±5° по відношенню до вертикальної осі респіратора; промені С і D, що знаходяться у верхній частині розпірки, розташовані симетрично по відношенню до вертикальної осі респіратора під кутом 25°±5°, дугоподібною перемичкою І сполучені між собою і кільцем Н, а кінцівками розміщуються в обтюраторі 2 (див. Фіг.1). У легкому протипиловому респіраторі, що заявляється, розпірка виконана суцільнолитою. Респіратор, що заявляється, використовується таким чином (див. Фіг.1 і 2). Легкий протипиловий респіратор набуває форми півмаски при стягуванні фільтруючого елементу 1 за допомогою еластичного шнура 4. Розпірка 5 утримує форму півмаски і не дає фільтруючому елементу 1 прилипнути до обличчя. Респіратор щільно прилягає до обличчя по всій смузі обтюрації. Надійна, вірна фіксація і комфортне прилягання респіратора до обличчя забезпечуються в області перенісся за допомогою пластинки з алюмінію 3, в підочній області - за рахунок променів С і D, в області вилиць - за рахунок променів А, В, в області рота і підборіддя - за рахунок променів G, F, Е. Причинно-наслідковий зв'язок між сукупністю істотних ознак, і технічним результатом, що досягається, полягає в наступному: - використання розпірки оригінальної конструкції дозволяє підтримувати форму півмаски респіратора і щільне прилягання його до обличчя по всій смузі обтюрації в процесі експлуатації в умовах значної рухової активності при виконанні важкої роботи. Легкий протипиловий респіратор, що заявляється, забезпечує щільне прилягання до обличчя по смузі всій обтюрації в процесі експлуатації навіть в умовах значної рухової активності при виконанні важкої роботи і підвищених навантажень впродовж довгого часу. 5 Комп’ютерна верстка А. Рябко 40286 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
