Спосіб сигналізації врізки бокового стовбура свердловини та клиновий відхилювач для його здійснення
Номер патенту: 40290
Опубліковано: 16.07.2001
Автори: Еременко Василь Федорович, Лещинська Ніна Луківна, Кононюк Борис Андронович, Лилак Микола Миколайович
Формула / Реферат
1.Спосіб сигналізації врізки бокового стовбура свердловини, що містить сигналізацію моменту початку різання відхилювана за спадом навантаження на крюку, що утримує колону, сигналізацію моменту початку проміжної фази різання шляхом фіксації оператором наявності у вихідному потоці промивки перших і других маркерних стружок, оцінку часу завершення врізки бокового стовбура свердловини, який відрізняється тим, що час завершення врізки визначають за формулою:
t=(100/L1 -l)· tм – tпм,
де L1 - відстань між верхніми краями першого і другого елементів маркерної сигналізації у % величини великого діаметру відхилюючої поверхні;
tм - інтервал часу між виносом перших і других маркерних стружок;
tпм, - час підйому маркерних стружок до гирла свердловини.
2.Клиновий відхилювач для сигналізації врізки бокового стовбура свердловини, що містить корпус із розташованою вгорі відхилюючою похилою поверхнею і жорстко зв'язані з корпусом, розташовані на відхилюючій похилій поверхні легко розбурювані перший і другий елементи маркерної сигналізації, який відрізняється тим, що перший елемент маркерної сигналізації розташований на відрізку вище 70% висоти відхилюючої похилої поверхні, другий елемент маркерної сигналізації - нижче 15% цієї висоти.
Текст

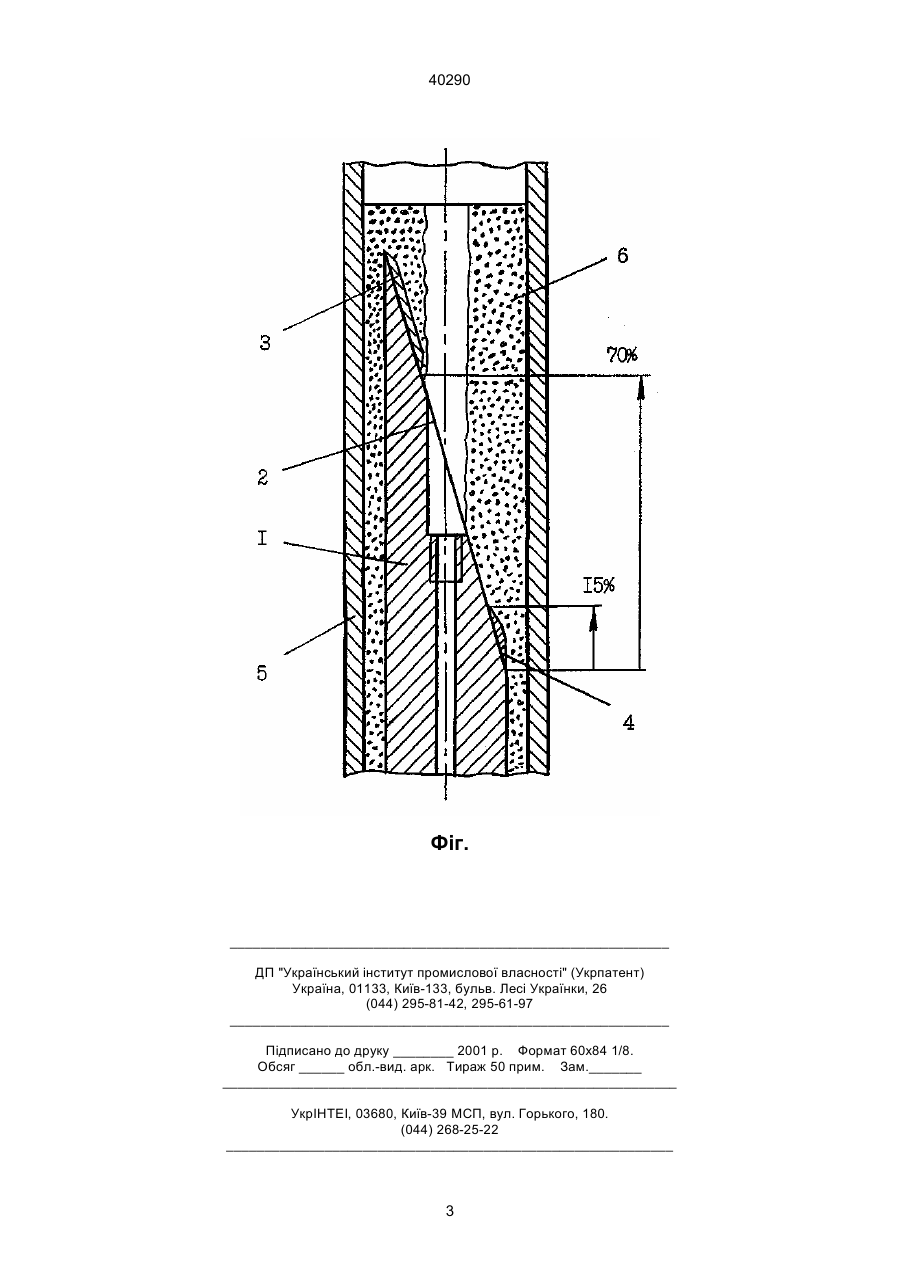

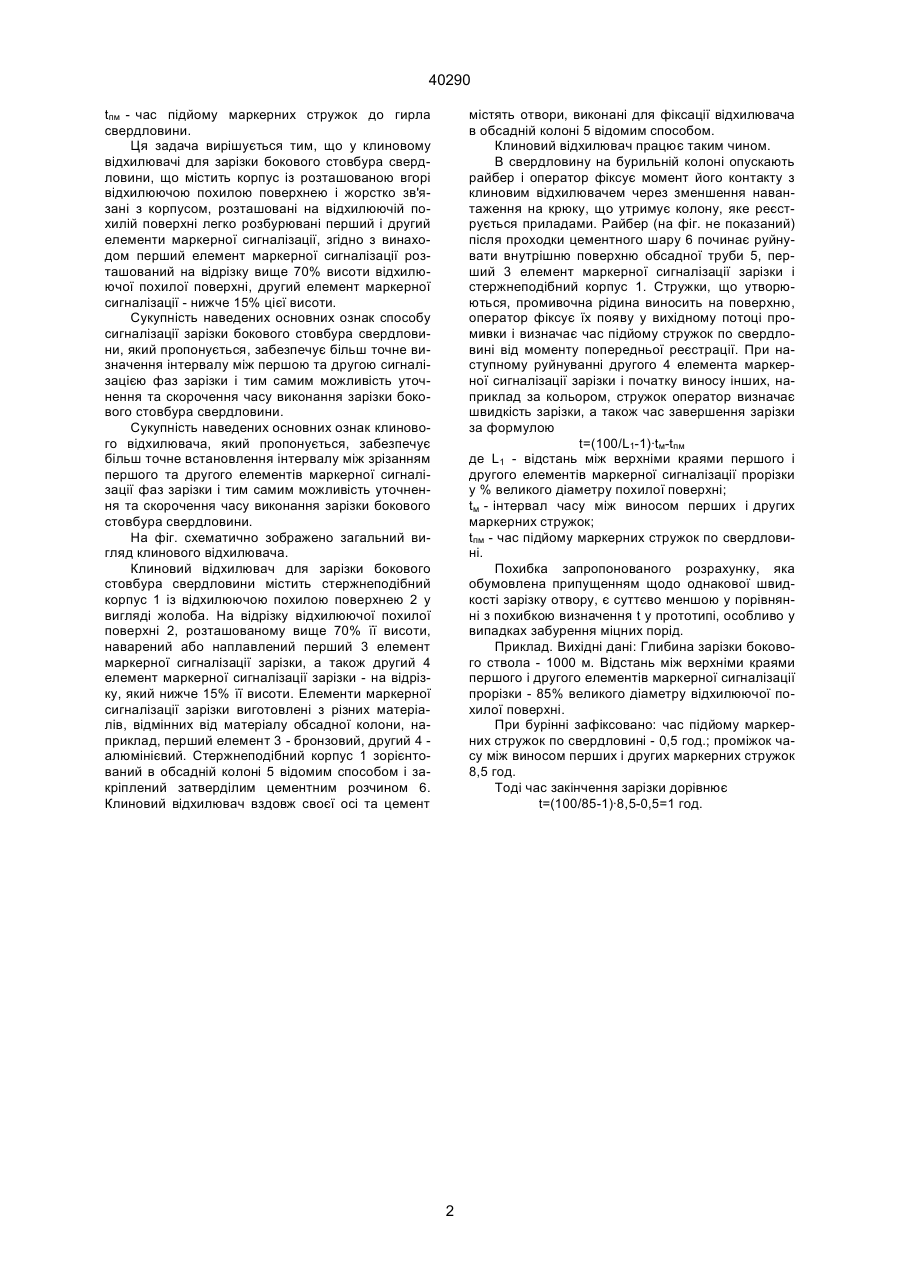

1. Спосіб сигналізації врізки бокового стовбура свердловини, що містить сигналізацію моменту початку різання відхилювача за спадом навантаження на крюку, що утримує колону, сигналізацію моменту початку проміжної фази різання шляхом фіксації оператором наявності у вихідному потоці промивки перших і других маркерних стружок, оцінку часу завершення врізки бокового стовбура свердловини, який відрізняється тим, що час завершення врізки визначають за формулою: 40290 tпм - час підйому маркерних стружок до гирла свердловини. Ця задача вирішується тим, що у клиновому відхилювачі для зарізки бокового стовбура свердловини, що містить корпус із розташованою вгорі відхилюючою похилою поверхнею і жорстко зв'язані з корпусом, розташовані на відхилюючій похилій поверхні легко розбурювані перший і другий елементи маркерної сигналізації, згідно з винаходом перший елемент маркерної сигналізації розташований на відрізку вище 70% висоти відхилюючої похилої поверхні, другий елемент маркерної сигналізації - нижче 15% цієї висоти. Сукупність наведених основних ознак способу сигналізації зарізки бокового стовбура свердловини, який пропонується, забезпечує більш точне визначення інтервалу між першою та другою сигналізацією фаз зарізки і тим самим можливість уточнення та скорочення часу виконання зарізки бокового стовбура свердловини. Сукупність наведених основних ознак клинового відхилювача, який пропонується, забезпечує більш точне встановлення інтервалу між зрізанням першого та другого елементів маркерної сигналізації фаз зарізки і тим самим можливість уточнення та скорочення часу виконання зарізки бокового стовбура свердловини. На фіг. схематично зображено загальний вигляд клинового відхилювача. Клиновий відхилювач для зарізки бокового стовбура свердловини містить стержнеподібний корпус 1 із відхилюючою похилою поверхнею 2 у вигляді жолоба. На відрізку відхилюючої похилої поверхні 2, розташованому вище 70% її висоти, наварений або наплавлений перший 3 елемент маркерної сигналізації зарізки, а також другий 4 елемент маркерної сигналізації зарізки - на відрізку, який нижче 15% її висоти. Елементи маркерної сигналізації зарізки виготовлені з різних матеріалів, відмінних від матеріалу обсадної колони, наприклад, перший елемент 3 - бронзовий, другий 4 алюмінієвий. Стержнеподібний корпус 1 зорієнтований в обсадній колоні 5 відомим способом і закріплений затверділим цементним розчином 6. Клиновий відхилювач вздовж своєї осі та цемент містять отвори, виконані для фіксації відхилювача в обсадній колоні 5 відомим способом. Клиновий відхилювач працює таким чином. В свердловину на бурильній колоні опускають райбер і оператор фіксує момент його контакту з клиновим відхилювачем через зменшення навантаження на крюку, що утримує колону, яке реєструється приладами. Райбер (на фіг. не показаний) після проходки цементного шару 6 починає руйнувати внутрішню поверхню обсадної труби 5, перший 3 елемент маркерної сигналізації зарізки і стержнеподібний корпус 1. Стружки, що утворюються, промивочна рідина виносить на поверхню, оператор фіксує їх появу у вихідному потоці промивки і визначає час підйому стружок по свердловині від моменту попередньої реєстрації. При наступному руйнуванні другого 4 елемента маркерної сигналізації зарізки і початку виносу інших, наприклад за кольором, стружок оператор визначає швидкість зарізки, а також час завершення зарізки за формулою t=(100/L1-1)·tм-tпм де L1 - відстань між верхніми краями першого і другого елементів маркерної сигналізації прорізки у % великого діаметру похилої поверхні; tм - інтервал часу між виносом перших і других маркерних стружок; tпм - час підйому маркерних стружок по свердловині. Похибка запропонованого розрахунку, яка обумовлена припущенням щодо однакової швидкості зарізку отвору, є суттєво меншою у порівнянні з похибкою визначення t у прототипі, особливо у випадках забурення міцних порід. Приклад. Вихідні дані: Глибина зарізки бокового ствола - 1000 м. Відстань між верхніми краями першого і другого елементів маркерної сигналізації прорізки - 85% великого діаметру відхилюючої похилої поверхні. При бурінні зафіксовано: час підйому маркерних стружок по свердловині - 0,5 год.; проміжок часу між виносом перших і других маркерних стружок 8,5 год. Тоді час закінчення зарізки дорівнює t=(100/85-1)·8,5-0,5=1 год. 2 40290 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
