Клиновий відхилювач

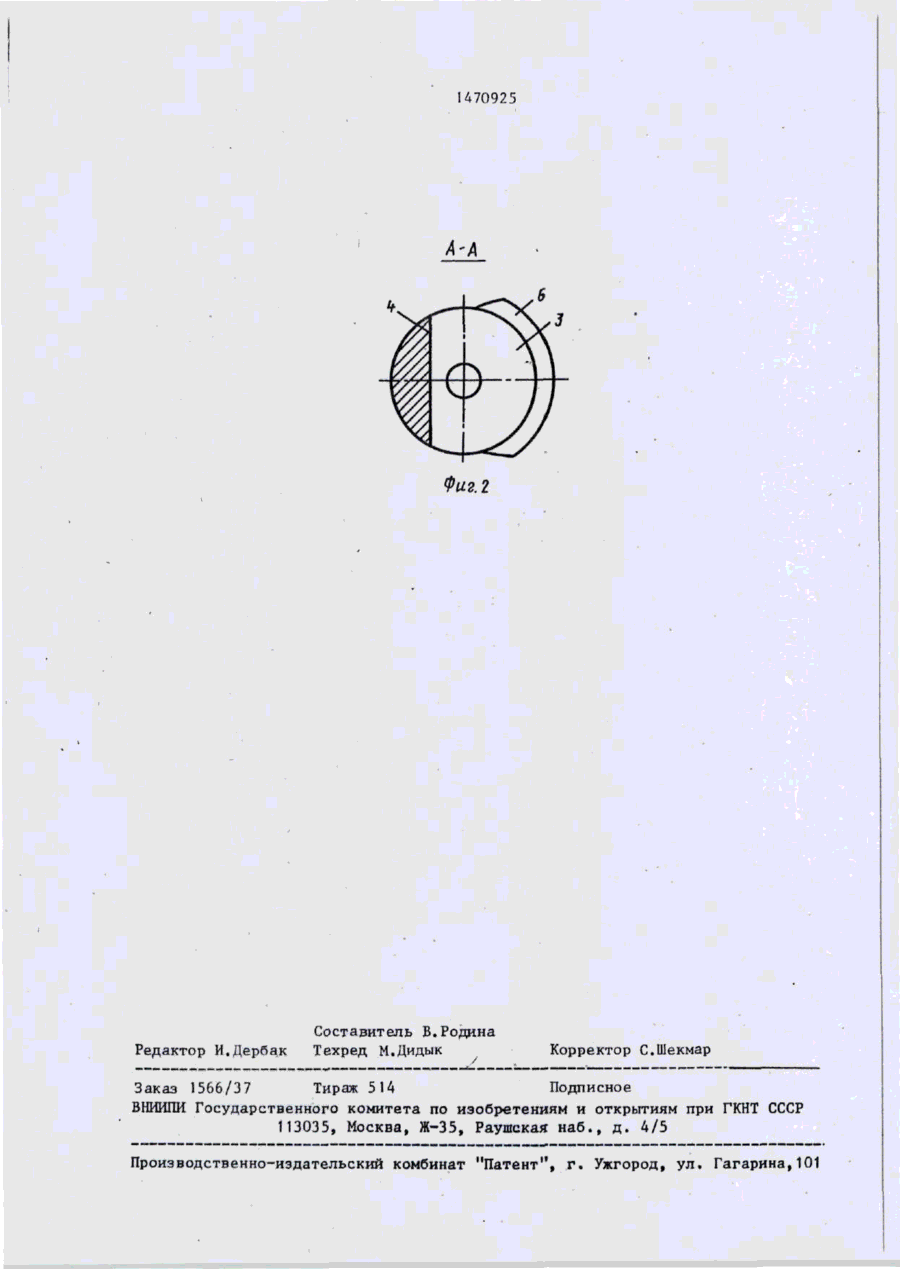

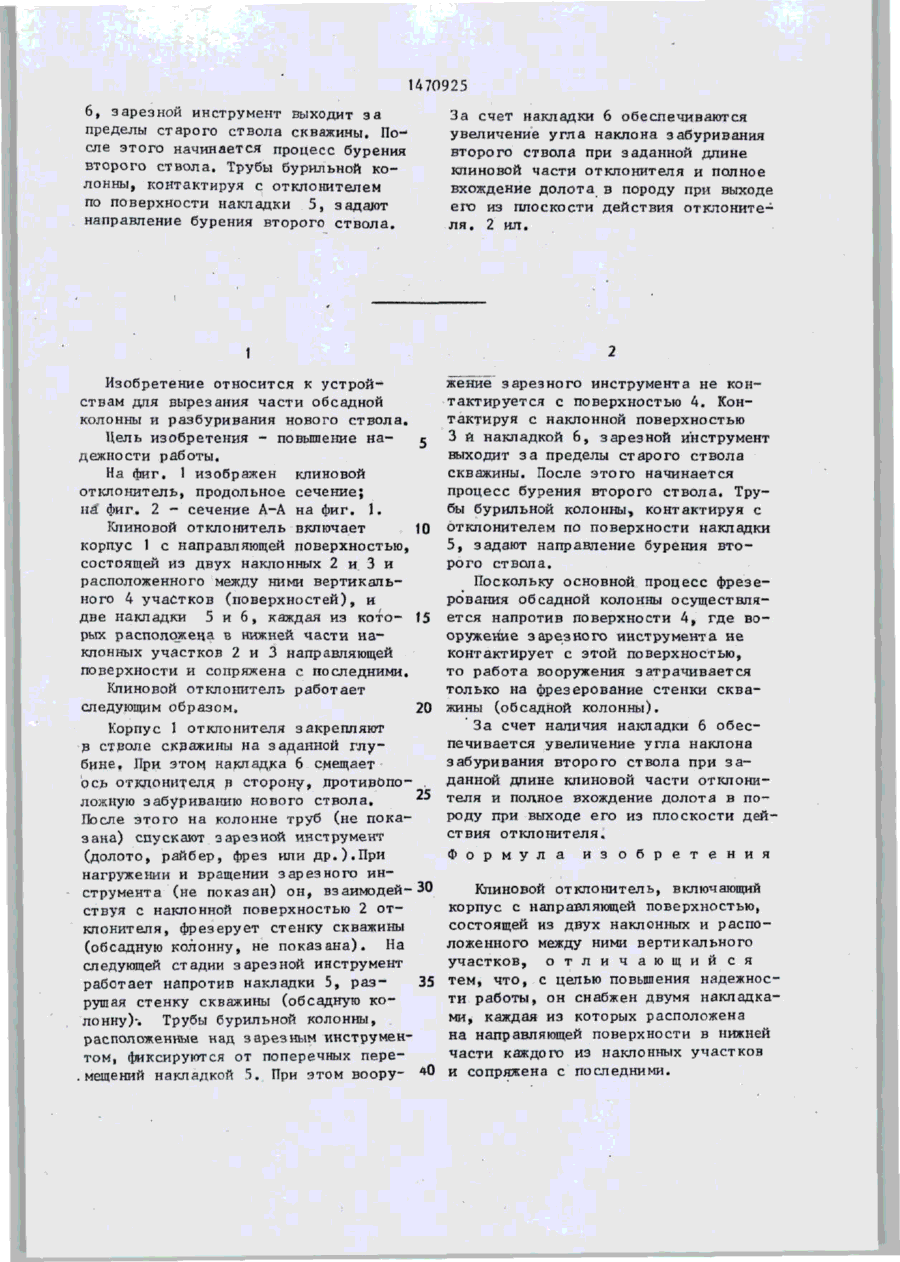

Изобретение относится к технике вырезания части обсадной колонны и разбуривания нового ствола. Цель повьнпение надежности в работе. Отклонитель содержит корпус 1 с направляющей поверхностью, состоящей из двух наклонных 2, 3 и расположенного между ними вертикального 4 участков. Отклонитель имеет две накладки 5, 6, каждая из которых расположена на напра"влякщей поверхности в нижней части каждого из участков 2, 3 и сопряжена с последними. Контактируя с поверхностью участка 3 и накладкой (Л с ± О СО to ел і 1>ut1 H7O925 6, зарезной инструмент выходит за пределы старого ствола скважины. После этого начинается процесс бурения второго ствола. Трубы бурильной колонны, контактируя с отклонителем по поверхности накладки 5, задают направление бурения второго ствола. За счет накладки 6 обеспечиваются увеличение угла наклона забуривания второго ствола при заданной длине клиновой части откпонителя и полное вхождение долота в породу при выходе его из плоскости действия отклонителя. 2 ил. 1 Изобретение относится к устройствам для вырезания части обсадной колонны и разбуривания нового ствола. Цель изобретения - повышение наj дежности работы. На фиг. 1 изображен клиновой отклонитель, продольное сечение; на3 фиг. 2 - сечение А-А на фиг. \, Клиновой отклонитель включает 10 корпус 1 с направляющей поверхностью, состоящей из двух наклонных 2 и 3 и расположенного между ними вертикального 4 участков (поверхностей), и две накладки 5 и 6, каждая из кото- 15 рых расположена в нижней части наклонных участков 2 и 3 направляющей поверхности и сопряжена с последними. Клиновой отклонитель работает следующим образом, 20 Корпус І отклонителя закрепляют Э етроле скважины на заданной глубине. При этом накладка 6 смещает ось отклонителя, в сторону, протиэопо25 ложную эабуриванию нового ствола. После этого на колонне труб (не показана) спускают зарезной инструмент (долото, райбер, фрез или др.).При нагружении и вращении зарезного инструмента (не показан) он, взаимодей-30 ствуя с наклонной поверхностью 2 отклонителя, фрезерует стенку скважины (обсадную колонну, не показана). На следующей стадии зарезной инструмент работает напротив накладки 5, раз35 рушая стенку скважины (обсадную колонну)-. Трубы бурильной колонны, расположенные над зарезным инструментом, фиксируются от поперечных пере. мещений накладкой 5. При этом воору- 4 ^ жение зарезного инструмента не контактируется с поверхностью А. Контактируя с наклонной поверхностью 3 й накладкой 6, зарезной инструмент выходит за пределы старого ствола скважины. После этого начинается процесс бурения второго ствола. Трубы бурильной колонны, контактируя с отклонителем по поверхности накладки 5, задают направление бурения второго ствола. Поскольку основной процесс фрезерования обсадной колонны осуществляется напротив поверхности 4, где вооружение зарезного инструмента не контактирует с этой поверхностью, то работа вооружения затрачивается только на фрезерование стенки скважины (обсадной колонны). За счет наличия накладки 6 обеспечивается увеличение угла наклона забуривания второго ствола при заданной длине клиновой части отклонителя и полное вхождение долота в породу при выходе его из плоскости действия отклонителя. Формула и з о б р е т е н и я Клиновой отклонитель, включающий корпус с направляющей поверхностью, состоящей из двух наклонных и расположенного между ними вертикального участков, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности работы, он снабжен двумя накладками, каждая из которых расположена на направляющей поверхности в нижней части каждого из наклонных участков и сопряжена с последними. 1470925 A'A Фи?.2 Редактор И.Дербак Составитель В.Родина Техред М.Дидык Корректор С.Шекмар Заказ 1566/37 Тираж 514 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина,101
