Клиновий відхилювач для врізки бокового стовбура свердловини

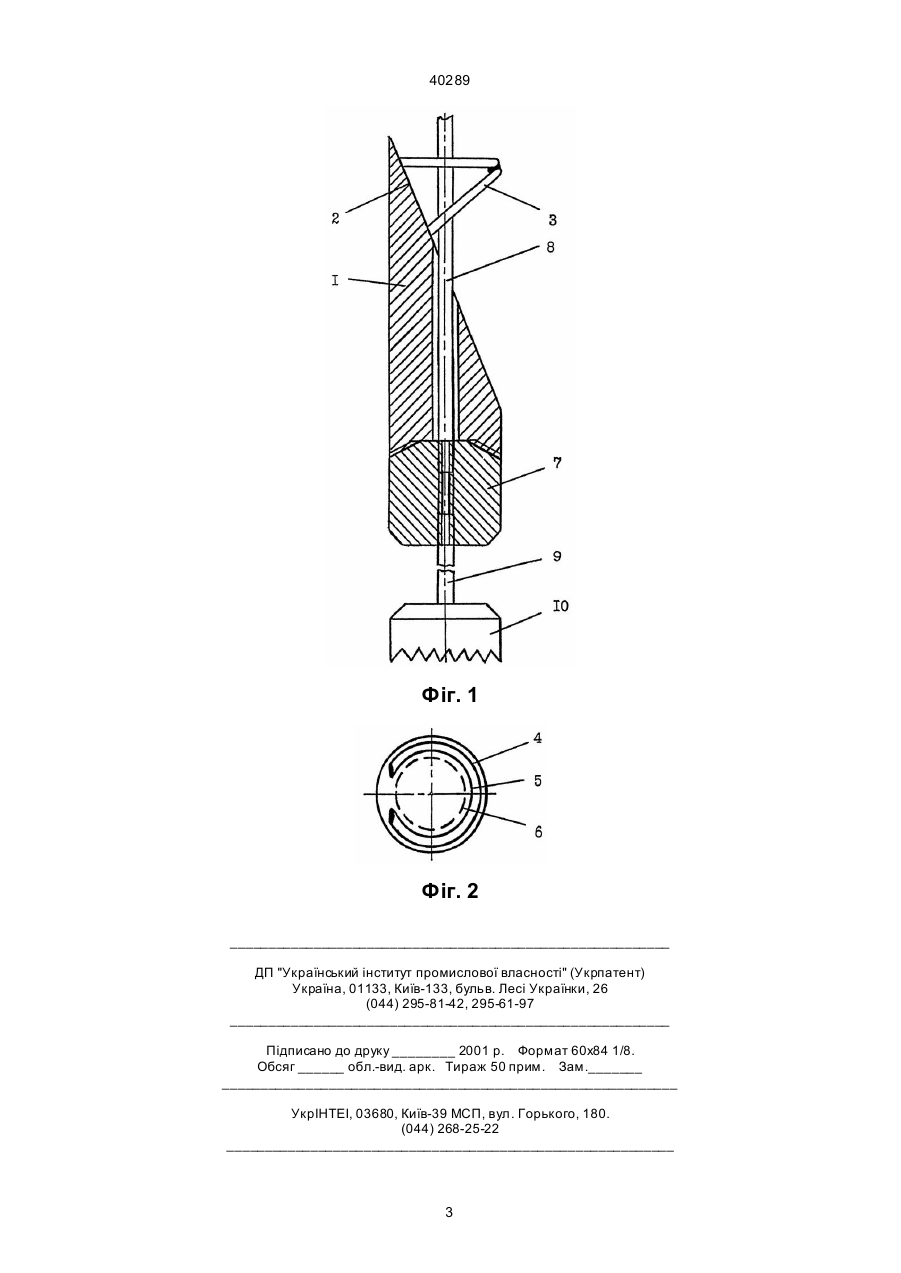

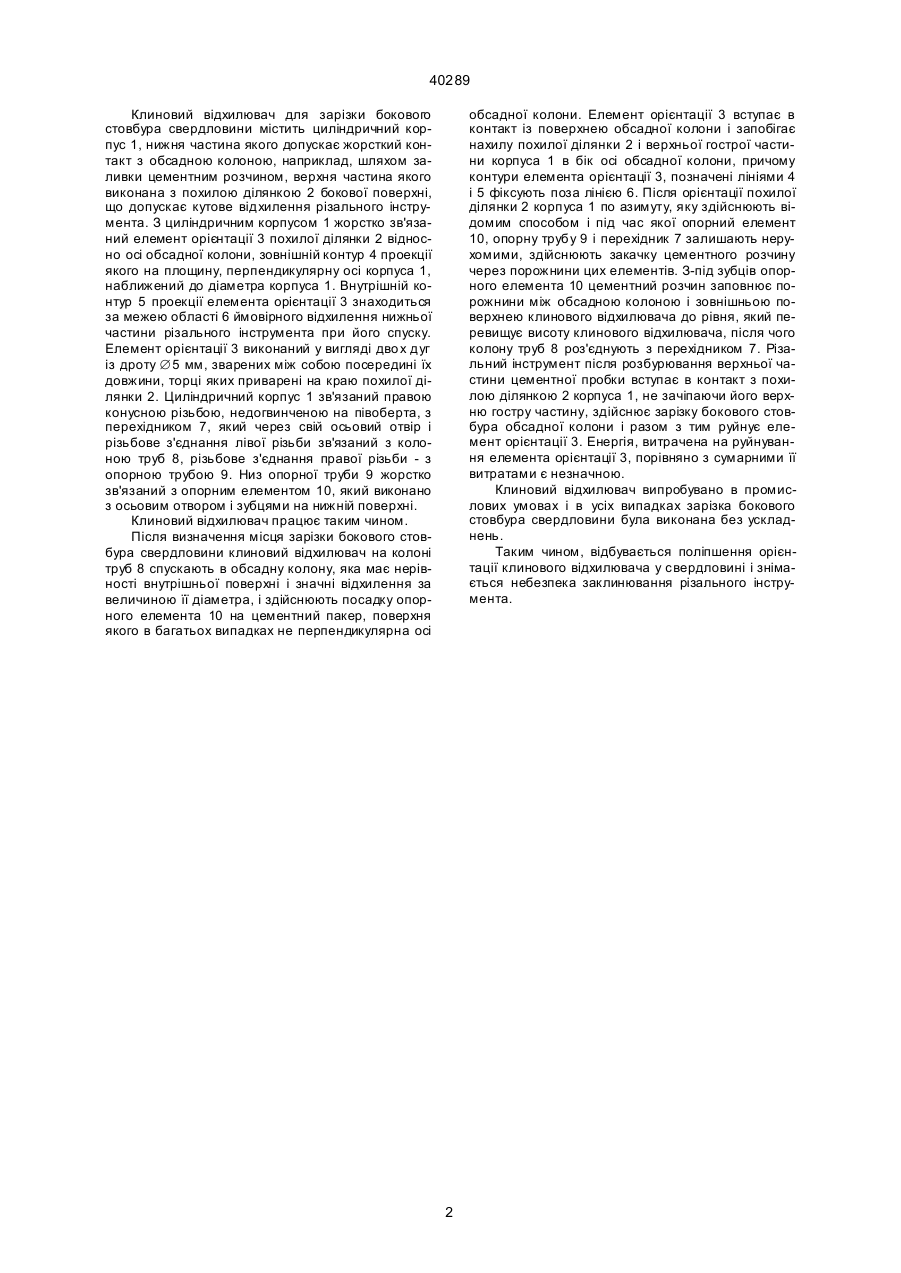

Клиновий відхилювач для зарізки бокового стовбура свердловини, що містить циліндричний корпус, нижня частина якого допускає жорсткий контакт з обсадною колоною, верхня частина якого виконана з похилою ділянкою бокової поверхні, що 40289 Клиновий відхилювач для зарізки бокового стовбура свердловини містить циліндричний корпус 1, нижня частина якого допускає жорсткий контакт з обсадною колоною, наприклад, шляхом заливки цементним розчином, верхня частина якого виконана з похилою ділянкою 2 бокової поверхні, що допускає кутове відхилення різального інструмента. З циліндричним корпусом 1 жорстко зв'язаний елемент орієнтації 3 похилої ділянки 2 відносно осі обсадної колони, зовнішній контур 4 проекції якого на площину, перпендикулярну осі корпуса 1, наближений до діаметра корпуса 1. Внутрішній контур 5 проекції елемента орієнтації 3 знаходиться за межею області 6 ймовірного відхилення нижньої частини різального інструмента при його спуску. Елемент орієнтації 3 виконаний у вигляді дво х дуг із дроту Æ5 мм, зварених між собою посередині їх довжини, торці яких приварені на краю похилої ділянки 2. Циліндричний корпус 1 зв'язаний правою конусною різьбою, недогвинченою на півоберта, з перехідником 7, який через свій осьовий отвір і різьбове з'єднання лівої різьби зв'язаний з колоною труб 8, різьбове з'єднання правої різьби - з опорною трубою 9. Низ опорної труби 9 жорстко зв'язаний з опорним елементом 10, який виконано з осьовим отвором і зубцями на нижній поверхні. Клиновий відхилювач працює таким чином. Після визначення місця зарізки бокового стовбура свердловини клиновий відхилювач на колоні труб 8 спускають в обсадну колону, яка має нерівності внутрішньої поверхні і значні відхилення за величиною її діаметра, і здійснюють посадку опорного елемента 10 на цементний пакер, поверхня якого в багатьох випадках не перпендикулярна осі обсадної колони. Елемент орієнтації 3 вступає в контакт із поверхнею обсадної колони і запобігає нахилу похилої ділянки 2 і верхньої гострої частини корпуса 1 в бік осі обсадної колони, причому контури елемента орієнтації 3, позначені лініями 4 і 5 фіксують поза лінією 6. Після орієнтації похилої ділянки 2 корпуса 1 по азимуту, яку здійснюють відомим способом і під час якої опорний елемент 10, опорну трубу 9 і перехідник 7 залишають нерухомими, здійснюють закачку цементного розчину через порожнини цих елементів. З-під зубців опорного елемента 10 цементний розчин заповнює порожнини між обсадною колоною і зовнішньою поверхнею клинового відхилювача до рівня, який перевищує висоту клинового відхилювача, після чого колону труб 8 роз'єднують з перехідником 7. Різальний інструмент після розбурювання верхньої частини цементної пробки вступає в контакт з похилою ділянкою 2 корпуса 1, не зачіпаючи його верхню гостру частину, здійснює зарізку бокового стовбура обсадної колони і разом з тим руйнує елемент орієнтації 3. Енергія, витрачена на руйнування елемента орієнтації 3, порівняно з сумарними її витратами є незначною. Клиновий відхилювач випробувано в промислових умовах і в усіх випадках зарізка бокового стовбура свердловини була виконана без ускладнень. Таким чином, відбувається поліпшення орієнтації клинового відхилювача у свердловині і знімається небезпека заклинювання різального інструмента. 2 40289 Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
