Монолітний залізобетонний безригельний каркас багатоповерхового будинку

Завантажити PDF файл.

Формула / Реферат

1. Монолітний залізобетонний безригельний каркас багатоповерхового будинку, що містить колони з закладними деталями, розміщені між ними діафрагми жорсткості, міжповерхові плоскі плити перекриття і бетон замонолічування, який відрізняється тим, що діафрагми жорсткості виконані зі сталевих ґратчастих зв'язок, об'єднаних у просторову конструкцію, яка жорстко закріплена за допомогою зварювання до закладних деталей колон.

2. Монолітний залізобетонний безригельний каркас за п. 1, який відрізняється тим, що діафрагми жорсткості виконані зі сталевих зв'язок із трикутних або п'ятикутних ґрат.

3. Монолітний залізобетонний безригельний каркас за пп. 1 і 2, який відрізняється тим, що кожний з елементів зв'язок діафрагми жорсткості виконаний із двох кутиків.

4. Монолітний залізобетонний безригельний каркас за п. 1, який відрізняється тим, що вузли з'єднання і кріплення елементів діафрагм жорсткості зі сталевих ґратчастих зв'язок виконані за допомогою металевих косинок на високоміцних болтах.

Текст

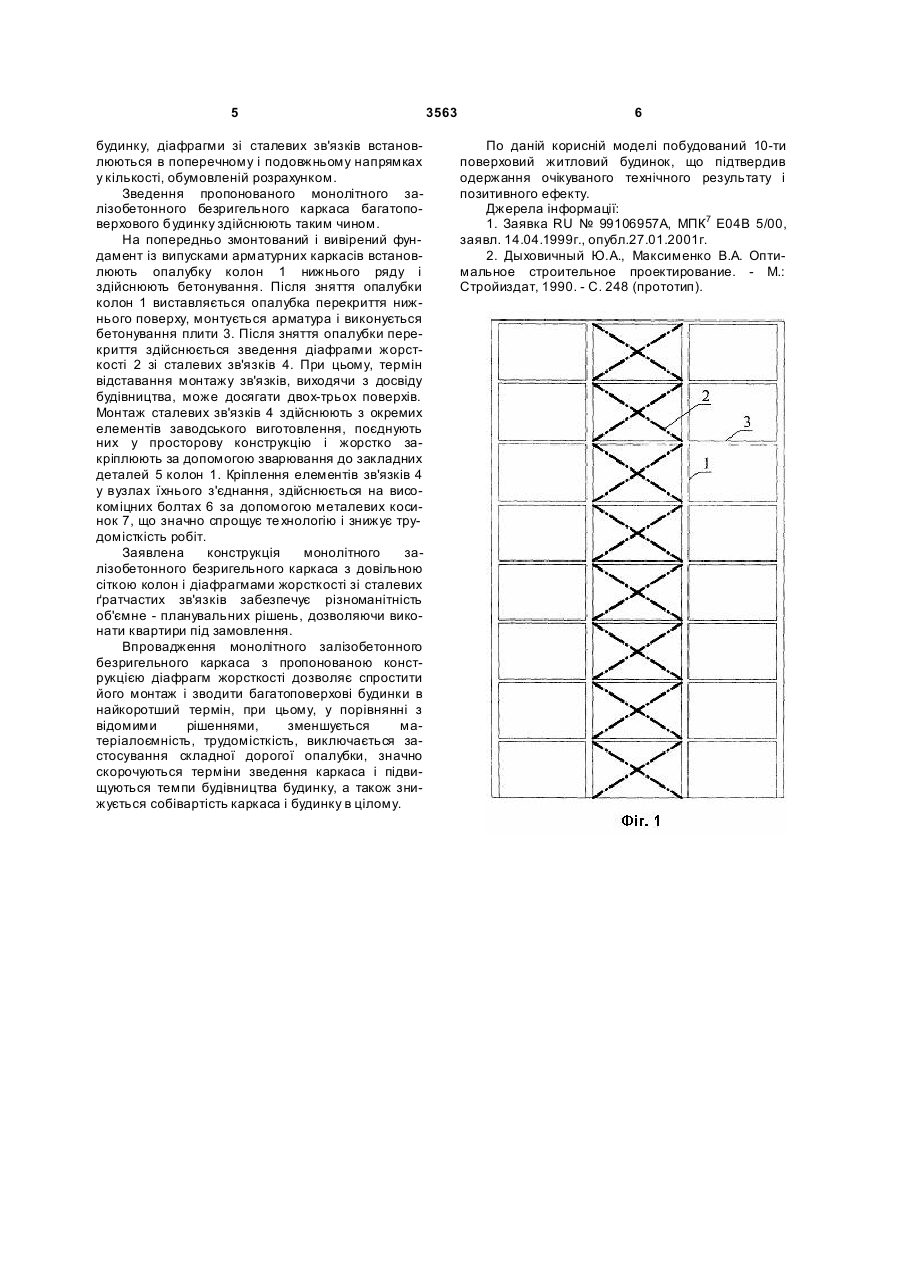

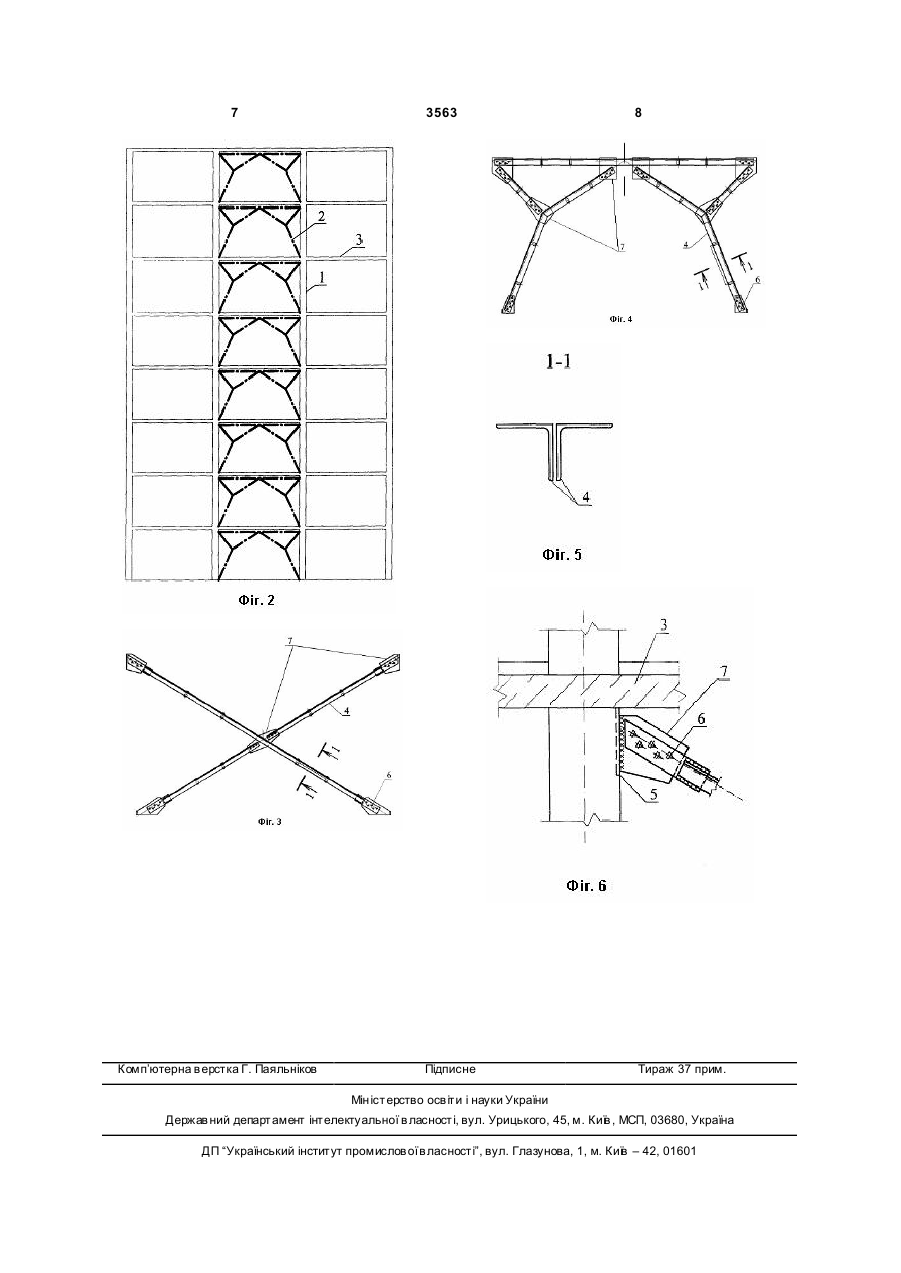

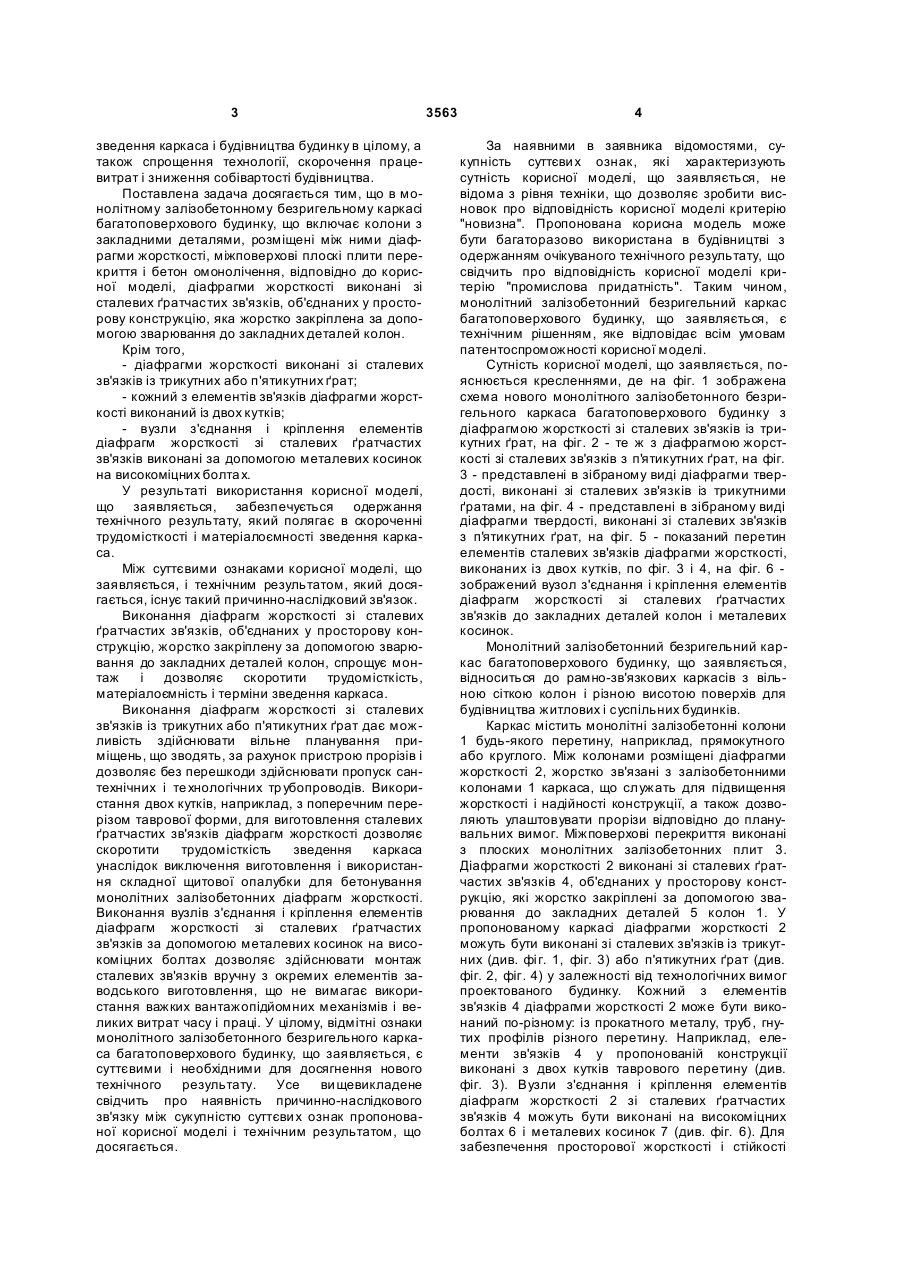

1. Монолітний залізобетонний безригельний каркас багатоповерхового будинку, що містить колони з закладними деталями, розміщені між ними діафрагми жорсткості, міжповерхові плоскі плити перекриття і бетон замонолічування, який відрізняється тим, що діафрагми жорсткості виконані зі сталевих ґратчастих зв'язок, об'єднаних у просторову конструкцію, яка жорстко закріплена за 3 зведення каркаса і будівництва будинку в цілому, а також спрощення технології, скорочення працевитрат і зниження собівартості будівництва. Поставлена задача досягається тим, що в монолітному залізобетонному безригельному каркасі багатоповерхового будинку, що включає колони з закладними деталями, розміщені між ними діафрагми жорсткості, міжповерхові плоскі плити перекриття і бетон омонолічення, відповідно до корисної моделі, діафрагми жорсткості виконані зі сталевих ґратчастих зв'язків, об'єднаних у просторову конструкцію, яка жорстко закріплена за допомогою зварювання до закладних деталей колон. Крім того, - діафрагми жорсткості виконані зі сталевих зв'язків із трикутних або п'ятикутних ґрат; - кожний з елементів зв'язків діафрагми жорсткості виконаний із двох кутків; - вузли з'єднання і кріплення елементів діафрагм жорсткості зі сталевих ґратчастих зв'язків виконані за допомогою металевих косинок на високоміцних болта х. У результаті використання корисної моделі, що заявляється, забезпечується одержання технічного результату, який полягає в скороченні трудомісткості і матеріалоємності зведення каркаса. Між суттєвими ознаками корисної моделі, що заявляється, і технічним результатом, який досягається, існує такий причинно-наслідковий зв'язок. Виконання діафрагм жорсткості зі сталевих ґратчастих зв'язків, об'єднаних у просторову конструкцію, жорстко закріплену за допомогою зварювання до закладних деталей колон, спрощує монтаж і дозволяє скоротити трудомісткість, матеріалоємність і терміни зведення каркаса. Виконання діафрагм жорсткості зі сталевих зв'язків із трикутних або п'ятикутних ґрат дає можливість здійснювати вільне планування приміщень, що зводять, за рахунок пристрою прорізів і дозволяє без перешкоди здійснювати пропуск сантехнічних і те хнологічних тр убопроводів. Використання двох кутків, наприклад, з поперечним перерізом таврової форми, для виготовлення сталевих ґратчастих зв'язків діафрагм жорсткості дозволяє скоротити трудомісткість зведення каркаса унаслідок виключення виготовлення і використання складної щитової опалубки для бетонування монолітних залізобетонних діафрагм жорсткості. Виконання вузлів з'єднання і кріплення елементів діафрагм жорсткості зі сталевих ґратчастих зв'язків за допомогою металевих косинок на високоміцних болтах дозволяє здійснювати монтаж сталевих зв'язків вручну з окремих елементів заводського виготовлення, що не вимагає використання важких вантажопідйомних механізмів і великих витрат часу і праці. У цілому, відмітні ознаки монолітного залізобетонного безригельного каркаса багатоповерхового будинку, що заявляється, є суттєвими і необхідними для досягнення нового технічного результату. Усе ви щевикладене свідчить про наявність причинно-наслідкового зв'язку між сукупністю суттєви х ознак пропонованої корисної моделі і технічним результатом, що досягається. 3563 4 За наявними в заявника відомостями, сукупність суттєви х ознак, які характеризують сутність корисної моделі, що заявляється, не відома з рівня техніки, що дозволяє зробити висновок про відповідність корисної моделі критерію "новизна". Пропонована корисна модель може бути багаторазово використана в будівництві з одержанням очікуваного технічного результату, що свідчить про відповідність корисної моделі критерію "промислова придатність". Таким чином, монолітний залізобетонний безригельний каркас багатоповерхового будинку, що заявляється, є технічним рішенням, яке відповідає всім умовам патентоспроможності корисної моделі. Сутність корисної моделі, що заявляється, пояснюється кресленнями, де на фіг. 1 зображена схема нового монолітного залізобетонного безригельного каркаса багатоповерхового будинку з діафрагмою жорсткості зі сталевих зв'язків із трикутних ґрат, на фіг. 2 - те ж з діафрагмою жорсткості зі сталевих зв'язків з п'я тикутних ґрат, на фіг. 3 - представлені в зібраному виді діафрагми твердості, виконані зі сталевих зв'язків із трикутними ґратами, на фіг. 4 - представлені в зібраному виді діафрагми твердості, виконані зі сталевих зв'язків з п'ятикутних ґрат, на фіг. 5 - показаний перетин елементів сталевих зв'язків діафрагми жорсткості, виконаних із двох кутків, по фіг. 3 і 4, на фіг. 6 зображений вузол з'єднання і кріплення елементів діафрагм жорсткості зі сталевих ґратчастих зв'язків до закладних деталей колон і металевих косинок. Монолітний залізобетонний безригельний каркас багатоповерхового будинку, що заявляється, відноситься до рамно-зв'язкових каркасів з вільною сіткою колон і різною висотою поверхів для будівництва житлових і суспільних будинків. Каркас містить монолітні залізобетонні колони 1 будь-якого перетину, наприклад, прямокутного або круглого. Між колонами розміщені діафрагми жорсткості 2, жорстко зв'язані з залізобетонними колонами 1 каркаса, що служать для підвищення жорсткості і надійності конструкції, а також дозволяють улаштовувати прорізи відповідно до планувальних вимог. Міжповерхові перекриття виконані з плоских монолітних залізобетонних плит 3. Діафрагми жорсткості 2 виконані зі сталевих ґратчастих зв'язків 4, об'єднаних у просторову конструкцію, які жорстко закріплені за допомогою зварювання до закладних деталей 5 колон 1. У пропонованому каркасі діафрагми жорсткості 2 можуть бути виконані зі сталевих зв'язків із трикутних (див. фі г. 1, фіг. 3) або п'ятикутних ґрат (див. фіг. 2, фіг. 4) у залежності від технологічних вимог проектованого будинку. Кожний з елементів зв'язків 4 діафрагми жорсткості 2 може бути виконаний по-різному: із прокатного металу, труб, гнутих профілів різного перетину. Наприклад, елементи зв'язків 4 у пропонованій конструкції виконані з двох кутків таврового перетину (див. фіг. 3). Вузли з'єднання і кріплення елементів діафрагм жорсткості 2 зі сталевих ґратчастих зв'язків 4 можуть бути виконані на високоміцних болтах 6 і металевих косинок 7 (див. фіг. 6). Для забезпечення просторової жорсткості і стійкості 5 будинку, діафрагми зі сталевих зв'язків встановлюються в поперечному і подовжньому напрямках у кількості, обумовленій розрахунком. Зведення пропонованого монолітного залізобетонного безригельного каркаса багатоповерхового будинку здійснюють таким чином. На попередньо змонтований і вивірений фундамент із випусками арматурних каркасів встановлюють опалубку колон 1 нижнього ряду і здійснюють бетонування. Після зняття опалубки колон 1 виставляється опалубка перекриття нижнього поверху, монтується арматура і виконується бетонування плити 3. Після зняття опалубки перекриття здійснюється зведення діафрагми жорсткості 2 зі сталевих зв'язків 4. При цьому, термін відставання монтажу зв'язків, виходячи з досвіду будівництва, може досягати двох-трьох поверхів. Монтаж сталевих зв'язків 4 здійснюють з окремих елементів заводського виготовлення, поєднують них у просторову конструкцію і жорстко закріплюють за допомогою зварювання до закладних деталей 5 колон 1. Кріплення елементів зв'язків 4 у вузлах їхнього з'єднання, здійснюється на високоміцних болтах 6 за допомогою металевих косинок 7, що значно спрощує те хнологію і знижує трудомісткість робіт. Заявлена конструкція монолітного залізобетонного безригельного каркаса з довільною сіткою колон і діафрагмами жорсткості зі сталевих ґратчастих зв'язків забезпечує різноманітність об'ємне - планувальних рішень, дозволяючи виконати квартири під замовлення. Впровадження монолітного залізобетонного безригельного каркаса з пропонованою конструкцією діафрагм жорсткості дозволяє спростити його монтаж і зводити багатоповерхові будинки в найкоротший термін, при цьому, у порівнянні з відомими рішеннями, зменшується матеріалоємність, трудомісткість, виключається застосування складної дорогої опалубки, значно скорочуються терміни зведення каркаса і підвищуються темпи будівництва будинку, а також знижується собівартість каркаса і будинку в цілому. 3563 6 По даній корисній моделі побудований 10-ти поверховий житловий будинок, що підтвердив одержання очікуваного технічного результату і позитивного ефекту. Джерела інформації: 1. Заявка RU № 99106957А, МПК7 Е04В 5/00, заявл. 14.04.1999г., опубл.27.01.2001г. 2. Дыховичный Ю.А., Максименко В.А. Оптимальное строительное проектирование. - М.: Стройиздат, 1990. - С. 248 (прототип). 7 Комп’ютерна в ерстка Г. Паяльніков 3563 8 Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
