Пристрій для вимірювання температури рухомих об’єктів

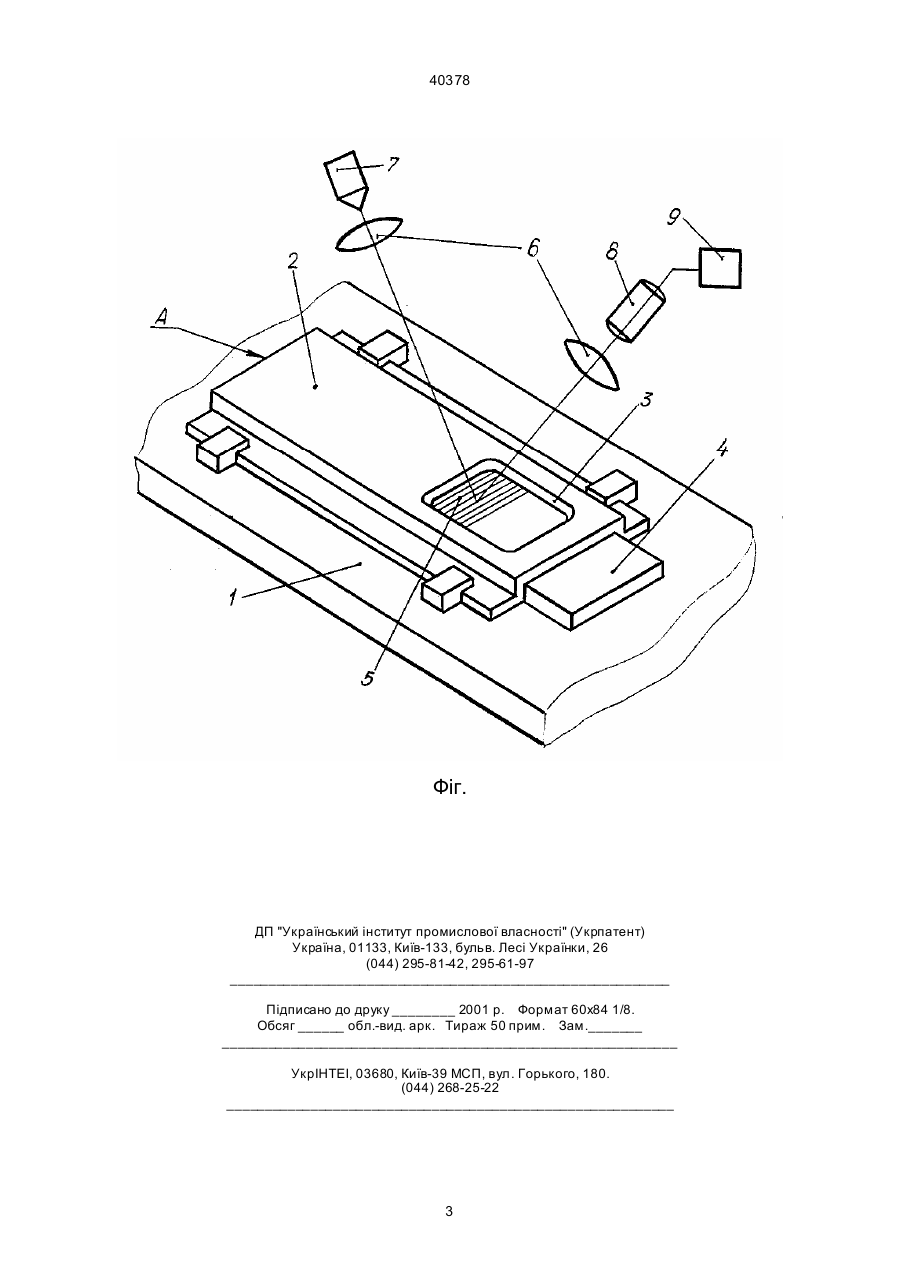

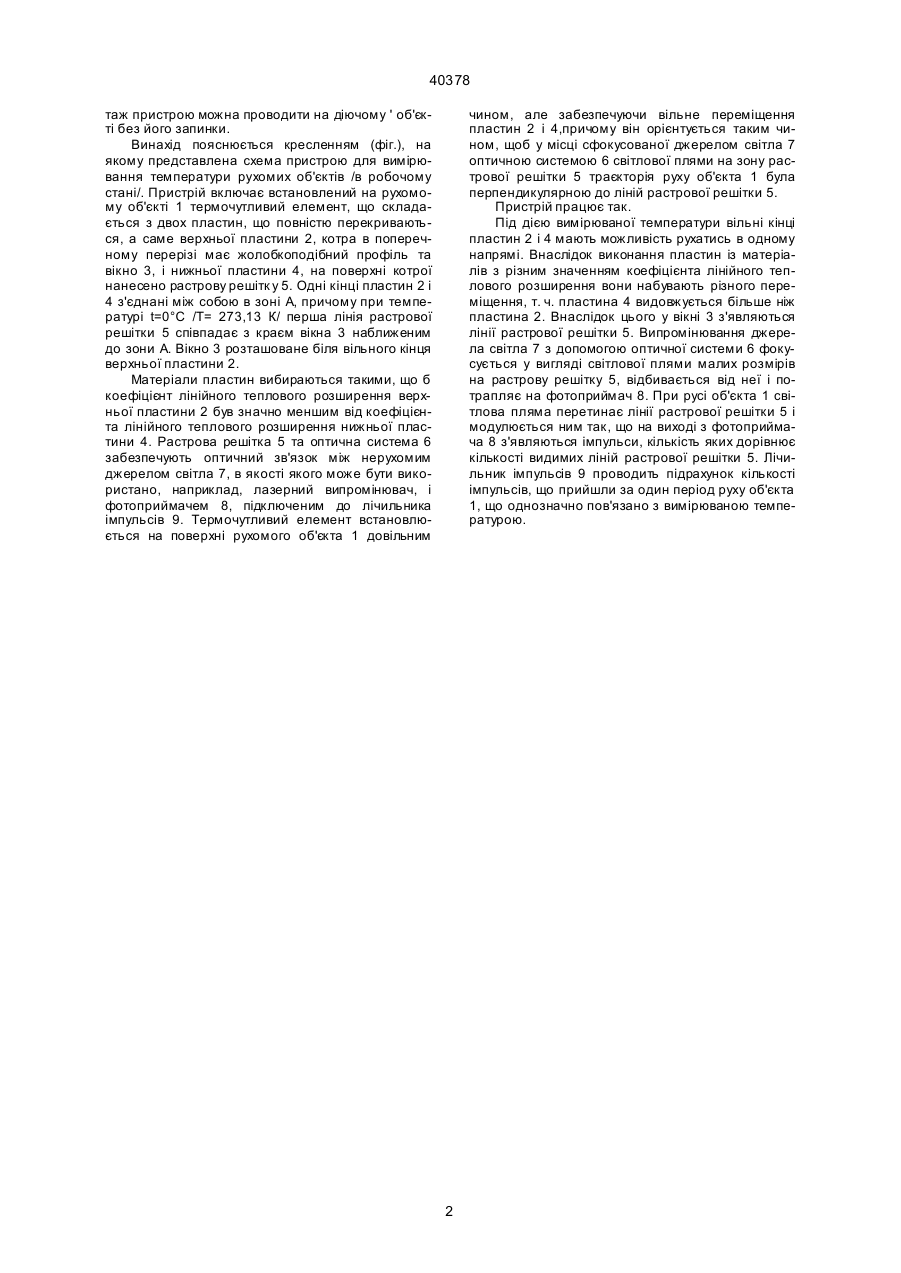

Пристрій для вимірювання температури рухомих об'єктів, що містить термочутливий елемент у 40378 таж пристрою можна проводити на діючому ' об'єкті без його запинки. Винахід пояснюється кресленням (фіг.), на якому представлена схема пристрою для вимірювання температури рухомих об'єктів /в робочому стані/. Пристрій включає встановлений на рухомому об'єкті 1 термочутливий елемент, що складається з двох пластин, що повністю перекриваються, а саме верхньої пластини 2, котра в поперечному перерізі має жолобкоподібний профіль та вікно 3, і нижньої пластини 4, на поверхні котрої нанесено растрову решітк у 5. Одні кінці пластин 2 і 4 з'єднані між собою в зоні А, причому при температурі t=0°С /Т= 273,13 К/ перша лінія растрової решітки 5 співпадає з краєм вікна 3 наближеним до зони А. Вікно 3 розташоване біля вільного кінця верхньої пластини 2. Матеріали пластин вибираються такими, що б коефіцієнт лінійного теплового розширення верхньої пластини 2 був значно меншим від коефіцієнта лінійного теплового розширення нижньої пластини 4. Растрова решітка 5 та оптична система 6 забезпечують оптичний зв'язок між нерухомим джерелом світла 7, в якості якого може бути використано, наприклад, лазерний випромінювач, і фотоприймачем 8, підключеним до лічильника імпульсів 9. Термочутливий елемент встановлюється на поверхні рухомого об'єкта 1 довільним чином, але забезпечуючи вільне переміщення пластин 2 і 4,причому він орієнтується таким чином, щоб у місці сфокусованої джерелом світла 7 оптичною системою 6 світлової плями на зону растрової решітки 5 траєкторія руху об'єкта 1 була перпендикулярною до ліній растрової решітки 5. Пристрій працює так. Під дією вимірюваної температури вільні кінці пластин 2 і 4 мають можливість рухатись в одному напрямі. Внаслідок виконання пластин із матеріалів з різним значенням коефіцієнта лінійного теплового розширення вони набувають різного переміщення, т. ч. пластина 4 видовжується більше ніж пластина 2. Внаслідок цього у вікні 3 з'являються лінії растрової решітки 5. Випромінювання джерела світла 7 з допомогою оптичної системи 6 фокусується у вигляді світлової плями малих розмірів на растрову решітку 5, відбивається від неї і потрапляє на фотоприймач 8. При русі об'єкта 1 світлова пляма перетинає лінії растрової решітки 5 і модулюється ним так, що на виході з фотоприймача 8 з'являються імпульси, кількість яких дорівнює кількості видимих ліній растрової решітки 5. Лічильник імпульсів 9 проводить підрахунок кількості імпульсів, що прийшли за один період руху об'єкта 1, що однозначно пов'язано з вимірюваною температурою. 2 40378 Фіг. ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
