Озонатор з бар’єрним розрядом

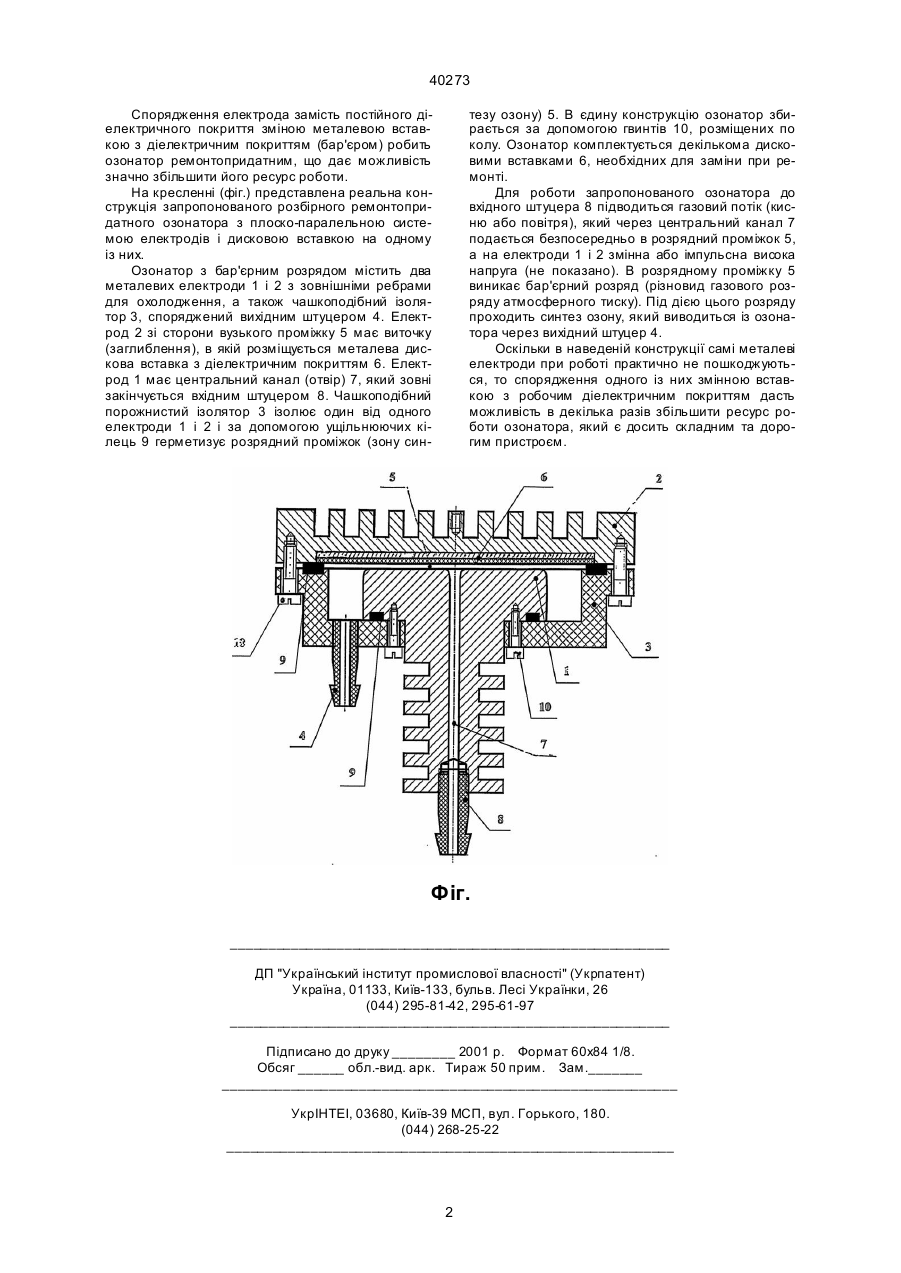

Озонатор з бар'єрним розрядом, що містить два металеві електроди з діелектричним покриттям на одному із них зі сторони розрядного проміжку, який відрізняється тим, що один із електродів споряджено змінною металевою вставкою, а діелектричне покриття нанесено безпосередньо на робочу поверхню вставки. (19) (21) 2000116374 (22) 10.11.2000 (24) 16.07.2001 (33) UA (46) 16.07.2001, Бюл. № 6, 2001 р. (72) Денбновецький Станіслав Володимирович, Ціделко Владислав Дмитрович, Крижановський Валерій Іванович, Кузьмичев Анатолій Іванович 40273 Спорядження електрода замість постійного діелектричного покриття зміною металевою вставкою з діелектричним покриттям (бар'єром) робить озонатор ремонтопридатним, що дає можливість значно збільшити його ресурс роботи. На кресленні (фіг.) представлена реальна конструкція запропонованого розбірного ремонтопридатного озонатора з плоско-паралельною системою електродів і дисковою вставкою на одному із них. Озонатор з бар'єрним розрядом містить два металевих електроди 1 і 2 з зовнішніми ребрами для охолодження, а також чашкоподібний ізолятор 3, споряджений вихідним штуцером 4. Електрод 2 зі сторони вузького проміжку 5 має виточку (заглиблення), в якій розміщується металева дискова вставка з діелектричним покриттям 6. Електрод 1 має центральний канал (отвір) 7, який зовні закінчується вхідним штуцером 8. Чашкоподібний порожнистий ізолятор 3 ізолює один від одного електроди 1 і 2 і за допомогою ущільнюючих кілець 9 герметизує розрядний проміжок (зону син тезу озону) 5. В єдину конструкцію озонатор збирається за допомогою гвинтів 10, розміщених по колу. Озонатор комплектується декількома дисковими вставками 6, необхідних для заміни при ремонті. Для роботи запропонованого озонатора до вхідного штуцера 8 підводиться газовий потік (кисню або повітря), який через центральний канал 7 подається безпосередньо в розрядний проміжок 5, а на електроди 1 і 2 змінна або імпульсна висока напруга (не показано). В розрядному проміжку 5 виникає бар'єрний розряд (різновид газового розряду атмосферного тиску). Під дією цього розряду проходить синтез озону, який виводиться із озонатора через вихідний штуцер 4. Оскільки в наведеній конструкції самі металеві електроди при роботі практично не пошкоджуються, то спорядження одного із них змінною вставкою з робочим діелектричним покриттям дасть можливість в декілька разів збільшити ресурс роботи озонатора, який є досить складним та дорогим пристроєм. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
