Корівник блочно-модульного типу

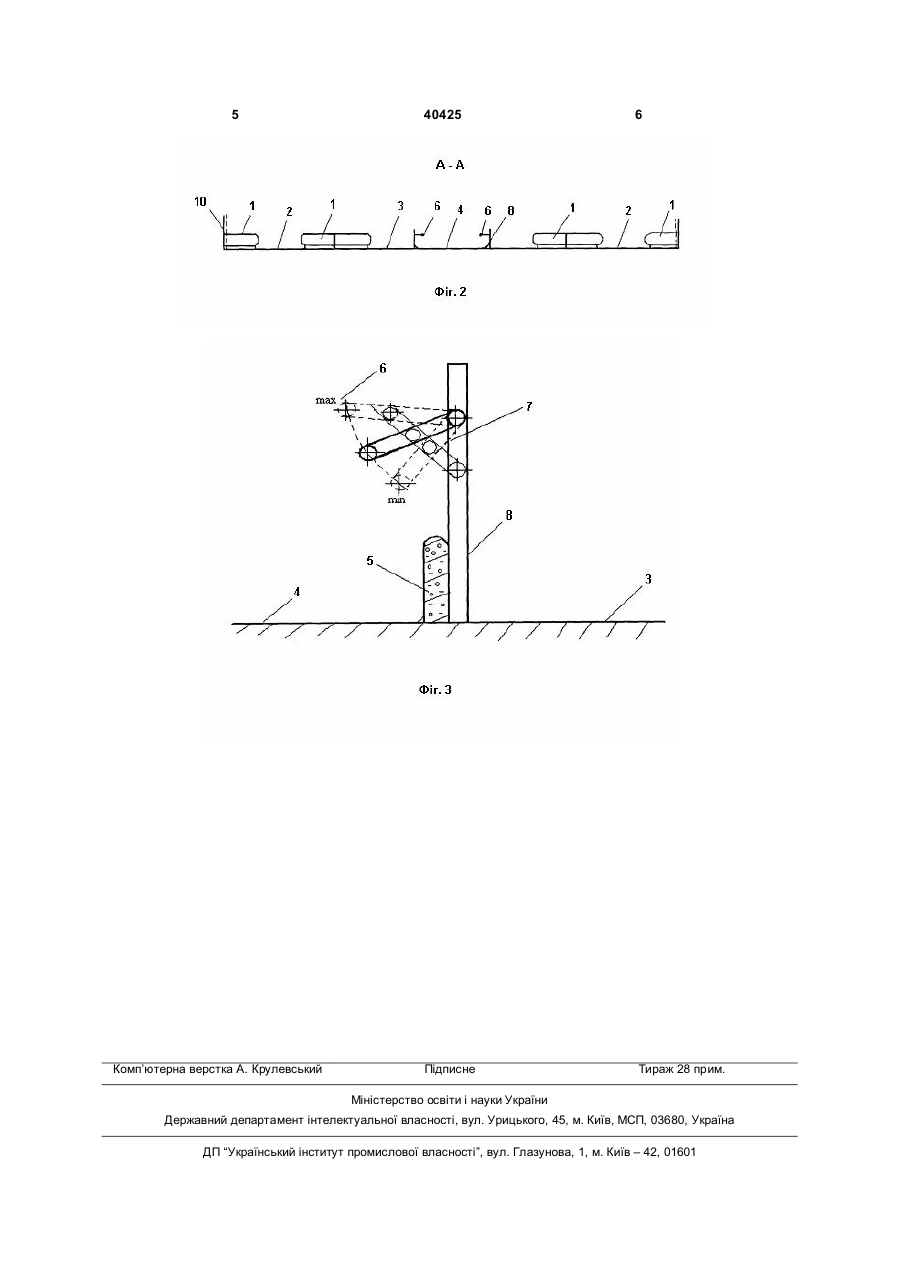

Корівник блочно-модульного типу, блок якого 3 можливістю повздовжнього переміщення, а розташування нерухомих щитів протилежних бокових стінок у шаховому порядку дає можливість регулювати рівномірне надходження свіжого повітря через отвори між нерухомими і рухомими щитами без утворення протягів у зонах відпочинку тварин, що сприяє поліпшенню комфортних умов утримання тварин. Виконання огороджувального брусу з фіксуючим елементом, виконаним з можливістю вертикального переміщення, дозволяє кожній групі тварин регулювати поїдання порційного об'єму корму, тим самим збільшується ефективність годівлі тварин. Суть корисної моделі ілюструється кресленнями, де на Фіг.1 зображено загальний вигляд корівника блочно-модульного типу; на Фіг.2 - вид у перерізі А-А; на Фіг.3 - огороджувальний брус кормового столу. Корівник блочно-модульного типу містить ряд боксів 1, між якими розміщені міжбоксові гнойові 2 і кормо-гнойові 3 проходи, в центральній частині кормовий стіл 4, над обмежувальними бортами 5 кормового столу 4 розміщений огороджувальний брус 6 з фіксуючим елементом 7, виконаним з можливістю вертикального переміщення разом з огороджувальним брусом 6 відносно опорних стояків 8. Ряди боксів 1 перетинають в середній частині корівника поперечні проходи 9, для виходу тварин з боксів до кормового столу 4, а також у доїльний блок (не показано). Бокові повітряно-захисні стінки виконані із окремих щитів: нерухомі щити - 10 і рухомі щити 11. Нерухомі щити 10 протилежних бокових повітряно-захисних стінок розміщені в шаховому порядку, а рухомі щити 11 переміщуються в поздовж 40425 4 ньому напрямку при відкритті отворів для свіжого повітря. Технологічний процес утримання тварин у корівнику блочно-модульного типу проходить таким чином. Після роздачі кормів механічними засобами по обидві сторони кормового столу 4 огороджувальний брус 6 встановлюється в мінімальне (min) положення для підходу тварин до кормів за допомогою фіксуючого елемента 7. Перша група тварин з боксів 1 проходить через гнойові 2 та кормогнойові 3 проходи до кормового столу 4. Після поїдання корму тварини йдуть в бокси 1. Перед заходом до кормового столу 4 наступної групи тварин, огороджувальний брус 6 встановлюється в середнє положення за допомогою фіксуючого елемента 7. Кожне наступне підняття обмежувального брусу 6 над обмежувальними бортами 5 кормового столу 4 дає можливість тваринам підходити ближче до кормового шару і поїдати чергову доступну порцію кормів. Таким чином відбувається процес регульованої порційної годівлі різних груп тварин за рівними умовами годівлі. В залежності від пори року, температури навколишнього повітря проводиться природна вентиляція корівника блочно-модульного типу за допомогою відкриття - закриття отворів між нерухомими 10 і рухомими 11 щитами при поздовжньому переміщенні останніх. Уникнення при цьому поперечних протягів через ряди боксів 1 досягається завдяки розташуванню нерухомих щитів 10 у шаховому порядку, тварини які знаходяться в боксах 1, з надходженням свіжого повітря спокійно відпочивають у комфортних умовах. 5 Комп’ютерна верстка А. Крулевський 40425 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
