H02K 21/22 — з магнітами, обертовими навколо якорів, наприклад магнітоелектричні машини (магнето) з маховиками

Номер патенту: 122487

Опубліковано: 10.01.2018

Автори: Коханєвич Володимир Петрович, Монахов Євген Андрійович, Пермінов Юрій Микитович, Чумак Вадим Володимирович

МПК: H02K 21/22, H02K 16/00

Мітки: електричний, синхронний, генератор

Формула / Реферат:

Синхронний електричний генератор, складений з тороїдального статора, виконаного у вигляді однофазних чи багатофазних одношарових чи двошарових обмоток та ротора у вигляді двох багатополюсних магнітних систем, який відрізняється тим, що обмотки статора укладені на немагнітні та електрично непровідні плати, з'єднані з валом, а ротор являє собою зовнішню частину генератора і складається з двох багатополюсних систем, розташованих на двох ярмах...

Номер патенту: 105763

Опубліковано: 11.04.2016

Автори: Монахов Євген Андрійович, Кудря Степан Олександрович, Пермінов Юрій Микитович, Чумак Вадим Володимирович, Коханєвич Володимир Петрович

МПК: F03D 3/00, H02K 21/22

Мітки: торцевої, вітрогенератор, конструкції

Формула / Реферат:

Вітрогенератор, у якого статор виконаний у вигляді осердя з електротехнічної сталі, на поверхні якого розміщені котушки обмотки збудження, а ротор виконаний з електротехнічної сталі, на його поверхні розміщена система збудження з постійними магнітами, полярність яких чергується, який відрізняється тим, що статор вітрогенератора виконаний у вигляді тороїдального стрижня зі стрічкової електротехнічної сталі, по обидві сторони якого розміщені...

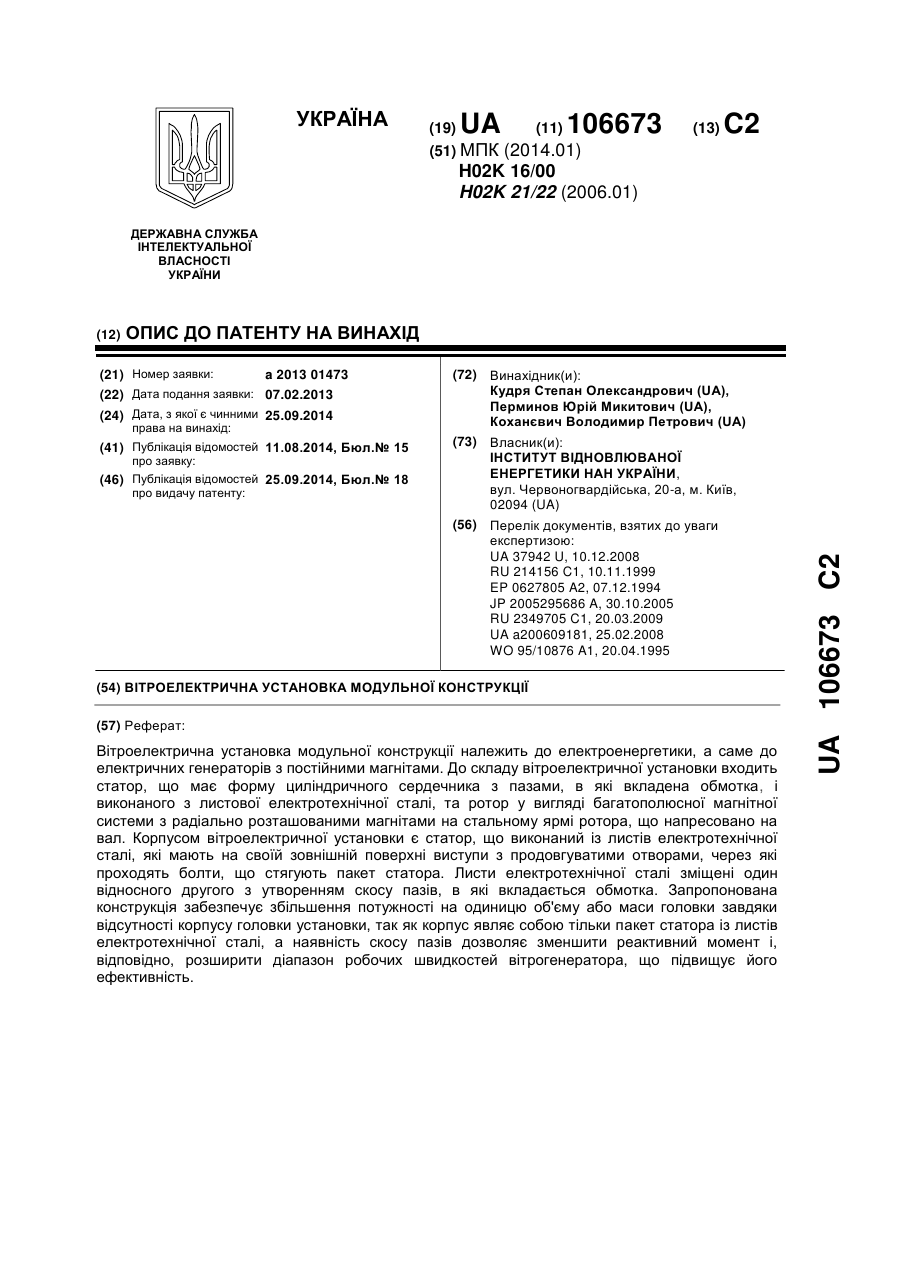

Номер патенту: 106673

Опубліковано: 25.09.2014

Автори: Кудря Степан Олександрович, Пермінов Юрій Микитович, Коханєвич Володимир Петрович

МПК: H02K 16/00, H02K 21/22

Мітки: конструкції, вітроелектрична, модульної, установка

Формула / Реферат:

Вітроелектрична установка модульної конструкції, до складу якої входить статор, що має форму циліндричного сердечника з пазами, в які вкладена обмотка, і виконаний з листової електротехнічної сталі, та ротор у вигляді багатополюсної магнітної системи з радіально розташованими магнітами на стальному ярмі ротора, що напресовано на вал, яка відрізняється тим, що корпусом вітрогенератора є статор, що виконаний із листів електротехнічної сталі,...

Номер патенту: 90760

Опубліковано: 10.06.2014

Автор: Оніпко Олексій Федорович

МПК: H02K 21/12, H02K 21/22

Мітки: генератор, синхронний, магнітами, постійними, оніпка, роторі

Формула / Реферат:

1. Синхронний генератор з постійними магнітами на роторі, що містить ротор з двома поверхнями, виконаними концентричними осі ротора і обернутими одна до одної, на яких розташовані щонайменше по чотири постійні магніти на кожній поверхні, які розташовані попарно вздовж радіуса ротора і спрямовані в сторону проміжку між цими поверхнями один проти одного своїми полюсами, полярність полюсів цих пар постійних магнітів у напрямку по колу...

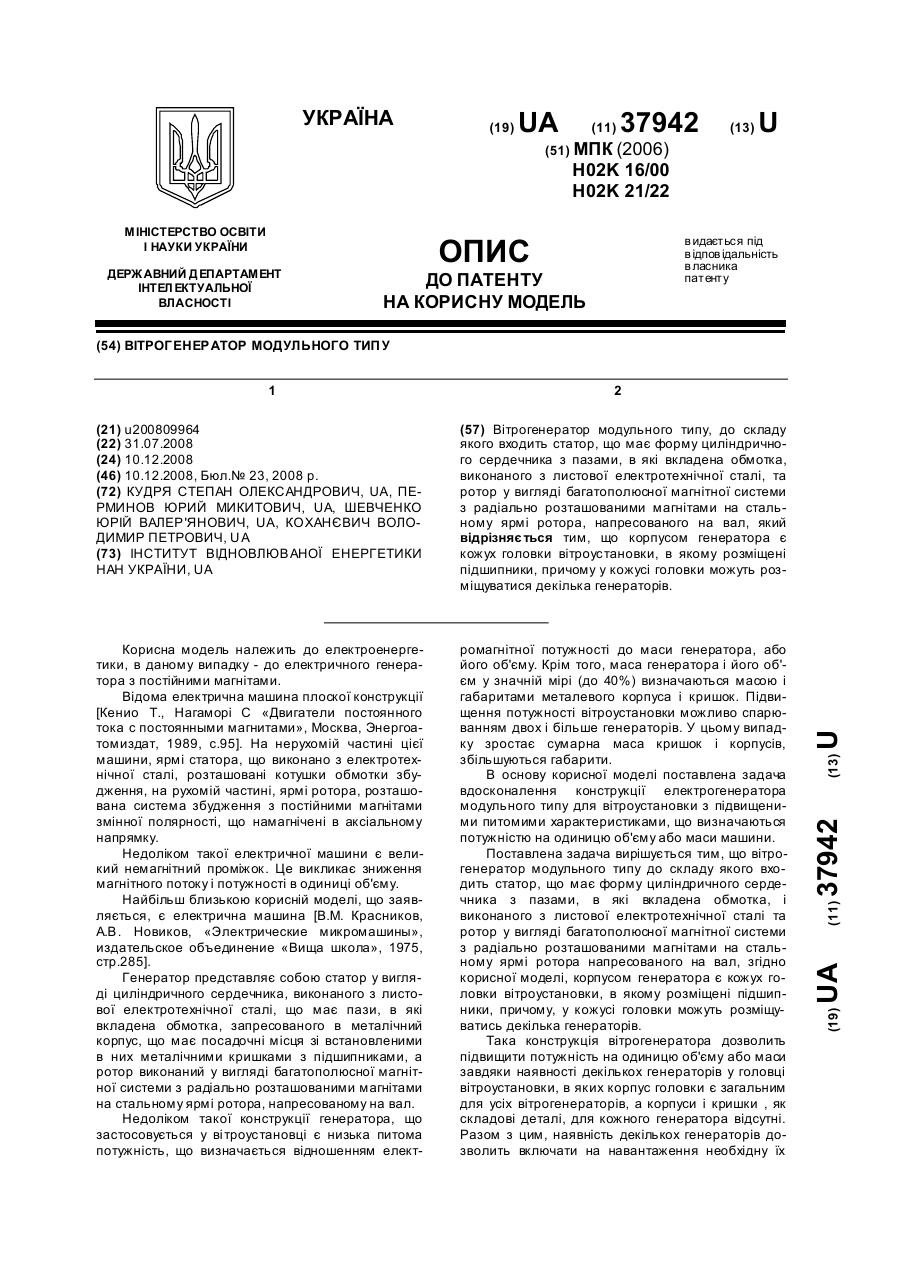

Номер патенту: 37942

Опубліковано: 10.12.2008

Автори: Коханєвич Володимир Петрович, Кудря Степан Олександрович, Шевченко Юрій Валер'янович, Пермінов Юрій Микитович

МПК: H02K 16/00, H02K 21/22

Мітки: модульного, типу, вітрогенератор

Формула / Реферат:

Вітрогенератор модульного типу, до складу якого входить статор, що має форму циліндричного сердечника з пазами, в які вкладена обмотка, виконаного з листової електротехнічної сталі, та ротор у вигляді багатополюсної магнітної системи з радіально розташованими магнітами на стальному ярмі ротора, напресованого на вал, який відрізняється тим, що корпусом генератора є кожух головки вітроустановки, в якому розміщені підшипники, причому у кожусі...

Номер патенту: 30729

Опубліковано: 11.03.2008

Автори: Субота Анатолій Максимович, Симонов Володимир Федорович

МПК: H02N 15/00, H02K 21/22, H02K 21/12 ...

Мітки: обмежувач, швидкості, автодорожній

Формула / Реферат:

Автодорожній обмежувач швидкості, який вміщує постійний магніт, котушку, який відрізняється тим, що магніт розташований всередині котушки і за допомогою штока шарнірно з'єднаний з виступом на внутрішній стороні тіла "лежачого поліцейського", який опирається на пружину, розташовану у стакані, закріпленому на середній частині станини, що має в нижній частині простір для розміщення котушки з магнітом, виходи якої через випрямляч...

Номер патенту: 75396

Опубліковано: 17.04.2006

Автор: Філіпчук Степан Павлович

МПК: H02K 21/22, H02K 21/12

Мітки: електрогенератор, маховичний

Формула / Реферат:

Маховичний генератор, що містить корпус, всередині якого встановлено маховик з постійними магнітами, закріплений на валу, електрокотушку з осердям, яка укріплена на основі і розміщена всередині маховика, який відрізняється тим, що маховик виконаний у вигляді перевернутого стакана, вісь якого співвісна валу, а в стінках діаметрально протилежно укріплені постійні магніти, які спрямовані один до одного протилежними полюсами, основа виконана у...
