Термоядерний реактор

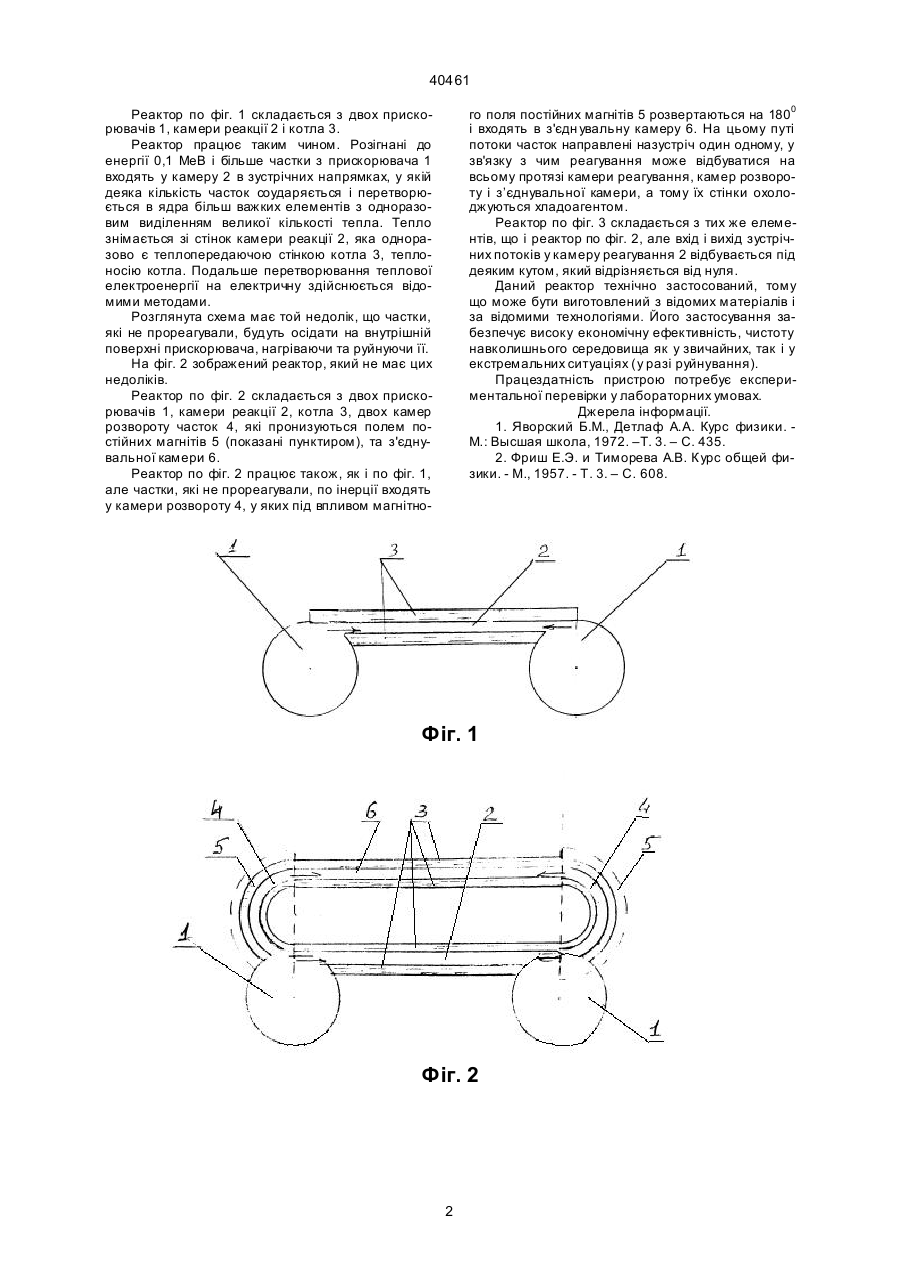

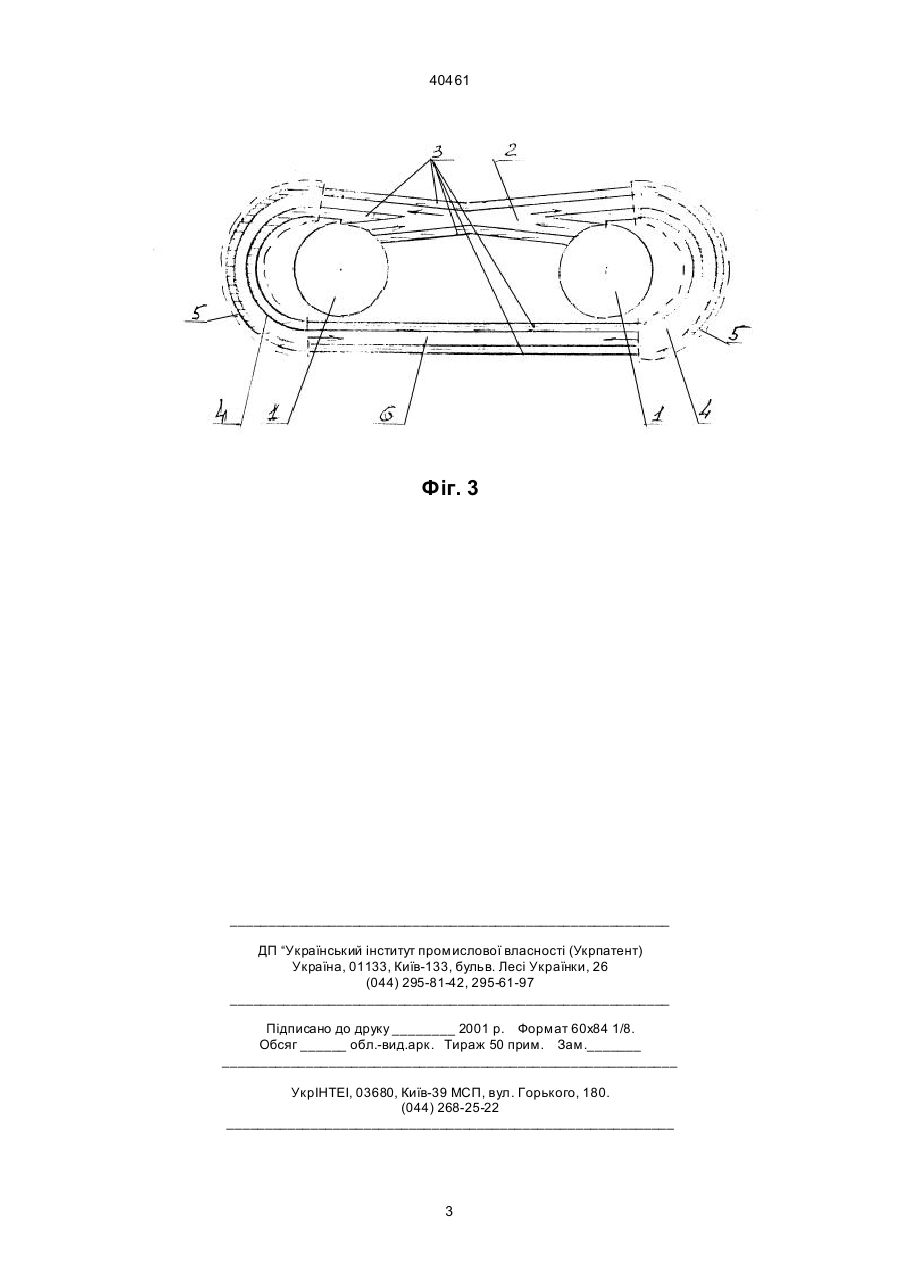

1. Термоядерний реактор, який відрізняється тим, що складається з двох прискорювачів часток, наприклад, циклотронів, з'єднаних між собою камерою реакції, у яку потоки прискорених часток 40461 го поля постійних магнітів 5 розвертаються на 1800 і входять в з'єдн увальну камеру 6. На цьому путі потоки часток направлені назустріч один одному, у зв'язку з чим реагування може відбуватися на всьому протязі камери реагування, камер розвороту і з’єднувальної камери, а тому їх стінки охолоджуються хладоагентом. Реактор по фіг. 3 складається з тих же елементів, що і реактор по фіг. 2, але вхід і вихід зустрічних потоків у камеру реагування 2 відбувається під деяким кутом, який відрізняється від нуля. Даний реактор технічно застосований, тому що може бути виготовлений з відомих матеріалів і за відомими технологіями. Його застосування забезпечує високу економічну ефективність, чистоту навколишнього середовища як у звичайних, так і у екстремальних ситуаціях (у разі руйнування). Працездатність пристрою потребує експериментальної перевірки у лабораторних умовах. Джерела інформації. 1. Яворский Б.М., Детлаф А.А. Курс физики. М.: Высшая школа, 1972. –Т. 3. – С. 435. 2. Фриш Е.Э. и Тиморева А.В. Курс общей физики. - М., 1957. - Т. 3. – С. 608. Реактор по фіг. 1 складається з двох прискорювачів 1, камери реакції 2 і котла 3. Реактор працює таким чином. Розігнані до енергії 0,1 МеВ і більше частки з прискорювача 1 входять у камеру 2 в зустрічних напрямках, у якій деяка кількість часток соударяється і перетворюється в ядра більш важких елементів з одноразовим виділенням великої кількості тепла. Тепло знімається зі стінок камери реакції 2, яка одноразово є теплопередаючою стінкою котла 3, теплоносію котла. Подальше перетворювання теплової електроенергії на електричну здійснюється відомими методами. Розглянута схема має той недолік, що частки, які не прореагували, будуть осідати на внутрішній поверхні прискорювача, нагріваючи та руйнуючи її. На фіг. 2 зображений реактор, який не має цих недоліків. Реактор по фіг. 2 складається з двох прискорювачів 1, камери реакції 2, котла 3, двох камер розвороту часток 4, які пронизуються полем постійних магнітів 5 (показані пунктиром), та з'єднувальної камери 6. Реактор по фіг. 2 працює також, як і по фіг. 1, але частки, які не прореагували, по інерції входять у камери розвороту 4, у яких під впливом магнітно Фіг. 1 Фіг. 2 2 40461 Фіг. 3 __________________________________________________________ ДП “Український інститут промислової власності (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид.арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
