Спосіб швидкісного намотування пряжі на бобіну

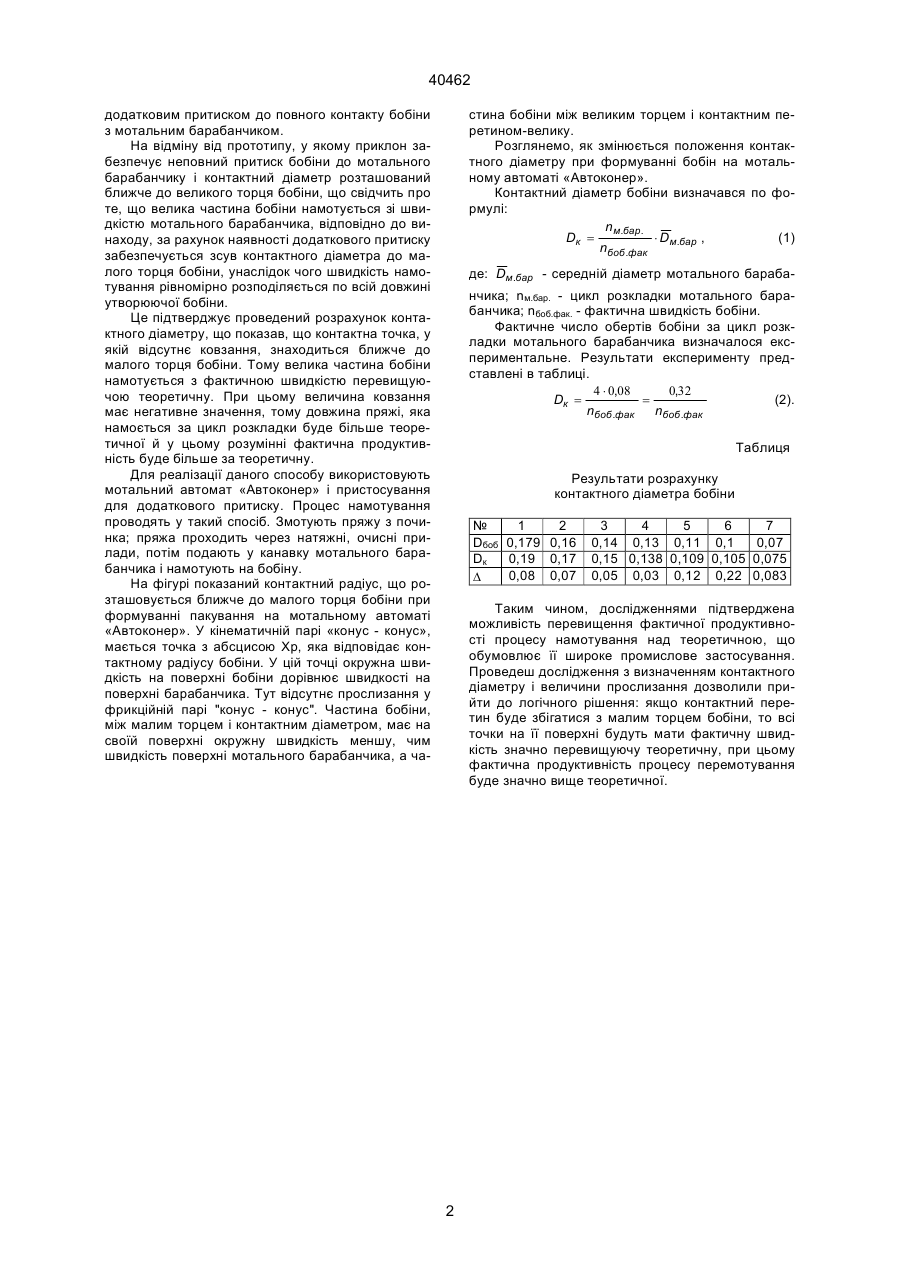

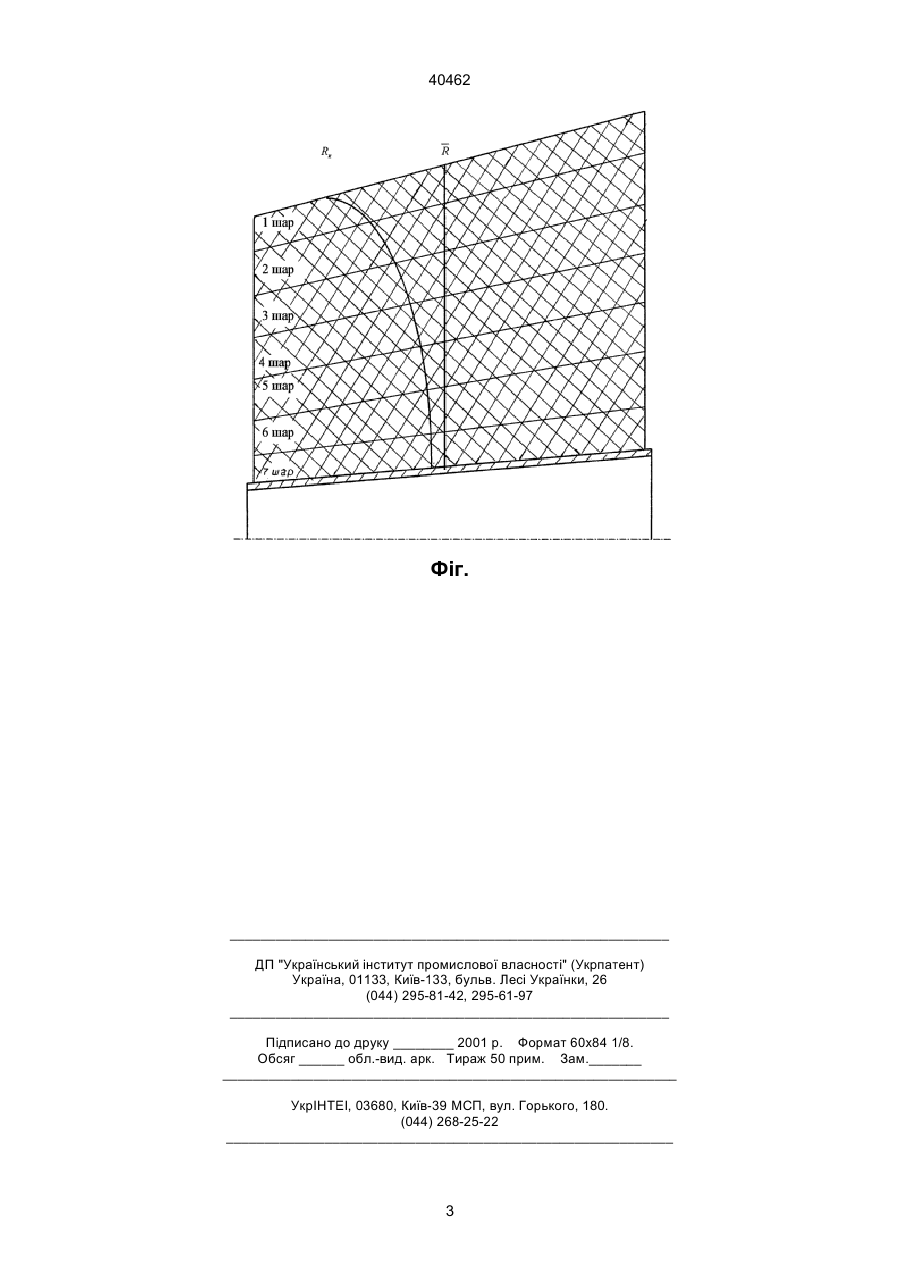

Спосіб швидкісного намотування пряжі на бобіну, при якому пряжу змотують з починка, очищають, регулюють заданий натяг, задають напрямок пряжі шляхом контакту конічного мотального барабанчика з конічною бобіною і намотують на бобіну за допомогою притиску приклоном, який відрізняється тим, що намотування пряжі проводять з додатковим притиском до повного контакту бобіни з мотальним барабанчиком. (19) (21) 2001021243 (22) 21.02.2001 (24) 16.07.2001 (33) UA (46) 16.07.200, Бюл. № 6, 2001 р. (72) Якубіцька Ірина Анатоліївна, Баран Ірина Анатоліївна (73) Херсонський державний технічний університет, UA 40462 додатковим притиском до повного контакту бобіни з мотальним барабанчиком. На відміну від прототипу, у якому приклон забезпечує неповний притиск бобіни до мотального барабанчику і контактний діаметр розташований ближче до великого торця бобіни, що свідчить про те, що велика частина бобіни намотується зі швидкістю мотального барабанчика, відповідно до винаходу, за рахунок наявності додаткового притиску забезпечується зсув контактного діаметра до малого торця бобіни, унаслідок чого швидкість намотування рівномірно розподіляється по всій довжині утворюючої бобіни. Це підтверджує проведений розрахунок контактного діаметру, що показав, що контактна точка, у якій відсутнє ковзання, знаходиться ближче до малого торця бобіни. Тому велика частина бобіни намотується з фактичною швидкістю перевищуючою теоретичну. При цьому величина ковзання має негативне значення, тому довжина пряжі, яка намоється за цикл розкладки буде більше теоретичної й у цьому розумінні фактична продуктивність буде більше за теоретичну. Для реалізації даного способу використовують мотальний автомат «Автоконер» і пристосування для додаткового притиску. Процес намотування проводять у такий спосіб. Змотують пряжу з починка; пряжа проходить через натяжні, очисні прилади, потім подають у канавку мотального барабанчика і намотують на бобіну. На фігурі показаний контактний радіус, що розташовується ближче до малого торця бобіни при формуванні пакування на мотальному автоматі «Автоконер». У кінематичній парі «конус - конус», мається точка з абсцисою Хр, яка відповідає контактному радіусу бобіни. У цій точці окружна швидкість на поверхні бобіни дорівнює швидкості на поверхні барабанчика. Тут відсутнє прослизання у фрикційній парі "конус - конус". Частина бобіни, між малим торцем і контактним діаметром, має на своїй поверхні окружну швидкість меншу, чим швидкість поверхні мотального барабанчика, а ча стина бобіни між великим торцем і контактним перетином-велику. Розглянемо, як змінюється положення контактного діаметру при формуванні бобін на мотальному автоматі «Автоконер». Контактний діаметр бобіни визначався по формулі: n м.бар. Dк = × Dм.бар , (1) nбоб .фак де: Dм.бар - середній діаметр мотального барабанчика; nм.бар. - цикл розкладки мотального барабанчика; nбоб.фак. - фактична швидкість бобіни. Фактичне число обертів бобіни за цикл розкладки мотального барабанчика визначалося експериментальне. Результати експерименту представлені в таблиці. 4 × 0,08 0,32 Dк = = (2). nбоб .фак nбоб .фак Таблиця Результати розрахунку контактного діаметра бобіни № 1 2 Dбоб 0,179 0,16 Dк 0,19 0,17 0,08 0,07 D 3 4 5 6 7 0,14 0,13 0,11 0,1 0,07 0,15 0,138 0,109 0,105 0,075 0,05 0,03 0,12 0,22 0,083 Таким чином, дослідженнями підтверджена можливість перевищення фактичної продуктивності процесу намотування над теоретичною, що обумовлює її широке промислове застосування. Проведеш дослідження з визначенням контактного діаметру і величини прослизання дозволили прийти до логічного рішення: якщо контактний перетин буде збігатися з малим торцем бобіни, то всі точки на її поверхні будуть мати фактичну швидкість значно перевищуючу теоретичну, при цьому фактична продуктивність процесу перемотування буде значно вище теоретичної. 2 40462 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
