Щит протиударний

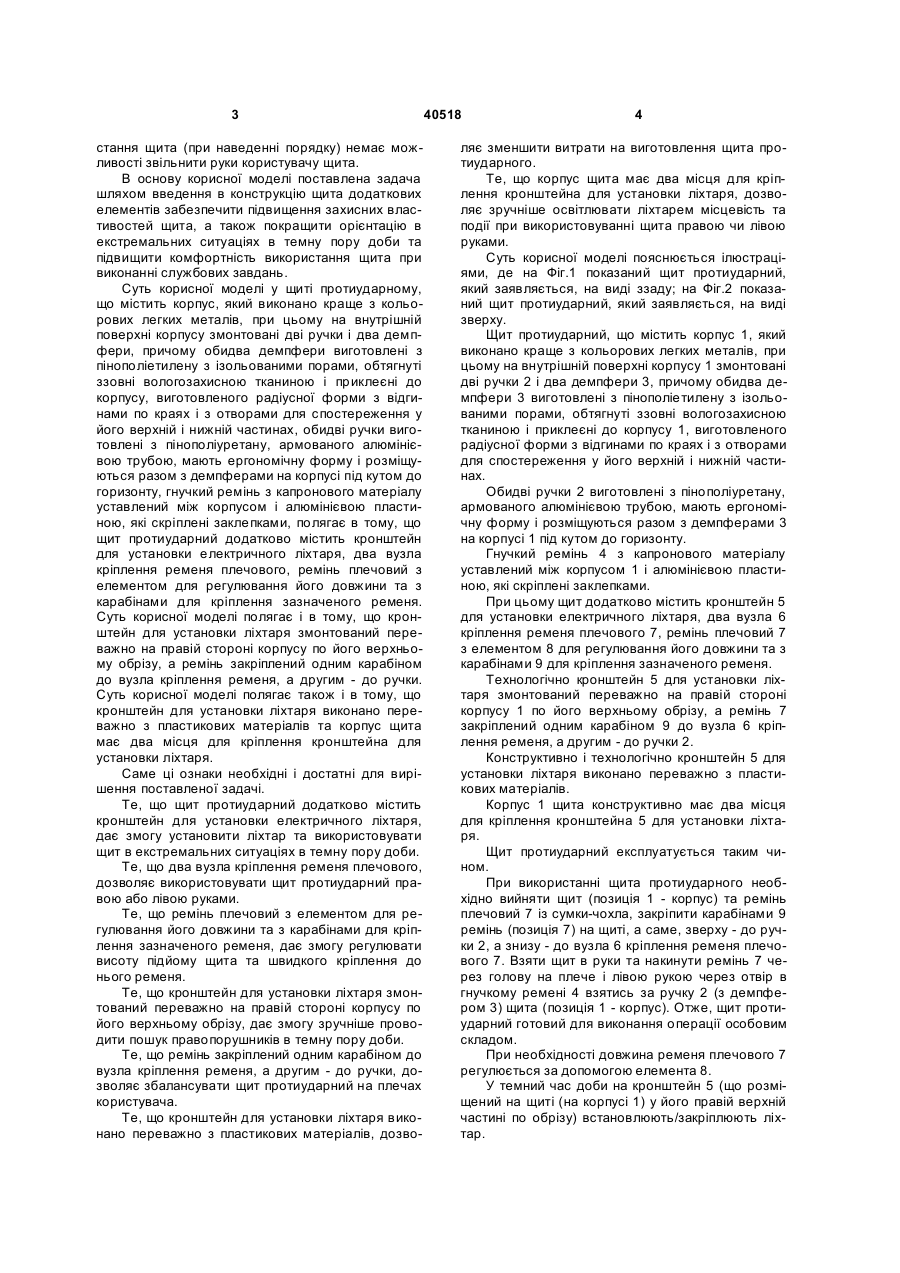

1. Щит протиударний, що містить корпус, який виконано з кольорових легких металів, при цьому на внутрішній поверхні корпусу змонтовані дві ручки і два демпфери, причому обидва демпфери виготовлені з пінополіетилену з ізольованими порами, обтягнуті ззовні вологозахисною тканиною і приклеєні до корпусу, виготовленого радіусної форми з відгинами по краях і з отворами для спостереження у його верхній і нижній частинах, обидві ручки виготовлені з пінополіуретану, армовано U 1 3 стання щита (при наведенні порядку) немає можливості звільнити руки користувачу щита. В основу корисної моделі поставлена задача шляхом введення в конструкцію щита додаткових елементів забезпечити підвищення захисних властивостей щита, а також покращити орієнтацію в екстремальних ситуаціях в темну пору доби та підвищити комфортність використання щита при виконанні службових завдань. Суть корисної моделі у щиті протиударному, що містить корпус, який виконано краще з кольорових легких металів, при цьому на внутрішній поверхні корпусу змонтовані дві ручки і два демпфери, причому обидва демпфери виготовлені з пінополіетилену з ізольованими порами, обтягнуті ззовні вологозахисною тканиною і приклеєні до корпусу, виготовленого радіусної форми з відгинами по краях і з отворами для спостереження у його верхній і нижній частинах, обидві ручки виготовлені з пінополіуретану, армованого алюмінієвою трубою, мають ергономічну форму і розміщуються разом з демпферами на корпусі під кутом до горизонту, гнучкий ремінь з капронового матеріалу уставлений між корпусом і алюмінієвою пластиною, які скріплені заклепками, полягає в тому, що щит протиударний додатково містить кронштейн для установки електричного ліхтаря, два вузла кріплення ременя плечового, ремінь плечовий з елементом для регулювання його довжини та з карабінами для кріплення зазначеного ременя. Суть корисної моделі полягає і в тому, що кронштейн для установки ліхтаря змонтований переважно на правій стороні корпусу по його верхньому обрізу, а ремінь закріплений одним карабіном до вузла кріплення ременя, а другим - до ручки. Суть корисної моделі полягає також і в тому, що кронштейн для установки ліхтаря виконано переважно з пластикових матеріалів та корпус щита має два місця для кріплення кронштейна для установки ліхтаря. Саме ці ознаки необхідні і достатні для вирішення поставленої задачі. Те, що щит протиударний додатково містить кронштейн для установки електричного ліхтаря, дає змогу установити ліхтар та використовувати щит в екстремальних ситуаціях в темну пору доби. Те, що два вузла кріплення ременя плечового, дозволяє використовувати щит протиударний правою або лівою руками. Те, що ремінь плечовий з елементом для регулювання його довжини та з карабінами для кріплення зазначеного ременя, дає змогу регулювати висоту підйому щита та швидкого кріплення до нього ременя. Те, що кронштейн для установки ліхтаря змонтований переважно на правій стороні корпусу по його верхньому обрізу, дає змогу зручніше проводити пошук правопорушників в темну пору доби. Те, що ремінь закріплений одним карабіном до вузла кріплення ременя, а другим - до ручки, дозволяє збалансувати щит протиударний на плечах користувача. Те, що кронштейн для установки ліхтаря виконано переважно з пластикових матеріалів, дозво 40518 4 ляє зменшити витрати на виготовлення щита протиударного. Те, що корпус щита має два місця для кріплення кронштейна для установки ліхтаря, дозволяє зручніше освітлювати ліхтарем місцевість та події при використовуванні щита правою чи лівою руками. Суть корисної моделі пояснюється ілюстраціями, де на Фіг.1 показаний щит протиударний, який заявляється, на виді ззаду; на Фіг.2 показаний щит протиударний, який заявляється, на виді зверху. Щит протиударний, що містить корпус 1, який виконано краще з кольорових легких металів, при цьому на внутрішній поверхні корпусу 1 змонтовані дві ручки 2 і два демпфери 3, причому обидва демпфери 3 виготовлені з пінополіетилену з ізольованими порами, обтягнуті ззовні вологозахисною тканиною і приклеєні до корпусу 1, виготовленого радіусної форми з відгинами по краях і з отворами для спостереження у його верхній і нижній частинах. Обидві ручки 2 виготовлені з пінополіуретану, армованого алюмінієвою трубою, мають ергономічну форму і розміщуються разом з демпферами 3 на корпусі 1 під кутом до горизонту. Гнучкий ремінь 4 з капронового матеріалу уставлений між корпусом 1 і алюмінієвою пластиною, які скріплені заклепками. При цьому щит додатково містить кронштейн 5 для установки електричного ліхтаря, два вузла 6 кріплення ременя плечового 7, ремінь плечовий 7 з елементом 8 для регулювання його довжини та з карабінами 9 для кріплення зазначеного ременя. Технологічно кронштейн 5 для установки ліхтаря змонтований переважно на правій стороні корпусу 1 по його верхньому обрізу, а ремінь 7 закріплений одним карабіном 9 до вузла 6 кріплення ременя, а другим - до ручки 2. Конструктивно і технологічно кронштейн 5 для установки ліхтаря виконано переважно з пластикових матеріалів. Корпус 1 щита конструктивно має два місця для кріплення кронштейна 5 для установки ліхтаря. Щит протиударний експлуатується таким чином. При використанні щита протиударного необхідно вийняти щит (позиція 1 - корпус) та ремінь плечовий 7 із сумки-чохла, закріпити карабінами 9 ремінь (позиція 7) на щиті, а саме, зверху - до ручки 2, а знизу - до вузла 6 кріплення ременя плечового 7. Взяти щит в руки та накинути ремінь 7 через голову на плече і лівою рукою через отвір в гнучкому ремені 4 взятись за ручку 2 (з демпфером 3) щита (позиція 1 - корпус). Отже, щит протиударний готовий для виконання операції особовим складом. При необхідності довжина ременя плечового 7 регулюється за допомогою елемента 8. У темний час доби на кронштейн 5 (що розміщений на щиті (на корпусі 1) у його правій верхній частині по обрізу) встановлюють/закріплюють ліхтар. 5 40518 Таким чином щит протиударний, який заявляється, і конструкція якого представлена на Фіг.1-2, дозволяє: - значно покращити орієнтацію співробітника спеціального підрозділу, який захищений щитом, в екстремальних ситуаціях в темну пору доби; - забезпечити співробітнику спеціального підрозділу підвищення комфортності використання щита при виконанні службових завдань. Підвищення ефективності використання щита протиударного, який заявляється, у порівнянні з Комп’ютерна верстка Л.Литвиненко 6 прототипом, полягає в тому, що шляхом введення додаткових елементів, що покращило орієнтацію в екстремальних ситуаціях в темну пору доби та підвищило комфортність використання щита при виконанні службових завдань, забезпечена ефективність застосування щита протиударного. Джерела інформації 1. Патент України №2769, МПК 5 F41H5/08, опубл. 16.06.2004 - аналог. 2. Патент України №9272, МПК 4 F41H5/08, опубл. 15.09.2005, -прототип. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
