Спосіб виробництва товстих листів
Номер патенту: 18656
Опубліковано: 15.11.2006
Автори: Єгоров Микола Тимофійович, Кримов Віталій Миколайович, Калугіна Тетяна Андріївна, Алімов Валерій Іванович
Формула / Реферат
Спосіб виробництва товстих листів, який включає аустенітизацію заготівки, прокатку листів і подальше охолодження в три стадії, який відрізняється тим, що на другій стадії виконують ізотермічну витримку при температурах 450-350°С, а на третій стадії охолоджують від цих температур зі швидкістю не більш 20°С/год.
Текст

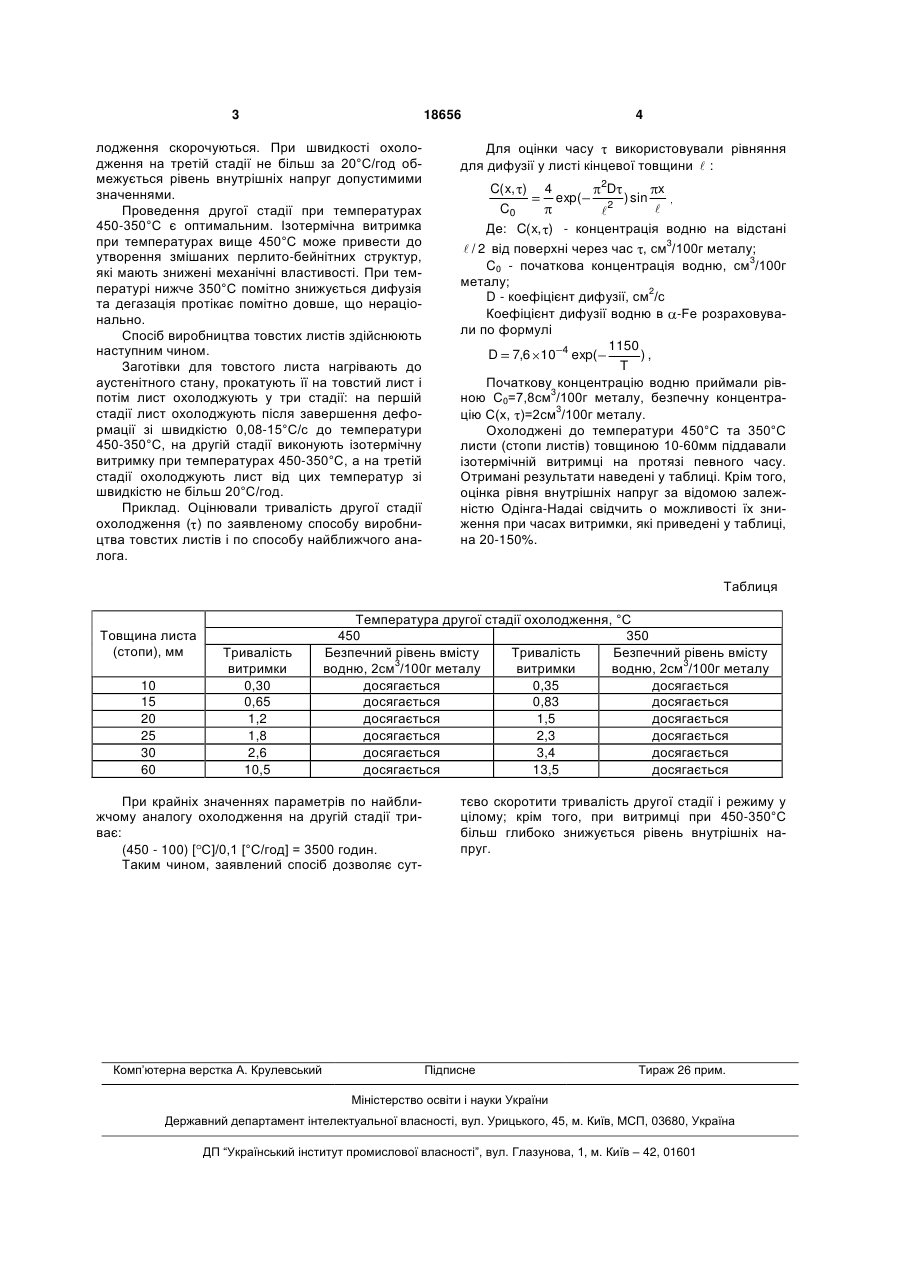

Спосіб виробництва товстих листів, який включає аустенітизацію заготівки, прокатку листів і подальше охолодження в три стадії, який відрізняється тим, що на другій стадії виконують ізотермічну витримку при температурах 450-350°С, а на третій стадії охолоджують від цих температур зі швидкістю не більш 20°С/год. (19) (21) u200605580 (22) 22.05.2006 (24) 15.11.2006 (46) 15.11.2006, Бюл. № 11, 2006 р. (72) Алімов Валерій Іванович, Єгоров Микола Тимофійович, Кримов Віталій Миколайович, Калугіна Тетяна Андріївна (73) ДОНЕЦЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ 3 18656 лодження скорочуються. При швидкості охолодження на третій стадії не більш за 20°С/год обмежується рівень внутрішніх напруг допустимими значеннями. Проведення другої стадії при температурах 450-350°С є оптимальним. Ізотермічна витримка при температурах вище 450°С може привести до утворення змішаних перлито-бейнітних структур, які мають знижені механічні властивості. При температурі нижче 350°С помітно знижується дифузія та дегазація протікає помітно довше, що нераціонально. Спосіб виробництва товстих листів здійснюють наступним чином. Заготівки для товстого листа нагрівають до аустенітного стану, прокатують її на товстий лист і потім лист охолоджують у три стадії: на першій стадії лист охолоджують після завершення деформації зі швидкістю 0,08-15°С/с до температури 450-350°С, на другій стадії виконують ізотермічну витримку при температурах 450-350°С, а на третій стадії охолоджують лист від цих температур зі швидкістю не більш 20°С/год. Приклад. Оцінювали тривалість другої стадії охолодження ( ) по заявленому способу виробництва товстих листів і по способу найближчого аналога. 4 Для оцінки часу використовували рівняння для дифузії у листі кінцевої товщини : 2 C( x, ) 4 D x exp( ) sin , 2 C0 Де: C( x, ) - концентрація водню на відстані / 2 від поверхні через час , см3/100г металу; C0 - початкова концентрація водню, см3/100г металу; D - коефіцієнт дифузії, см2/с Коефіцієнт дифузії водню в -Fe розраховували по формулі 1150 D 7,6 10 4 exp( ), T Початкову концентрацію водню приймали рівною С0=7,8см3/100г металу, безпечну концентрацію C(x, )=2cм3/100г металу. Охолоджені до температури 450°С та 350°С листи (стопи листів) товщиною 10-60мм піддавали ізотермічній витримці на протязі певного часу. Отримані результати наведені у таблиці. Крім того, оцінка рівня внутрішніх напруг за відомою залежністю Одінга-Надаі свідчить о можливості їх зниження при часах витримки, які приведені у таблиці, на 20-150%. Таблиця Товщина листа (стопи), мм 10 15 20 25 30 60 Тривалість витримки 0,30 0,65 1,2 1,8 2,6 10,5 Температура другої стадії охолодження, °С 450 350 Безпечний рівень вмісту Тривалість Безпечний рівень вмісту водню, 2см3/100г металу витримки водню, 2см3/100г металу досягається 0,35 досягається досягається 0,83 досягається досягається 1,5 досягається досягається 2,3 досягається досягається 3,4 досягається досягається 13,5 досягається При крайніх значеннях параметрів по найближчому аналогу охолодження на другій стадії триває: (450 - 100) [ С]/0,1 [°С/год] = 3500 годин. Таким чином, заявлений спосіб дозволяє сут Комп’ютерна верстка А. Крулевський тєво скоротити тривалість другої стадії і режиму у цілому; крім того, при витримці при 450-350°С більш глибоко знижується рівень внутрішніх напруг. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for producing of thick plates
Автори англійськоюAlimov Valerii Ivanovych, Yehorov Mykola Tymofiiovych, Krymov Vitalii Mykolaiovych, Kalugina Tetiana Andriivna
Назва патенту російськоюСпособ производства толстых листов
Автори російськоюАлимов Валерий Иванович, Егоров Николай Тимофеевич, Крымов Виталий Николаевич, Калугина Татьяна Андреевна
МПК / Мітки
Мітки: спосіб, листів, виробництва, товстих
