Суха штукатурна суміш для опоряджувальних робіт

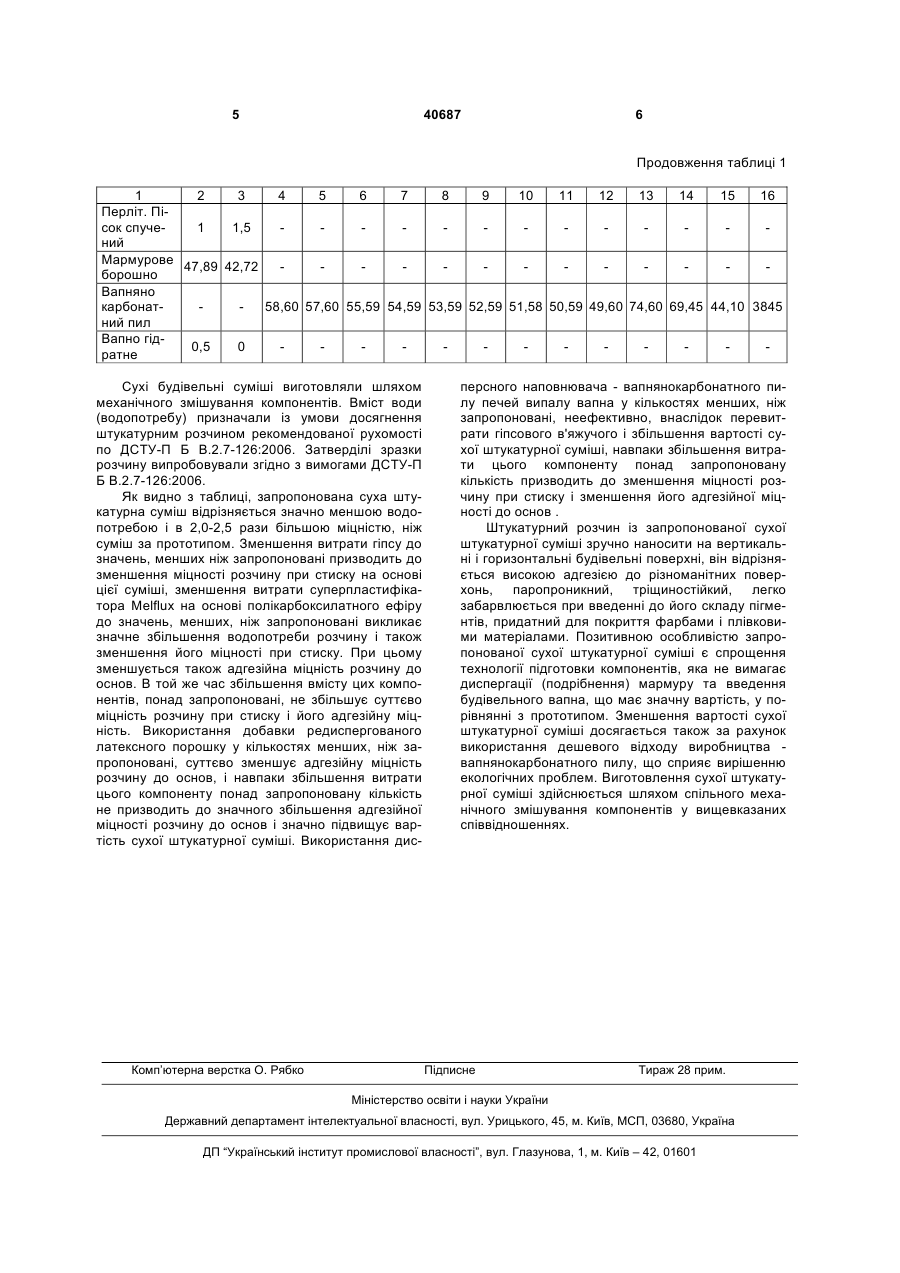

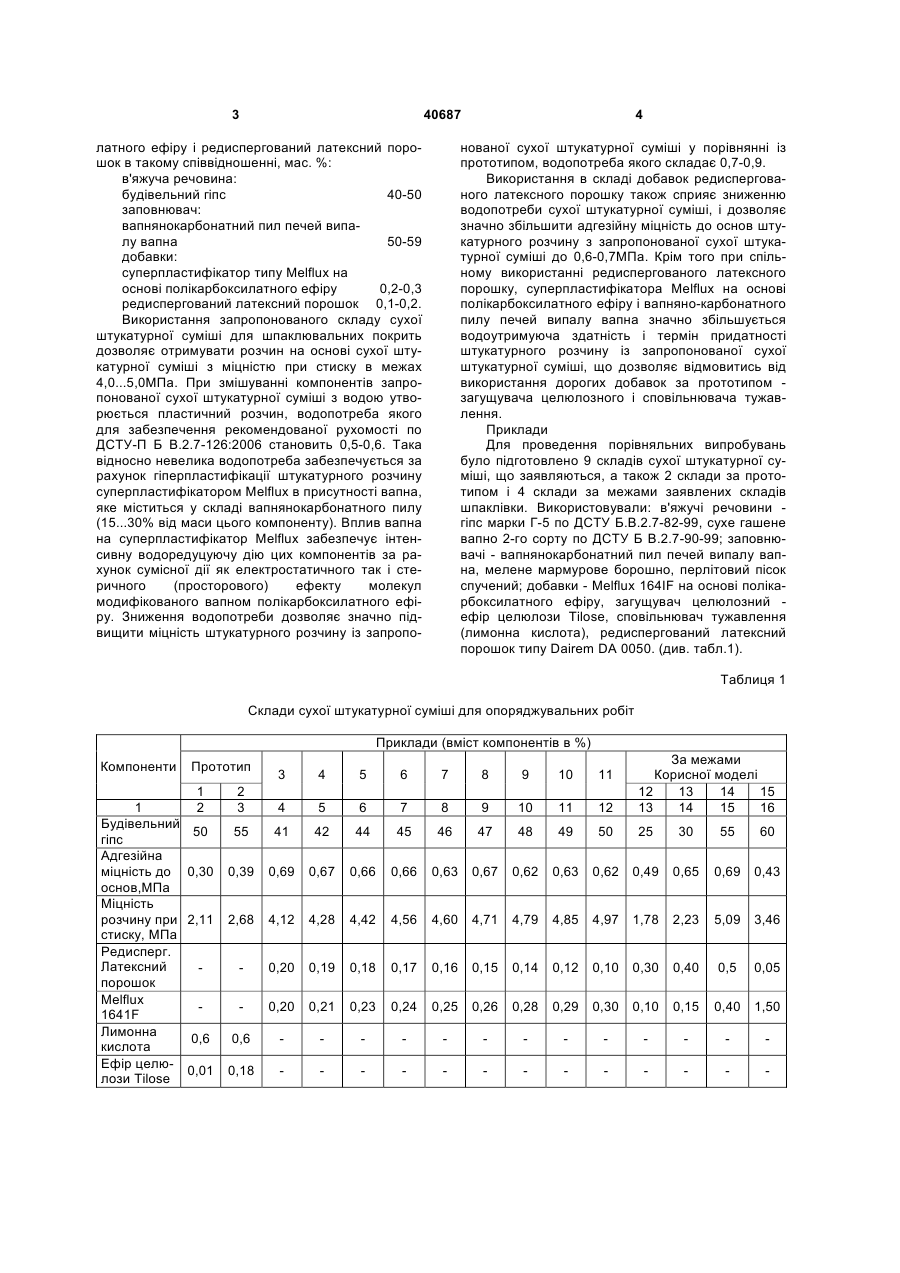

Суха штукатурна суміш для опоряджувальних робіт, що включає в'яжучу речовину - будівельний гіпс, заповнювач і добавки, яка відрізняється тим, що як заповнювач містить вапнянокарбонат 3 40687 латного ефіру і редиспергований латексний порошок в такому співвідношенні, мас. %: в'яжуча речовина: будівельний гіпс 40-50 заповнювач: вапнянокарбонатний пил печей випа50-59 лу вапна добавки: суперпластифікатор типу Melflux на основі полікарбоксилатного ефіру 0,2-0,3 редиспергований латексний порошок 0,1-0,2. Використання запропонованого складу сухої штукатурної суміші для шпаклювальних покрить дозволяє отримувати розчин на основі сухої штукатурної суміші з міцністю при стиску в межах 4,0...5,0МПа. При змішуванні компонентів запропонованої сухої штукатурної суміші з водою утворюється пластичний розчин, водопотреба якого для забезпечення рекомендованої рухомості по ДСТУ-П Б В.2.7-126:2006 становить 0,5-0,6. Така відносно невелика водопотреба забезпечується за рахунок гіперпластифікації штукатурного розчину суперпластифікатором Melflux в присутності вапна, яке міститься у складі вапнянокарбонатного пилу (15...30% від маси цього компоненту). Вплив вапна на суперпластифікатор Melflux забезпечує інтенсивну водоредуцуючу дію цих компонентів за рахунок сумісної дії як електростатичного так і стеричного (просторового) ефекту молекул модифікованого вапном полікарбоксилатного ефіру. Зниження водопотреби дозволяє значно підвищити міцність штукатурного розчину із запропо 4 нованої сухої штукатурної суміші у порівнянні із прототипом, водопотреба якого складає 0,7-0,9. Використання в складі добавок редиспергованого латексного порошку також сприяє зниженню водопотреби сухої штукатурної суміші, і дозволяє значно збільшити адгезійну міцність до основ штукатурного розчину з запропонованої сухої штукатурної суміші до 0,6-0,7МПа. Крім того при спільному використанні редиспергованого латексного порошку, суперпластифікатора Melflux на основі полікарбоксилатного ефіру і вапняно-карбонатного пилу печей випалу вапна значно збільшується водоутримуюча здатність і термін придатності штукатурного розчину із запропонованої сухої штукатурної суміші, що дозволяє відмовитись від використання дорогих добавок за прототипом загущувача целюлозного і сповільнювача тужавлення. Приклади Для проведення порівняльних випробувань було підготовлено 9 складів сухої штукатурної суміші, що заявляються, а також 2 склади за прототипом і 4 склади за межами заявлених складів шпаклівки. Використовували: в'яжучі речовини гіпс марки Г-5 по ДСТУ Б.В.2.7-82-99, сухе гашене вапно 2-го сорту по ДСТУ Б В.2.7-90-99; заповнювачі - вапнянокарбонатний пил печей випалу вапна, мелене мармурове борошно, перлітовий пісок спучений; добавки - Melflux 164IF на основі полікарбоксилатного ефіру, загущувач целюлозний ефір целюлози Tilose, сповільнювач тужавлення (лимонна кислота), редиспергований латексний порошок типу Dairem DA 0050. (див. табл.1). Таблиця 1 Склади сухої штукатурної суміші для опоряджувальних робіт Приклади (вміст компонентів в %) Компоненти 1 Будівельний гіпс Адгезійна міцність до основ,МПа Міцність розчину при стиску, МПа Редисперг. Латексний порошок Melflux 1641F Лимонна кислота Ефір целюлози Tilose 1 2 2 3 4 5 6 7 8 9 10 11 12 За межами Корисної моделі 12 13 14 15 13 14 15 16 50 55 41 42 44 45 46 47 48 49 50 25 0,30 0,39 0,69 0,67 0,66 0,66 0,63 0,67 0,62 0,63 0,62 0,49 0,65 0,69 0,43 2,11 2,68 4,12 4,28 4,42 4,56 4,60 4,71 4,79 4,85 4,97 1,78 2,23 5,09 3,46 0,20 0,19 0,18 0,17 0,16 0,15 0,14 0,12 0,10 0,30 0,40 0,5 0,20 0,21 0,23 0,24 0,25 0,26 0,28 0,29 0,30 0,10 0,15 0,40 1,50 0,6 0,6 0,01 0,18 Прототип 3 4 5 6 7 8 9 10 11 30 55 60 0,05 5 40687 6 Продовження таблиці 1 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 Перліт. Пісок спуче1 1,5 ний Мармурове 47,89 42,72 борошно Вапняно карбонат58,60 57,60 55,59 54,59 53,59 52,59 51,58 50,59 49,60 74,60 69,45 44,10 3845 ний пил Вапно гід0,5 0 ратне Сухі будівельні суміші виготовляли шляхом механічного змішування компонентів. Вміст води (водопотребу) призначали із умови досягнення штукатурним розчином рекомендованої рухомості по ДСТУ-П Б В.2.7-126:2006. Затверділі зразки розчину випробовували згідно з вимогами ДСТУ-П Б В.2.7-126:2006. Як видно з таблиці, запропонована суха штукатурна суміш відрізняється значно меншою водопотребою і в 2,0-2,5 рази більшою міцністю, ніж суміш за прототипом. Зменшення витрати гіпсу до значень, менших ніж запропоновані призводить до зменшення міцності розчину при стиску на основі цієї суміші, зменшення витрати суперпластифікатора Melflux на основі полікарбоксилатного ефіру до значень, менших, ніж запропоновані викликає значне збільшення водопотреби розчину і також зменшення його міцності при стиску. При цьому зменшується також адгезійна міцність розчину до основ. В той же час збільшення вмісту цих компонентів, понад запропоновані, не збільшує суттєво міцність розчину при стиску і його адгезійну міцність. Використання добавки редиспергованого латексного порошку у кількостях менших, ніж запропоновані, суттєво зменшує адгезійну міцність розчину до основ, і навпаки збільшення витрати цього компоненту понад запропоновану кількість не призводить до значного збільшення адгезійної міцності розчину до основ і значно підвищує вартість сухої штукатурної суміші. Використання дис Комп’ютерна верстка О. Рябко персного наповнювача - вапнянокарбонатного пилу печей випалу вапна у кількостях менших, ніж запропоновані, неефективно, внаслідок перевитрати гіпсового в'яжучого і збільшення вартості сухої штукатурної суміші, навпаки збільшення витрати цього компоненту понад запропоновану кількість призводить до зменшення міцності розчину при стиску і зменшення його адгезійної міцності до основ . Штукатурний розчин із запропонованої сухої штукатурної суміші зручно наносити на вертикальні і горизонтальні будівельні поверхні, він відрізняється високою адгезією до різноманітних поверхонь, паропроникний, тріщиностійкий, легко забарвлюється при введенні до його складу пігментів, придатний для покриття фарбами і плівковими матеріалами. Позитивною особливістю запропонованої сухої штукатурної суміші є спрощення технології підготовки компонентів, яка не вимагає диспергації (подрібнення) мармуру та введення будівельного вапна, що має значну вартість, у порівнянні з прототипом. Зменшення вартості сухої штукатурної суміші досягається також за рахунок використання дешевого відходу виробництва вапнянокарбонатного пилу, що сприяє вирішенню екологічних проблем. Виготовлення сухої штукатурної суміші здійснюється шляхом спільного механічного змішування компонентів у вищевказаних співвідношеннях. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
