Спосіб виготовлення фосфогіпсового в’яжучого

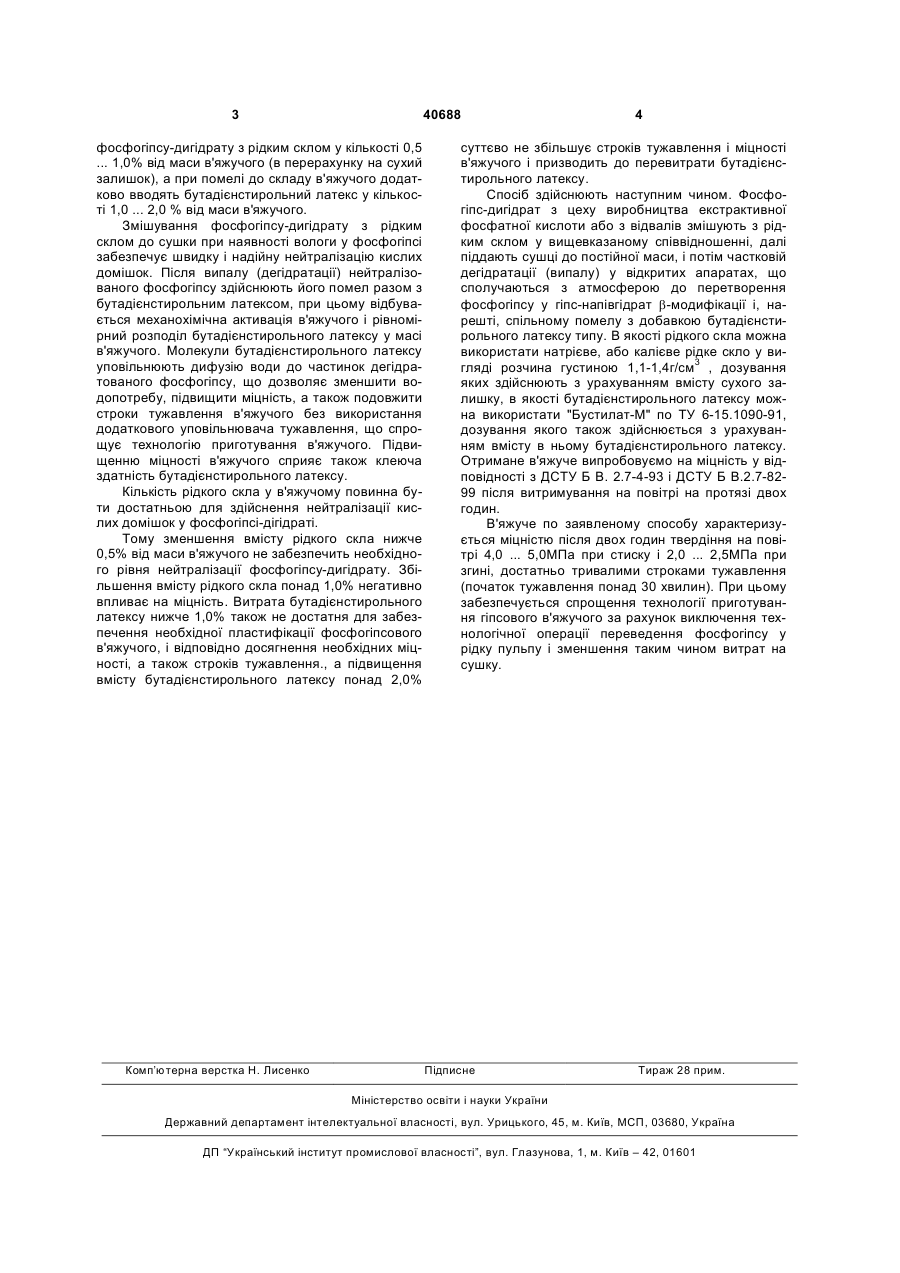

Спосіб виготовлення фосфогіпсового в'яжучого, що включає нейтралізацію фосфогіпсудигідрату, сушку, випал і помел у кульовому млині, який відрізняється тим, що нейтралізацію здійснюють шляхом змішування фосфогіпсудигідрату з рідким склом у кількості 0,5...1,0% від маси в'яжучого (в перерахунку на сухий залишок), а при помелі до складу в'яжучого додатково вводять бутадієнстирольний латекс у кількості 1,0...2,0% від маси в'яжучого. (19) (21) u200812323 (22) 20.10.2008 (24) 27.04.2009 (46) 27.04.2009, Бюл.№ 8, 2009 р. (72) ДВОРКІН ЛЕОНІД ЙОСИПОВИЧ, UA, МИРОНЕНКО АНАТОЛІЙ ВАСИЛЬОВИЧ, UA, МИРОНЕНКО ТАМАРА ВАСИЛІВНА, UA, АНДРЄЄВ ОЛЕКСАНДР АНАТОЛІЙОВИЧ, UA, МИХАЙЛІВСЬКА ОЛЬГА СЕРГІЇВНА, UA, ЗАДИБЧУК ОКСАНА РОМАНІВНА, UA (73) "РІВНЕНСЬКА МАЛА АКАДЕМІЯ НАУК УЧНІВСЬКОЇ МОЛОДІ" РІВНЕНСЬКОЇ ОБЛАСНОЇ РАДИ, UA 3 40688 фосфогіпсу-дигідрату з рідким склом у кількості 0,5 ... 1,0% від маси в'яжучого (в перерахунку на сухий залишок), а при помелі до складу в'яжучого додатково вводять бутадієнстирольний латекс у кількості 1,0 ... 2,0 % від маси в'яжучого. Змішування фосфогіпсу-дигідрату з рідким склом до сушки при наявності вологи у фосфогіпсі забезпечує швидку і надійну нейтралізацію кислих домішок. Після випалу (дегідратації) нейтралізованого фосфогіпсу здійснюють його помел разом з бутадієнстирольним латексом, при цьому відбувається механохімічна активація в'яжучого і рівномірний розподіл бутадієнстирольного латексу у масі в'яжучого. Молекули бутадієнстирольного латексу уповільнюють дифузію води до частинок дегідратованого фосфогіпсу, що дозволяє зменшити водопотребу, підвищити міцність, а також подовжити строки тужавлення в'яжучого без використання додаткового уповільнювача тужавлення, що спрощує технологію приготування в'яжучого. Підвищенню міцності в'яжучого сприяє також клеюча здатність бутадієнстирольного латексу. Кількість рідкого скла у в'яжучому повинна бути достатньою для здійснення нейтралізації кислих домішок у фосфогіпсі-дігідраті. Тому зменшення вмісту рідкого скла нижче 0,5% від маси в'яжучого не забезпечить необхідного рівня нейтралізації фосфогіпсу-дигідрату. Збільшення вмісту рідкого скла понад 1,0% негативно впливає на міцність. Витрата бутадієнстирольного латексу нижче 1,0% також не достатня для забезпечення необхідної пластифікації фосфогіпсового в'яжучого, і відповідно досягнення необхідних міцності, а також строків тужавлення., а підвищення вмісту бутадієнстирольного латексу понад 2,0% Комп’ютерна верстка Н. Лисенко 4 суттєво не збільшує строків тужавлення і міцності в'яжучого і призводить до перевитрати бутадієнстирольного латексу. Спосіб здійснюють наступним чином. Фосфогіпс-дигідрат з цеху виробництва екстрактивної фосфатної кислоти або з відвалів змішують з рідким склом у вищевказаному співвідношенні, далі піддають сушці до постійної маси, і потім частковій дегідратації (випалу) у відкритих апаратах, що сполучаються з атмосферою до перетворення фосфогіпсу у гіпс-напівгідрат b-модифікації і, нарешті, спільному помелу з добавкою бутадієнстирольного латексу типу. В якості рідкого скла можна використати натрієве, або калієве рідке скло у вигляді розчина густиною 1,1-1,4г/см3 , дозування яких здійснюють з урахуванням вмісту сухого залишку, в якості бутадієнстирольного латексу можна використати "Бустилат-М" по ТУ 6-15.1090-91, дозування якого також здійснюється з урахуванням вмісту в ньому бутадієнстирольного латексу. Отримане в'яжуче випробовуємо на міцність у відповідності з ДСТУ Б В. 2.7-4-93 і ДСТУ Б В.2.7-8299 після витримування на повітрі на протязі двох годин. В'яжуче по заявленому способу характеризується міцністю після двох годин твердіння на повітрі 4,0 ... 5,0МПа при стиску і 2,0 ... 2,5МПа при згині, достатньо тривалими строками тужавлення (початок тужавлення понад 30 хвилин). При цьому забезпечується спрощення технології приготування гіпсового в'яжучого за рахунок виключення технологічної операції переведення фосфогіпсу у рідку пульпу і зменшення таким чином витрат на сушку. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
