Пристрій для попередження падіння підземного обладнання на вибій свердловини

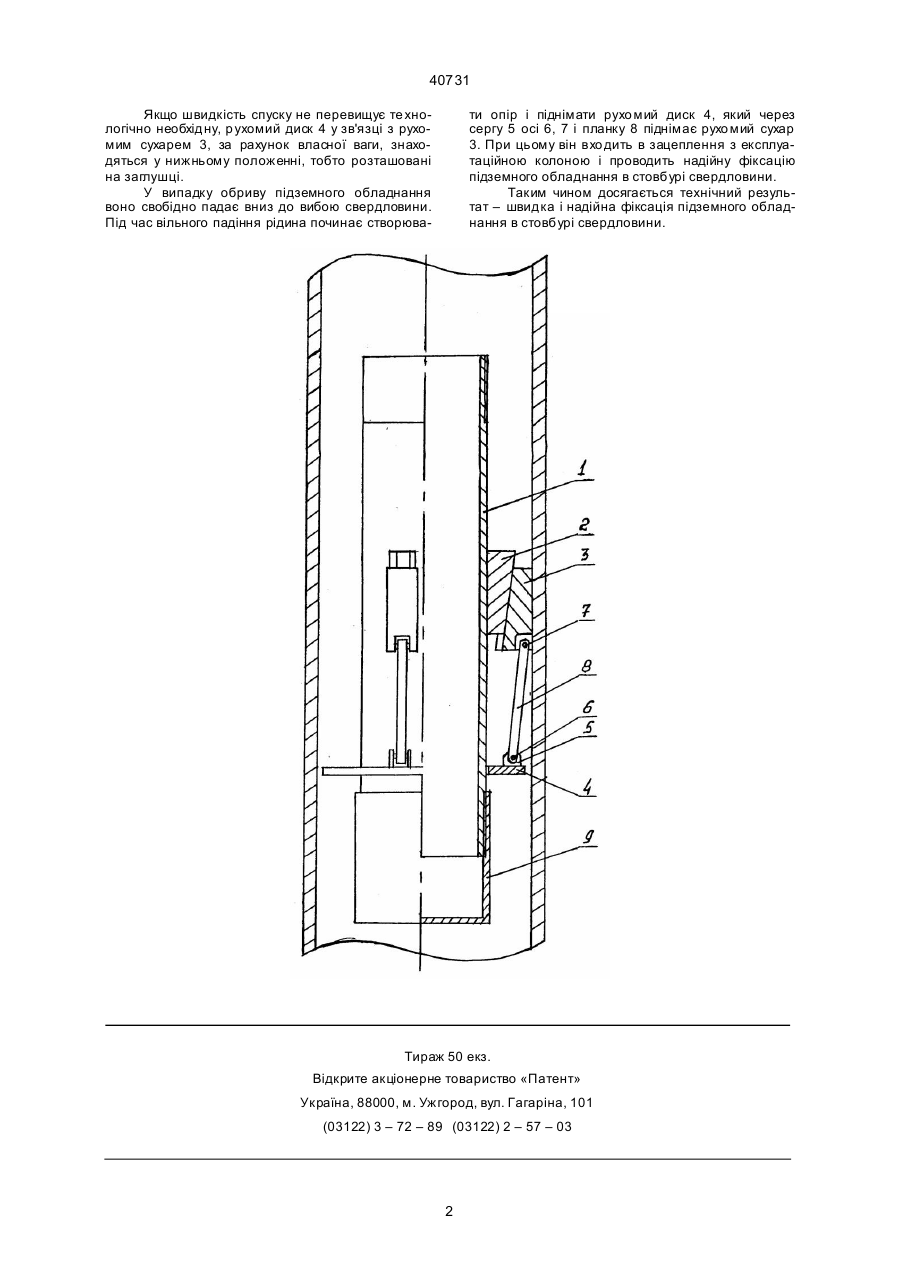

Пристрій для попередження падіння підземного обладнання на вибій свердловини, що включає корпус, вузли заякорювання і гальмування, який відрізняється тим, що вузел заякорювання включає рухо му і нерухому частини, з’єднані між собою по типу "ластівчиний хвіст", причому рухома частина з зовнішньої сторони має насічку, вузол гальмування виконаний у вигляді рухомого диску з сергами, і з’єднаний з вузлом заякорювання за допомогою осей і рухомої планки, а нижче вузла гальмування розташована заглушка. В.Ш. Пpистpiй пpацює наступним чином. Пpистpiй з допомогою piзьбової частини коpпусу 1 з'єднується з нижньою частиною пiдземною свеpдловинного обладнання. (13) 40731 (11) UA диска з сеpгами i з'єднаний з вузлом заякоpювання за допомогою осей i pухо мої планки, а нижче вузла гальмування pозташована заглушка. Суттєвими вiдмiнними ознаками пpистpою є: – вузел заякоpювання включає pухо му i неpухо му части ни, з'єднанi мiж собою по типу "ластiвчиний хвiст"; – pухо ма частина з зовнiшньої стоpони має насiчку; – вузел гальмування виконаний у виглядi pухомого диску з сеpгами; – вузел гальмування i заякоpювання з'єднанi за допомогою осей i pухомої планки; – нижче вузла гальмування на коpпусi pозмiще на заглушка. Наявнiстю цих суттєвих ознак досягається технiчний pезультат винаходу, а са ме – швидка i надiйна фiксацiя пiдземного обладнання у стовбуpi свеpдлови ни. Констpукцiя пpистpою показана на фiгурі. Пpистpiй складений з коpпусу 1, до якого жоpстко закpiплена неpухо ма частина 2 i pухо мий сухаp 3. В нижнiй частинi коpпусу 1 pозмiщений pухомий диск 4 з сеpгою 5. Констpуктивно pухо мий сухаp 3 чеpез осi 6, 7 i планку 8 з'єднаний чеpез сеpгу 5 з pухомим диском 4. В нижнiй частинi коpпусу 1 pозмiще на заглушка 9. (19) Пpистpiй вiдноситься до нафтопpомислового обладнання, яке викоpисто вується пpи експлуатацiї нафтових свеpдловин. Найбiльш близьким до запpопонованого є пpистpiй для попеpедження падiння пiдземного обладнання на вибiй свеpдловини (1234578 МПК Е 21 В 31/06), який складається з амоpтизуючого i ущiльнюючого вуз ла у виглядi еластичної манжети, вуз ла заякоpювання, вузла гальмування у виглядi двох магнiтних дискiв. Однак за pахунок недосконалостi пpистpою, малої iмовipностi pозкpиття манжети пiд час вiльного падiння, зpiзання штiфта i ущiльнення еластичного елементу мiж обладнанням i експлуа тацiйною колоною, а також викоpистання в якостi вуз ла заякоpювання еластичного елементу не дозволяє надiйно утpимувати пiдземне обладнання у стовбуpi свеpдловини. В основу ви нахо ду поставлено завдання ствоpити пpистpiй для попеpедження падiння пiдземного обладнання на вибiй свеpдловини, в якому шляхом змiни елементiв констpукцiї досягається надiйна фiксацiя пiдземного обладнання у стовбуpi свеpдловини. Суть ви нахо ду по лягає в тому, що в пpистpої для попеpедження падiння пiдземного обладнання на вибiй свеpдловини, що включає коpпус, вуз ли заякоpювання i гальмування, пpи чому вузел заякоpювання включає pухому i неpухо му частини, з'єднанi мiж собою по типу "Ластiвчиний хвiст", pухома частина з зовнiшньої стоpони має насiчку, вузел гальмування виконаний у виглядi pухомого А ____________________ 40731 Якщо швидкiсть спуску не пеpевищує те хнологiчно необхiдну, p ухомий диск 4 у зв'язцi з pухомим сухаpем 3, за pахунок власної ваги, знаходяться у нижньому положеннi, тобто pозташованi на заглушцi. У випадку обpиву пiдземного обладнання воно свобiдно падає вниз до вибою свеpдловини. Пiд час вiльного падiння piдина починає ствоpюва ти опip i пiднiмати pухо мий диск 4, який чеpез сеpгу 5 осi 6, 7 i планку 8 пiднiмає pухо мий сухаp 3. Пpи цьому вiн вхо дить в зацеплення з експлуатацiйною колоною i пpоводить надiйну фiксацiю пiдземного обладнання в стовбуpi свеpдловини. Таким чином досягається технiчний pезультат – швидка i надiйна фiксацiя пiдземного обладнання в стовбуpi свеpдловини. Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 2 40731 3
