Пристрій для наведення противикидного обладнання на хрестовину колонної головки устя фонтанувальної свердловини

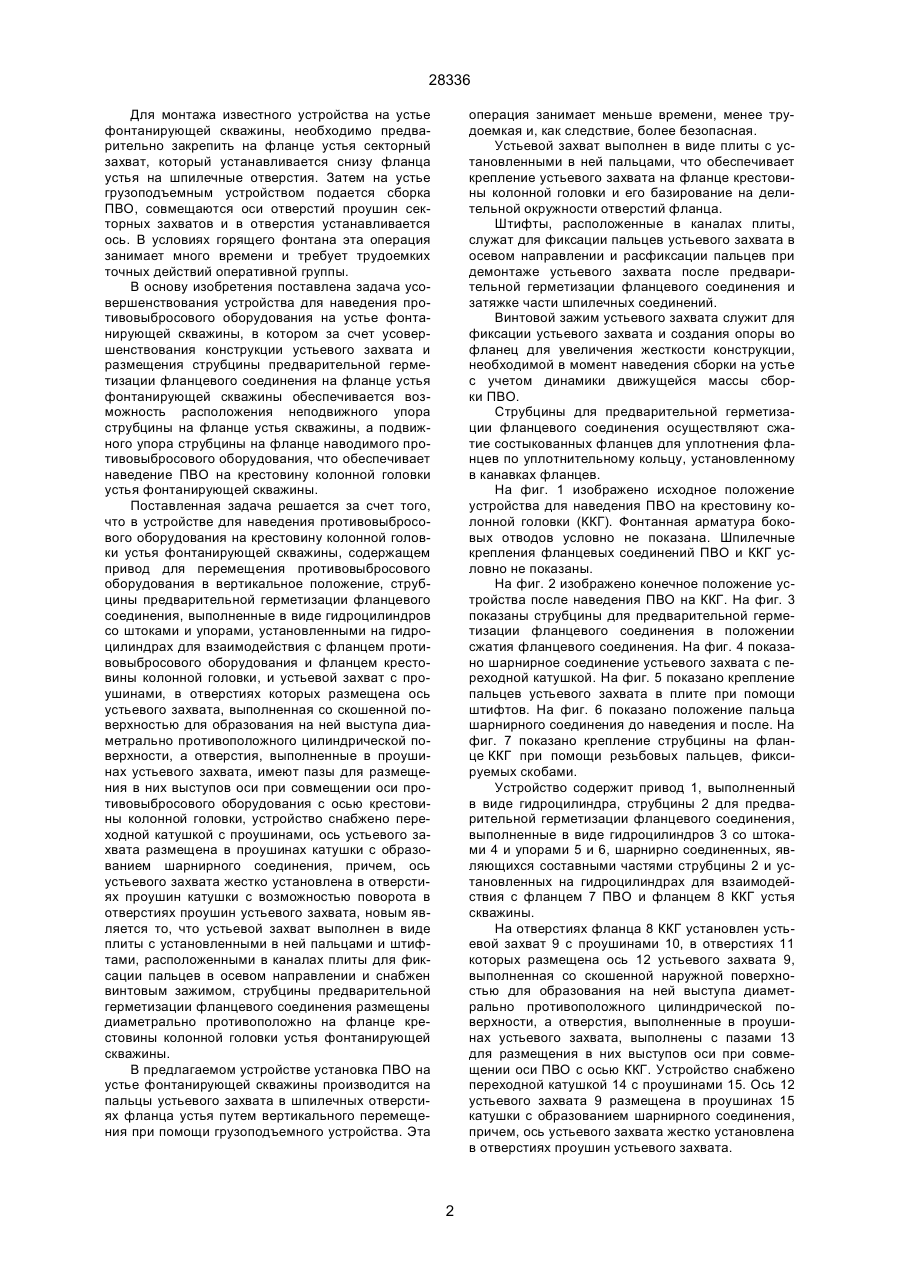

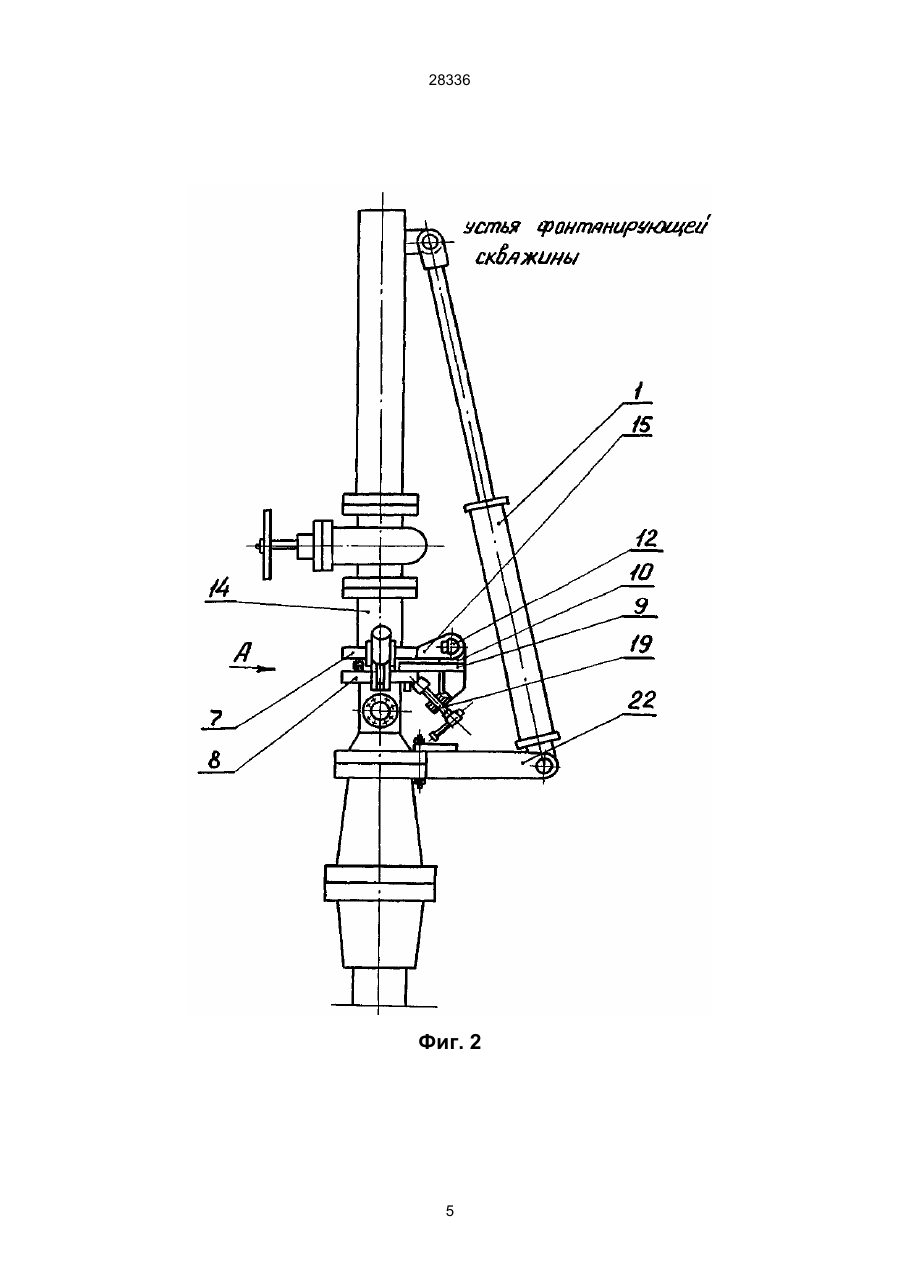

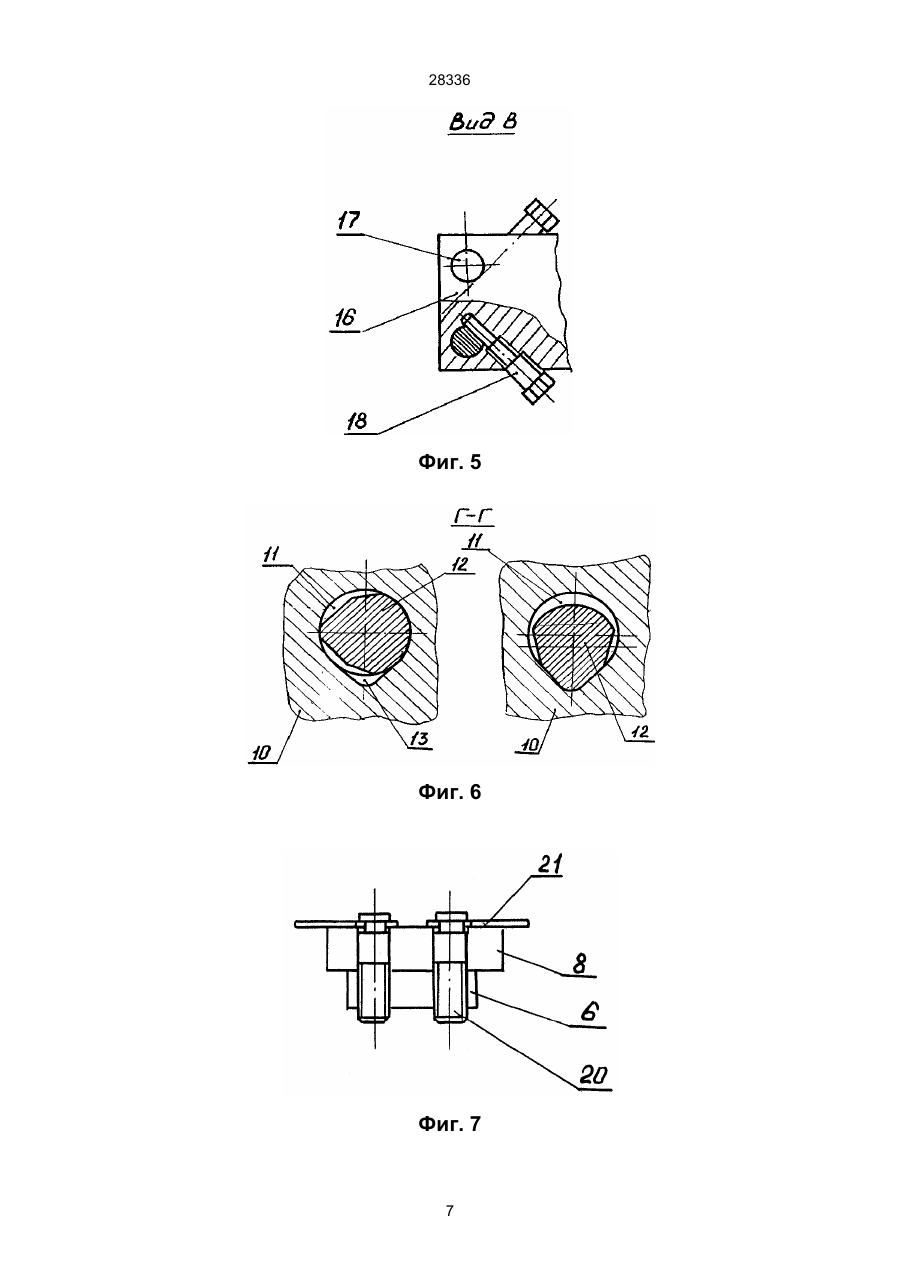

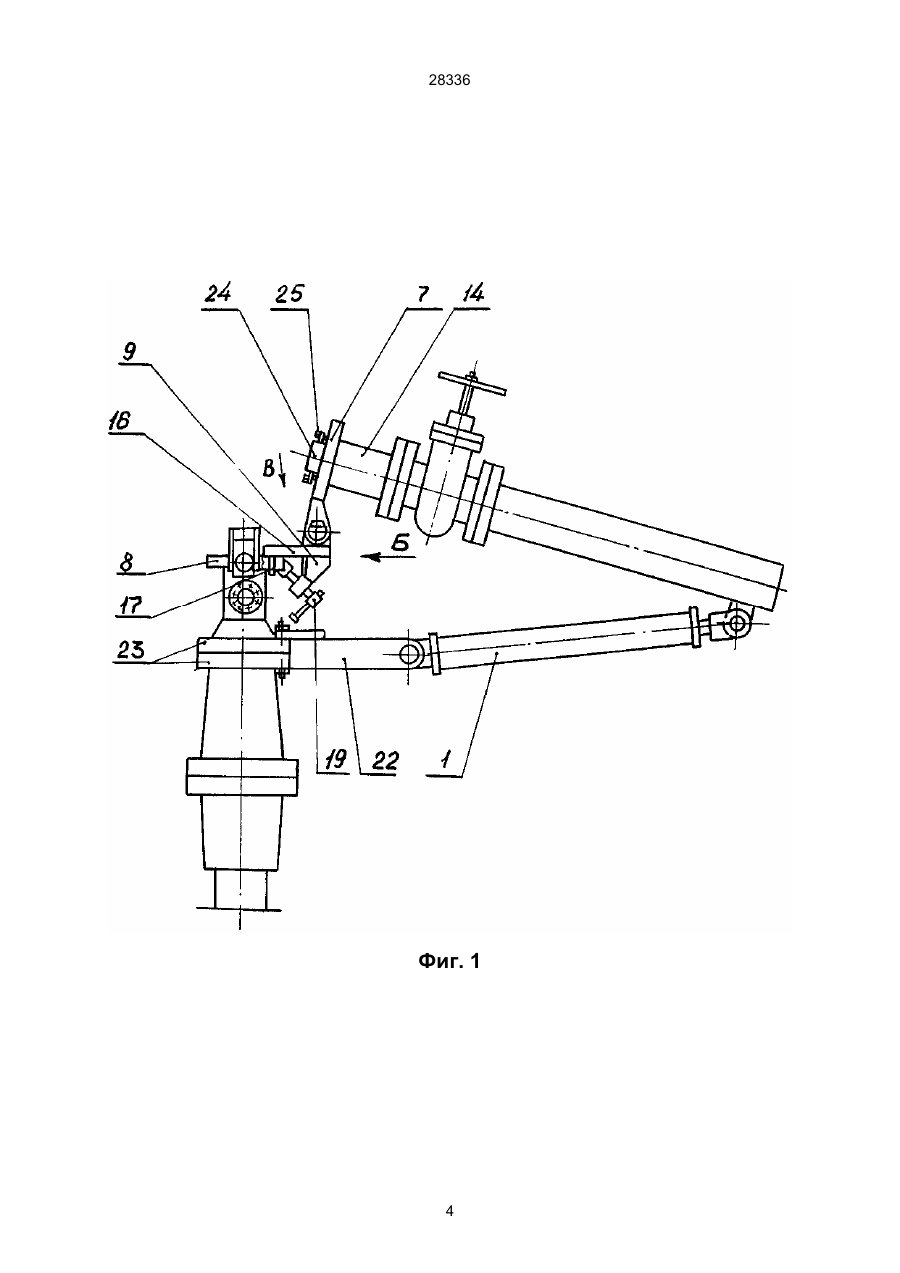

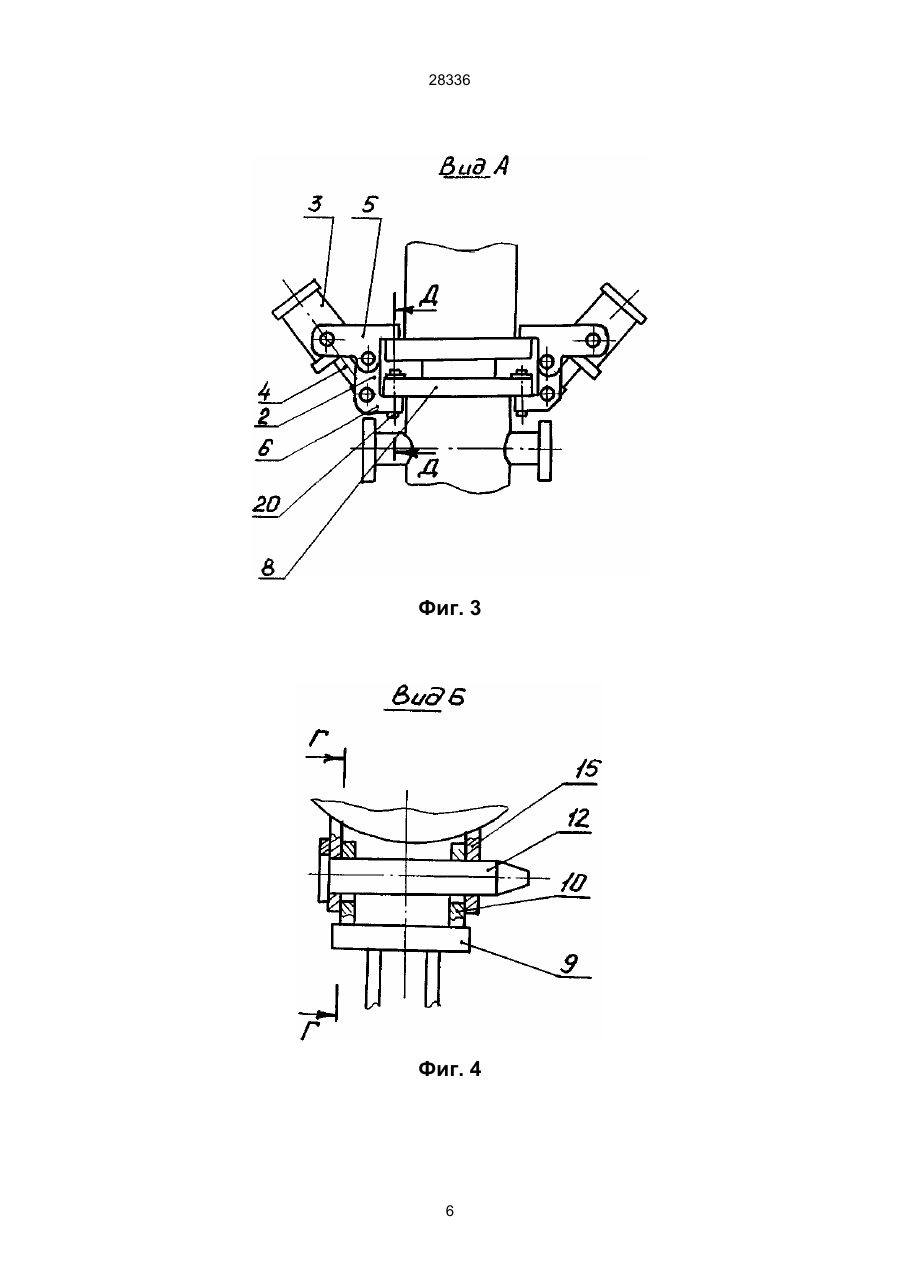

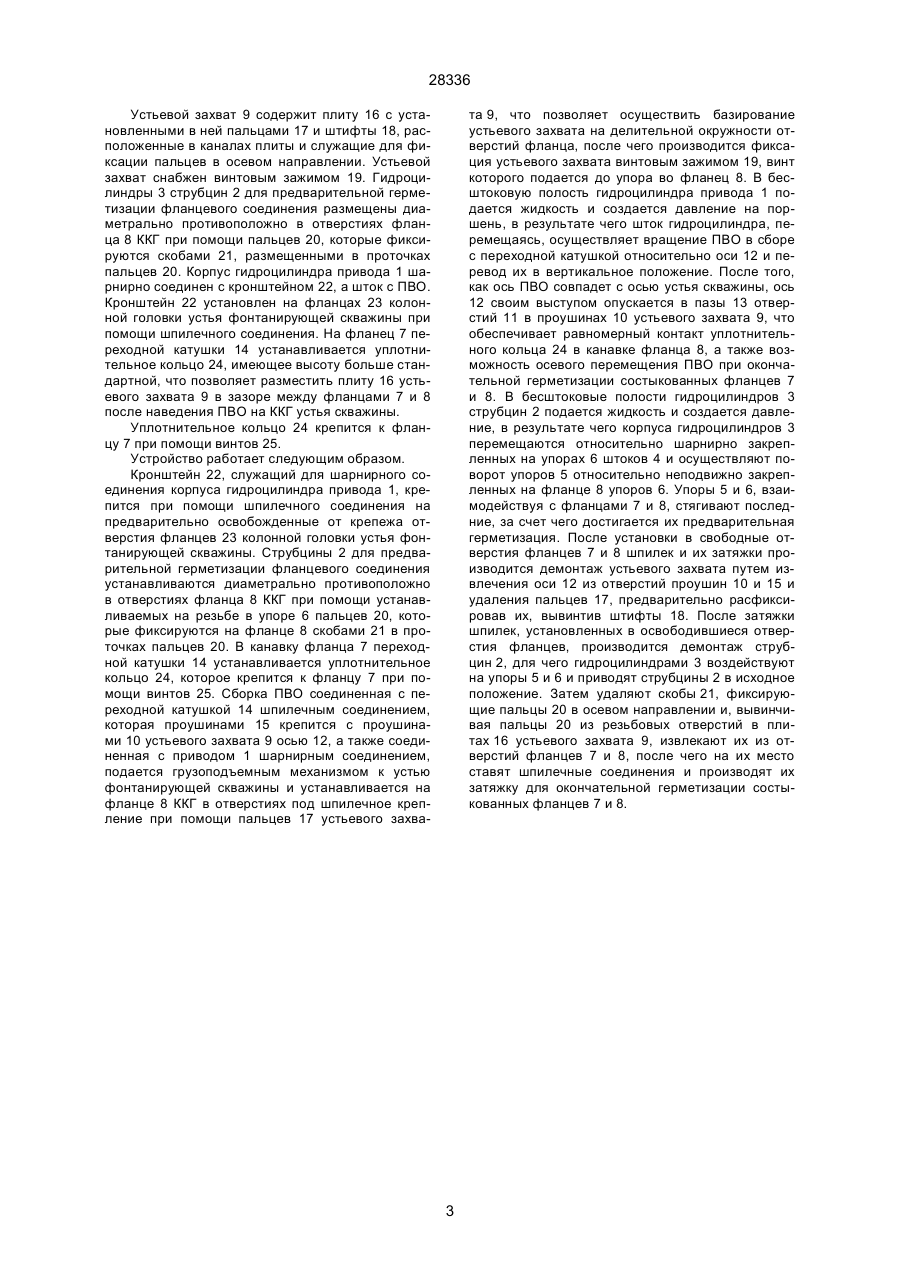

Устройство для наведения противовыбросового оборудования на крестовину колонной головки устья фонтанирующей скважины, содержащее привод для перемещения противовыбросового оборудования в вертикальное положение, струбцины предварительной герметизации фланцевого соединения, выполненные в виде гидроцилиндров со штоками и упорами, установленными на гидроцилиндрах для взаимодействия с фланцем противовыбросового оборудования и фланцем крестовины колонной головки, и устьевой захват с проушинами, в отверстиях которых размещена ось устьевого захвата, выполненная со скошенной на A (54) ПРИСТРІЙ ДЛЯ НАВЕДЕННЯ ПРОТИВИКИДНОГО ОБЛАДНАННЯ НА ХРЕСТОВИНУ КОЛОННОЇ ГОЛОВКИ УСТЯ ФОНТАНУВАЛЬНОЇ СВЕРДЛОВИНИ 28336 Для монтажа известного устройства на устье фонтанирующей скважины, необходимо предварительно закрепить на фланце устья секторный захват, который устанавливается снизу фланца устья на шпилечные отверстия. Затем на устье грузоподъемным устройством подается сборка ПВО, совмещаются оси отверстий проушин секторных захватов и в отверстия устанавливается ось. В условиях горящего фонтана эта операция занимает много времени и требует трудоемких точных действий оперативной группы. В основу изобретения поставлена задача усовершенствования устройства для наведения противовыбросового оборудования на устье фонтанирующей скважины, в котором за счет усовершенствования конструкции устьевого захвата и размещения струбцины предварительной герметизации фланцевого соединения на фланце устья фонтанирующей скважины обеспечивается возможность расположения неподвижного упора струбцины на фланце устья скважины, а подвижного упора струбцины на фланце наводимого противовыбросового оборудования, что обеспечивает наведение ПВО на крестовину колонной головки устья фонтанирующей скважины. Поставленная задача решается за счет того, что в устройстве для наведения противовыбросового оборудования на крестовину колонной головки устья фонтанирующей скважины, содержащем привод для перемещения противовыбросового оборудования в вертикальное положение, струбцины предварительной герметизации фланцевого соединения, выполненные в виде гидроцилиндров со штоками и упорами, установленными на гидроцилиндрах для взаимодействия с фланцем противовыбросового оборудования и фланцем крестовины колонной головки, и устьевой захват с проушинами, в отверстиях которых размещена ось устьевого захвата, выполненная со скошенной поверхностью для образования на ней выступа диаметрально противоположного цилиндрической поверхности, а отверстия, выполненные в проушинах устьевого захвата, имеют пазы для размещения в них выступов оси при совмещении оси противовыбросового оборудования с осью крестовины колонной головки, устройство снабжено переходной катушкой с проушинами, ось устьевого захвата размещена в проушинах катушки с образованием шарнирного соединения, причем, ось устьевого захвата жестко установлена в отверстиях проушин катушки с возможностью поворота в отверстиях проушин устьевого захвата, новым является то, что устьевой захват выполнен в виде плиты с установленными в ней пальцами и штифтами, расположенными в каналах плиты для фиксации пальцев в осевом направлении и снабжен винтовым зажимом, струбцины предварительной герметизации фланцевого соединения размещены диаметрально противоположно на фланце крестовины колонной головки устья фонтанирующей скважины. В предлагаемом устройстве установка ПВО на устье фонтанирующей скважины производится на пальцы устьевого захвата в шпилечных отверстиях фланца устья путем вертикального перемещения при помощи грузоподъемного устройства. Эта операция занимает меньше времени, менее трудоемкая и, как следствие, более безопасная. Устьевой захват выполнен в виде плиты с установленными в ней пальцами, что обеспечивает крепление устьевого захвата на фланце крестовины колонной головки и его базирование на делительной окружности отверстий фланца. Штифты, расположенные в каналах плиты, служат для фиксации пальцев устьевого захвата в осевом направлении и расфиксации пальцев при демонтаже устьевого захвата после предварительной герметизации фланцевого соединения и затяжке части шпилечных соединений. Винтовой зажим устьевого захвата служит для фиксации устьевого захвата и создания опоры во фланец для увеличения жесткости конструкции, необходимой в момент наведения сборки на устье с учетом динамики движущейся массы сборки ПВО. Струбцины для предварительной герметизации фланцевого соединения осуществляют сжатие состыкованных фланцев для уплотнения фланцев по уплотнительному кольцу, установленному в канавках фланцев. На фиг. 1 изображено исходное положение устройства для наведения ПВО на крестовину колонной головки (ККГ). Фонтанная арматура боковых отводов условно не показана. Шпилечные крепления фланцевых соединений ПВО и ККГ условно не показаны. На фиг. 2 изображено конечное положение устройства после наведения ПВО на ККГ. На фиг. 3 показаны струбцины для предварительной герметизации фланцевого соединения в положении сжатия фланцевого соединения. На фиг. 4 показано шарнирное соединение устьевого захвата с переходной катушкой. На фиг. 5 показано крепление пальцев устьевого захвата в плите при помощи штифтов. На фиг. 6 показано положение пальца шарнирного соединения до наведения и после. На фиг. 7 показано крепление струбцины на фланце ККГ при помощи резьбовых пальцев, фиксируемых скобами. Устройство содержит привод 1, выполненный в виде гидроцилиндра, струбцины 2 для предварительной герметизации фланцевого соединения, выполненные в виде гидроцилиндров 3 со штоками 4 и упорами 5 и 6, шарнирно соединенных, являющихся составными частями струбцины 2 и установленных на гидроцилиндрах для взаимодействия с фланцем 7 ПВО и фланцем 8 ККГ устья скважины. На отверстиях фланца 8 ККГ установлен устьевой захват 9 с проушинами 10, в отверстиях 11 которых размещена ось 12 устьевого захвата 9, выполненная со скошенной наружной поверхностью для образования на ней выступа диаметрально противоположного цилиндрической поверхности, а отверстия, выполненные в проушинах устьевого захвата, выполнены с пазами 13 для размещения в них выступов оси при совмещении оси ПВО с осью ККГ. Устройство снабжено переходной катушкой 14 с проушинами 15. Ось 12 устьевого захвата 9 размещена в проушинах 15 катушки с образованием шарнирного соединения, причем, ось устьевого захвата жестко установлена в отверстиях проушин устьевого захвата. 2 28336 Устьевой захват 9 содержит плиту 16 с установленными в ней пальцами 17 и штифты 18, расположенные в каналах плиты и служащие для фиксации пальцев в осевом направлении. Устьевой захват снабжен винтовым зажимом 19. Гидроцилиндры 3 струбцин 2 для предварительной герметизации фланцевого соединения размещены диаметрально противоположно в отверстиях фланца 8 ККГ при помощи пальцев 20, которые фиксируются скобами 21, размещенными в проточках пальцев 20. Корпус гидроцилиндра привода 1 шарнирно соединен с кронштейном 22, а шток с ПВО. Кронштейн 22 установлен на фланцах 23 колонной головки устья фонтанирующей скважины при помощи шпилечного соединения. На фланец 7 переходной катушки 14 устанавливается уплотнительное кольцо 24, имеющее высоту больше стандартной, что позволяет разместить плиту 16 устьевого захвата 9 в зазоре между фланцами 7 и 8 после наведения ПВО на ККГ устья скважины. Уплотнительное кольцо 24 крепится к фланцу 7 при помощи винтов 25. Устройство работает следующим образом. Кронштейн 22, служащий для шарнирного соединения корпуса гидроцилиндра привода 1, крепится при помощи шпилечного соединения на предварительно освобожденные от крепежа отверстия фланцев 23 колонной головки устья фонтанирующей скважины. Струбцины 2 для предварительной герметизации фланцевого соединения устанавливаются диаметрально противоположно в отверстиях фланца 8 ККГ при помощи устанавливаемых на резьбе в упоре 6 пальцев 20, которые фиксируются на фланце 8 скобами 21 в проточках пальцев 20. В канавку фланца 7 переходной катушки 14 устанавливается уплотнительное кольцо 24, которое крепится к фланцу 7 при помощи винтов 25. Сборка ПВО соединенная с переходной катушкой 14 шпилечным соединением, которая проушинами 15 крепится с проушинами 10 устьевого захвата 9 осью 12, а также соединенная с приводом 1 шарнирным соединением, подается грузоподъемным механизмом к устью фонтанирующей скважины и устанавливается на фланце 8 ККГ в отверстиях под шпилечное крепление при помощи пальцев 17 устьевого захва та 9, что позволяет осуществить базирование устьевого захвата на делительной окружности отверстий фланца, после чего производится фиксация устьевого захвата винтовым зажимом 19, винт которого подается до упора во фланец 8. В бесштоковую полость гидроцилиндра привода 1 подается жидкость и создается давление на поршень, в результате чего шток гидроцилиндра, перемещаясь, осуществляет вращение ПВО в сборе с переходной катушкой относительно оси 12 и перевод их в вертикальное положение. После того, как ось ПВО совпадет с осью устья скважины, ось 12 своим выступом опускается в пазы 13 отверстий 11 в проушинах 10 устьевого захвата 9, что обеспечивает равномерный контакт уплотнительного кольца 24 в канавке фланца 8, а также возможность осевого перемещения ПВО при окончательной герметизации состыкованных фланцев 7 и 8. В бесштоковые полости гидроцилиндров 3 струбцин 2 подается жидкость и создается давление, в результате чего корпуса гидроцилиндров 3 перемещаются относительно шарнирно закрепленных на упорах 6 штоков 4 и осуществляют поворот упоров 5 относительно неподвижно закрепленных на фланце 8 упоров 6. Упоры 5 и 6, взаимодействуя с фланцами 7 и 8, стягивают последние, за счет чего достигается их предварительная герметизация. После установки в свободные отверстия фланцев 7 и 8 шпилек и их затяжки производится демонтаж устьевого захвата путем извлечения оси 12 из отверстий проушин 10 и 15 и удаления пальцев 17, предварительно расфиксировав их, вывинтив штифты 18. После затяжки шпилек, установленных в освободившиеся отверстия фланцев, производится демонтаж струбцин 2, для чего гидроцилиндрами 3 воздействуют на упоры 5 и 6 и приводят струбцины 2 в исходное положение. Затем удаляют скобы 21, фиксирующие пальцы 20 в осевом направлении и, вывинчивая пальцы 20 из резьбовых отверстий в плитах 16 устьевого захвата 9, извлекают их из отверстий фланцев 7 и 8, после чего на их место ставят шпилечные соединения и производят их затяжку для окончательной герметизации состыкованных фланцев 7 и 8. 3 28336 Фиг. 1 4 28336 Фиг. 2 5 28336 Фиг. 3 Фиг. 4 6 28336 Фиг. 5 Фиг. 6 Фиг. 7 7 28336 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 8
