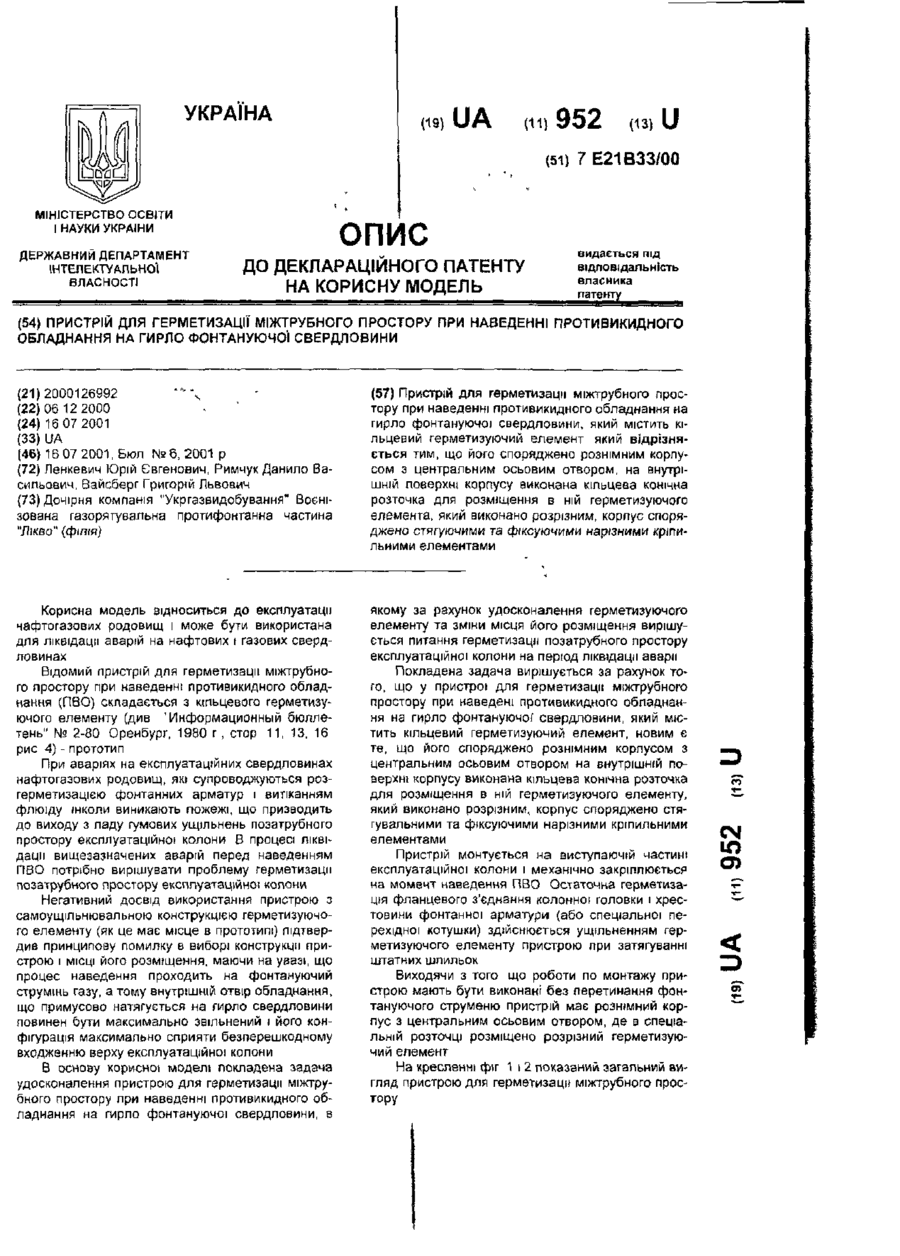

Пристрій для герметизації міжтрубного простору при наведенні противикидного обладнання на гирло фонтануючої свердловини

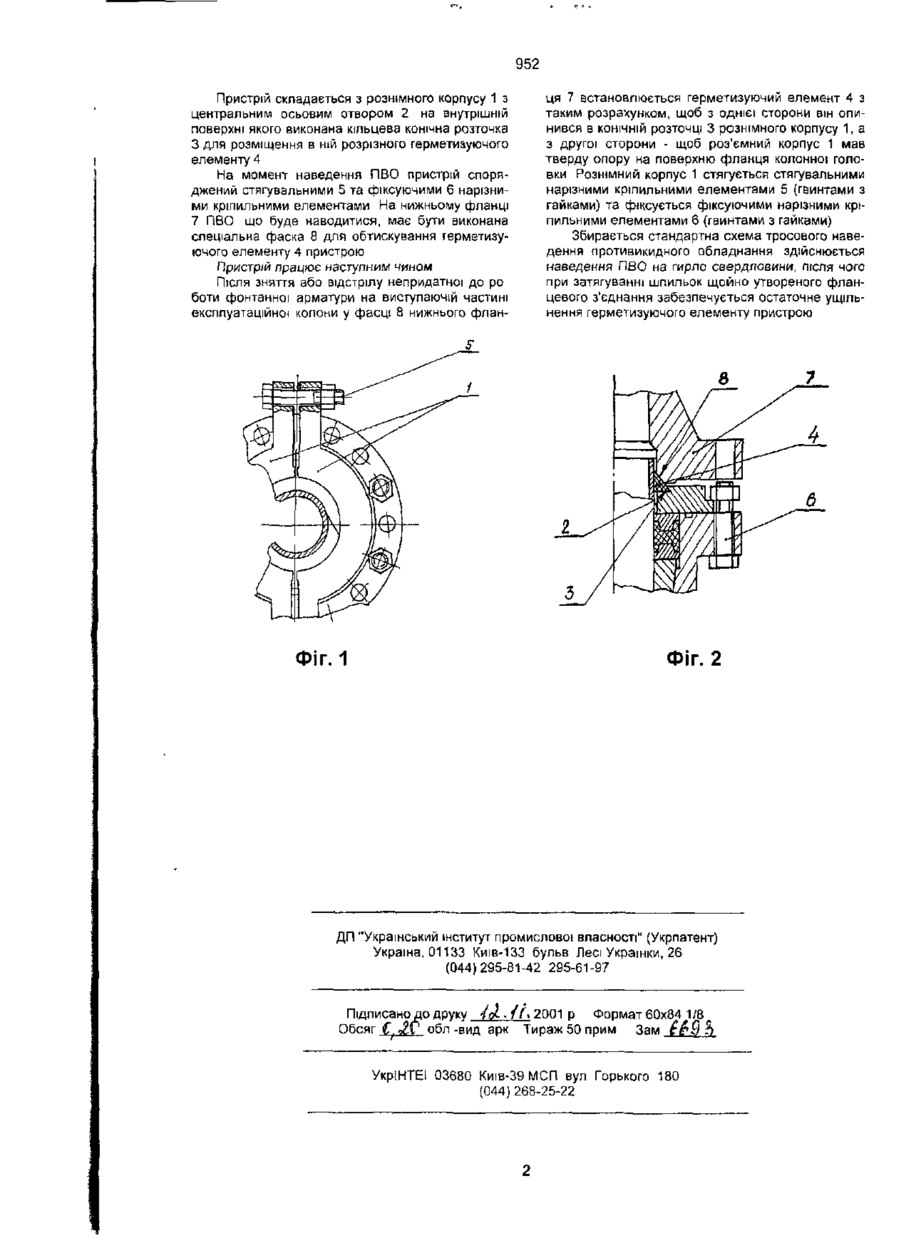

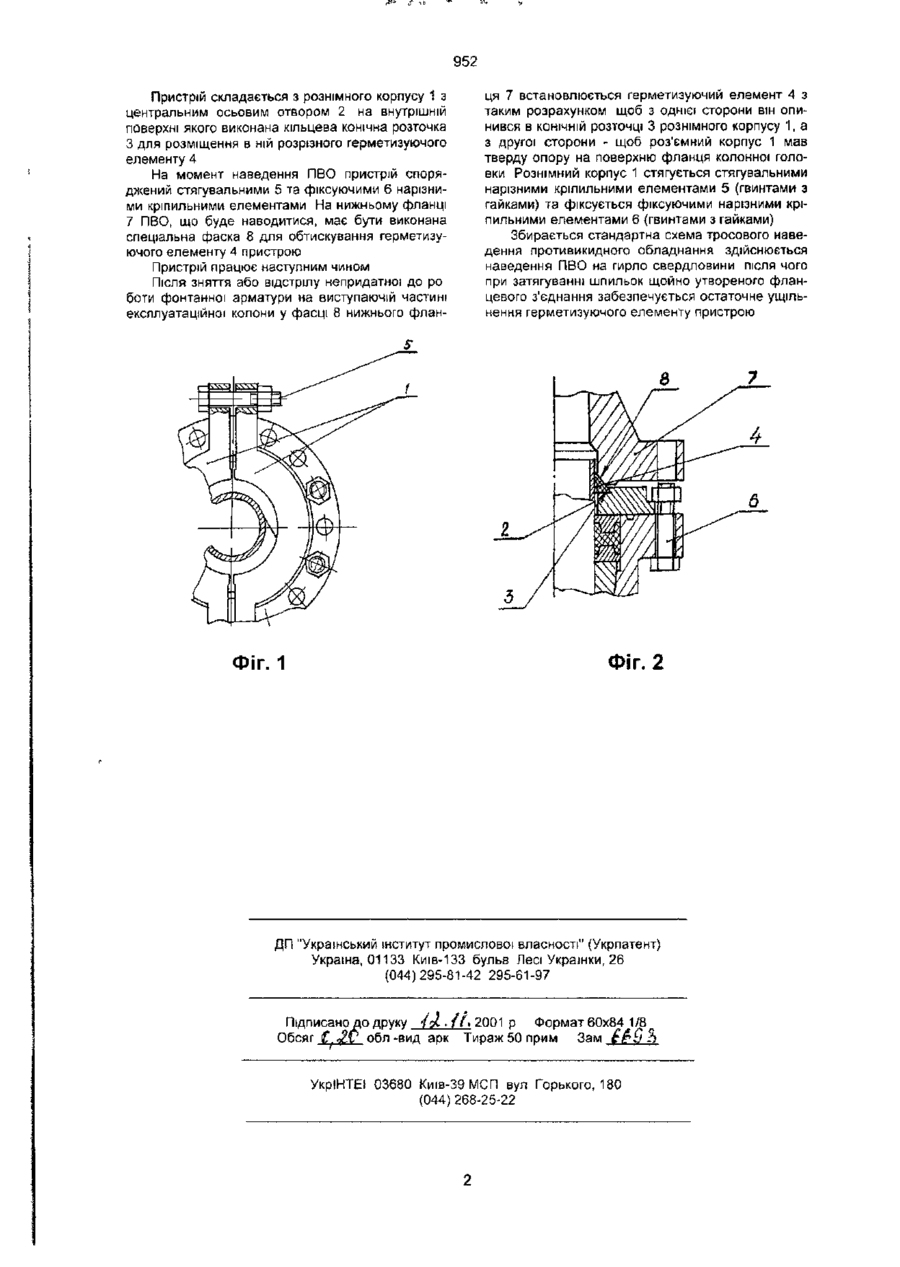

Пристрій для герметизації міжтрубного простору при наведенні противикидного обладнання на гирло фонтануючої свердловини, який містить кільцевий герметизуючий елемент який відрізняється тим, що його споряджено рознімним корпусом з центральним осьовим отвором, на внутрішній поверхні корпусу виконана кільцева конічна розточка для розміщення в ній герметизуючого елемента, який виконано розрізним, корпус споряджено стягуючими та фіксуючими нарізними кріпильними елементами Корисна модель відноситься до експлуатації нафтогазових родовищ і може бути використана для ліквідації аварій на нафтових і газових свердловинах Відомий пристрій для герметизації міжтрубного простору при наведенні противикидного обладнання (ПВО) складається з кільцевого герметизуючого елементу (див 'Информационный бюллетень" № 2-80 Оренбург, 1980 г, стор 11, 13, 16 рис 4) - прототип При аваріях на експлуатаційних свердловинах нафтогазових родовищ, які супроводжуються розгерметизацією фонтанних арматур і витіканням флюїду інколи виникають пожежі, що призводить до виходу з ладу гумових ущільнень позатрубного простору експлуатаційної колони В процесі ліквідації вищезазначених аварій перед наведенням ПВО потрібно вирішувати проблему герметизації позатрубного простору експлуатаційної колони Негативний досвід використання пристрою з самоущільнювальною конструкцією герметизуючого елементу (як це має місце в прототипі) підтвердив принципову помилку в виборі конструкції пристрою і МІСЦІ його розміщення, маючи на увазі, що процес наведення проходить на фонтануючий струмінь газу, а тому внутрішній отвір обладнання, що примусово натягується на гирло свердловини повинен бути максимально звільнений і його конфігурація максимально сприяти безперешкодному входженню верху експлуатаційної колони В основу корисної моделі покладена задача удосконалення пристрою для герметизації міжтрубного простору при наведенні противикидного обладнання на гирло фонтануючої свердловини, в якому за рахунок удосконалення герметизуючого елементу та зміни місця його розміщення вирішується питання герметизації позатрубного простору експлуатаційної колони на період ліквідації аварії Покладена задача вирішується за рахунок того, що у пристрої для герметизації міжтрубного простору при наведені противикидного обладнання на гирло фонтануючої свердловини, який містить кільцевий герметизуючий елемент, новим є те, що його споряджено рознімним корпусом з центральним осьовим отвором на внутрішній поверхні корпусу виконана кільцева конічна розточка для розміщення в ній герметизуючого елементу, який виконано розрізним, корпус споряджено стягувальними та фіксуючими нарізними кріпильними елементами Пристрій монтується на виступаючій частині експлуатаційної колони і механічно закріплюється на момент наведення ПВО Остаточна герметизація фланцевого з'єднання колонної головки і хрестовини фонтанної арматури (або спеціальної перехідної котушки) здійснюється ущільненням герметизуючого елементу пристрою при затягуванні штатних шпильок Виходячи з того що роботи по монтажу пристрою мають бути виконані без перетинання фонтануючого струменю пристрій має рознімний корпус з центральним осьовим отвором, де в спеціальній розточці розміщено розрізний герметизуючий елемент На кресленні фіг 1 і 2 показаний загальний вигляд пристрою для герметизацн міжтрубного простору CM ю О) 952 Пристрій складається з рознімного корпусу 1 з центральним осьовим отвором 2 на внутрішній поверхні якого виконана кільцева конічна розточка З для розміщення в ній розрізного герметизуючого елементу 4 На момент наведення ПВО пристрій споряджений стягувальними 5 та фіксуючими 6 нарізними кріпильними елементами На нижньому фланці 7 ПВО що буде наводитися, має бути виконана спеціальна фаска 8 для обтискування герметизуючого елементу 4 пристрою Пристрій працює наступним чином Після зняття або відстрілу непридатної до ро боти фонтанної арматури на виступаючій частині експлуатаційної колони у фасці 8 нижнього флан Фіг. 1 ця 7 встановлюється герметизуючий елемент 4 з таким розрахунком, щоб з однієї сторони він опинився в КОНІЧНІЙ розточці 3 рознімного корпусу 1, а з другої сторони - щоб роз'ємний корпус 1 мав тверду опору на поверхню фланця колонної головки Рознімний корпус 1 стягується стягувальними нарізними кріпильними елементами 5 (гвинтами з гайками) та фіксується фіксуючими нарізними кріпильними елементами 6 {гвинтами з гайками) Збирається стандартна схема тросового наведення противикидного обладнання здійснюється наведення ПВО на гирло свердловини, після чого при затягуванні шпильок щойно утвореного фланцевого з'єднання забезпечується остаточне ущільнення герметизуючого елементу пристрою Фіг. 2 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133 Киів-133 бульв Лесі Українки, 26 (044)295-81-42 295-61-97 Підписано до друку -/J. • //. 2001 р Формат 60x84 1/8 Обсяг €.,sl\l обл -вид арк Тираж 50 прим Зам ££>$ УкрІНТЄІ 03680 Киів-39МСП вул Горького 180 (044) 268-25-22
