Спосіб захисту металів від корозії в хлоровмісних розчинах

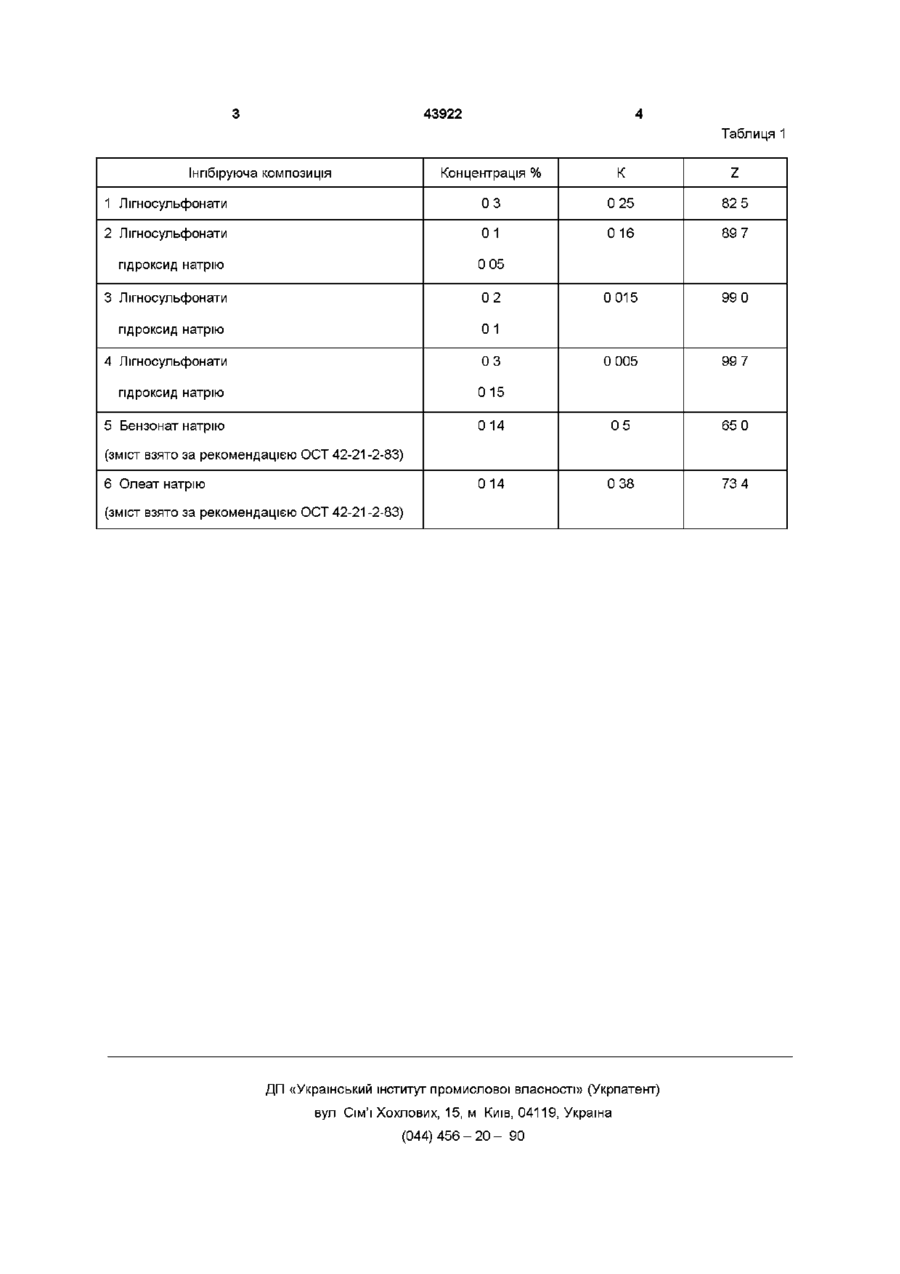

Спосіб захисту металів від корозії в хлоровмісних розчинах, який передбачає введення до вказаного розчину шпбітора корозії, який відрізняється тим, що як інгібітор корозії використовують композицію, яка містить лігносульфонати і гідроксид натрію при їх масовому співвідношенні 2:1 в КІЛЬКОСТІ, яка забезпечує долю лігносульфонатів в хлоровмісному розчині не менш 0,3 мас %, а гідроксиду натрію не менш 0,15 мас % Винахід відноситься до захисту від корозії металів у хлоровмісних розчинах, може використовуватись у медицині, а також в автомобільному транспорті, морському та річковому флоті Винахід дозволяє підвищити ефективність захисту чорних металів у агресивних середовищах розчинів, які містять хлор, наприклад, у дезинфікуючих розчинах хлорного вапна, ппохлоріта натрію та кальцію і т п ВІДОМІ інгібітори (олеат натрію і бензоат натрію), рекомендовані ОСТ 42-21-2-85 "Стерилізація і дезинфекція виробів медичного призначення" для захисту від корозії металевих медичних інструментів у хлоровміних розчинах Вказані інгібітори мають високу вартість, так як є очищеними індивідуальними речовинами при незначних об'ємах промислового виробництва Ступінь захисту від корозії металів у олеату і бензоату натрію недостатня (Z = 65 - 75%) Всі ЦІ причини призводять до низького рівня застосування даних інгібіторів Запропонована композиція містить технічні лігносульфонати - це нетоксичний, водорозчинний побічний продукт переробки деревини До складу лігносульфонатів входять в основному натрієві, кальцієві, амонійні солі лігносульфонових кислот, подібні олеату і бензоату натрію Лігносульфонати мають малу вартість, так як є побічним продуктом, і величезні об'єми виробництва (понад 500тис тон на рік), а також дають високу ступінь захисту від корозії у запропонованій авторами композиції Спосіб захисту металів полягає у тому, що композиція складається з технічних лігносульфонатів (ОСТ 13-183-83) і гідроксиду натрію (ГОСТ 2263-79) у співвідношенні 2 1, композицію готують шляхом змішування компонентів Причому масова доля лігносульфанатів у розчинах, які містять хлор, повинна складати не менше О.Змас %, а гідроксиду натрію, ВІДПОВІДНО, не менше 0,15мас% Гідроксид натрію може бути замінений гідроксидом кальцію або гідроксидом калію Випробування способу на ефективність протикорозійного захисту проводили за методикою СТСЭВ 2130-80 при повному зануренні зразків металів (сталь 08 КП ГОСТ 3680-57) і медичних інструментів у хлоровмісний розчин Випробування протягом 14 діб з природною аерацією проводили у наступному температурному режимі 10 годин - температура 355 ± 2К, 14 годин - температура 293 ± 2К Швидкість корозії К (ч м2/доб ) і ступінь захисту Z (%) визначали по ваговим втратам У таблиці 1 наведені результати корозійних випробувань для композицій різного складу і порівняння з рекомендованими (ОСТ 42-21-2-85 "Стерилізація і дезинфекція виробів медичного призначення") інгібіторами (олеат натрію і бензоат натрію) О со 43922 Таблиця 1 Інпбіруюча композиція Концентрація % К Z 1 Лігносульфонати 03 0 25 82 5 2 Лігносульфонати 01 016 89 7 0 015 99 0 0 005 99 7 014 05 65 0 014 0 38 73 4 гідроксид натрію 0 05 3 Лігносульфонати 02 гідроксид натрію 01 4 Лігносульфонати 03 гідроксид натрію 015 5 Бензонат натрію (зміст ВЗЯТО за рекомендацією ОСТ 42-21 -2-83) 6 Олеат натрію (зміст ВЗЯТО за рекомендацією ОСТ 42-21 -2-83) ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
