Пристрій для профілактики посттравматичної стриктури стравоходу
Номер патенту: 40769
Опубліковано: 27.04.2009
Автори: Скрипко Валерій Анатолійович, Лихман Віктор Миколайович, Бойко Валерій Володимирович, Пономарьов Леонід Олексійович, Бойко Людмила Олександрівна
Формула / Реферат
Пристрій для профілактики посттравматичної стриктури стравоходу, що містить інтубаційну трубку з установленим на ній балоном, а також два трубопроводи, який відрізняється тим, що додатково введений балон, який розташований зовні і концентрично на першому балоні, а також додатковий трубопровід, при цьому зовнішній балон виконаний еластичним і тонкостінним, а внутрішній - пластичним і знімним, діаметр пластичного балона дорівнює післяопераційному внутрішньому діаметру стравоходу.
Текст

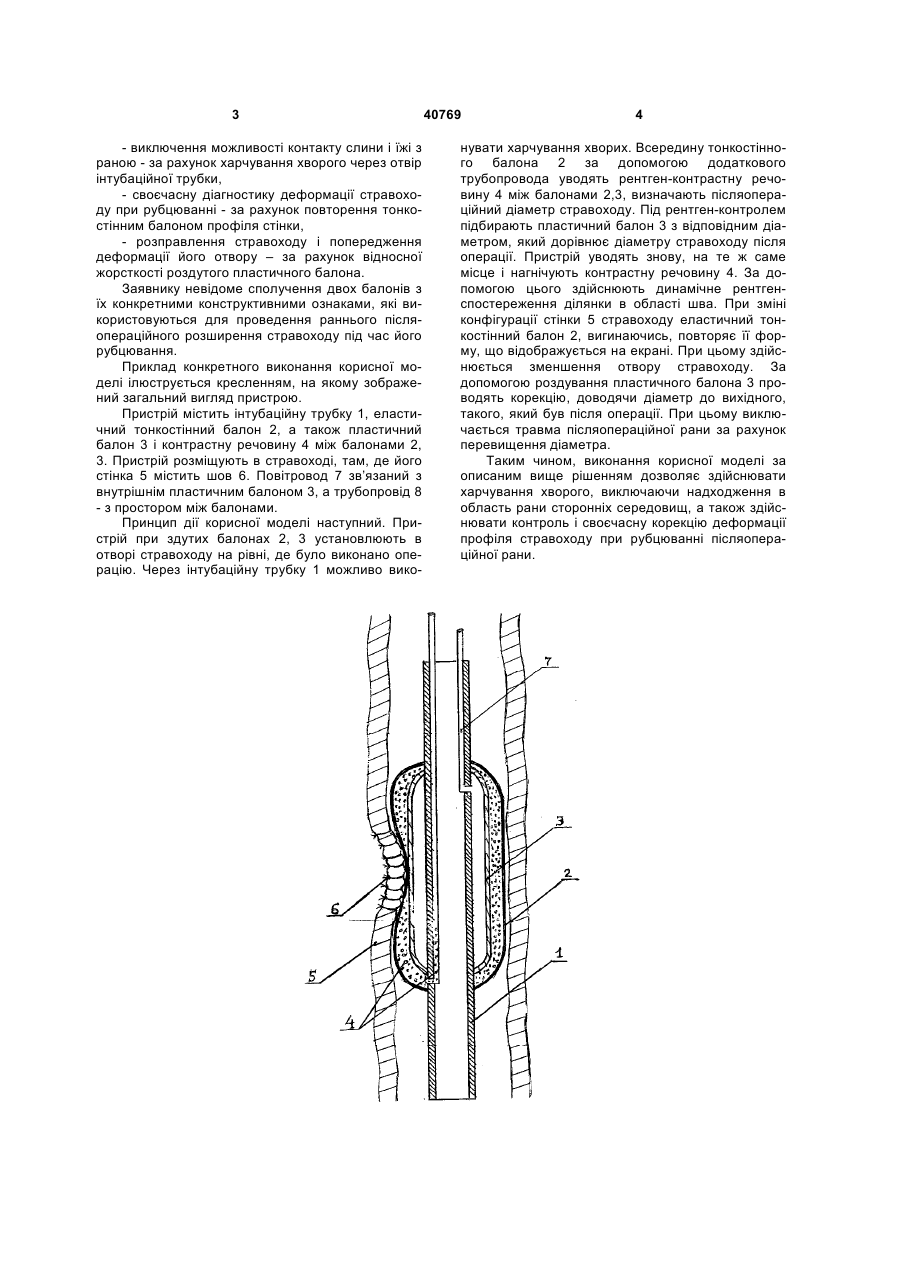

Пристрій для профілактики посттравматичної стриктури стравоходу, що містить інтубаційну трубку з установленим на ній балоном, а також два трубопроводи, який відрізняється тим, що додатково введений балон, який розташований зовні і концентрично на першому балоні, а також додатковий трубопровід, при цьому зовнішній балон виконаний еластичним і тонкостінним, а внутрішній - пластичним і знімним, діаметр пластичного балона дорівнює післяопераційному внутрішньому діаметру стравоходу. (19) (21) u200813244 (22) 17.11.2008 (24) 27.04.2009 (46) 27.04.2009, Бюл.№ 8, 2009 р. (72) БОЙКО ВАЛЕРІЙ ВОЛОДИМИРОВИЧ, UA, СКРИПКО ВАЛЕРІЙ АНАТОЛІЙОВИЧ, UA, ЛИХМАН ВІКТОР МИКОЛАЙОВИЧ, UA, БОЙКО ЛЮДМИЛА ОЛЕКСАНДРІВНА, UA, ПОНОМАРЬОВ ЛЕОНІД ОЛЕКСІЙОВИЧ, UA (73) ДЕРЖАВНА УСТАНОВА "ІНСТИТУТ ЗАГАЛЬНОЇ ТА НЕВІДКЛАДНОЇ ХІРУРГІЇ АКАДЕМІЇ МЕДИЧНИХ НАУК УКРАЇНИ", UA 3 - виключення можливості контакту слини і їжі з раною - за рахунок харчування хворого через отвір інтубаційної трубки, - своєчасну діагностику деформації стравоходу при рубцюванні - за рахунок повторення тонкостінним балоном профіля стінки, - розправлення стравоходу і попередження деформації його отвору – за рахунок відносної жорсткості роздутого пластичного балона. Заявнику невідоме сполучення двох балонів з їх конкретними конструктивними ознаками, які використовуються для проведення раннього післяопераційного розширення стравоходу під час його рубцювання. Приклад конкретного виконання корисної моделі ілюструється кресленням, на якому зображений загальний вигляд пристрою. Пристрій містить інтубаційну трубку 1, еластичний тонкостінний балон 2, а також пластичний балон 3 і контрастну речовину 4 між балонами 2, 3. Пристрій розміщують в стравоході, там, де його стінка 5 містить шов 6. Повітровод 7 зв’язаний з внутрішнім пластичним балоном 3, а трубопровід 8 - з простором між балонами. Принцип дії корисної моделі наступний. Пристрій при здутих балонах 2, 3 установлюють в отворі стравоходу на рівні, де було виконано операцію. Через інтубаційну трубку 1 можливо вико 40769 4 нувати харчування хворих. Всередину тонкостінного балона 2 за допомогою додаткового трубопровода уводять рентген-контрастну речовину 4 між балонами 2,3, визначають післяопераційний діаметр стравоходу. Під рентген-контролем підбирають пластичний балон 3 з відповідним діаметром, який дорівнює діаметру стравоходу після операції. Пристрій уводять знову, на те ж саме місце і нагнічують контрастну речовину 4. За допомогою цього здійснюють динамічне рентгенспостереження ділянки в області шва. При зміні конфігурації стінки 5 стравоходу еластичний тонкостінний балон 2, вигинаючись, повторяє її форму, що відображується на екрані. При цьому здійснюється зменшення отвору стравоходу. За допомогою роздування пластичного балона 3 проводять корекцію, доводячи діаметр до вихідного, такого, який був після операції. При цьому виключається травма післяопераційної рани за рахунок перевищення діаметра. Таким чином, виконання корисної моделі за описаним вище рішенням дозволяє здійснювати харчування хворого, виключаючи надходження в область рани сторонніх середовищ, а також здійснювати контроль і своєчасну корекцію деформації профіля стравоходу при рубцюванні післяопераційної рани. 5 Комп’ютерна верстка Л. Купенко 40769 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for prevention of posttraumatic esophageal stricture
Автори англійськоюBoiko Valerii Volodymyrovych, Skrypko Valerii Anatoliiovych, Likhman Victor Mykolaiovych, Boiko Liudmyla Oleksandrivna, Ponomariov Leonid Oleksiiovych
Назва патенту російськоюУстрйоство для профилактики посттравматической стриктуры пищевода
Автори російськоюБойко Валерий Владимирович, Скрипко Валерий Анатольевич, Лихман Виктор Николаевич, Бойко Людмила Александровна, Пономарев Леонид Алексеевич
МПК / Мітки
МПК: A61B 17/00
Мітки: стриктури, стравоходу, пристрій, посттравматичної, профілактики
