Риштовання будівельне “вестрой”
Номер патенту: 40768
Опубліковано: 27.04.2009
Автори: Митрофанов Володимир Олексійович, Саховський Володимир Євгенійович, Сінцов Володимир Петрович
Формула / Реферат
Риштовання будівельне, що містить каркасно-ярусну систему з горизонтальних рам-настилів, складених з ригелів і розпірок, вертикальних рам-стійок, вертикальних діагональних зв'язків, опор регульованих, яке відрізняється тим, що ригелі виконані у вигляді ферм, усередині горизонтальних рам-настилів встановлений додатковий діагональний розкіс, у вертикальні рами-стійки введені додаткові діагональні зв'язки.
Текст

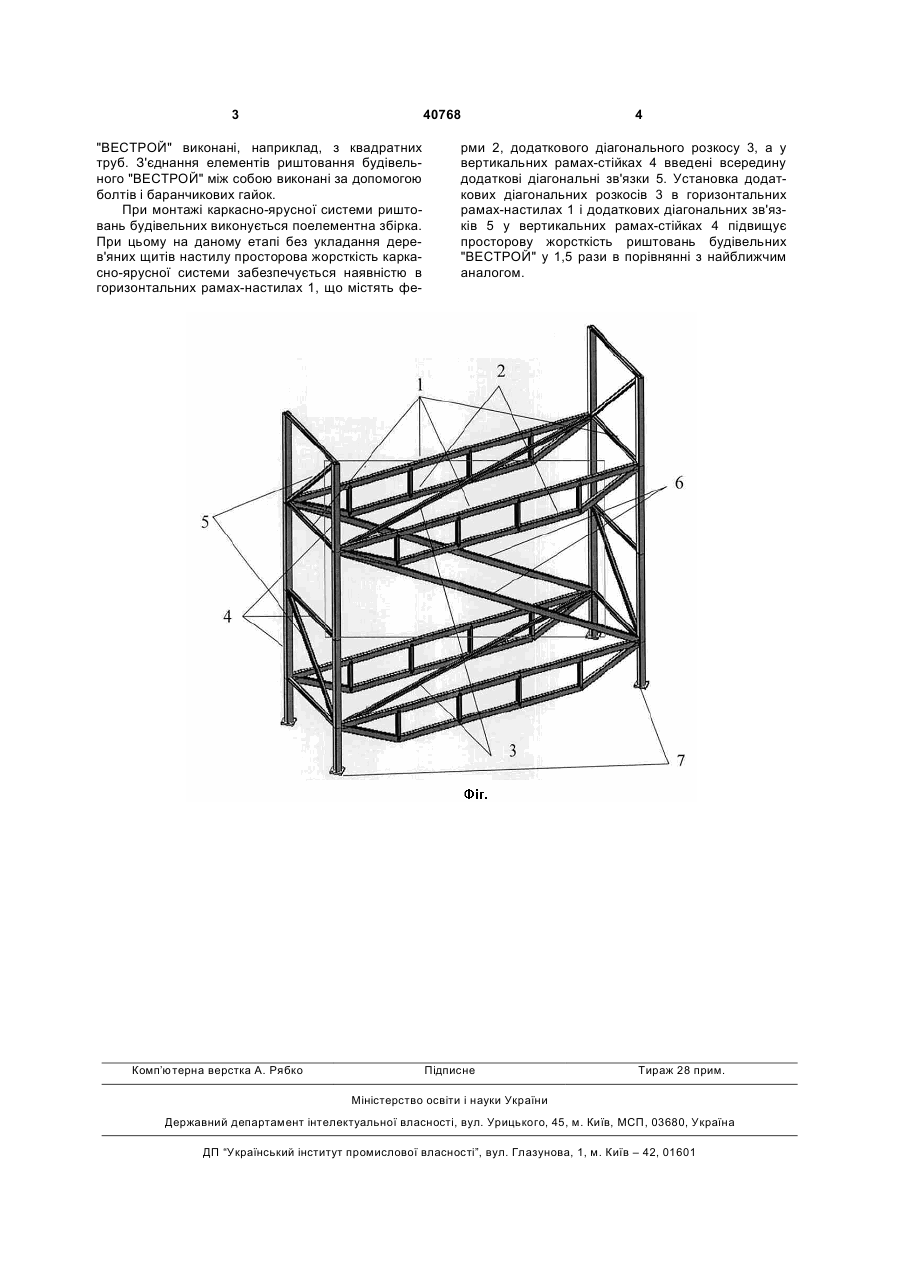

Риштовання будівельне, що містить каркасноярусну систему з горизонтальних рам-настилів, складених з ригелів і розпірок, вертикальних рамстійок, вертикальних діагональних зв'язків, опор регульованих, яке відрізняється тим, що ригелі виконані у вигляді ферм, усередині горизонтальних рам-настилів встановлений додатковий діагональний розкіс, у вертикальні рами-стійки введені додаткові діагональні зв'язки. (19) (21) u200813233 (22) 17.11.2008 (24) 27.04.2009 (46) 27.04.2009, Бюл.№ 8, 2009 р. (72) СІНЦОВ ВОЛОДИМИР ПЕТРОВИЧ, UA, МИТРОФАНОВ ВОЛОДИМИР ОЛЕКСІЙОВИЧ, UA, САХОВСЬКИЙ ВОЛОДИМИР ЄВГЕНІЙОВИЧ, UA (73) НАЦІОНАЛЬНА АКАДЕМІЯ ПРИРОДООХОРОННОГО ТА КУРОРТНОГО БУДІВНИЦТВА, UA 3 40768 "ВЕСТРОЙ" виконані, наприклад, з квадратних труб. З'єднання елементів риштовання будівельного "ВЕСТРОЙ" між собою виконані за допомогою болтів і баранчикових гайок. При монтажі каркасно-ярусної системи риштовань будівельних виконується поелементна збірка. При цьому на даному етапі без укладання дерев'яних щитів настилу просторова жорсткість каркасно-ярусної системи забезпечується наявністю в горизонтальних рамах-настилах 1, що містять фе Комп’ютерна верстка А. Рябко 4 рми 2, додаткового діагонального розкосу 3, а у вертикальних рамах-стійках 4 введені всередину додаткові діагональні зв'язки 5. Установка додаткових діагональних розкосів 3 в горизонтальних рамах-настилах 1 і додаткових діагональних зв'язків 5 у вертикальних рамах-стійках 4 підвищує просторову жорсткість риштовань будівельних "ВЕСТРОЙ" у 1,5 рази в порівнянні з найближчим аналогом. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюVestroy, building falsework
Автори англійськоюSintsov Volodymyr Petrovych, Mytrofanov Volodymyr Oleksiiovych, Sakhovskyi Volodymyr Yevheniiovych
Назва патенту російськоюСтроительные леса «вестрой»
Автори російськоюСинцов Владимир Петрович, Митрофанов Владимир Алексеевич, Саховский Владимир Евгеньевич
МПК / Мітки
МПК: E04G 1/00
Мітки: риштовання, вестрой, будівельне
