Повітророзподільник

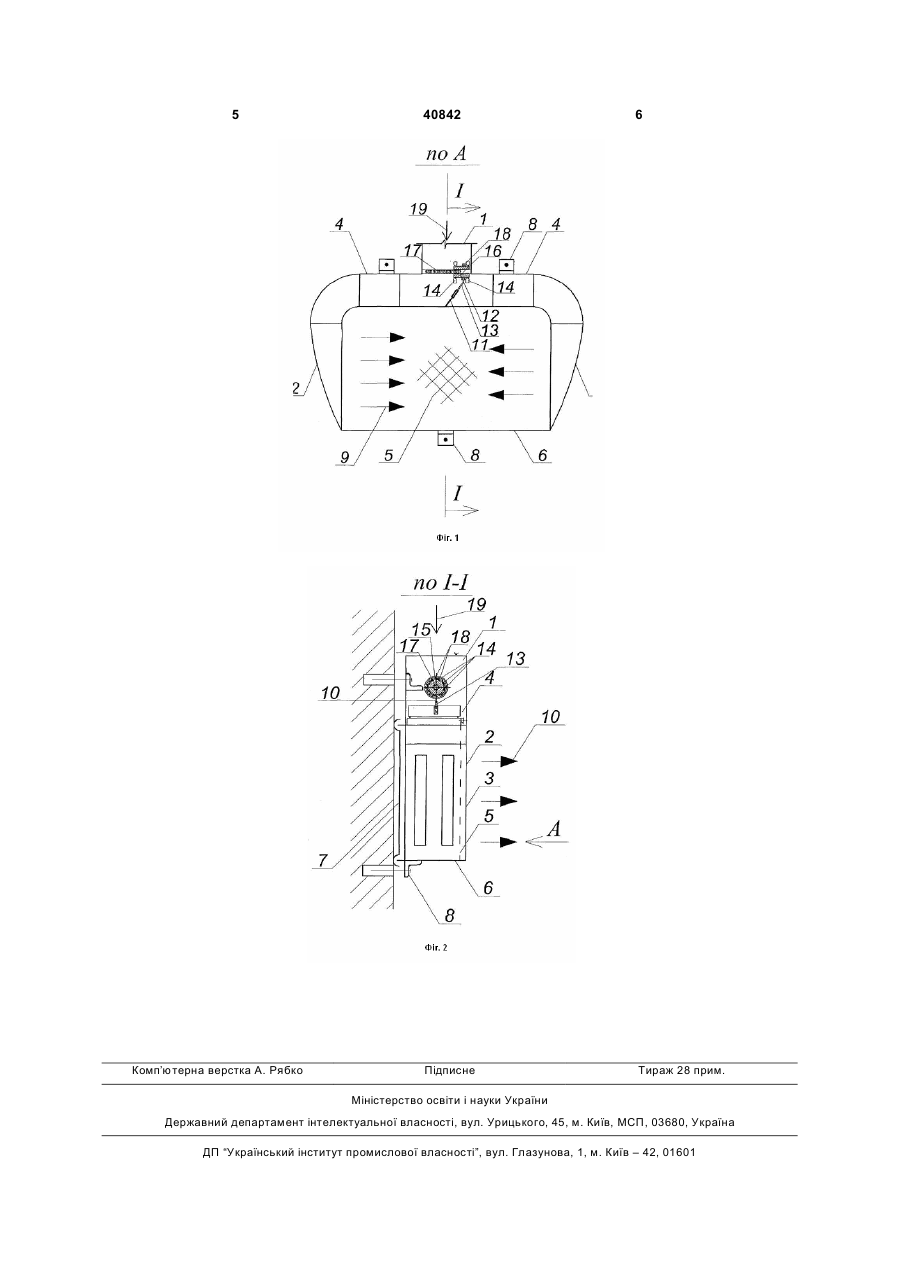

Повітророзподільник, що містить вертикальний підвідний повітропровід і два розподільні повітропроводи, горизонтальний з'єднувальний повітропровід між двома вертикальними розподільними повітропроводами, виконаними у вигляді повітропроводів рівномірної витрати із неспіввісними опозитними щілинами, а на протилежній стороні з'єднувальну стінку між розподільними повітро 3 з'єднувальними стержнями, маточною гайкою з лопатями приєднана до ходового валу, який закріплений по обидва боки вертикального підвідного повітропроводу в місці його приєднання до горизонтального з'єднувального повітропроводу. Встановлення заслінки перекривання у конструкцію повітророзподільника дає можливість почергово перекривати потік припливного повітря через горизонтальний з'єднувальний повітропровід і створювати пульсаційний режим виходу результуючого припливного потоку, покращити аеродинамічні показники результуючого повітряного потоку за рахунок зменшення коефіцієнтів затухання швидкості і температури припливної струмини, зменшити продуктивність припливної вентиляційної системи. На Фіг.1 представлений повітророзподільник, загальний вид, а на Фіг.2 представлено вид 1-І повітророзподільника, де: 1 - підвідний вертикальний повітропровід; 2 - розподільні вертикальні повітропроводи; 3 - припливні неспіввісні опозитні плоскі щілини; 4 - з'єднувальний горизонтальний повітропровід; 5 - рамка із захисною сіткою; 6 з'єднувальна стінка; 7 - ущільнювач; 8 - елементи кріплення навісного повітророзподільника; 9 - припливні неспіввісні струмини; 10 - результуючий потік припливного повітря, 11 - заслінка перекривання, 12, 13 - з'єднувальні стержні, 14 - лопаті, 15 - маточна гайка, 16 - підпружинений палець, 17 ходовий вал, 18 - підшипник, 19 - потік притікального повітря. Вертикальний підвідний повітропровід 1 приєднаний до з'єднувального горизонтального повітропроводу 4 в його центральній частині. Останній приєднаний до двох вертикальних розподільних повітропроводів рівномірної витрати 2, на яких встановлені припливні опозитні неспіввісні насадки 3. В протилежній стороні, між розподільними повітропроводами 2 прикріплена з'єднувальна стінка 6. Між вертикальними розподільними повітропроводами 2 із фронтальної сторони встановлена рамка із захисною сіткою 5. З тильної сторони повітророзподільника по його периметру встановлено ущільнювач 7, і розташовані елементи кріплення навісного повітророзподільника 8. У повітропроводі 1 встановлено гвинтовий механізм з самопересічним гвинтовим прорізом, що містить ходовий вал 17 з безперервним гвинтовим прорізом з правою різьбою в одному напрямі і лівою різьбою в протилежному напрямі з одним самопересіченням за один крок і маточну гайку 15 з підпружиненим пальцем 16. До циліндричної поверхні маточної гайки 15 з її обох торців нерухомо закріплені лопаті 14. Між лопатями 14 на маточну гайку 15 насаджений підшипник 18, до якого радіально 40842 4 закріплений стержень 12. Стержень 12 шарнірно з'єднаний з стержнем 13, який створює телескопічне з'єднання з центром внутрішньої поверхні з'єднувального горизонтального повітропроводу. Потік притікального повітря 19 діє на лопаті 14, крутить маточну гайку 15, яка через підшипник18 і телескопічну важільну систему повертає заслінку перекривання 11, перекриваючи по черзі то праву, то ліву частину горизонтального з'єднувального повітропроводу 4, у зв'язку з чим змінюється почергово витрата повітря через вертикальні розподільні повітропроводи рівномірної витрати 2, на яких встановлені припливні опозитні неспіввісні насадки 3. Пристрій працює таким чином: при роботі системи припливної вентиляції потік притікального повітря 19, що подається в повітропровід 1, діє на лопаті 14, крутить маточну гайку 15. При цьому підпружинений палець 16 ковзає у прорізі ходового валу, внаслідок чого маточна гайка 15 при неперервному обертанні здійснює неперервний зворотнопоступальний рух. Завдяки посадженому на маточну гайку 15 підшипнику 18 стержень 12 здійснює з маточною гайкою 15 тільки зворотно-поступальний рух. Переміщення стержня 12 приводить до повороту заслінки перекривання 11 відносно вертикальної осі її шарнірного з'єднання з центром внутрішньої поверхні з'єднувального горизонтального повітропроводу завдяки шарнірному кріпленню стержнів 12 і 13. Оскільки заслінка перекривання 11 обертається, то відстань між кінцем стержня 12 і віссю повертання заслінки перекривання 11 змінюється. Для компенсації зміни цієї відстані служить телескопічне з'єднання стержня 13 з заслінкою перекривання 11. У зв'язку і з зворотнопоступальним рухом стержня 12 заслінка перекривання 11 змінює напрям свого обертання, внаслідок чого живий переріз частин горизонтального з'єднувального повітропроводу перекривається по черзі. Це приводить до періодичної зміни кількості притікального повітря, що проходить правою і лівою частинами горизонтального з'єднувального повітропроводу 4 та двома вертикальними розподільними повітропроводами рівномірної витрати 2, на яких встановлені припливні опозитні неспіввісні насадки 3 і витікає в робочий об'єм повітророзподільника. В ньому за рахунок взаємодії обмежених опозитних неспіввісних струмин 9, їх часткового співударяння і впливу протилежних стінок вертикальних розподільних повітропроводів 2, турбулізоване припливне повітря утворює результуючий потік 10 в пульсуючому, спрямований перпендикулярно до напрямку розвитку струмин, що взаємодіють між собою. Через рамку із захисною сіткою 5, припливне повітря надходить у приміщення. 5 Комп’ютерна верстка А. Рябко 40842 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
