Повітророзподілювач

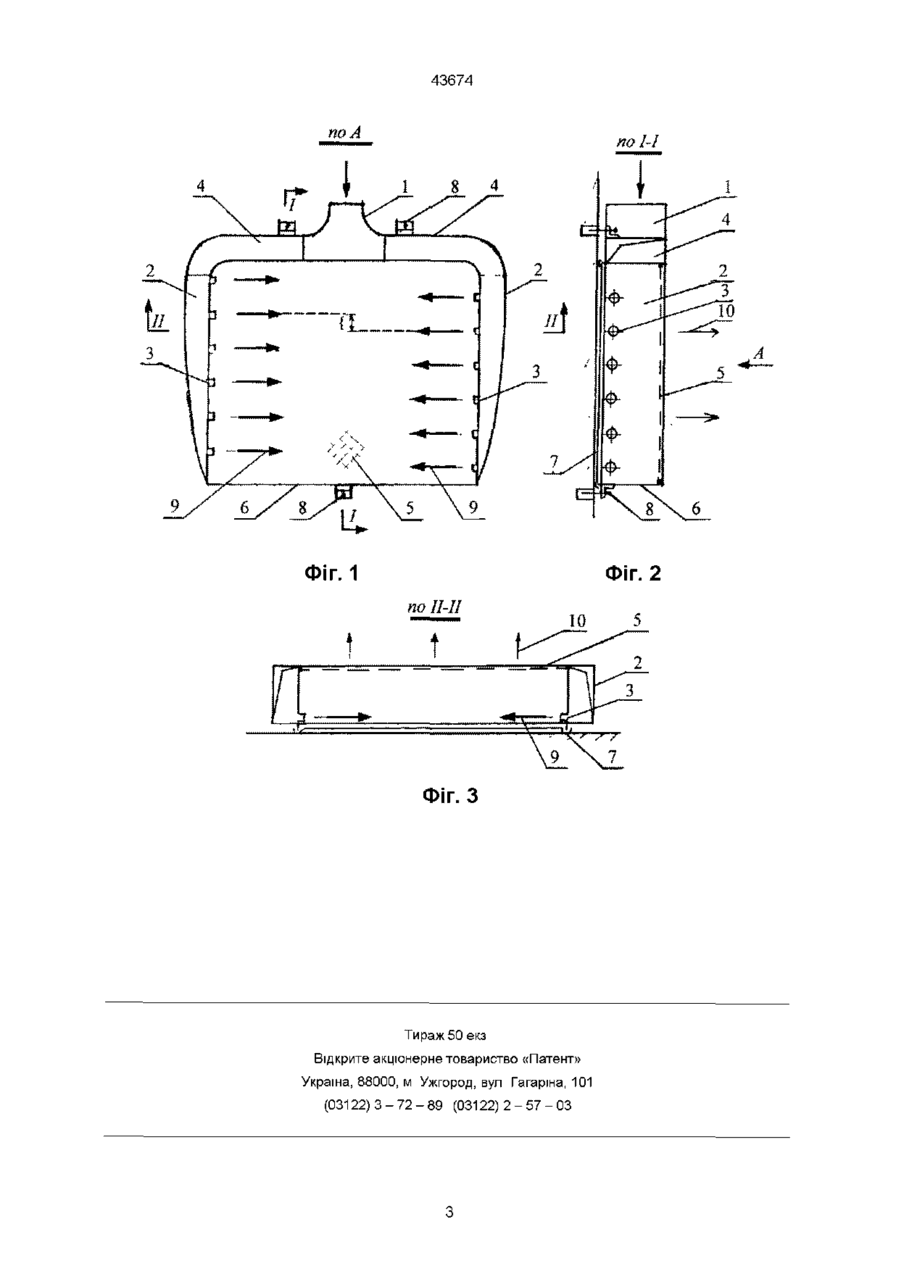

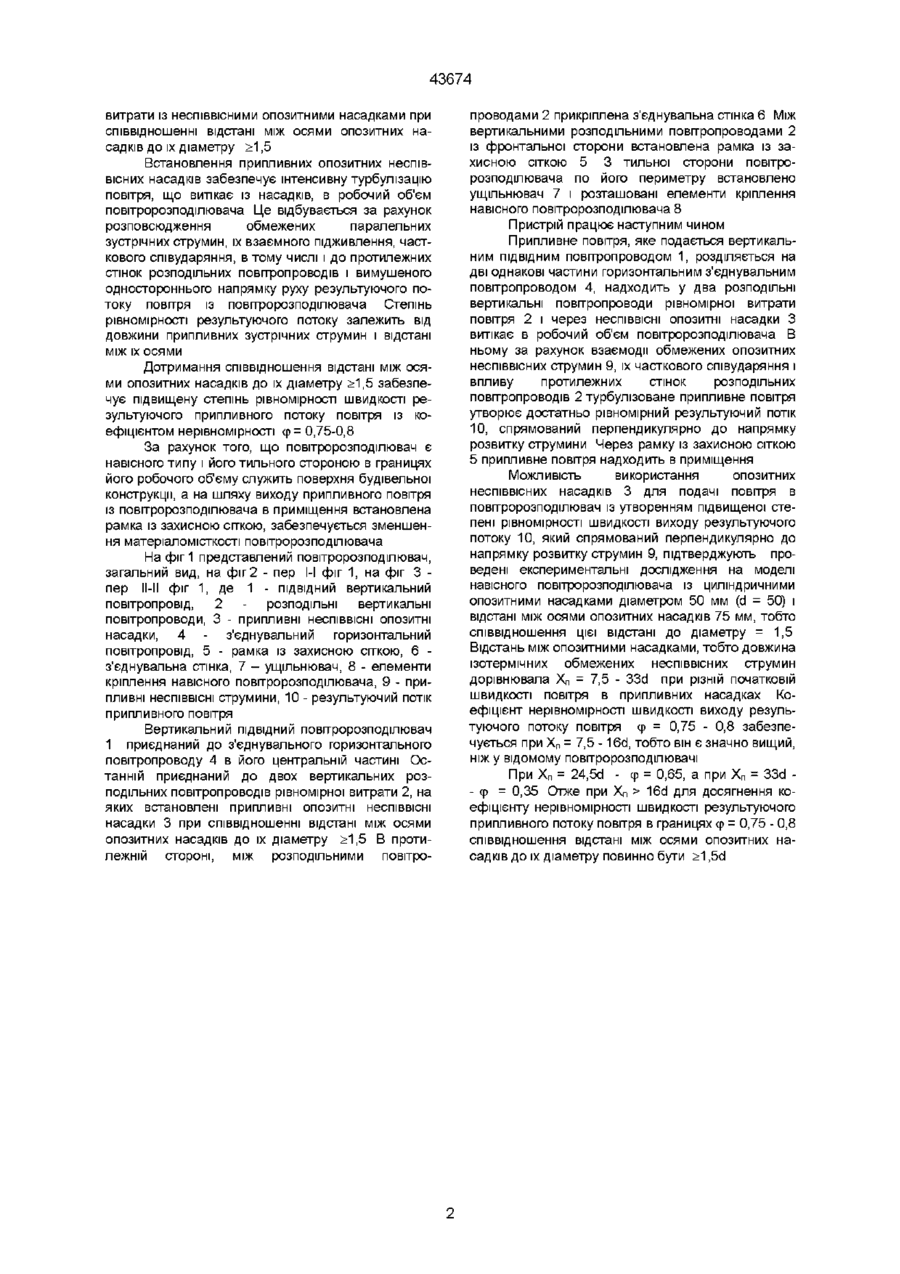

Повітророзподілювач, що містить вертикальний ПІДВІДНИЙ повітропровід і два розподільні повітропроводи, який відрізняється тим, що додатково містить горизонтальний з'єднувальний повітропровід між двома вертикальними розподільними повіт ропроводами, а на протилежному боці - з'єднувальну стінку між розподільними повітропроводами, рамку із захисною сіткою між розподільними повітропроводами із фронтального боку, ущільнювач, який встановлений з тильного боку повітророзподілювача по його периметру, елементи кріплення навісного повітророзподілювача, причому вертикальний ПІДВІДНИЙ повітропровід приєднаний в центральній частині з'єднувального горизонтального повітропроводу, а розподільні повітропроводи виконані у вигляді повітропроводів рівномірної витрати із неспіввісними опозитними насадками при співвідношенні відстані між осями опозитних насадків до їх діаметра >1,5 Винахід відноситься до вентиляції та кондицюнування повітря і може бути використаний для подачі припливного повітря в приміщення різного призначення Відомий повітророзподілювач (А С СССР № 1052796, кл F24F 13/06, 1983 Бюл № 41 ВС Сасин и др), який має розташовані по довжині повітропроводу лунки з опозитними отворами і екрани, при цьому кожний екран має форму напівконуса і розташований ззовні повітропроводу, напівконуси зміщені один відносно одного, при цьому відношення відстані між їх осями до діаметру отворів складає 0,2 - 0,5 Однак, відносна відстань між опозитними отворами лунок не врахована і поряд з цим він не забезпечує належної рівномірності результуючого потоку повітря від загальної поверхні повітророзподілювача, є пристінного типу, у зв'язку з чим має високу матеріаломісткість Відомий повітророзподілювач (Гримитлин М И Распределение воздуха в помещениях М Стройиздат, 1982, с 97-98, рис 412, Справочник проектировщика, ч II Вентиляция и кондиционирование воздуха М Стройиздат, 1977, с 191-192, поличкові панелі Повітророзподілювач має невисоку степінь рівномірності швидкості результуючого припливного потоку повітря, а коефіцієнт нерівномірності виходу повітря через поличкову панель - ф = 0,6 Все це ускладнює конструкцію і збільшує матеріаломісткість повітророзподілювача В основу винаходу поставлене завдання створення повітророзподілювача навісного типу із підвищеною степінню рівномірності швидкості результуючого припливного потоку повітря із коефіцієнтом нерівномірності ср= 0,75-0,8 і зменшення матеріаломісткості повітророзподілювача Поставлене завдання вирішується тим, що повітророзподілювач, який містить вертикальний ПІДВІДНИЙ повітропровід і два розподільні повітропроводи, згідно з винаходом, додатково містить горизонтальний з'єднувальний повітропровід між двома вертикальними розподільними повітропроводами, а на протилежній стороні - з'єднувальну стінку між розподільними повітропроводами, рамку із захисною сіткою між розподільними повітропроводами із фронтальної сторони, ущільнювач, який встановлений з тильної сторони повітророзподілювача по його периметру, елементи кріплення навісного повітророзподілювача, причому вертикальний ПІДВІДНИЙ повітропровід приєднаний в центральній частині з'єднувального горизонтального повітропровода, а розподільні повітропроводи виконані у вигляді повітропроводів рівномірної рис 8 8), що містить вертикальний ПІДВІДНИЙ повітропровід і два розподільні повітропроводи Однак, відомий повітророзподілювач є пристінного типу і в ньому використані клиноподібні розподільні повітропроводи, в які встановлені ю 1 (О со 43674 витрати із неспіввісними опозитними насадками при співвідношенні відстані між осями опозитних насадків до їх діаметру >1,5 Встановлення припливних опозитних неспіввісних насадків забезпечує інтенсивну турбулізацію повітря, що витікає із насадків, в робочий об'єм повітророзподілювача Це відбувається за рахунок розповсюдження обмежених паралельних зустрічних струмин, їх взаємного підживлення, часткового співударяння, в тому числі і до протилежних стінок розподільних повітропроводів і вимушеного одностороннього напрямку руху результуючого потоку повітря із повітророзподілювача Степінь рівномірності результуючого потоку залежить від довжини припливних зустрічних струмин і відстані МІЖ IX ОСЯМИ Дотримання співвідношення відстані між осями опозитних насадків до їх діаметру >1,5 забезпечує підвищену степінь рівномірності швидкості результуючого припливного потоку повітря із коефіцієнтом нерівномірності ср= 0,75-0,8 За рахунок того, що повітророзподілювач є навісного типу і його тильного стороною в границях його робочого об'єму служить поверхня будівельної конструкції, а на шляху виходу припливного повітря із повітророзподілювача в приміщення встановлена рамка із захисною сіткою, забезпечується зменшення матеріаломісткості повітророзподілювача На фіг 1 представлений повітророзподілювач, загальний вид, на фіг 2 - пер 1І фіг 1, на фіг 3 пер ІІ-ІІ фіг 1, де 1 - ПІДВІДНИЙ вертикальний повітропровід, 2 - розподільні вертикальні повітропроводи, 3 - припливні неспіввісні опозитні насадки, 4 - з'єднувальний горизонтальний повітропровід, 5 - рамка із захисною сіткою, 6 з'єднувальна стінка, 7 - ущільнювач, 8 - елементи кріплення навісного повітророзподілювача, 9 - припливні неспіввісні струмини, 10 - результуючий потік припливного повітря Вертикальний ПІДВІДНИЙ повітророзподілювач 1 приєднаний до з'єднувального горизонтального повітропроводу 4 в його центральній частині Останній приєднаний до двох вертикальних розподільних повітропроводів рівномірної витрати 2, на яких встановлені припливні опозитні неспіввісні насадки 3 при співвідношенні відстані між осями опозитних насадків до їх діаметру >1,5 В протилежній стороні, між розподільними повітро проводами 2 прикріплена з'єднувальна стінка 6 Між вертикальними розподільними повітропроводами 2 із фронтальної сторони встановлена рамка із захисною сіткою 5 3 тильної сторони повітророзподілювача по його периметру встановлено ущільнювач 7 і розташовані елементи кріплення навісного повітророзподілювача 8 Пристрій працює наступним чином Припливне повітря, яке подається вертикальним ПІДВІДНИМ повітропроводом 1, розділяється на дві однакові частини горизонтальним з'єднувальним повітропроводом 4, надходить у два розподільні вертикальні повітропроводи рівномірної витрати повітря 2 і через неспіввісні опозитні насадки З витікає в робочий об'єм повітророзподілювача В ньому за рахунок взаємодії обмежених опозитних неспіввісних струмин 9, їх часткового співударяння і впливу протилежних стінок розподільних повітропроводів 2 турбулізоване припливне повітря утворює достатньо рівномірний результуючий потік 10, спрямований перпендикулярно до напрямку розвитку струмини Через рамку із захисною сіткою 5 припливне повітря надходить в приміщення Можливість використання опозитних неспіввісних насадків 3 для подачі повітря в повітророзподілювач із утворенням підвищеної степені рівномірності швидкості виходу результуючого потоку 10, який спрямований перпендикулярно до напрямку розвитку струмин 9, підтверджують проведені експериментальні дослідження на моделі навісного повітророзподілювача із циліндричними опозитними насадками діаметром 50 MM (d = 50) і відстані між осями опозитних насадків 75 мм, тобто співвідношення цієї відстані до діаметру = 1,5 Відстань між опозитними насадками, тобто довжина ізотермічних обмежених неспіввісних струмин дорівнювала Хп = 7,5 - 33d при різній початковій швидкості повітря в припливних насадках Коефіцієнт нерівномірності швидкості виходу результуючого потоку повітря ф = 0,75 - 0,8 забезпечується при Хп = 7,5 - 16d, тобто він є значно вищий, ніж у відомому повітророзподілювачі При Хп = 24,5d - ф = 0,65, а при Хп = 33d - ф = 0,35 Отже при Хп > 16d для досягнення коефіцієнту нерівномірності швидкості результуючого припливного потоку повітря в границях ф = 0,75 - 0,8 співвідношення відстані між осями опозитних насадків до їх діаметру повинно бути >1,5d 43674 no A no 1-І ФІГ. 1 Фіг. З Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3
