Перемикач із циліндричним кулачком

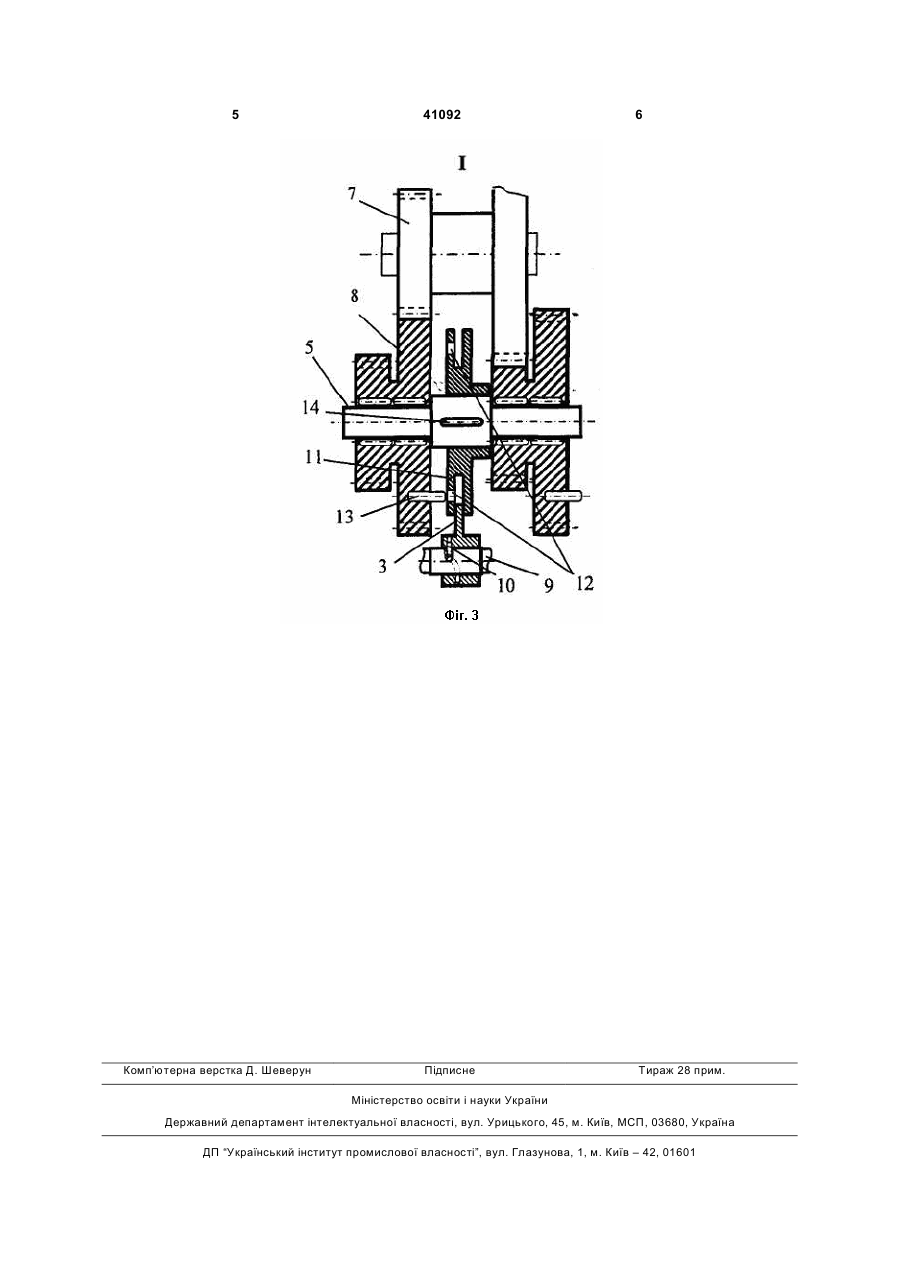

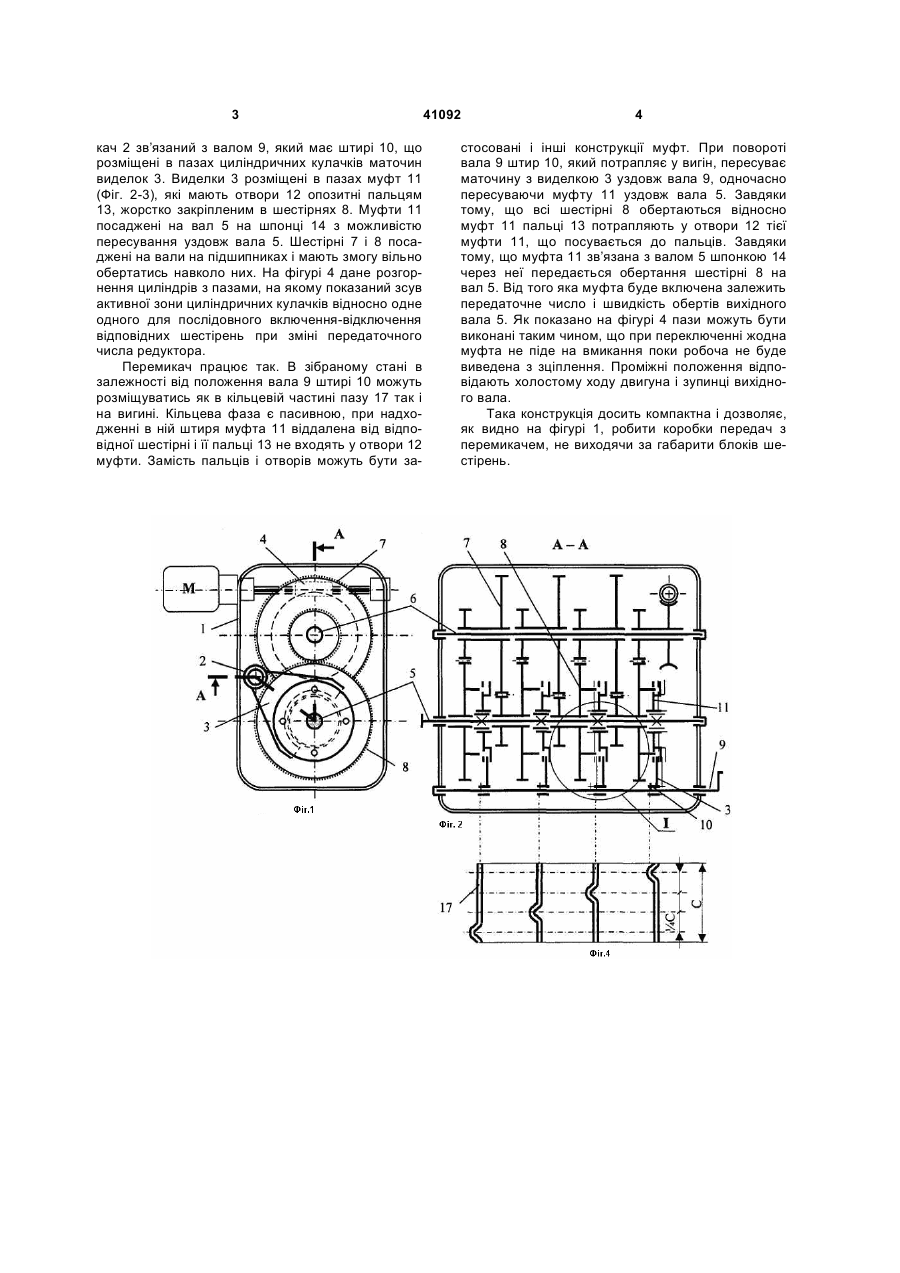

Перемикач із циліндричним кулачком, який має паз, виконаний з боку циліндричної поверхні, і орган, що взаємодіє з пазом, який відрізняється тим, що кулачок виконаний з порожниною, концентричною циліндру кулачка, а паз виконаний з боку внутрішньої циліндричної поверхні порожнини кулачка, при цьому орган, що взаємодіє з пазом, розташований всередині кулачка і не виходить за його габарити в радіальному напрямі. (19) (21) u200810504 (22) 19.08.2008 (24) 12.05.2009 (46) 12.05.2009, Бюл.№ 9, 2009 р. (72) МОЗЖУХІН АНАТОЛІЙ ОЛЕКСАНДРОВИЧ, UA (73) МОЗЖУХІН АНАТОЛІЙ ОЛЕКСАНДРОВИЧ, UA 3 кач 2 зв’язаний з валом 9, який має штирі 10, що розміщені в пазах циліндричних кулачків маточин виделок 3. Виделки 3 розміщені в пазах муфт 11 (Фіг. 2-3), які мають отвори 12 опозитні пальцям 13, жорстко закріпленим в шестірнях 8. Муфти 11 посаджені на вал 5 на шпонці 14 з можливістю пересування уздовж вала 5. Шестірні 7 і 8 посаджені на вали на підшипниках і мають змогу вільно обертатись навколо них. На фігурі 4 дане розгорнення циліндрів з пазами, на якому показаний зсув активної зони циліндричних кулачків відносно одне одного для послідовного включення-відключення відповідних шестірень при зміні передаточного числа редуктора. Перемикач працює так. В зібраному стані в залежності від положення вала 9 штирі 10 можуть розміщуватись як в кільцевій частині пазу 17 так і на вигині. Кільцева фаза є пасивною, при надходженні в ній штиря муфта 11 віддалена від відповідної шестірні і її пальці 13 не входять у отвори 12 муфти. Замість пальців і отворів можуть бути за 41092 4 стосовані і інші конструкції муфт. При повороті вала 9 штир 10, який потрапляє у вигін, пересуває маточину з виделкою 3 уздовж вала 9, одночасно пересуваючи муфту 11 уздовж вала 5. Завдяки тому, що всі шестірні 8 обертаються відносно муфт 11 пальці 13 потрапляють у отвори 12 тієї муфти 11, що посувається до пальців. Завдяки тому, що муфта 11 зв’язана з валом 5 шпонкою 14 через неї передається обертання шестірні 8 на вал 5. Від того яка муфта буде включена залежить передаточне число і швидкість обертів вихідного вала 5. Як показано на фігурі 4 пази можуть бути виконані таким чином, що при переключенні жодна муфта не піде на вмикання поки робоча не буде виведена з зціплення. Проміжні положення відповідають холостому ходу двигуна і зупинці вихідного вала. Така конструкція досить компактна і дозволяє, як видно на фігурі 1, робити коробки передач з перемикачем, не виходячи за габарити блоків шестірень. 5 Комп’ютерна верстка Д. Шеверун 41092 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
