Перемикач відгалужень обмоток трансформатора без збудження

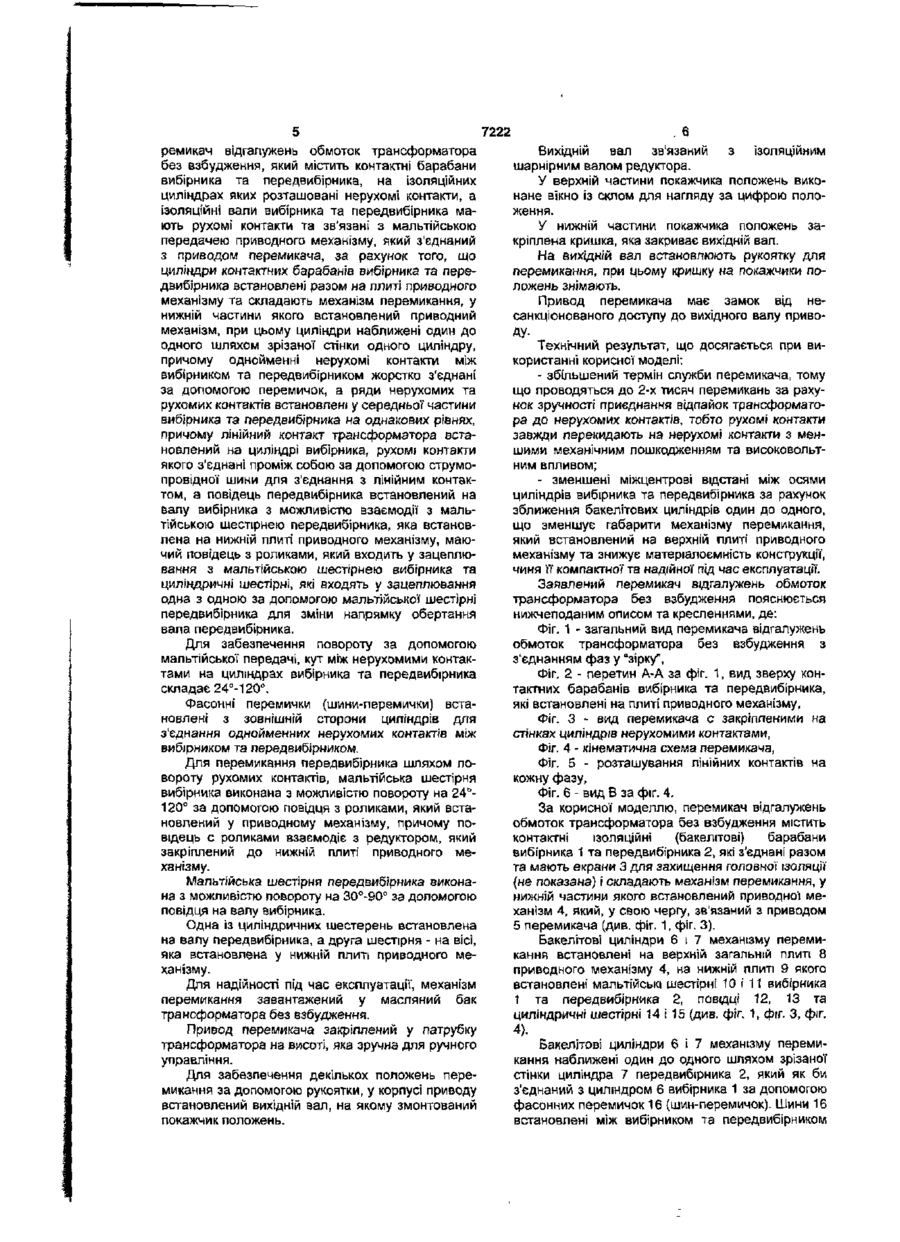

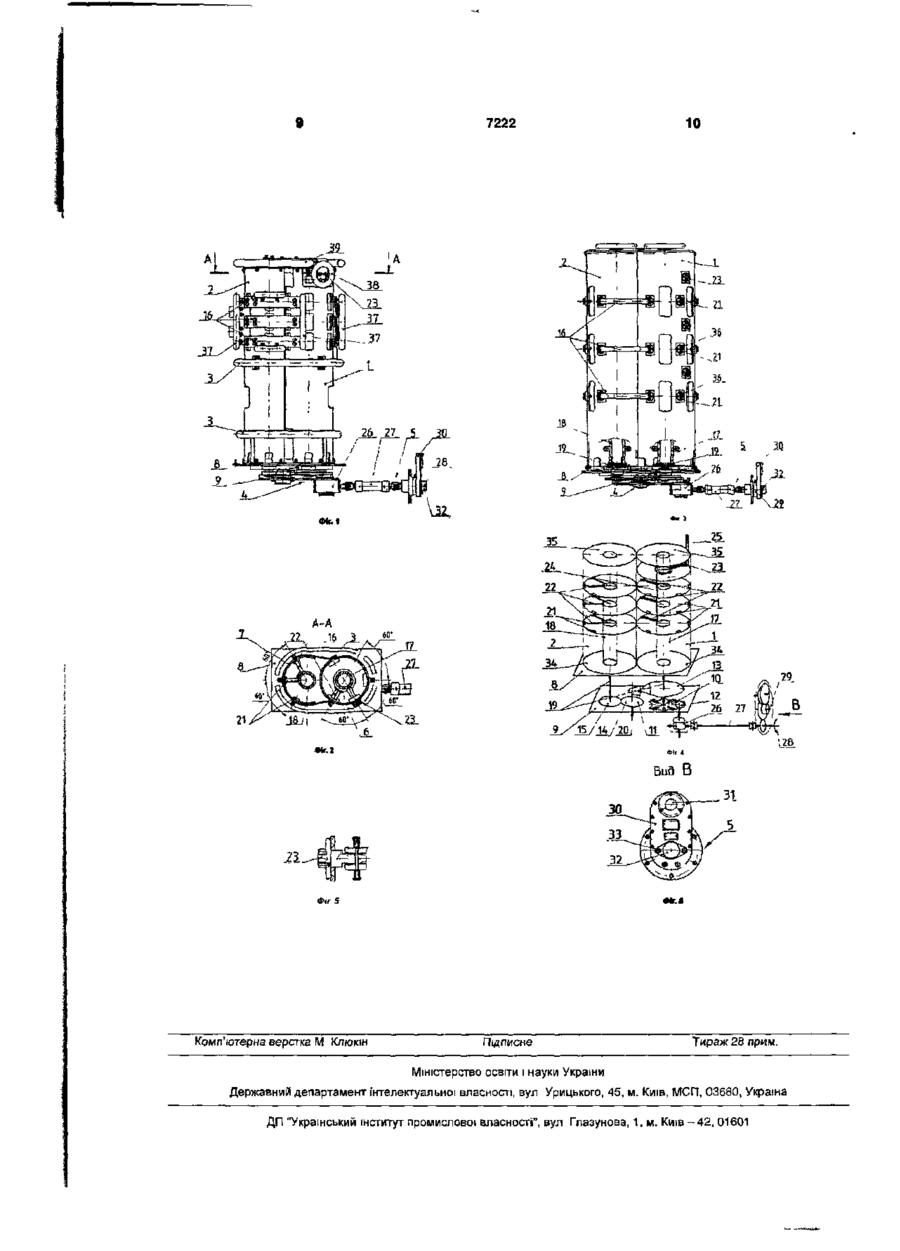

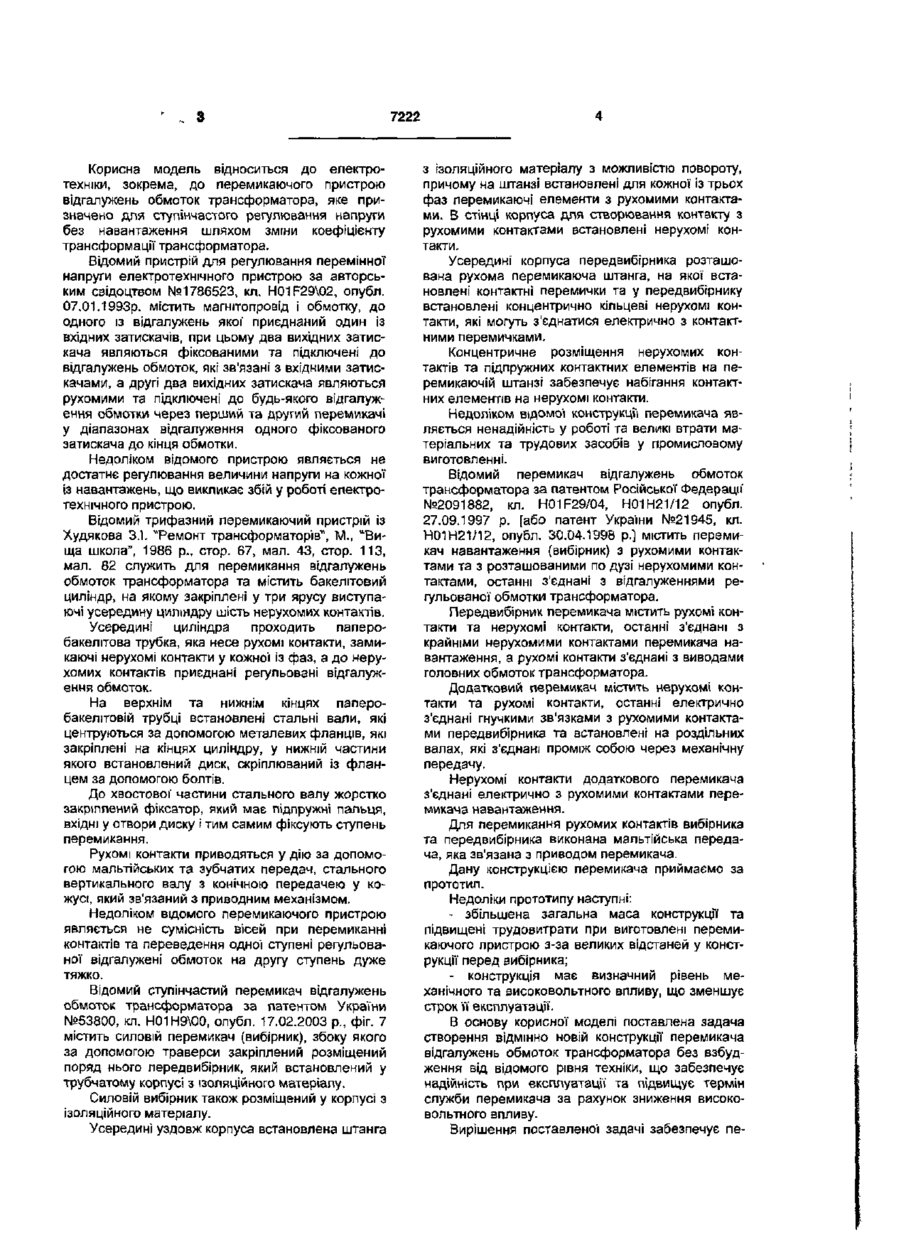

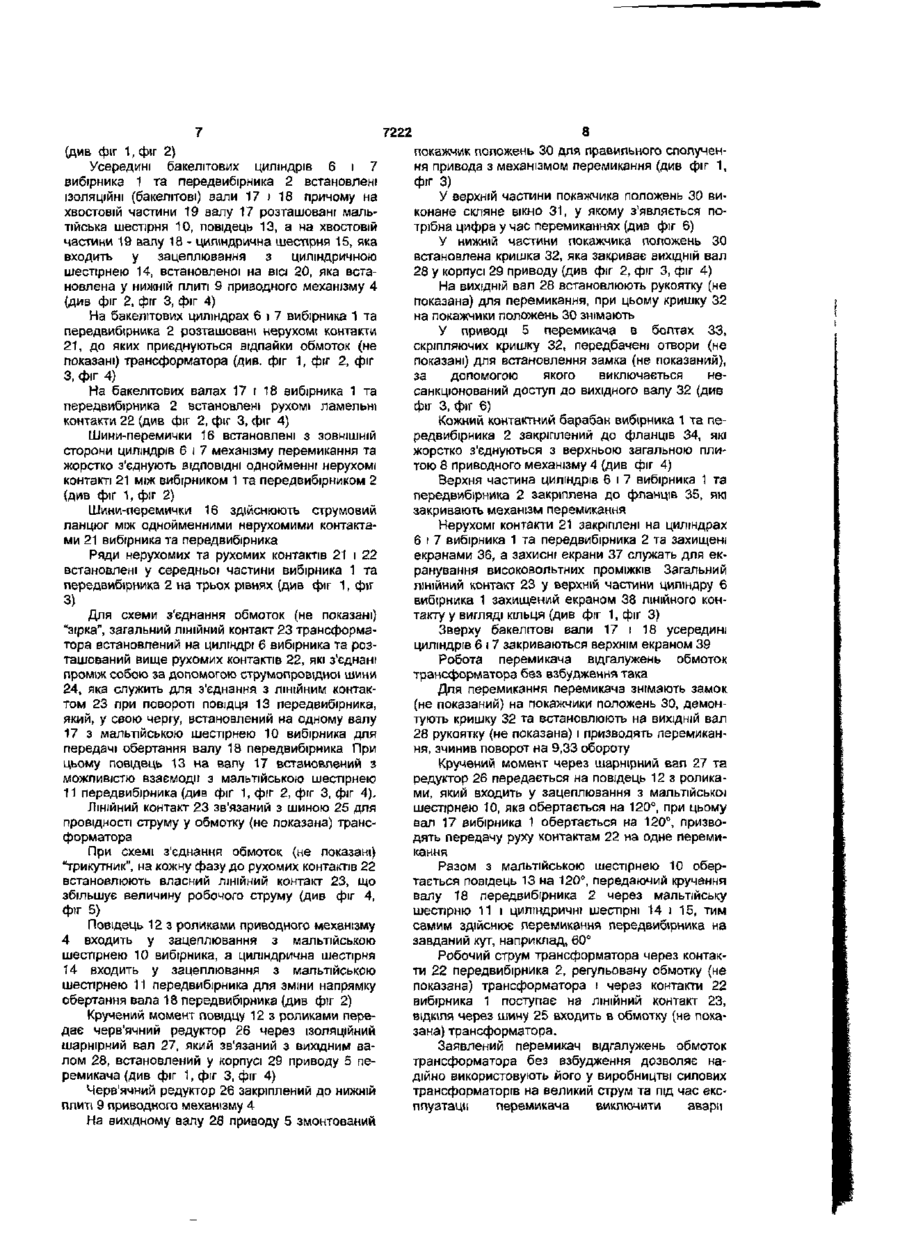

1. Перемикач відгалужень обмоток трансформатора без збудження, який містить контактні барабани вибірника та передвибірника, на ізоляційних циліндрах яких розташовані нерухомі контакти, а ізоляційні вали вибірника та передвибірника мають рухомі контакти та зв'язані з мальтійською передачею привідного механізму, який з'єднаний з приводом перемикача, який відрізняється тим, що циліндри контактних барабанів вибірника та передвибірника встановлені разом на плиті привідного механізму та складають механізм перемикання, у нижній частини якого встановлений привідной механізм, при цьому циліндри наближені один до одного за допомогою зрізаної стінки одного циліндра, причому однойменні нерухомі контакти між вибірником та передвибірником жорстко з'єднані за допомогою перемичок, а ряди нерухомих та рухомих контактів встановлені у середній частині вибірника та передвибірника на однакових рівнях, причому лінійний контакт трансформатора встановлений на циліндрі вибірника, рухомі контакти якого з'єднані між собою за допомогою струмопровідної' шини для з'єднання з лінійним контактом, а повідець передвибірника встановлений на валу вибірника з можливістю взаємодії з мальтійською шестірнею передвибірника, яка встановлена на нижній плиті привідного механізму, що має повідець з роликами, я кий входить у зчеплення з мальтійською шестірнею вибірника, та циліндричні шестерні, які входять у зчеплення одна з одною за допомогою мальтійської шестірні передвибірника для зміни напрямку обертання вала передвибірника. 2. Перемикач за п. 1, який відрізняється тим, що кут між нерухомими контактами на циліндрах вибірника та передвибірника складає 24-120". 3. Перемикач за п. 1, який відрізняється тим, що перемички жорстко закріплені із зовнішньої сторони до циліндрів. 4. Перемикач за п. 1, який відрізняється тим, що мальтійська шестірня вибірника виконана з можливістю повороту на 24-120° за допомогою повідця з роликами. 5. Перемикач за пп. 1, 4, який відрізняється тим, що повідець з роликами взаємодіє з редуктором, який закріплений до нижньої плити привідного механізму. 6. Перемикач за п. 1, який відрізняється тим, що мальтійська шестірня передвибірника виконана з можливістю повороту на 30-90° за допомогою повідця на валу вибірника. 7. Перемикач за п. 1, який відрізняється тим, що одна із циліндричних шестерень встановлена на валу передвибірника, а інша - на осі, яка встановлена у нижній плиті привідного механізму. 8. Перемикач за п. 1, який відрізняється тим, що механізм перемикання занурений у масляний бак трансформатора. 9. Перемикач за п. 1, який відрізняється тим, що привід перемикача закріплений у патрубку трансформатора на висоті, яка зручна для ручного упраап іння. 10. Перемикач за п. 1, який відрізняється тим, що у корпусі приводу встановлений вихідній вал, на якому змонтований покажчик положень. 11. Перемикач за пп. 5, 10, який відрізняється тим, що вихідній вал зв'язаний з ізоляційним шарнірним валом редуктора. 12. Перемикач за п. 10, який відрізняється тим, що у верхній частині покажчика положень виконане вікно із склом для спостереження за цифрою положення. 13. Перемикач за п. 10, який відрізняється тим, що у нижній частині покажчика положень закріплена кришка, яка закриває вихідний вал. 14. Перемикач за пп. 10, 13, який відрізняється тим, що на вихідний вал встановлюють рукоятку для перемикання, при цьому кришку на покажчику положень знімають. 15. Перемикач за пп. 1, 10, який відрізняється тим, що привід перемикача має замок від несанкціонованого доступу до вихідного вала привоДУ 04 CM CM 7222 Корисна модель відноситься до електротехніки, зокрема, до перемикаючого пристрою відгалужень обмоток трансформатора, яке призначено дня ступінчастого регулювання напруги без навантаження шляхом зміни коефіцієнту трансформації трансформатора. Відомий пристрій для регулювання перемінної напруги електротехнічного пристрою за авторським свідоцтвом №1786523, кл. H01F29V02, опубл. 07.01.1993р. містить магнітопровід і обмотку, до одного із відгалужень якої' приєднаний один із вхідних затискачів, при цьому два вихідних затискача являються фіксованими та підключені до відгалужень обмоток, які зв'язані з вхідними затискачами, а другі два вихідних затискача являються рухомими та підключені до будь-якого відгалуження обмотки через перший та другий перемикачі у діапазонах відгалуження одного фіксованого затискача до кінця обмотки. Недоліком відомого пристрою являється не достатнє регулювання величини напруги на кожної із навантажень, що викликає збій у роботі електротехнічного пристрою. Відомий трифазний перемикаючий пристрій із Худякова З.І. "Ремонт трансформаторів", М., "Вища школа", 1986 р., стор. 67, мал. 43, стор. 113, мал. 82 служить для перемикання відгалужень обмоток трансформатора та містить бакелітовий циліндр, на якому закріплені у три ярусу виступаючі усередину циліндру шість нерухомих контактів. Усередині циліндра проходить паперобакелітова трубка, яка несе рухомі контакти, замикаючі нерухомі контакти у кожної із фаз, а до нерухомих контактів приєднані регульовані відгалуження обмоток. На верхнім та нижнім кінцях паперобакелітовій трубці встановлені стальні вали, які центруються за допомогою металевих фланців, які закріплені на кінцях циліндру, у нижній частини якого встановлений диск, скріплюваний із фланцем за допомогою болтів. До хвостової частини стального валу жорстко закріплений фіксатор, який має підпружні пальця, вхідні у отвори диску і тим самим фіксують ступень перемикання. Рухомі контакти приводяться у дію за допомогою мальтійських та зубчатих передач, стального вертикального валу з конічною передачею у кожусі, який зв'язаний з приводним механізмом. Недоліком відомого перемикаючого пристрою являється не сумісність вісей при перемиканні контактів та переведення одної ступені регульованої відгалужені обмоток на другу ступень дуже тяжко. Відомий ступінчастий перемикач відгалужень обмоток трансформатора за патентом України №53800, кл. Н01Н90, опубл. 17.02.2003 p., фіг. 7 містить силовій перемикач (вибірник), збоку якого за допомогою траверси закріплений розміщений поряд нього передвибірник, який встановлений у трубчатому корпусі з ізоляційного матеріалу. Силовій вибірник також розміщений у корпусі з ізоляційного матеріалу. Усередині уздовж корпуса встановлена штанга з ізоляційного матеріалу з можливістю повороту, причому на штанзі встановлені для кожної із трьох фаз перемикаючі елементи з рухомими контактами. В стінці корпуса для створювання контакту з рухомими контактами встановлені нерухомі контакти. Усередині корпуса передвибірника розташована рухома перемикаюча штанга, на якої встановлені контактні перемички та у передвибірнику встановлені концентрично кільцеві нерухомі контакти, які могуть з'єднатися електрично з контактними перемичками. Концентричне розміщення нерухомих контактів та підпружних контактних елементів на перемикаючій штанзі забезпечує набігання контактних елементів на нерухомі контакти. Недоліком відомої конструкції перемикача являється ненадійність у роботі та великі втрати матеріальних та трудових засобів у промисловому виготовленні. Відомий перемикач відгалужень обмоток трансформатора за патентом Російської Федерації №2091882, кл. H01F29/04, Н01Н21/12 опубл. 27.09.1997 p. [або патент України №21945, кл. Н01Н21/12, опубл. 30.04.19Э8 p.] містить перемикач навантаження (вибірник) з рухомими контактами та з розташованими по дузі нерухомими контактами, останні з'єднані з відгалуженнями регульованої обмотки трансформатора. Передвибірник перемикача містить рухомі контакти та нерухомі контакти, останні з'єднані з крайніми нерухомими контактами перемикача навантаження, а рухомі контакти з'єднані з виводами головних обмоток трансформатора. Додатковий перемикач містить нерухомі контакти та рухомі контакти, останні електрично з'єднані гнучкими зв'язками з рухомими контактами передвибірника та встановлені на роздільних валах, які з'єднані проміж собою через механічну передачу. Нерухомі контакти додаткового перемикача з'єднані електрично з рухомими контактами перемикача навантаження. Для перемикання рухомих контактів вибірника та передвибірника виконана мальтійська передача, яка зв'язана з приводом перемикача. Дану конструкцією перемикача приймаємо за прототип. Недоліки прототипу наступні: - збільшена загальна маса конструкції та підвищені трудовитрати при виготовлені перемикаючого пристрою з-за великих відстаней у конструкції перед вибірника; - конструкція має визначний рівень механічного та високовольтного впливу, що зменшує строк її експлуатації. В основу корисної моделі поставлена задача створення відмінно новій конструкції перемикача відгалужень обмоток трансформатора без взбудження від відомого рівня техніки, що забезпечує надійність при експлуатації та підвищує термін служби перемикача за рахунок зниження високовольтного впливу. Вирішення поставленої задачі забезпечує пе 7222 ремикач відгалужень обмоток трансформатора без взбудження, який містить контактні барабани вибірника та передвибірника, на ізоляційних циліндрах яких розташовані нерухомі контакти, а ізоляційні вали вибірника та передвибірника мають рухомі контакти та зв'язані з мальтійською передачею приводного механізму, який з'єднаний з приводом перемикача, за рахунок того, що циліндри контактних барабанів вибірника та передвибірника встановлені разом на плиті приводного механізму та складають механізм перемикання, у нижній частини якого встановлений приводний механізм, при цьому циліндри наближені один до одного шляхом зрізаної стінки одного циліндру, причому однойменні нерухомі контакти між вибірником та перєдвибірником жорстко з'єднані за допомогою перемичок, а ряди нерухомих та рухомих контактів встановлені у середньої частини вибірника та передвибірника на однакових рівнях, причому лінійний контакт трансформатора встановлений на циліндрі вибірника, рухомі контакти якого з'єднані проміж собою за допомогою струмопровідної шини для з'єднання з лінійним контактом, а повідець передвибірника встановлений на валу вибірника з можливістю взаємодії з мальтійською шестірнею передвибірника, яка встановлена на нижній плиті приводного механізму, маючий повідець з роликами, який входить у зацеплювання з мальтійською шестірнею вибірника та циліндричні шестірні, які входять у зацеплювання одна з одною за допомогою мальтійської шестірні передвибірника для зміни напрямку обертання вала передвибірника. Для забезпечення повороту за допомогою мальтійської передачі, кут між нерухомими контактами на циліндрах вибірника та передвибірника складає 24°-120°. Фасонні перемички (шини-перемички) встановлені з зовнішній сторони циліндрів для з'єднання однойменних нерухомих контактів між вибірником та перєдвибірником. Для перемикання передвибірника шляхом повороту рухомих контактів, мальтійська шестірня вибірника виконана з можливістю повороту на 24°120° за допомогою повідця з роликами, який встановлений у приводному механізму, причому повідець с роликами взаємодіє з редуктором, який закріплений до нижній плиті приводного механізму. Мальтійська шестірня передвибірника виконана з можливістю повороту на 30°-90° за допомогою повідця на валу вибірника. Одна Із циліндричних шестерень встановлена на валу передвибірника, а друга шестірня - на вісі, яка встановлена у нижній плиті приводного механізму. Для надійності під час експлуатації, механізм перемикання завантажений у масляний бак трансформатора без взбудження. Привод перемикача закріплений у патрубку трансформатора на висоті, яка зручна для ручного управління. Для забезпечення декількох положень перемикання за допомогою рукоятки, у корпусі приводу встановлений вихідній вал, на якому змонтований покажчик положень. Вихідній вал зв'язаний з ізоляційним шарнірним валом редуктора. У верхній частини покажчика положень виконане вікно із склом для нагляду за цифрою положення. У нижній частини покажчика положень закріплена кришка, яка закриває вихідній вал. На вихідній вал встановлюють рукоятку для перемикання, при цьому кришку на покажчики положень знімають. Привод перемикача має замок від несанкціонованого доступу до вихідного валу привоДУТехнічний результат, що досягається при використанні корисної моделі: - збільшений термін служби перемикача, тому що проводяться до 2-х тисяч перемикань за рахунок зручності приєднання відпайок трансформатора до нерухомих контактів, тобто рухомі контакти завжди перекидають на нерухомі контакти з меншими механічним пошкодженням та високовольтним впливом; - зменшені міжцентрові відстані між осями циліндрів вибірника та передвибірника за рахунок зближення бакелітових циліндрів один до одного, що зменшує габарити механізму перемикання, який встановлений на верхній плиті приводного механізму та знижує матеріалоємність конструкції, чиня її компактної та надійної під час експлуатації. Заявлений перемикач відгалужень обмоток трансформатора без взбудження пояснюється нижчеподаним описом та кресленнями, де: Фіг. 1 - загальний вид перемикача відгалужень обмоток трансформатора без взбудження з з'єднанням фаз у "зірку", Фіг. 2 - перетин А-А за фіг. 1, вид зверху контактних барабанів вибірника та передвибірника, які встановлені на плиті приводного механізму, Фіг. З - вид перемикача с закріпленими на стінках циліндрів нерухомими контактами, Фіг. 4 - кінематична схема перемикача, Фіг. 5 - розташування лінійних контактів на кожну фазу, Фіг. 6 - вид В за фіг. 4. За корисної моделлю, перемикач відгалужень обмоток трансформатора без взбудження містить контактні ізоляційні (бакелітові) барабани вибірника 1 та передвибірника 2, які з'єднані разом та мають екрани 3 для захищення головної ізоляції (не показана) і складають механізм перемикання, у нижній частини якого встановлений приводної механізм 4, який, у свою чергу, зв'язаний з приводом 5 перемикача (див. фіг. 1, фіг, 3). Бакелітові циліндри 6 і 7 механізму перемикання встановлені на верхній загальній плиті 8 приводного механізму 4, на нижній плиті 9 якого встановлені мальтійські шестірні 10 і 11 вибірника 1 та передвибірника 2, повідці 12, 13 та циліндричні шестірні 14 і 15 (див. фіг. 1, фіг. З, фіг. 4). Бакелітові циліндри 6 і 7 механізму перемикання наближені один до одного шляхом зрізаної стінки циліндра 7 передвибірника 2, який як би з'єднаний з циліндром 6 вибірника 1 за допомогою фасонних перемичок 16 (шин-перемичок). Шини 16 встановлені між вибірником та перєдвибірником 7222 (див фіг 1, фіг 2) Усередині бакелітових циліндрів 6 і 7 вибірника 1 та передвибірника 2 встановлені ІЗОЛЯЦІЙНІ (бакелітові) вали 17 t 18 причому на хвостовій частини 19 валу 17 розташовані мальтійська шестірня 10, повідець 13, а на хвостовій частини 19 валу 18 - циліндрична шестірня 15, яка входить у зацеплювання з циліндричною шестірнею 14, встановленої на ВІСІ 20, яка встановлена у нижній плиті 9 приводного механізму 4 {див фіг 2, фіг 3, фіг 4) На бакелітових циліндрах 6 і 7 вибірника 1 та передвибірника 2 розташовані нерухомі контакти 21, до яких приєднуються відпайки обмоток (не показані) трансформатора (див. фіг 1, фіг 2, фіг З, фіг 4) На бакелітових валах 17 і 18 вибірника 1 та передвибірника 2 встановлені рухомі ламельні контакти 22 (див фіг 2, фіг 3, фіг 4) Шини-перемички 16 встановлені з ЗОВНІШНІЙ сторони циліндрів 6 і 7 механізму перемикання та жорстко з'єднують ВІДПОВІДНІ однойменні нерухомі контакті 21 між вибірником 1 та передвибірником 2 (див фіг 1, фіг 2) Шини-перемичш 16 здійснюють струмовий ланцюг між однойменними нерухомими контактами 21 вибірника та передвибірника Ряди нерухомих та рухомих контактів 21 і 22 встановлені у середньої частини вибірника 1 та передвибірника 2 на трьох рівнях (див фіг 1, фіг 3) Для схеми з'єднання обмоток (не показані) "зірка", загальний ЛІНІЙНИЙ контакт 23 трансформатора встановлений на циліндрі 6 вибірника та розташований вище рухомих контактів 22, які з'єднані проміж собою за допомогою струмопровідної шини 24, яка служить для з'єднання з ЛІНІЙНИМ контактом 23 при повороті повідця 13 передвибірника, який, у свою чергу, встановлений на одному валу 17 з мальтійською шестірнею 10 вибірника для передачі обертання валу 18 передвибірника При цьому повідець 13 на валу 17 встановлений з можливістю взаємодії з мальтійською шестірнею 11 передвибірника (див фіг 1, фіг 2, фіг 3, фіг 4). ЛІНІЙНИЙ контакт 23 зв'язаний з шиною 25 для провідності струму у обмотку (не показана) трансформатора При схемі з'єднання обмоток (не показані) "трикутник", на кожну фазу до рухомих контактів 22 встановлюють власний ЛІНІЙНИЙ контакт 23, що збільшує величину робочого струму (див фіг 4, фіг 5) Повідець 12 з роликами приводного механізму 4 входить у зацеплювання з мальтійською шестірнею 10 вибірника, а циліндрична шестірня 14 входить у зацеплювання з мальтійською шестірнею 11 передвибірника для зміни напрямку обертання вала 18 передвибірника (див фіг 2) Кручений момент повідцу 12 з роликами передає черв'ячний редуктор 26 через ІЗОЛЯЦІЙНИЙ шарнірний вал 27, який зв'язаний з вихідним валом 28, встановлений у корпусі 29 приводу 5 перемикача (див фіг 1,фіг 3, фіг 4) Черв'ячний редуктор 26 закріплений до нижній плиті 9 приводного механізму 4 На вихідному валу 28 приводу 5 змонтований 8 покажчик положень ЗО для правильного сполучення привода з механізмом перемикання (див фіг 1, фіг 3) У верхній частини покажчика положень ЗО виконане скляне вікно 31, у якому з'являється потрібна цифра у час перемиканнях (див фіг 6) У нижній частини покажчика положень ЗО встановлена кришка 32, яка закриває ВИХІДНІЙ вал 28 у корпусі 29 приводу (див фіг 2, фіг 3, фіг 4) На ВИХІДНІЙ вал 28 встановлюють рукоятку (не показана) для перемикання, при цьому кришку 32 на покажчики положень ЗО знімають У приводі 5 перемикача в болтах 33, скріпляючих кришку 32, передбачені отвори (не показані) для встановлення замка (не показаний), за допомогою якого виключається несанкціонований доступ до вихідного валу 32 (див фіг 3, фіг 6) Кожний контактний барабан вибірника 1 та передвибірника 2 закріплений до фланців 34, які жорстко з'єднуються з верхньою загальною плитою 8 приводного механізму 4 (див фіг 4) Верхня частина циліндрів 6 і 7 вибірника 1 та передвибірника 2 закріплена до фланців 35, які закривають механізм перемикання Нерухомі контакти 21 закріплені на циліндрах 6 і 7 вибірника 1 та передвибірника 2 та захищені екранами 36, а захисні екрани 37 служать для екранування високовольтних проміжків Загальний лінійний контакт 23 у верхній частини циліндру 6 вибірника 1 захищений екраном 38 лінійного контакту у вигляді кільця (див фіг 1, фіг 3) Зверху бакелітові вали 17 і 18 усередині циліндрів 6 і 7 закриваються верхнім екраном 39 Робота перемикача відгалужень обмоток трансформатора без взбудження така Для перемикання перемикача знімають замок (не показаний) на покажчики положень ЗО, демонтують кришку 32 та встановлюють на ВИХІДНІЙ вал 28 рукоятку (не показана) і призводять перемикання, зчинив поворот на 9,33 обороту Кручений момент через шарнірний вал 27 та редуктор 26 передається на повідець 12 з роликами, який входить у зацеплювання з мальтійської шестірнею 10, яка обертається на 120°, при цьому вал 17 вибірника 1 обертається на 120D, призводять передачу руху контактам 22 на одне перемикання Разом з мальтійською шестірнею 10 обертається повідець 13 на 120°, передаючий кручення валу 18 передвибірника 2 через мальтійську шестірню 11 і циліндричні шестірні 14 і 15, тим самим здійснює перемикання передвибірника на завданий кут, наприклад, 60° Робочий струм трансформатора через контакти 22 передвибірника 2, регульовану обмотку (не показана) трансформатора і через контакти 22 вибірника 1 поступає на ЛІНІЙНИЙ контакт 23, відкіля через шину 25 входить в обмотку (не показана) трансформатора. Заявлений перемикач відгалужень обмоток трансформатора без взбудження дозволяє надійно використовують його у виробництві силових трансформаторів на великий струм та під час експлуатації перемикача виключити аварії 7222 10
