Пристрій для вимірювання напруженості імпульсного електричного поля

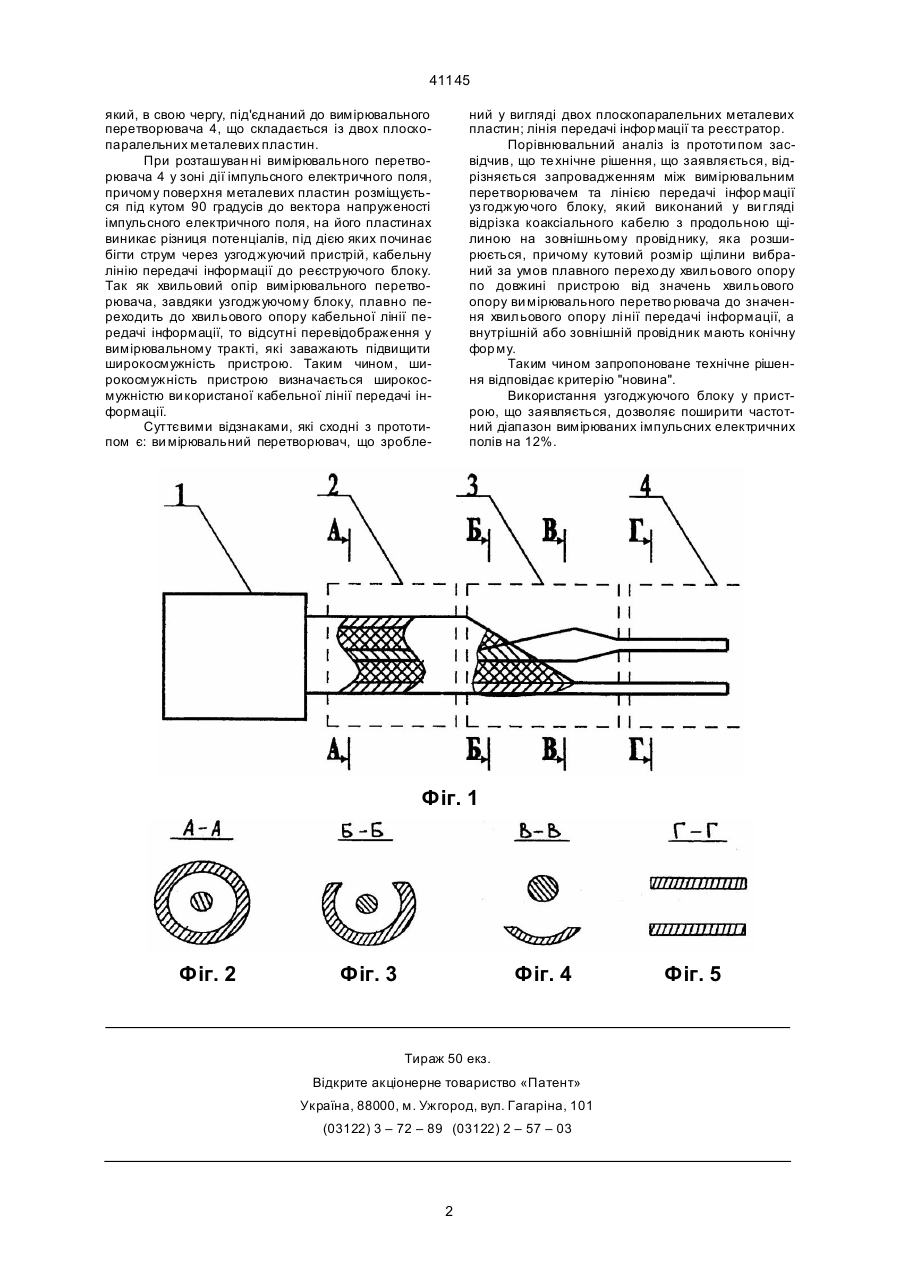

Пристрій для вимірювання напруженості імпульсного електричного поля, що містить у собі вимірювальний перетворювач, виконаний у вигляді дво х плоскопаралельних металевих плас тин, які під’єднані через кабельну лінію передачі інформації до реєстр уючо го пристрою, який відрізняється тим, що між кабельною лінією передачі інформації та металевими пластинами встановлено узгоджуючий пристрій, виконаний з відрізка коаксіального кабелю з поздовжньою щілиною, що поширюється на зовнішньому провіднику, причому кутовий розмір щілини вибраний за умов плавного переходу хвильового опору по довжині пристрою від значень хвильового опору вимірювального перетворювача до значення хвильового опору лінії передачі інформації, а внутрішній або зовнішній провідник мають конічну форму. В.Ш. (13) 41145 (11) UA ього перетворювання, які є основними перешкодами до поширення широкосмужності пристрою. Проте недоліком відомого пристрою також є недостатня широкосмужність, яка виникає за рахунок різного хвильового опору вимірювального перетворювача та кабельної лінії передачі інформації. В основу винаходу покладено задачу підвищення широкосмужності вимірювального пристрою шляхом введення між вимірювальним перетворювачем та лінією передачі інформації узгоджуючого блоку. Поставлена задача вирішуєть ся шляхом виконання узгоджуючого блоку у вигляді відрізка кабельної лінії, в якому продольна щілина на зовнішньому провіднику плавно розши рюється, причому кутовий розмір щілини вибраний за умов плавного переходу хвильового опору уздовж узгоджуючого блоку від значення хвильового опору вимірювального перетворювача до значення хвильового опору кабельної лінії передачі інформації, а внутрішній та зовнішній провідники узгоджуючого блоку мають конічну форму. Виконання плавного переходу хвильового опору у зазначених місцях не дає можливості перевідображення інформаційного сигналу у ви мірювальному тракті, чим підвищується широкосмужність пристрою, що заявляється. Пристрій (див. фіг 1-5) містить реєструючий блок 1, який під'єднаний через кабельну лінію передачі інфор мації 2 до узгоджуючого пристрою 3, (19) Винахід відноситься до техніки радіовимірювань. Відомий пристрій для вимірювання напруженості імпульсного електричного поля [1], до складу якого вхо дить вимірювальний перетворювач, виконаний у вигляді двох плоскопаралельних металевих пластин, блоку перетворення електричного сигналу до світлового, лінії передачі інформації, блоку зворотнього перетворення світлового сигналу до електричного та реєструючого блоку. Вимірювальний перетворювач підключений до перетворюючого блоку, який, у свою чергу, підключений через лінію передачі інформації до блоку зворотнього перетворювання і далі до блоку реєстрації. Пристрій дозволяє вимірювати імпульсні електричні поля визначеного частотного діапазону. Однак наявність блоку перетворення електричного сигналу до світлового та блоку зворотнього перетворення світлового сигналу до електричного не дозволяє поширити частотний діапазон вимірюваних імпульсних електричних полів. Зазначені недоліки частково усунені у відомому пристрої [2], що містить вимірювальний перетворювач, ви конаний у вигляді двох плоскопаралельних металевих пластин, кабельної лінії передачі інформації та реєструючого блоку. Відомий пристрій дозволяє поширити частотний діапазон вимірюваних імпульсних електричних полів за рахунок використання широкосмужної лінії передачі інформації, а та кож вилучення зі складу пристрою блоків прямого та зворотн А ____________________ 41145 який, в свою чергу, під'єднаний до вимірювального перетворювача 4, що складається із двох плоскопаралельних металевих пластин. При розташуван ні вимірювального перетворювача 4 у зоні дії імпульсного електричного поля, причому поверхня металевих пластин розміщується під кутом 90 градусів до вектора напруженості імпульсного електричного поля, на його пластинах виникає різниця потенціалів, під дією яких починає бігти струм через узгоджуючий пристрій, кабельну лінію передачі інформації до реєструючого блоку. Так як хвильовий опір вимірювального перетворювача, завдяки узгоджуючому блоку, плавно переходить до хвильового опору кабельної лінії передачі інформації, то відсутні перевідображення у вимірювальному тракті, які заважають підвищити широкосмужність пристрою. Таким чином, широкосмужність пристрою визначається широкосмужністю ви користаної кабельної лінії передачі інформації. Суттєвими відзнаками, які сходні з прототипом є: ви мірювальний перетворювач, що зробле ний у вигляді двох плоскопаралельних металевих пластин; лінія передачі інфор мації та реєстратор. Порівнювальний аналіз із прототи пом засвідчив, що те хнічне рішення, що заявляється, відрізняється запровадженням між вимірювальним перетворювачем та лінією передачі інфор мації уз годжуючого блоку, який виконаний у ви гляді відрізка коаксіального кабелю з продольною щілиною на зовнішньому провіднику, яка розширюється, причому кутовий розмір щілини вибраний за умов плавного перехо ду хвильового опору по довжині пристрою від значень хвильового опору ви мірювального перетво рювача до значення хвильового опору лі нії передачі інформації, а внутрішній або зовнішній провідник мають конічну фор му. Таким чином запропоноване технічне рішення відповідає критерію "новина". Використання узгоджуючого блоку у пристрою, що заявляється, дозволяє поширити частотний діапазон вимірюваних імпульсних електричних полів на 12%. Фіг. 1 Фіг. 2 Фіг. 3 Фіг. 4 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 2 Фіг. 5 41145 3
