Пристрій для вимірювання напруженості електричного поля
Номер патенту: 37088
Опубліковано: 16.04.2001
Автори: Скородєлов Максим Володимирович, Головко Сергій Никифорович, Удот Андрій Миколайович, Зайцев Деніс Миколайович, Пенькова Светлана Юріївна, Серков Олександр Анатолійович
Текст

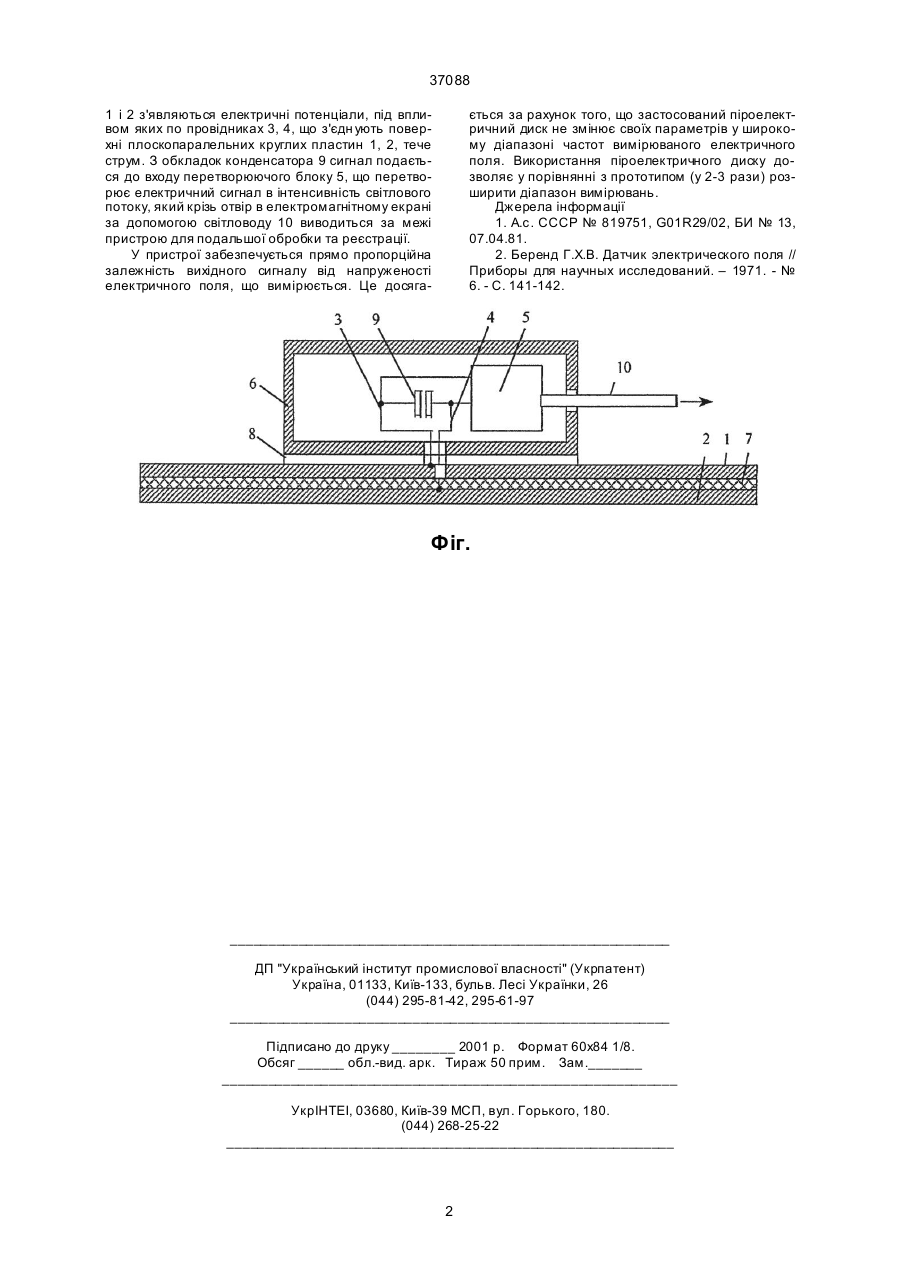

Пристрій для вимірювання напруженості електричного поля, що містить дві плоскопаралельні металеві пластини, між якими розташований діелектричний диск, причому пластини сполучені з перетворюючим блоком, розташованим всередині електромагнітного екрана, виконаного у вигляді порожнього диска з електромагнітним екраном встановленим в центрі зовнішньої поверхні однієї з плоскопаралельних круглих пластин, та відрізняється тим, що діелектричний диск виконай з піроелектричного матеріалу. (19) (21) 2000031565 (22) 21.03.2000 (24) 16.04.2001 (33) UA (46) 16.04.2001, Бюл. № 3, 2001 р. (72) Скородєлов Максим Володимирович, Пенькова Светлана Юріївна, Зайцев Деніс Миколайович, Головко Сергій Никифорович, Удот Андрій Миколайович, Серков Олександр Анатолійович (73) Харківський державний політехнічний університет 37088 1 і 2 з'являються електричні потенціали, під впливом яких по провідниках 3, 4, що з'єдн ують поверхні плоскопаралельних круглих пластин 1, 2, тече струм. З обкладок конденсатора 9 сигнал подається до входу перетворюючого блоку 5, що перетворює електричний сигнал в інтенсивність світлового потоку, який крізь отвір в електромагнітному екрані за допомогою світловоду 10 виводиться за межі пристрою для подальшої обробки та реєстрації. У пристрої забезпечується прямо пропорційна залежність вихідного сигналу від напруженості електричного поля, що вимірюється. Це досяга ється за рахунок того, що застосований піроелектричний диск не змінює своїх параметрів у широкому діапазоні частот вимірюваного електричного поля. Використання піроелектричного диску дозволяє у порівнянні з прототипом (у 2-3 рази) розширити діапазон вимірювань. Джерела інформації 1. А.с. СССР № 819751, G01R29/02, БИ № 13, 07.04.81. 2. Беренд Г.Х.В. Датчик электрического поля // Приборы для научных исследований. – 1971. - № 6. - С. 141-142. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for measurement of strength of electric field
Автори англійськоюSrokodelov Maksym Volodymyrovych, Penkova Svitlana Yuriivna, Zaitsev Denys Mykolaiovych, Holovko Serhii Nykyforovych, Udot Andrii Mykolaiovych, Serkov Oleksandr Anatoliiovych
Назва патенту російськоюУстройство для измерения напряженности электрического поля
Автори російськоюСкороделов Максим Владимирович, Пенькова Светлана Юрьевна, Зайцев Денис Николаевич, Головко Сергей Никифорович, Удот Андрей Николаевич, Серков Александр Анатольевич
МПК / Мітки
МПК: G01R 29/02
Мітки: вимірювання, пристрій, поля, напруженості, електричного
Код посилання
<a href="https://ua.patents.su/2-37088-pristrijj-dlya-vimiryuvannya-napruzhenosti-elektrichnogo-polya.html" target="_blank" rel="follow" title="База патентів України">Пристрій для вимірювання напруженості електричного поля</a>
