Пристрій для вимірювання напруженості магнітного поля
Номер патенту: 35755
Опубліковано: 16.04.2001
Автори: Церковний Сергій Юрійович, Серков Олександр Анатолійович, Ющенко Вікторія Василівна, Черевик Наталья Петрівна
Формула / Реферат
Пристрій для вимірювання напруженості магнітного поля, що має під’єднану до приймача рамку з металевого дроту, розміщеного у порожнині кільцеподібної форми із зазором між торцями екрануючого корпуса, який відрізняється тим, екрануючий корпус виконано перфорованим, а його порожнина та зазор заповнені діелектриком з низькою провідністю в умовах проникної радіації, наприклад, епоксидною смолою або фторопластом.
Текст

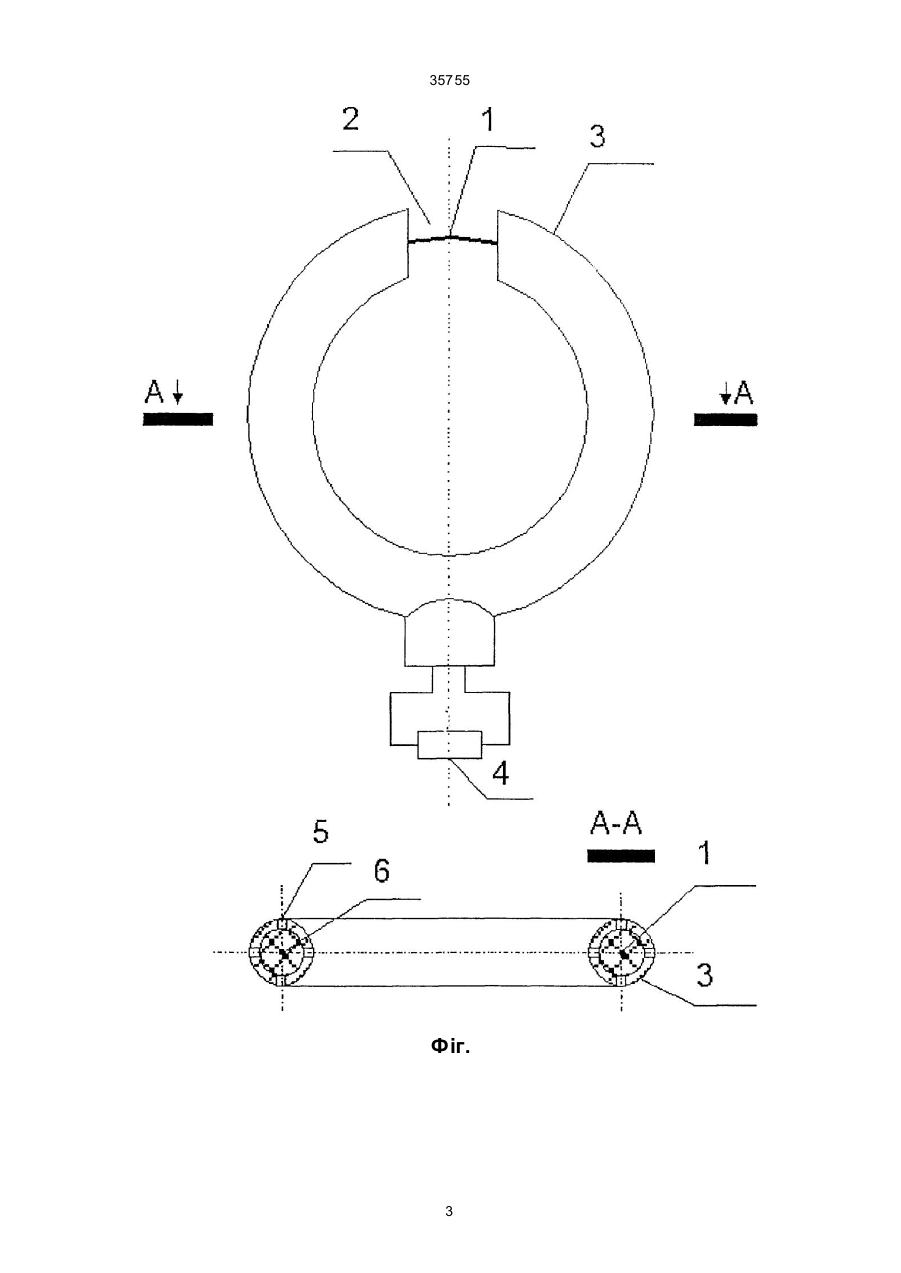

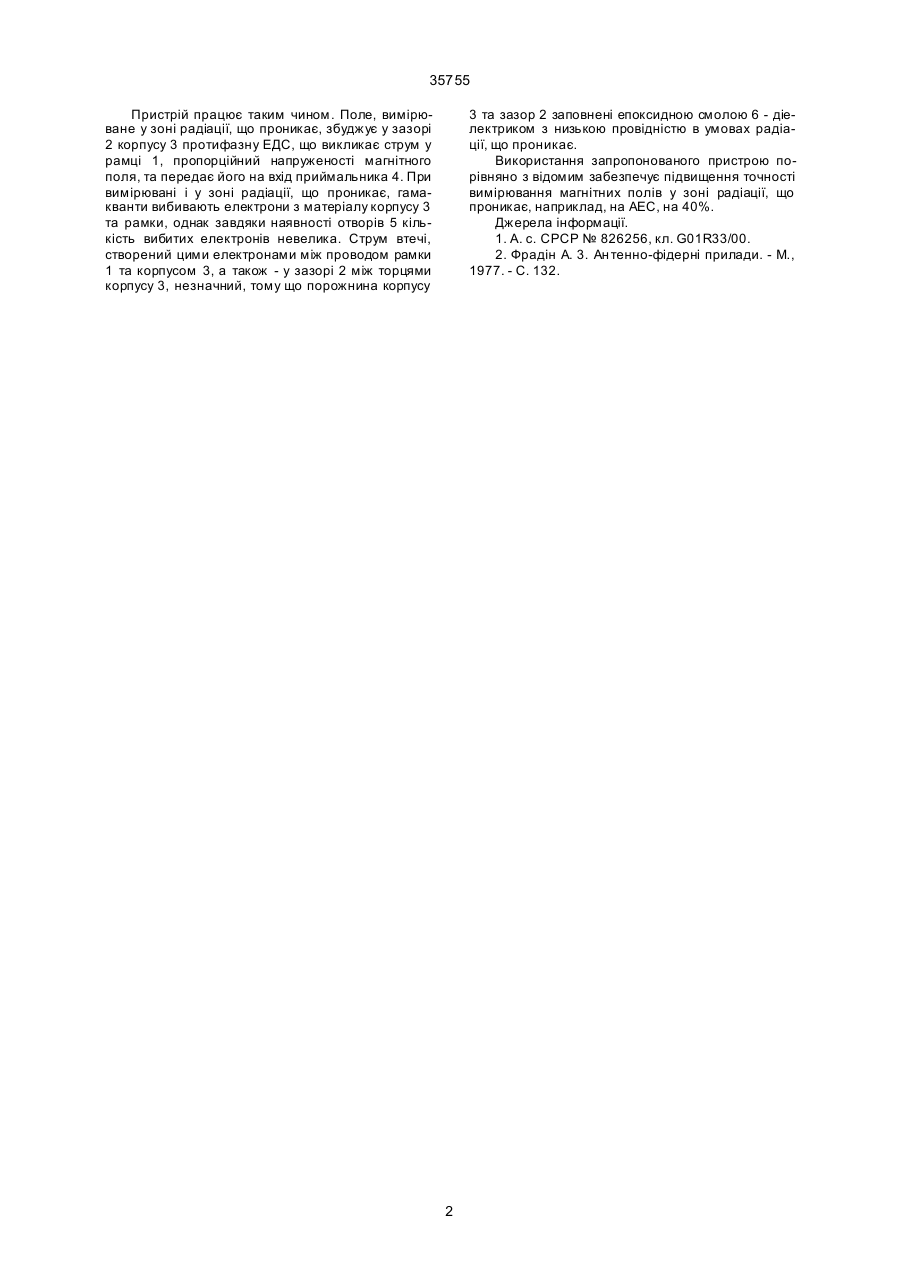

Пристрій для вимірювання напруженості магнітного поля, що має під'єднану до приймача рамку з металевого дроту, розміщеного у порожнині кільцеподібної форми із зазором між торцями екрануючого корпуса, який відрізняється тим, що екрануючий корпус виконано перфорованим, а його порожнина та зазор заповнені діелектриком з низькою провідністю в умовах проникної радіації, наприклад, епоксидною смолою або фторопластом. (19) (21) 98042107 (22) 28.04.1998 (24) 16.04.2001 (33) UA (46) 16.04.2001, Бюл. № 3, 2001 р. (72) Церковний Сергій Юрійович, Ющенко Вікторія Василівна, Черевик Наталья Петрівна, Серков Олександр Анатолійович (73) Харківський державний політехнічний університет 35755 Пристрій працює таким чином. Поле, вимірюване у зоні радіації, що проникає, збуджує у зазорі 2 корпусу 3 протифазну ЕДС, що викликає струм у рамці 1, пропорційний напруженості магнітного поля, та передає його на вхід приймальника 4. При вимірювані і у зоні радіації, що проникає, гамакванти вибивають електрони з матеріалу корпусу 3 та рамки, однак завдяки наявності отворів 5 кількість вибитих електронів невелика. Струм втечі, створений цими електронами між проводом рамки 1 та корпусом 3, а також - у зазорі 2 між торцями корпусу 3, незначний, тому що порожнина корпусу 3 та зазор 2 заповнені епоксидною смолою 6 - діелектриком з низькою провідністю в умовах радіації, що проникає. Використання запропонованого пристрою порівняно з відомим забезпечує підвищення точності вимірювання магнітних полів у зоні радіації, що проникає, наприклад, на АЕС, на 40%. Джерела інформації. 1. А. с. СРСР № 826256, кл. G01R33/00. 2. Фрадін А. 3. Ан тенно-фідерні прилади. - М., 1977. - С. 132. 2 35755 Фіг. 3 35755 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
ДивитисяДодаткова інформація
Назва патенту англійськоюAppliance for magnetic field strength measurement
Автори англійськоюTserkovnyi Serhii Yuriiovych, Yuschenko Viktoria Vasylivna, Cherevyk Natalia Petrivna, Serkov Oleksandr Anatoliiovych
Назва патенту російськоюУстройство для определения напряженности магнитного поля
Автори російськоюЦерковный Сергей Юрьевич, Ющенко Виктория Васильевна, Черевик Наталья Петровна, Серков Александр Анатольевич
МПК / Мітки
МПК: G01R 33/00
Мітки: пристрій, магнітного, поля, вимірювання, напруженості
