Підсилювач постійного струму

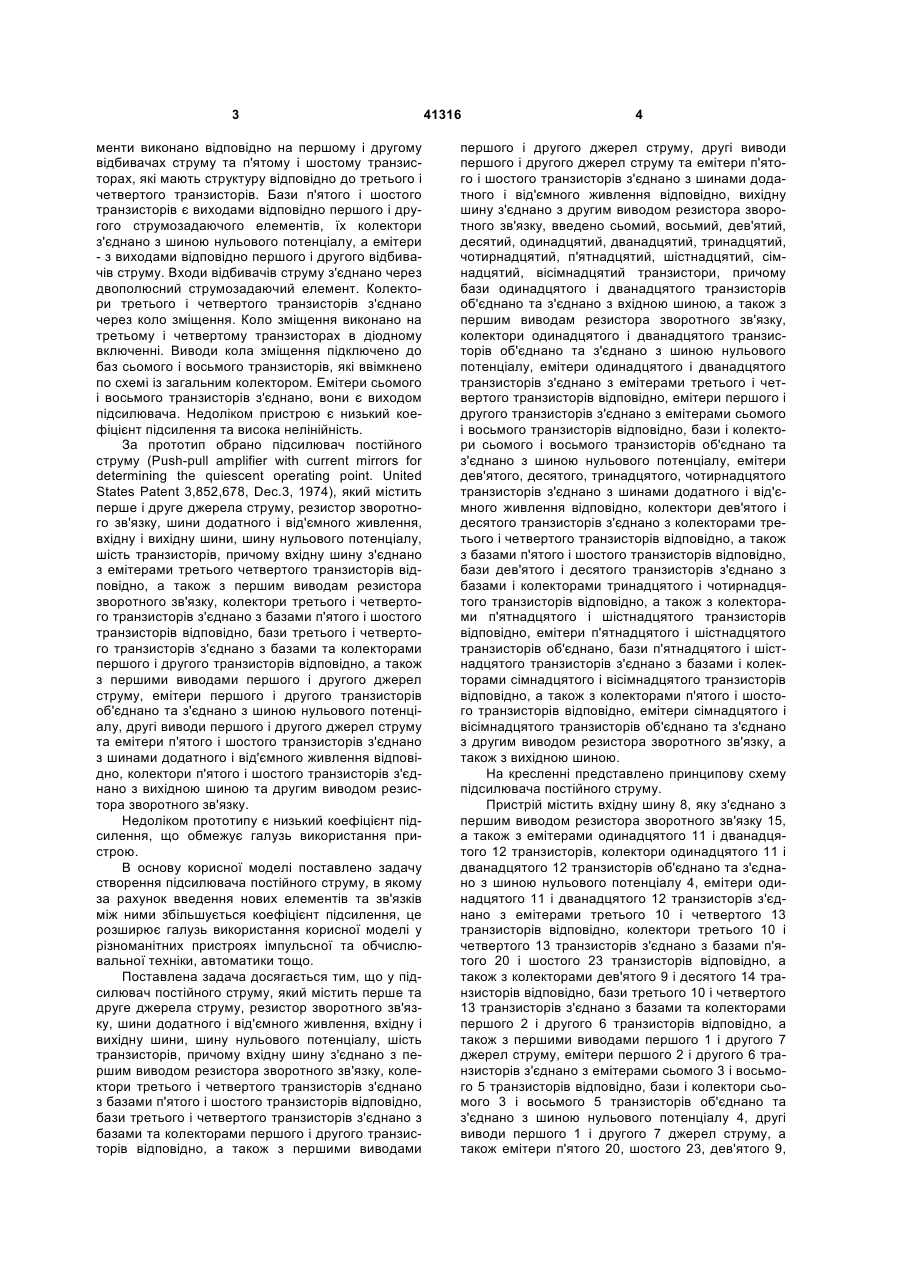

Підсилювач постійного струму, який містить перше та друге джерела струму, резистор зворотного зв'язку, шини додатного і від'ємного живлення, вхідну і вихідну шини, шину нульового потенціалу, шість транзисторів, причому вхідну шину з'єднано з першим виводом резистора зворотного зв'язку, колектори третього і четвертого транзисторів з'єднано з базами п'ятого і шостого транзисторів відповідно, бази третього і четвертого транзисторів з'єднано з базами та колекторами першого і другого транзисторів відповідно, а також з першими виводами першого і другого джерел струму, другі виводи першого і другого джерел струму та емітери п'ятого і шостого транзисторів з'єднано з шинами додатного і від'ємного живлення відповідно, вихідну шину з'єднано з другим виводом резистора зворотного зв'язку, який відрізняється тим, що у нього введено сьомий, восьмий, дев'ятий, десятий, одинадцятий, дванадцятий, тринадцятий, чотирнадцятий, п'ятнадцятий, шістнадцятий, сімнадцятий, вісімнадцятий транзистори, причому бази одинадцятого і дванадцятого U 2 41316 1 3 менти виконано відповідно на першому і другому відбивачах струму та п'ятому і шостому транзисторах, які мають структуру відповідно до третього і четвертого транзисторів. Бази п'ятого і шостого транзисторів є виходами відповідно першого і другого струмозадаючого елементів, їх колектори з'єднано з шиною нульового потенціалу, а емітери - з виходами відповідно першого і другого відбивачів струму. Входи відбивачів струму з'єднано через двополюсний струмозадаючий елемент. Колектори третього і четвертого транзисторів з'єднано через коло зміщення. Коло зміщення виконано на третьому і четвертому транзисторах в діодному включенні. Виводи кола зміщення підключено до баз сьомого і восьмого транзисторів, які ввімкнено по схемі із загальним колектором. Емітери сьомого і восьмого транзисторів з'єднано, вони є виходом підсилювача. Недоліком пристрою є низький коефіцієнт підсилення та висока нелінійність. За прототип обрано підсилювач постійного струму (Push-pull amplifier with current mirrors for determining the quiescent operating point. United States Patent 3,852,678, Dec.3, 1974), який містить перше і друге джерела струму, резистор зворотного зв'язку, шини додатного і від'ємного живлення, вхідну і вихідну шини, шину нульового потенціалу, шість транзисторів, причому вхідну шину з'єднано з емітерами третього четвертого транзисторів відповідно, а також з першим виводам резистора зворотного зв'язку, колектори третього і четвертого транзисторів з'єднано з базами п'ятого і шостого транзисторів відповідно, бази третього і четвертого транзисторів з'єднано з базами та колекторами першого і другого транзисторів відповідно, а також з першими виводами першого і другого джерел струму, емітери першого і другого транзисторів об'єднано та з'єднано з шиною нульового потенціалу, другі виводи першого і другого джерел струму та емітери п'ятого і шостого транзисторів з'єднано з шинами додатного і від'ємного живлення відповідно, колектори п'ятого і шостого транзисторів з'єднано з вихідною шиною та другим виводом резистора зворотного зв'язку. Недоліком прототипу є низький коефіцієнт підсилення, що обмежує галузь використання пристрою. В основу корисної моделі поставлено задачу створення підсилювача постійного струму, в якому за рахунок введення нових елементів та зв'язків між ними збільшується коефіцієнт підсилення, це розширює галузь використання корисної моделі у різноманітних пристроях імпульсної та обчислювальної техніки, автоматики тощо. Поставлена задача досягається тим, що у підсилювач постійного струму, який містить перше та друге джерела струму, резистор зворотного зв'язку, шини додатного і від'ємного живлення, вхідну і вихідну шини, шину нульового потенціалу, шість транзисторів, причому вхідну шину з'єднано з першим виводом резистора зворотного зв'язку, колектори третього і четвертого транзисторів з'єднано з базами п'ятого і шостого транзисторів відповідно, бази третього і четвертого транзисторів з'єднано з базами та колекторами першого і другого транзисторів відповідно, а також з першими виводами 41316 4 першого і другого джерел струму, другі виводи першого і другого джерел струму та емітери п'ятого і шостого транзисторів з'єднано з шинами додатного і від'ємного живлення відповідно, вихідну шину з'єднано з другим виводом резистора зворотного зв'язку, введено сьомий, восьмий, дев'ятий, десятий, одинадцятий, дванадцятий, тринадцятий, чотирнадцятий, п'ятнадцятий, шістнадцятий, сімнадцятий, вісімнадцятий транзистори, причому бази одинадцятого і дванадцятого транзисторів об'єднано та з'єднано з вхідною шиною, а також з першим виводам резистора зворотного зв'язку, колектори одинадцятого і дванадцятого транзисторів об'єднано та з'єднано з шиною нульового потенціалу, емітери одинадцятого і дванадцятого транзисторів з'єднано з емітерами третього і четвертого транзисторів відповідно, емітери першого і другого транзисторів з'єднано з емітерами сьомого і восьмого транзисторів відповідно, бази і колектори сьомого і восьмого транзисторів об'єднано та з'єднано з шиною нульового потенціалу, емітери дев'ятого, десятого, тринадцятого, чотирнадцятого транзисторів з'єднано з шинами додатного і від'ємного живлення відповідно, колектори дев'ятого і десятого транзисторів з'єднано з колекторами третього і четвертого транзисторів відповідно, а також з базами п'ятого і шостого транзисторів відповідно, бази дев'ятого і десятого транзисторів з'єднано з базами і колекторами тринадцятого і чотирнадцятого транзисторів відповідно, а також з колекторами п'ятнадцятого і шістнадцятого транзисторів відповідно, емітери п'ятнадцятого і шістнадцятого транзисторів об'єднано, бази п'ятнадцятого і шістнадцятого транзисторів з'єднано з базами і колекторами сімнадцятого і вісімнадцятого транзисторів відповідно, а також з колекторами п'ятого і шостого транзисторів відповідно, емітери сімнадцятого і вісімнадцятого транзисторів об'єднано та з'єднано з другим виводом резистора зворотного зв'язку, а також з вихідною шиною. На кресленні представлено принципову схему підсилювача постійного струму. Пристрій містить вхідну шину 8, яку з'єднано з першим виводом резистора зворотного зв'язку 15, а також з емітерами одинадцятого 11 і дванадцятого 12 транзисторів, колектори одинадцятого 11 і дванадцятого 12 транзисторів об'єднано та з'єднано з шиною нульового потенціалу 4, емітери одинадцятого 11 і дванадцятого 12 транзисторів з'єднано з емітерами третього 10 і четвертого 13 транзисторів відповідно, колектори третього 10 і четвертого 13 транзисторів з'єднано з базами п'ятого 20 і шостого 23 транзисторів відповідно, а також з колекторами дев'ятого 9 і десятого 14 транзисторів відповідно, бази третього 10 і четвертого 13 транзисторів з'єднано з базами та колекторами першого 2 і другого 6 транзисторів відповідно, а також з першими виводами першого 1 і другого 7 джерел струму, емітери першого 2 і другого 6 транзисторів з'єднано з емітерами сьомого 3 і восьмого 5 транзисторів відповідно, бази і колектори сьомого 3 і восьмого 5 транзисторів об'єднано та з'єднано з шиною нульового потенціалу 4, другі виводи першого 1 і другого 7 джерел струму, а також емітери п'ятого 20, шостого 23, дев'ятого 9, 5 41316 десятого 14, тринадцятого 16, чотирнадцятого 19 транзисторів з'єднано з шинами додатного 24 і від'ємного 26 живлення відповідно, бази дев'ятого 9 і десятого 14 транзисторів з'єднано з базами і колекторами тринадцятого 16 і чотирнадцятого 19 транзисторів відповідно, а також з колекторами п'ятнадцятого 17 і шістнадцятого 18 транзисторів відповідно, емітери п'ятнадцятого 17 і шістнадцятого 18 транзисторів об'єднано, бази п'ятнадцятого 17 і шістнадцятого 18 транзисторів з'єднано з базами і колекторами сімнадцятого 21 і вісімнадцятого 22 транзисторів відповідно, а також з колекторами п'ятого 20 і шостого 23 транзисторів відповідно, емітери сімнадцятого 21 і вісімнадцятого 22 транзисторів об'єднано та з'єднано з другим виводом резистора зворотного зв'язку 15, а також з вихідною шиною 25. Пристрій працює таким чином. Вхідний сигнал у вигляді струму поступає на вхідну шину 8. Якщо вхідний струм втікає у схему, то дванадцятий 12 транзистор привідкривається, а одинадцятий 11 транзистор призакривається, відповідно шостий 23 транзистор при відкривається, а п'ятий 20 транзистор призакривається. При цьому потенціал точки об'єднання емітерів сімнадцятого 21 і вісімнадцятого 22 транзисторів зменшується і прямує до – Еж. При цьому вихід пристрою відслідковує потенціал об'єднання емітерів сімнадцятого 21 і вісімнадцятого p-n-p 22 біполярних транзисторів і також зменшується та наближається до – Еж. Якщо вхідний струм витікає із схеми, то дванадцятий 12 транзистор призакривається, а оди Комп’ютерна верстка М. Ломалова 6 надцятий 11 транзистор привідкривається, відповідно шостий 23 транзистор призакривається, а п'ятий 20 транзистор привідкривається. При цьому потенціал точки об'єднання емітерів сімнадцятого 21 і вісімнадцятого 22 транзисторів збільшується і прямує до Еж. При цьому вихід пристрою відслідковує потенціал об'єднання емітерів сімнадцятого 21 і вісімнадцятого p-n-p 22 біполярних транзисторів і також збільшується та наближається до Еж. Перше 1 і друге 7 джерела струму та переший 2, сьомий 3, восьмий 8, другий 6, третій 10, четвертий 13 транзистори утворюють схему завдання режиму по постійному струму. Одинадцятий 11 та дванадцятий 12 транзистори в поєднанні з третім 10 і четвертим 13 транзисторами утворюють двотактний симетричний вхідний каскад, що забезпечує збільшення коефіцієнту підсилення схеми. П'ятнадцятий 17, шістнадцятий 18, сімнадцятий 21, вісімнадцятий 22 транзистори утворюють двонаправлений відбивач струму, який через відбивачі струму, що побудовані на дев'ятому 9, десятому 14, тринадцятому 16, чотирнадцятому 19 транзисторах відповідно, завдає базовий струм підсилювальних каскадів на п'ятому 20 і шостому 23 транзисторах відповідно. Резистор зворотного зв'язку 15 задає коефіцієнт підсилення. Шини додатного 24 і від'ємного 26 живлення, а також шина нульового потенціалу 4 забезпечують потрібний рівень напруги для живлення схеми. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
