Формула / Реферат

Підсилювач постійного струму який містить перший та другий вхідні транзистори, перший та другий вихідні транзистори, двадцять транзисторів, перше та друге джерела струмів, коригуючий конденсатор, вхідний резистор, резистор зворотного зв'язку, вихідний резистор, шину додатного живлення, шину від'ємного живлення, шину нульового потенціалу, вхідну шину, вихідну шину, причому вхідну шину через вхідний резистор з'єднано з емітерами першого n-p-n та другого p-n-p вхідних транзисторів, колектори n-p-n першого та p-n-p другого вхідних транзисторів з'єднано з колекторами третього p-n-p та четвертого n-p-n транзисторів відповідно, а їх бази з'єднано з базами та колекторами першого n-p-n та другого p-n-p транзисторів відповідно, емітери першого n-p-n та другого p-n-p транзисторів з'єднано з шиною нульового потенціалу, емітери третього p-n-p та четвертого n-p-n транзисторів з'єднано з шинами додатного та від'ємного живлення відповідно, а їх бази з'єднано з базами та колекторами п'ятого p-n-p та шостого n-p-n транзисторів відповідно, емітери п'ятого p-n-p та шостого n-p-n транзисторів з'єднано з шинами додатного та від'ємного живлення відповідно, колектори сьомого n-p-n та восьмого p-n-p транзисторів з'єднано з колекторами п'ятого p-n-p та шостого n-p-n транзисторів відповідно, їх емітери з'єднано між собою, а їх бази з'єднано з базами та колекторами тринадцятого n-p-n та чотирнадцятого p-n-p транзисторів відповідно, емітери тринадцятого n-p-n та чотирнадцятого p-n-p транзисторів з'єднано з шиною нульового потенціалу, а їх колектори з'єднано з колекторами одинадцятого p-n-p та дванадцятого n-p-n транзисторів відповідно, бази одинадцятого p-n-p та дванадцятого n-p-n транзисторів з'єднано з колекторами першого n-p-n та другого p-n-p вхідних транзисторів відповідно, а їх емітери з'єднано з колекторами дев'ятого p-n-p та десятого n-p-n транзисторів відповідно, емітери дев'ятого p-n-p та десятого n-p-n транзисторів з'єднано з шинами додатного та від'ємного живлення відповідно, а їх бази з'єднано з базами та колекторами п'ятнадцятого p-n-p та шістнадцятого n-p-n транзисторів відповідно, емітери п'ятнадцятого p-n-p та шістнадцятого n-p-n транзисторів з'єднано з шинами додатного та від'ємного живлення відповідно, емітери сімнадцятого p-n-p та вісімнадцятого n-p-n транзисторів з'єднано з шинами додатного та від'ємного живлення відповідно, їх бази з'єднано з колекторами дев'ятого p-n-p та десятого n-p-n транзисторів відповідно, а їх колектори з'єднано з колекторами та базами дев'ятнадцятого n-p-n та двадцятого p-n-p транзисторів відповідно, емітери дев'ятнадцятого n-p-n та двадцятого p-n-p транзисторів з'єднано з емітерами першого n-p-n та другого p-n-p вхідних транзисторів через коригуючий конденсатор, емітери першого n-p-n та другого p-n-p вихідних транзисторів з'єднано з емітерами першого n-p-n та другого p-n-p вхідних транзисторів через резистор зворотного зв'язку, їх бази з'єднано з базами дев'ятнадцятого n-p-n та двадцятого p-n-p транзисторів відповідно, а їх колектори з'єднано з шинами додатного та від'ємного живлення, вихідну шину з'єднано з емітерами першого n-p-n та другого p-n-p вихідних транзисторів та через вихідний резистор з шиною нульового потенціалу, який відрізняється тим, що в нього введено десять транзисторів та третє джерело струму, причому бази п'ятого p-n-p та шостого n-p-n транзисторів з'єднано через друге джерело струму, колектори першого n-p-n та другого p-n-p транзисторів з'єднано з колекторами двадцять третього p-n-p та двадцять четвертого n-p-n транзисторів відповідно, емітери двадцять третього p-n-p та двадцять четвертого n-p-n з'єднано з шинами додатного та від'ємного живлення відповідно, а їх бази з'єднано з базами та колекторами двадцять першого p-n-p та двадцять другого n-p-n транзисторів відповідно, емітери двадцять першого p-n-p та двадцять другого n-p-n транзисторів з'єднано з шинами додатного та від'ємного живлення відповідно, а їх колектори з'єднано через перше джерело струму, бази двадцять сьомого n-p-n та двадцять восьмого p-n-p транзисторів з'єднано з колекторами сімнадцятого p-n-p та вісімнадцятого n-p-n транзисторів відповідно, їх колектори з'єднано з колекторами п'ятнадцятого p-n-p та шістнадцятого n-p-n транзисторів відповідно, а їх емітери з'єднано, бази п'ятнадцятого p-n-p та шістнадцятого n-p-n транзисторів з'єднано з базами та колекторами двадцять дев'ятого p-n-p та тридцятого n-p-n транзисторів відповідно, колектори п'ятого p-n-p та шостого n-p-n транзисторів з'єднано з колекторами та базами двадцять п'ятого p-n-p та двадцять шостого n-p-n транзисторів відповідно, емітери двадцять п'ятого p-n-p та двадцять шостого n-p-n транзисторів з'єднано з шинами додатного та від'ємного живлення відповідно, колектори двадцять дев'ятого p-n-p та тридцятого n-p-n транзисторів з'єднано через третє джерело струму, а їх емітери з'єднано з шинами додатного та від'ємного живлення відповідно.

Текст

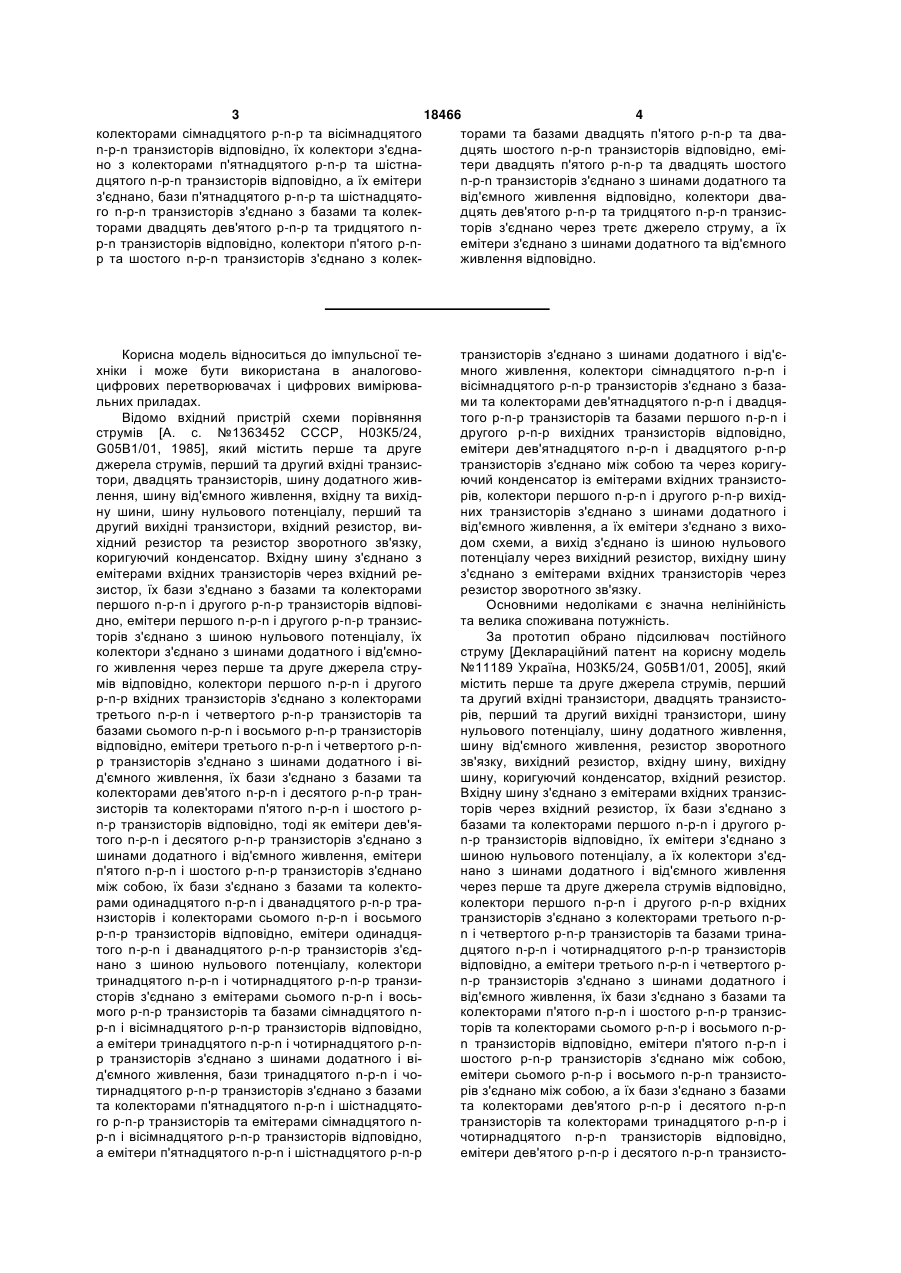

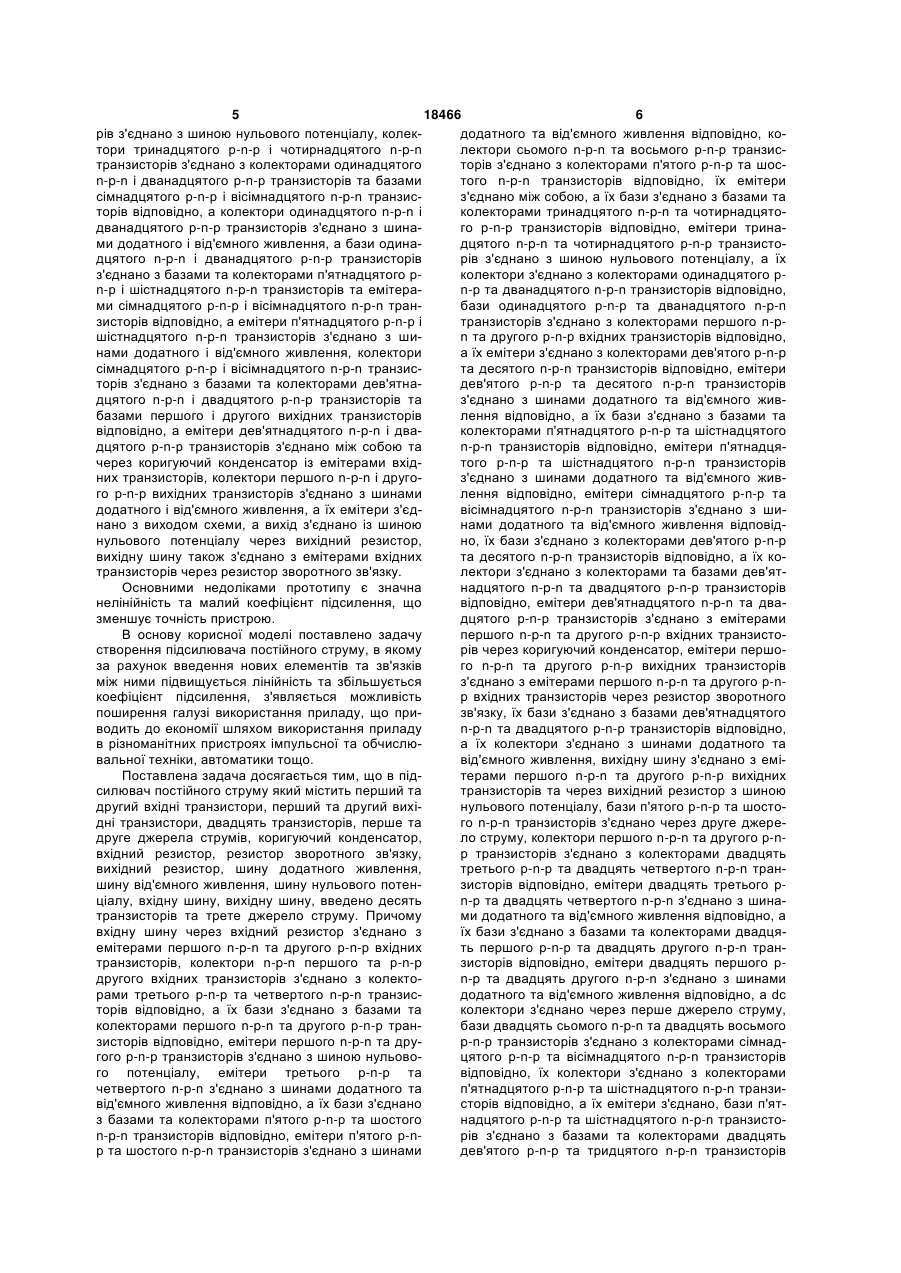

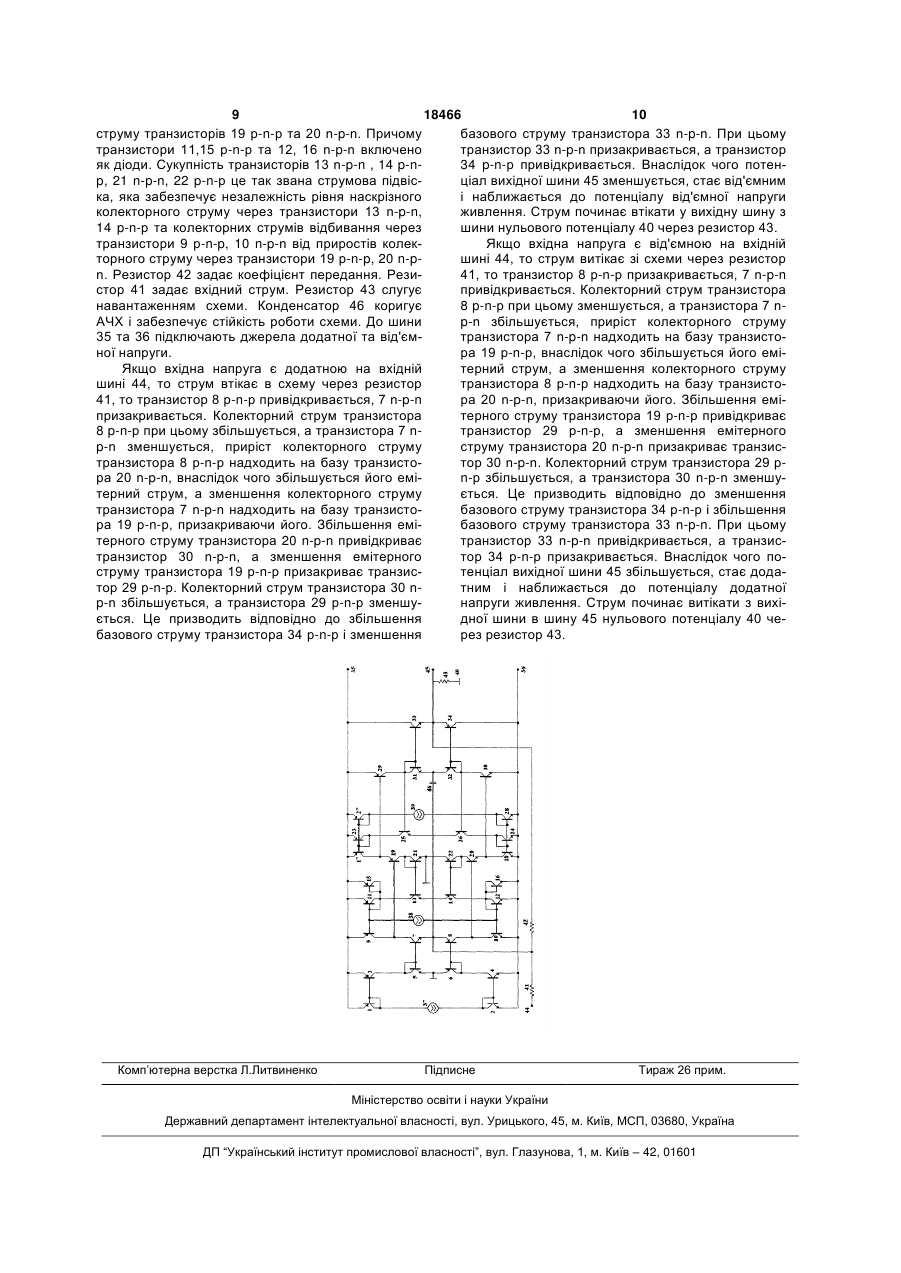

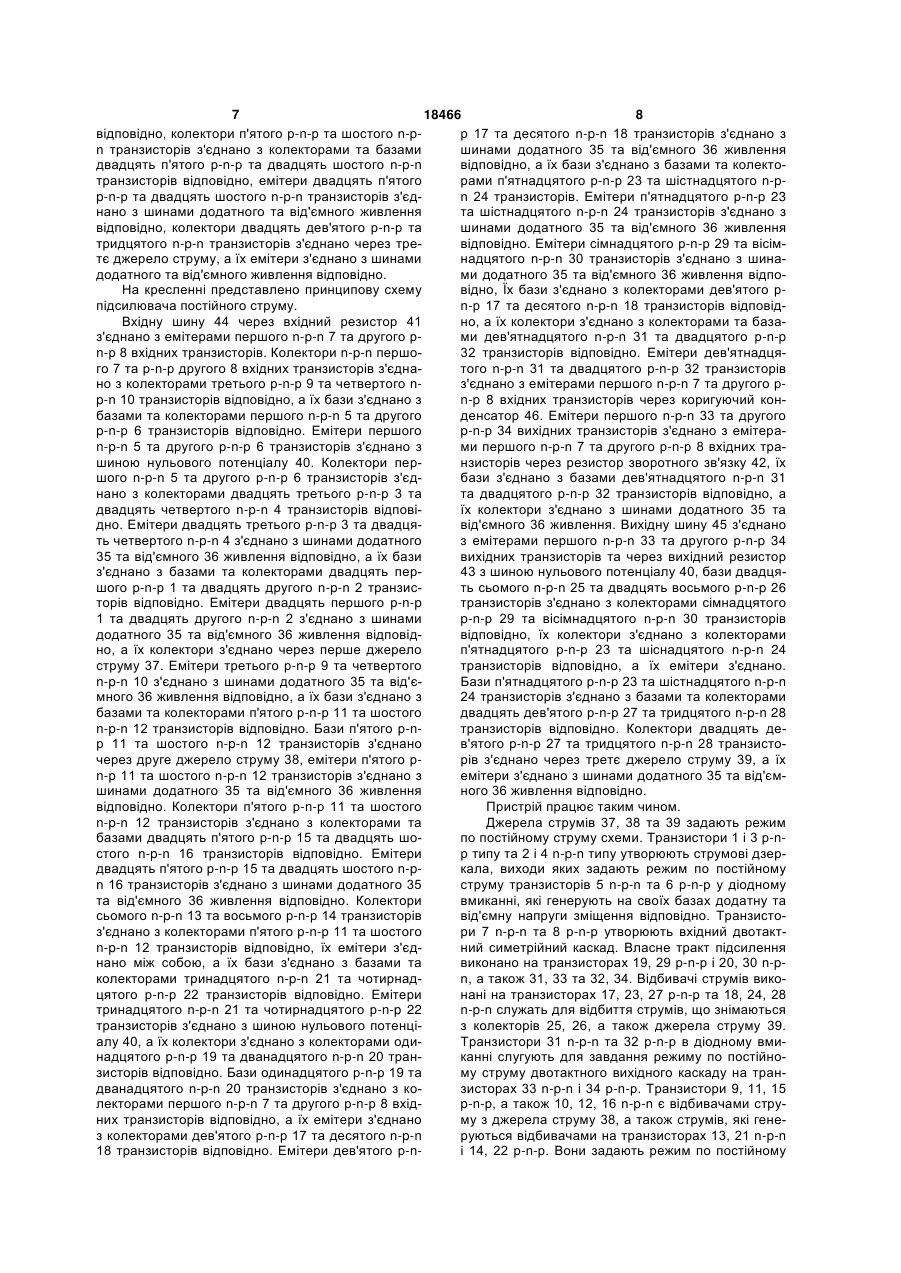

Підсилювач постійного струму який містить перший та другий вхідні транзистори, перший та другий вихідні транзистори, двадцять транзисторів, перше та друге джерела струмів, коригуючий конденсатор, вхідний резистор, резистор зворотного зв'язку, вихідний резистор, шину додатного живлення, шину від'ємного живлення, шину нульового потенціалу, вхідну шину, вихідну шину, причому вхідну шину через вхідний резистор з'єднано з емітерами першого n-p-n та другого p-n-p вхідних транзисторів, колектори n-p-n першого та p-n-p другого вхідних транзисторів з'єднано з колекторами третього p-n-p та четвертого n-p-n транзисторів відповідно, а їх бази з'єднано з базами та колекторами першого n-p-n та другого p-n-p транзисторів відповідно, емітери першого n-p-n та другого p-n-p транзисторів з'єднано з шиною нульового потенціалу, емітери третього p-n-p та четвертого n-p-n транзисторів з'єднано з шинами додатного та від'ємного живлення відповідно, а їх бази з'єднано з базами та колекторами п'ятого p-np та шостого n-p-n транзисторів відповідно, емітери п'ятого p-n-p та шостого n-p-n транзисторів з'єднано з шинами додатного та від'ємного живлення відповідно, колектори сьомого n-p-n та восьмого p-n-p транзисторів з'єднано з колекторами п'ятого p-n-p та шостого n-p-n транзисторів відповідно, їх емітери з'єднано між собою, а їх бази з'єднано з базами та колекторами тринадцятого np-n та чотирнадцятого p-n-p транзисторів відповідно, емітери тринадцятого n-p-n та чотирнадцятого p-n-p транзисторів з'єднано з шиною нульового потенціалу, а їх колектори з'єднано з колекторами одинадцятого p-n-p та дванадцятого n-p-n транзисторів відповідно, бази одинадцятого p-n-p та дванадцятого n-p-n транзисторів з'єднано з колекторами першого n-p-n та другого p-n-p вхідних транзисторів відповідно, а їх емітери з'єднано з 2 (19) 1 3 18466 4 колекторами сімнадцятого p-n-p та вісімнадцятого торами та базами двадцять п'ятого p-n-p та дваn-p-n транзисторів відповідно, їх колектори з'єднадцять шостого n-p-n транзисторів відповідно, еміно з колекторами п'ятнадцятого p-n-p та шістнатери двадцять п'ятого p-n-p та двадцять шостого дцятого n-p-n транзисторів відповідно, а їх емітери n-p-n транзисторів з'єднано з шинами додатного та з'єднано, бази п'ятнадцятого p-n-p та шістнадцятовід'ємного живлення відповідно, колектори дваго n-p-n транзисторів з'єднано з базами та колекдцять дев'ятого p-n-p та тридцятого n-p-n транзисторами двадцять дев'ятого p-n-p та тридцятого nторів з'єднано через третє джерело струму, а їх p-n транзисторів відповідно, колектори п'ятого p-nемітери з'єднано з шинами додатного та від'ємного p та шостого n-p-n транзисторів з'єднано з колекживлення відповідно. Корисна модель відноситься до імпульсної техніки і може бути використана в аналоговоцифрових перетворювачах і цифрових вимірювальних приладах. Відомо вхідний пристрій схеми порівняння струмів [А. с. №1363452 СССР, Н03К5/24, G05В1/01, 1985], який містить перше та друге джерела струмів, перший та другий вхідні транзистори, двадцять транзисторів, шину додатного живлення, шину від'ємного живлення, вхідну та вихідну шини, шину нульового потенціалу, перший та другий вихідні транзистори, вхідний резистор, вихідний резистор та резистор зворотного зв'язку, коригуючий конденсатор. Вхідну шину з'єднано з емітерами вхідних транзисторів через вхідний резистор, їх бази з'єднано з базами та колекторами першого n-р-n і другого р-n-р транзисторів відповідно, емітери першого n-р-n і другого р-n-р транзисторів з'єднано з шиною нульового потенціалу, їх колектори з'єднано з шинами додатного і від'ємного живлення через перше та друге джерела струмів відповідно, колектори першого n-р-n і другого р-n-р вхідних транзисторів з'єднано з колекторами третього n-p-n і четвертого p-n-p транзисторів та базами сьомого n-p-n і восьмого p-n-p транзисторів відповідно, емітери третього n-p-n і четвертого p-np транзисторів з'єднано з шинами додатного і від'ємного живлення, їх бази з'єднано з базами та колекторами дев'ятого n-p-n і десятого p-n-p транзисторів та колекторами п'ятого n-p-n і шостого pn-p транзисторів відповідно, тоді як емітери дев'ятого n-p-n і десятого p-n-p транзисторів з'єднано з шинами додатного і від'ємного живлення, емітери п'ятого n-p-n і шостого p-n-p транзисторів з'єднано між собою, їх бази з'єднано з базами та колекторами одинадцятого n-p-n і дванадцятого p-n-p транзисторів і колекторами сьомого n-p-n і восьмого p-n-p транзисторів відповідно, емітери одинадцятого n-p-n і дванадцятого p-n-p транзисторів з'єднано з шиною нульового потенціалу, колектори тринадцятого n-p-n і чотирнадцятого p-n-p транзисторів з'єднано з емітерами сьомого n-p-n і восьмого p-n-p транзисторів та базами сімнадцятого np-n і вісімнадцятого p-n-p транзисторів відповідно, а емітери тринадцятого n-p-n і чотирнадцятого p-np транзисторів з'єднано з шинами додатного і від'ємного живлення, бази тринадцятого n-p-n і чотирнадцятого p-n-p транзисторів з'єднано з базами та колекторами п'ятнадцятого n-p-n і шістнадцятого p-n-p транзисторів та емітерами сімнадцятого np-n і вісімнадцятого p-n-p транзисторів відповідно, а емітери п'ятнадцятого n-p-n і шістнадцятого p-n-p транзисторів з'єднано з шинами додатного і від'ємного живлення, колектори сімнадцятого n-p-n і вісімнадцятого p-n-p транзисторів з'єднано з базами та колекторами дев'ятнадцятого n-p-n і двадцятого p-n-p транзисторів та базами першого n-p-n і другого p-n-p вихідних транзисторів відповідно, емітери дев'ятнадцятого n-p-n і двадцятого p-n-p транзисторів з'єднано між собою та через коригуючий конденсатор із емітерами вхідних транзисторів, колектори першого n-p-n і другого p-n-p вихідних транзисторів з'єднано з шинами додатного і від'ємного живлення, а їх емітери з'єднано з виходом схеми, а вихід з'єднано із шиною нульового потенціалу через вихідний резистор, вихідну шину з'єднано з емітерами вхідних транзисторів через резистор зворотного зв'язку. Основними недоліками є значна нелінійність та велика споживана потужність. За прототип обрано підсилювач постійного струму [Деклараційний патент на корисну модель №11189 Україна, Н03К5/24, G05В1/01, 2005], який містить перше та друге джерела струмів, перший та другий вхідні транзистори, двадцять транзисторів, перший та другий вихідні транзистори, шину нульового потенціалу, шину додатного живлення, шину від'ємного живлення, резистор зворотного зв'язку, вихідний резистор, вхідну шину, вихідну шину, коригуючий конденсатор, вхідний резистор. Вхідну шину з'єднано з емітерами вхідних транзисторів через вхідний резистор, їх бази з'єднано з базами та колекторами першого n-p-n і другого pn-p транзисторів відповідно, їх емітери з'єднано з шиною нульового потенціалу, а їх колектори з'єднано з шинами додатного і від'ємного живлення через перше та друге джерела струмів відповідно, колектори першого n-p-n і другого p-n-p вхідних транзисторів з'єднано з колекторами третього n-pn і четвертого p-n-p транзисторів та базами тринадцятого n-p-n і чотирнадцятого p-n-p транзисторів відповідно, а емітери третього n-p-n і четвертого pn-p транзисторів з'єднано з шинами додатного і від'ємного живлення, їх бази з'єднано з базами та колекторами п'ятого n-p-n і шостого p-n-p транзисторів та колекторами сьомого p-n-p і восьмого n-pn транзисторів відповідно, емітери п'ятого n-p-n і шостого p-n-p транзисторів з'єднано між собою, емітери сьомого p-n-p і восьмого n-p-n транзисторів з'єднано між собою, а їх бази з'єднано з базами та колекторами дев'ятого p-n-p і десятого n-p-n транзисторів та колекторами тринадцятого p-n-p і чотирнадцятого n-p-n транзисторів відповідно, емітери дев'ятого p-n-p і десятого n-p-n транзисто 5 18466 6 рів з'єднано з шиною нульового потенціалу, колекдодатного та від'ємного живлення відповідно, котори тринадцятого p-n-p і чотирнадцятого n-p-n лектори сьомого n-p-n та восьмого p-n-p транзистранзисторів з'єднано з колекторами одинадцятого торів з'єднано з колекторами п'ятого p-n-p та шосn-p-n і дванадцятого p-n-p транзисторів та базами того n-p-n транзисторів відповідно, їх емітери сімнадцятого p-n-p і вісімнадцятого n-p-n транзисз'єднано між собою, а їх бази з'єднано з базами та торів відповідно, а колектори одинадцятого n-p-n і колекторами тринадцятого n-p-n та чотирнадцятодванадцятого p-n-p транзисторів з'єднано з шинаго p-n-p транзисторів відповідно, емітери тринами додатного і від'ємного живлення, а бази одинадцятого n-p-n та чотирнадцятого p-n-p транзистодцятого n-p-n і дванадцятого p-n-p транзисторів рів з'єднано з шиною нульового потенціалу, а їх з'єднано з базами та колекторами п'ятнадцятого pколектори з'єднано з колекторами одинадцятого pn-p і шістнадцятого n-p-n транзисторів та емітераn-p та дванадцятого n-p-n транзисторів відповідно, ми сімнадцятого p-n-p і вісімнадцятого n-p-n транбази одинадцятого p-n-p та дванадцятого n-p-n зисторів відповідно, а емітери п'ятнадцятого p-n-p і транзисторів з'єднано з колекторами першого n-pшістнадцятого n-p-n транзисторів з'єднано з шиn та другого p-n-p вхідних транзисторів відповідно, нами додатного і від'ємного живлення, колектори а їх емітери з'єднано з колекторами дев'ятого p-n-p сімнадцятого p-n-p і вісімнадцятого n-p-n транзиста десятого n-p-n транзисторів відповідно, емітери торів з'єднано з базами та колекторами дев'ятнадев'ятого p-n-p та десятого n-p-n транзисторів дцятого n-p-n і двадцятого p-n-p транзисторів та з'єднано з шинами додатного та від'ємного живбазами першого і другого вихідних транзисторів лення відповідно, а їх бази з'єднано з базами та відповідно, а емітери дев'ятнадцятого n-p-n і дваколекторами п'ятнадцятого p-n-p та шістнадцятого дцятого p-n-p транзисторів з'єднано між собою та n-p-n транзисторів відповідно, емітери п'ятнадцячерез коригуючий конденсатор із емітерами вхідтого p-n-p та шістнадцятого n-p-n транзисторів них транзисторів, колектори першого n-p-n і другоз'єднано з шинами додатного та від'ємного живго p-n-p вихідних транзисторів з'єднано з шинами лення відповідно, емітери сімнадцятого p-n-p та додатного і від'ємного живлення, а їх емітери з'єдвісімнадцятого n-p-n транзисторів з'єднано з шинано з виходом схеми, а вихід з'єднано із шиною нами додатного та від'ємного живлення відповіднульового потенціалу через вихідний резистор, но, їх бази з'єднано з колекторами дев'ятого p-n-p вихідну шину також з'єднано з емітерами вхідних та десятого n-p-n транзисторів відповідно, а їх котранзисторів через резистор зворотного зв'язку. лектори з'єднано з колекторами та базами дев'ятОсновними недоліками прототипу є значна надцятого n-p-n та двадцятого p-n-p транзисторів нелінійність та малий коефіцієнт підсилення, що відповідно, емітери дев'ятнадцятого n-p-n та двазменшує точність пристрою. дцятого p-n-p транзисторів з'єднано з емітерами В основу корисної моделі поставлено задачу першого n-p-n та другого p-n-p вхідних транзистостворення підсилювача постійного струму, в якому рів через коригуючий конденсатор, емітери першоза рахунок введення нових елементів та зв'язків го n-p-n та другого p-n-p вихідних транзисторів між ними підвищується лінійність та збільшується з'єднано з емітерами першого n-p-n та другого p-nкоефіцієнт підсилення, з'являється можливість p вхідних транзисторів через резистор зворотного поширення галузі використання приладу, що призв'язку, їх бази з'єднано з базами дев'ятнадцятого водить до економії шляхом використання приладу n-p-n та двадцятого p-n-p транзисторів відповідно, в різноманітних пристроях імпульсної та обчислюа їх колектори з'єднано з шинами додатного та вальної техніки, автоматики тощо. від'ємного живлення, вихідну шину з'єднано з еміПоставлена задача досягається тим, що в підтерами першого n-p-n та другого p-n-p вихідних силювач постійного струму який містить перший та транзисторів та через вихідний резистор з шиною другий вхідні транзистори, перший та другий вихінульового потенціалу, бази п'ятого p-n-p та шостодні транзистори, двадцять транзисторів, перше та го n-p-n транзисторів з'єднано через друге джередруге джерела струмів, коригуючий конденсатор, ло струму, колектори першого n-p-n та другого p-nвхідний резистор, резистор зворотного зв'язку, p транзисторів з'єднано з колекторами двадцять вихідний резистор, шину додатного живлення, третього p-n-p та двадцять четвертого n-p-n траншину від'ємного живлення, шину нульового потензисторів відповідно, емітери двадцять третього pціалу, вхідну шину, вихідну шину, введено десять n-p та двадцять четвертого n-p-n з'єднано з шинатранзисторів та трете джерело струму. Причому ми додатного та від'ємного живлення відповідно, а вхідну шину через вхідний резистор з'єднано з їх бази з'єднано з базами та колекторами двадцяемітерами першого n-p-n та другого p-n-p вхідних ть першого p-n-p та двадцять другого n-p-n трантранзисторів, колектори n-p-n першого та p-n-p зисторів відповідно, емітери двадцять першого pдругого вхідних транзисторів з'єднано з колектоn-p та двадцять другого n-p-n з'єднано з шинами рами третього p-n-p та четвертого n-p-n транзисдодатного та від'ємного живлення відповідно, a dc торів відповідно, а їх бази з'єднано з базами та колектори з'єднано через перше джерело струму, колекторами першого n-p-n та другого p-n-p транбази двадцять сьомого n-p-n та двадцять восьмого зисторів відповідно, емітери першого n-p-n та друp-n-p транзисторів з'єднано з колекторами сімнадгого p-n-p транзисторів з'єднано з шиною нульовоцятого p-n-p та вісімнадцятого n-p-n транзисторів го потенціалу, емітери третього p-n-p та відповідно, їх колектори з'єднано з колекторами четвертого n-p-n з'єднано з шинами додатного та п'ятнадцятого p-n-p та шістнадцятого n-p-n транзивід'ємного живлення відповідно, а їх бази з'єднано сторів відповідно, а їх емітери з'єднано, бази п'ятз базами та колекторами п'ятого p-n-p та шостого надцятого p-n-p та шістнадцятого n-p-n транзистоn-p-n транзисторів відповідно, емітери п'ятого p-nрів з'єднано з базами та колекторами двадцять p та шостого n-p-n транзисторів з'єднано з шинами дев'ятого p-n-p та тридцятого n-p-n транзисторів 7 18466 8 відповідно, колектори п'ятого p-n-p та шостого n-pp 17 та десятого n-p-n 18 транзисторів з'єднано з n транзисторів з'єднано з колекторами та базами шинами додатного 35 та від'ємного 36 живлення двадцять п'ятого p-n-p та двадцять шостого n-p-n відповідно, а їх бази з'єднано з базами та колектотранзисторів відповідно, емітери двадцять п'ятого рами п'ятнадцятого p-n-p 23 та шістнадцятого n-pp-n-p та двадцять шостого n-p-n транзисторів з'єдn 24 транзисторів. Емітери п'ятнадцятого p-n-p 23 нано з шинами додатного та від'ємного живлення та шістнадцятого n-p-n 24 транзисторів з'єднано з відповідно, колектори двадцять дев'ятого p-n-p та шинами додатного 35 та від'ємного 36 живлення тридцятого n-p-n транзисторів з'єднано через тревідповідно. Емітери сімнадцятого p-n-p 29 та вісімтє джерело струму, а їх емітери з'єднано з шинами надцятого n-p-n 30 транзисторів з'єднано з шинадодатного та від'ємного живлення відповідно. ми додатного 35 та від'ємного 36 живлення відпоНа кресленні представлено принципову схему відно, Їх бази з'єднано з колекторами дев'ятого pпідсилювача постійного струму. n-p 17 та десятого n-p-n 18 транзисторів відповідВхідну шину 44 через вхідний резистор 41 но, а їх колектори з'єднано з колекторами та базаз'єднано з емітерами першого n-p-n 7 та другого pми дев'ятнадцятого n-p-n 31 та двадцятого p-n-p n-p 8 вхідних транзисторів. Колектори n-p-n першо32 транзисторів відповідно. Емітери дев'ятнадцяго 7 та p-n-p другого 8 вхідних транзисторів з'єднатого n-p-n 31 та двадцятого p-n-p 32 транзисторів но з колекторами третього p-n-p 9 та четвертого nз'єднано з емітерами першого n-p-n 7 та другого pp-n 10 транзисторів відповідно, а їх бази з'єднано з n-p 8 вхідних транзисторів через коригуючий конбазами та колекторами першого n-p-n 5 та другого денсатор 46. Емітери першого n-p-n 33 та другого p-n-p 6 транзисторів відповідно. Емітери першого p-n-p 34 вихідних транзисторів з'єднано з емітераn-p-n 5 та другого p-n-p 6 транзисторів з'єднано з ми першого n-p-n 7 та другого p-n-p 8 вхідних трашиною нульового потенціалу 40. Колектори пернзисторів через резистор зворотного зв'язку 42, їх шого n-p-n 5 та другого p-n-p 6 транзисторів з'єдбази з'єднано з базами дев'ятнадцятого n-p-n 31 нано з колекторами двадцять третього p-n-p 3 та та двадцятого p-n-p 32 транзисторів відповідно, а двадцять четвертого n-p-n 4 транзисторів відповіїх колектори з'єднано з шинами додатного 35 та дно. Емітери двадцять третього p-n-p 3 та двадцявід'ємного 36 живлення. Вихідну шину 45 з'єднано ть четвертого n-p-n 4 з'єднано з шинами додатного з емітерами першого n-p-n 33 та другого p-n-p 34 35 та від'ємного 36 живлення відповідно, а їх бази вихідних транзисторів та через вихідний резистор з'єднано з базами та колекторами двадцять пер43 з шиною нульового потенціалу 40, бази двадцяшого p-n-p 1 та двадцять другого n-p-n 2 транзисть сьомого n-p-n 25 та двадцять восьмого p-n-p 26 торів відповідно. Емітери двадцять першого p-n-p транзисторів з'єднано з колекторами сімнадцятого 1 та двадцять другого n-p-n 2 з'єднано з шинами p-n-p 29 та вісімнадцятого n-p-n 30 транзисторів додатного 35 та від'ємного 36 живлення відповідвідповідно, їх колектори з'єднано з колекторами но, а їх колектори з'єднано через перше джерело п'ятнадцятого p-n-p 23 та шіснадцятого n-p-n 24 струму 37. Емітери третього p-n-p 9 та четвертого транзисторів відповідно, а їх емітери з'єднано. n-p-n 10 з'єднано з шинами додатного 35 та від'єБази п'ятнадцятого p-n-p 23 та шістнадцятого n-p-n много 36 живлення відповідно, а їх бази з'єднано з 24 транзисторів з'єднано з базами та колекторами базами та колекторами п'ятого p-n-p 11 та шостого двадцять дев'ятого p-n-p 27 та тридцятого n-p-n 28 n-p-n 12 транзисторів відповідно. Бази п'ятого p-nтранзисторів відповідно. Колектори двадцять деp 11 та шостого n-p-n 12 транзисторів з'єднано в'ятого p-n-p 27 та тридцятого n-p-n 28 транзисточерез друге джерело струму 38, емітери п'ятого pрів з'єднано через третє джерело струму 39, а їх n-p 11 та шостого n-p-n 12 транзисторів з'єднано з емітери з'єднано з шинами додатного 35 та від'ємшинами додатного 35 та від'ємного 36 живлення ного 36 живлення відповідно. відповідно. Колектори п'ятого p-n-p 11 та шостого Пристрій працює таким чином. n-p-n 12 транзисторів з'єднано з колекторами та Джерела струмів 37, 38 та 39 задають режим базами двадцять п'ятого p-n-p 15 та двадцять шопо постійному струму схеми. Транзистори 1 і 3 p-nстого n-p-n 16 транзисторів відповідно. Емітери p типу та 2 і 4 n-p-n типу утворюють струмові дзердвадцять п'ятого p-n-p 15 та двадцять шостого n-pкала, виходи яких задають режим по постійному n 16 транзисторів з'єднано з шинами додатного 35 струму транзисторів 5 n-p-n та 6 p-n-p у діодному та від'ємного 36 живлення відповідно. Колектори вмиканні, які генерують на своїх базах додатну та сьомого n-p-n 13 та восьмого p-n-p 14 транзисторів від'ємну напруги зміщення відповідно. Транзистоз'єднано з колекторами п'ятого p-n-p 11 та шостого ри 7 n-p-n та 8 p-n-p утворюють вхідний двотактn-p-n 12 транзисторів відповідно, їх емітери з'єдний симетрійний каскад. Власне тракт підсилення нано між собою, а їх бази з'єднано з базами та виконано на транзисторах 19, 29 p-n-p і 20, 30 n-pколекторами тринадцятого n-p-n 21 та чотирнадn, а також 31, 33 та 32, 34. Відбивачі струмів викоцятого p-n-p 22 транзисторів відповідно. Емітери нані на транзисторах 17, 23, 27 p-n-p та 18, 24, 28 тринадцятого n-p-n 21 та чотирнадцятого p-n-p 22 n-p-n служать для відбиття струмів, що знімаються транзисторів з'єднано з шиною нульового потенціз колекторів 25, 26, а також джерела струму 39. алу 40, а їх колектори з'єднано з колекторами одиТранзистори 31 n-p-n та 32 p-n-p в діодному вминадцятого p-n-p 19 та дванадцятого n-p-n 20 транканні слугують для завдання режиму по постійнозисторів відповідно. Бази одинадцятого p-n-p 19 та му струму двотактного вихідного каскаду на трандванадцятого n-p-n 20 транзисторів з'єднано з козисторах 33 n-p-n і 34 p-n-p. Транзистори 9, 11, 15 лекторами першого n-p-n 7 та другого p-n-p 8 вхідp-n-p, а також 10, 12, 16 n-p-n є відбивачами струних транзисторів відповідно, а їх емітери з'єднано му з джерела струму 38, а також струмів, які генез колекторами дев'ятого p-n-p 17 та десятого n-p-n руються відбивачами на транзисторах 13, 21 n-p-n 18 транзисторів відповідно. Емітери дев'ятого p-nі 14, 22 p-n-p. Вони задають режим по постійному 9 18466 10 струму транзисторів 19 p-n-p та 20 n-p-n. Причому базового струму транзистора 33 n-p-n. При цьому транзистори 11,15 p-n-p та 12, 16 n-p-n включено транзистор 33 n-p-n призакривається, а транзистор як діоди. Сукупність транзисторів 13 n-p-n , 14 p-n34 p-n-p привідкривається. Внаслідок чого потенp, 21 n-p-n, 22 p-n-p це так звана струмова підвісціал вихідної шини 45 зменшується, стає від'ємним ка, яка забезпечує незалежність рівня наскрізного і наближається до потенціалу від'ємної напруги колекторного струму через транзистори 13 n-p-n, живлення. Струм починає втікати у вихідну шину з 14 p-n-p та колекторних струмів відбивання через шини нульового потенціалу 40 через резистор 43. транзистори 9 p-n-p, 10 n-p-n від приростів колекЯкщо вхідна напруга є від'ємною на вхідній торного струму через транзистори 19 p-n-p, 20 n-pшині 44, то струм витікає зі схеми через резистор n. Резистор 42 задає коефіцієнт передання. Рези41, то транзистор 8 p-n-p призакривається, 7 n-p-n стор 41 задає вхідний струм. Резистор 43 слугує привідкривається. Колекторний струм транзистора навантаженням схеми. Конденсатор 46 коригує 8 p-n-p при цьому зменшується, а транзистора 7 nАЧХ і забезпечує стійкість роботи схеми. До шини p-n збільшується, приріст колекторного струму 35 та 36 підключають джерела додатної та від'ємтранзистора 7 n-p-n надходить на базу транзистоної напруги. ра 19 p-n-p, внаслідок чого збільшується його еміЯкщо вхідна напруга є додатною на вхідній терний струм, а зменшення колекторного струму шині 44, то струм втікає в схему через резистор транзистора 8 p-n-p надходить на базу транзисто41, то транзистор 8 p-n-p привідкривається, 7 n-p-n ра 20 n-p-n, призакриваючи його. Збільшення еміпризакривається. Колекторний струм транзистора терного струму транзистора 19 p-n-p привідкриває 8 p-n-p при цьому збільшується, а транзистора 7 nтранзистор 29 p-n-p, а зменшення емітерного p-n зменшується, приріст колекторного струму струму транзистора 20 n-p-n призакриває транзистранзистора 8 p-n-p надходить на базу транзистотор 30 n-p-n. Колекторний струм транзистора 29 pра 20 n-p-n, внаслідок чого збільшується його еміn-p збільшується, а транзистора 30 n-p-n зменшутерний струм, а зменшення колекторного струму ється. Це призводить відповідно до зменшення транзистора 7 n-p-n надходить на базу транзистобазового струму транзистора 34 p-n-p і збільшення ра 19 p-n-p, призакриваючи його. Збільшення емібазового струму транзистора 33 n-p-n. При цьому терного струму транзистора 20 n-p-n привідкриває транзистор 33 n-p-n привідкривається, а транзистранзистор 30 n-p-n, а зменшення емітерного тор 34 p-n-p призакривається. Внаслідок чого поструму транзистора 19 p-n-p призакриває транзистенціал вихідної шини 45 збільшується, стає додатор 29 p-n-p. Колекторний струм транзистора 30 nтним і наближається до потенціалу додатної p-n збільшується, а транзистора 29 p-n-p зменшунапруги живлення. Струм починає витікати з вихіється. Це призводить відповідно до збільшення дної шини в шину 45 нульового потенціалу 40 чебазового струму транзистора 34 p-n-p і зменшення рез резистор 43. Комп’ютерна верстка Л.Литвиненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Direct-current amplifier

Автори англійською

Azarov Oleksii Dmytrovych, Reshetnik Oleksandr Oleksandrovych, Harnaha Volodymyr Anatoliiovych, Lukaschuk Oleksandr Oleksandrovych

Назва патенту російською

Усилитель постоянного тока

Автори російською

Азаров Алексей Дмитриевич, Решетник Александр Александрович, Гарнага Владимир Анатольевич, Лукащук Александр Александрович

МПК / Мітки

МПК: H03K 5/22, G05B 1/00

Мітки: постійного, струму, підсилювач
