Захарченко Сергій Михайлович

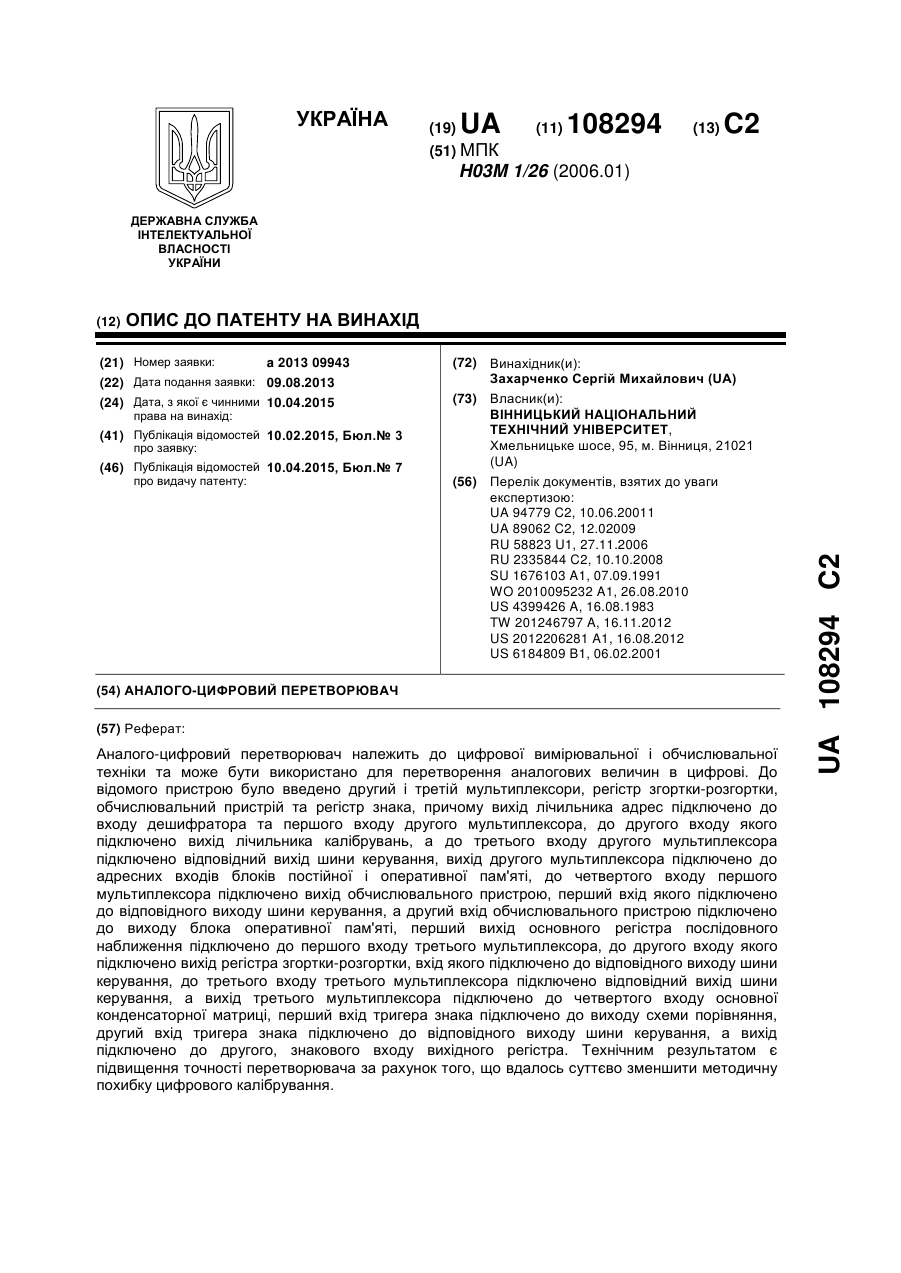

Номер патенту: 108294

Опубліковано: 10.04.2015

Автор: Захарченко Сергій Михайлович

МПК: H03M 1/26

Мітки: аналого-цифровий, перетворювач

Формула / Реферат:

Аналого-цифровий перетворювач, який містить конденсаторну матрицю, схему порівняння, ключовий елемент, блок маскування, регістр послідовного наближення, дешифратор, лічильник калібрувань та лічильник адрес, блок оперативної та блок постійної пам'яті, перший мультиплексор, блок додавання, вихідний регістр, блок керування, шини вхідного аналогового сигналу, опорної напруги, нульового потенціалу, керуючих сигналів, сигналу станів, вихідну...

Номер патенту: 70362

Опубліковано: 11.06.2012

Автори: Азаров Олексій Дмитрович, Захарченко Сергій Михайлович, Богомолов Сергій Віталійович, Бойко Олександр Володимирович

МПК: H03K 5/22, G05B 1/00

Мітки: двотактний, підсилювач, струму, симетричний

Формула / Реферат:

Двотактний симетричний підсилювач струму, який містить вхідну шину з'єднану з затворами третього і четвертого польових транзисторів, а також з першим виводом коригуючого конденсатора, витоки третього і четвертого польових транзисторів з'єднано з базами та колекторами восьмого і сьомого, біполярних транзисторів відповідно, базами четвертого, десятого і третього, дев'ятого біполярних транзисторів відповідно, а також з колекторами...

Номер патенту: 69746

Опубліковано: 10.05.2012

Автори: Бойко Олександр Володимирович, Азаров Олексій Дмитрович, Захарченко Сергій Михайлович, Богомолов Сергій Віталійович, Тарасова Ольга Миколаївна

МПК: H03K 5/22, G05B 1/00

Мітки: струму, двотактний, підсилювач, симетричний

Формула / Реферат:

Двотактний симетричний підсилювач струму, який містить вхідну і вихідну шини, перше і друге джерела струму, чотири польові транзистори, шини додатного і від'ємного живлення, вісімнадцять біполярних транзисторів, вхідну шину з'єднано з затворами третього і четвертого польових транзисторів, витоки третього і четвертого польових транзисторів з'єднано з колекторами восьмого, десятого і сьомого, дев'ятого біполярних транзисторів відповідно,...

Номер патенту: 94779

Опубліковано: 10.06.2011

Автори: Азаров Олексій Дмитрович, Захарченко Сергій Михайлович, Захарченко Михайло Григорович

МПК: H03M 1/00, H03M 1/10

Мітки: перетворення, пристрій, реалізації, аналого-цифрового, спосіб

Формула / Реферат:

1. Спосіб аналого-цифрового перетворення, який базується на застосуванні процесу перерозподілу заряду на конденсаторній матриці і складається з двох етапів: етапу калібрування старших, неточних розрядів перетворювача і етапу безпосереднього перетворення, який відрізняється тим, що процедуру калібрування здійснюють виключно в цифровій формі, для чого на вхід конденсатора, що калібрують, подають опорну напругу, далі відповідний заряд...

Номер патенту: 55701

Опубліковано: 27.12.2010

Автори: Бойко Олександр Володимирович, Крупельницький Леонід Віталійович, Захарченко Сергій Михайлович

МПК: H03G 3/20

Мітки: перетворення, аналого-цифрового, пристрій

Формула / Реферат:

Пристрій аналого-цифрового перетворення, який містить вхідну аналогову шину, шину опорної напруги, аналоговий комутатор, блок вибірки-зберігання, схему множення на основу системи числення, схему порівняння, суматор, схему множення, блок керування, вихідну цифрову шину, шину "Пуск", шину "Кінець перетворення", причому вхідну аналогову шину з'єднано з першим інформаційним входом аналогового комутатора, вихід якого з'єднано...

Номер патенту: 92648

Опубліковано: 25.11.2010

Автори: Гарнага Володимир Анатолійович, Захарченко Сергій Михайлович, Богомолов Сергій Віталійович, Азаров Олексій Дмитрович

МПК: G05B 1/00, H03F 3/26, H03K 5/22 ...

Мітки: підсилювач, струму, симетричний, двотактний

Формула / Реферат:

Двотактний симетричний підсилювач струму, який містить перше та друге джерела струму, резистор зворотного зв'язку, шини додатного і від'ємного живлення, вхідну і вихідну шини, шину нульового потенціалу, шість транзисторів, причому вхідну шину з'єднано з першим виводом резистора зворотного зв'язку, бази третього і четвертого транзисторів з'єднано з базами та колекторами першого і другого транзисторів відповідно та через перше і друге джерела...

Номер патенту: 54812

Опубліковано: 25.11.2010

Автори: Крупельницький Леонід Віталійович, Захарченко Сергій Михайлович, Бойко Олександр Володимирович

МПК: H03M 1/00

Мітки: спосіб, аналого-цифрового, перетворення

Формула / Реферат:

Спосіб аналого-цифрового перетворення, що заснований на модифікованому алгоритмі МакЧарльза, який полягає в тому, що вводять сигнали для корегування похибок, які впливають на лінійність перетворення і на коефіцієнт нахилу характеристики перетворення, за допомогою аналого-цифрового перетворювача отримують результуючий код послідовно розряд за розрядом, причому перший цикл перетворення вхідного сигналу UBX обчислюють множенням на 2 і...

Номер патенту: 43254

Опубліковано: 10.08.2009

Автори: Азаров Олексій Дмитрович, Бойко Олександр Володимирович, Захарченко Сергій Михайлович

МПК: H03M 1/22

Мітки: перетворення, пристрій, аналого-цифрового

Формула / Реферат:

Пристрій аналого-цифрового перетворення, який містить вхідну аналогову шину та вихідну цифрову шину, схему порівняння, регістр послідовного наближення, цифро-аналоговий перетворювач із ваговою надлишковістю, блок постійної пам'яті, лічильник адреси, причому другий аналоговий вхід схеми порівняння під'єднано до виходу цифро-аналогового перетворювача із ваговою надлишковістю, вихід схеми порівняння з'єднано з інформаційною шиною результату...

Номер патенту: 42948

Опубліковано: 27.07.2009

Автори: Бойко Олександр Володимирович, Азаров Олексій Дмитрович, Захарченко Сергій Михайлович

МПК: H03M 1/22

Мітки: спосіб, перетворення, аналого-цифрового

Формула / Реферат:

Спосіб аналого-цифрового перетворення, який полягає в тому, що на кожному і-ому такті формують компенсуючий сигнал врівноваження і додатковий компенсуючий сигнал та порівнюють з вхідним аналоговим сигналом, по результатах їх порівняння на всіх тактах формують вихідний код, який відрізняється тим, що після формування вихідного коду компенсуючий сигнал пропонують знаходити шляхом усереднення і на основі усередненого значення калібрують вагу...

Номер патенту: 85083

Опубліковано: 25.12.2008

Автори: Азаров Олексій Дмитрович, Лукащук Олександр Олександрович, Захарченко Сергій Михайлович

МПК: H03M 1/22

Мітки: реалізації, пристрій, спосіб, перетворення, аналого-цифрового

Формула / Реферат:

1. Спосіб аналого-цифрового перетворення, в якому на кожному і-му такті формують компенсуючий сигнал врівноваження і здійснюють порівняння вхідного аналогового сигналу з сигналом врівноваження, за результатами порівняння на всіх тактах здійснюють формування вихідного коду надлишкової позиційної системи числення, який відрізняється тим, що компенсуючий аналоговий сигнал формують як суму з додатних або від'ємних еталонних аналогових величин,...

Номер патенту: 26530

Опубліковано: 25.09.2007

Автори: Огнєв Віталій Георгієвич, Захарченко Сергій Михайлович, Азаров Олексій Дмитрович, Богомолов Сергій Віталійович, Кисюк Дмитро Васильович

МПК: H03F 3/26

Мітки: підсилювач, струму, постійного

Формула / Реферат:

Підсилювач постійного струму, який містить резистор зворотного зв'язку, коригуючий конденсатор, шини додатного та від'ємного живлення, вхідну і вихідну шини, перше та друге джерела струмів, шину нульового потенціалу, вісім біполярних n-p-n та вісім біполярних p-n-р транзисторів, два n-типу та два р-типу польових транзисторів, причому вхідну шину з'єднано з затворами третього р-типу і четвертого n-типу польових транзисторів, а також з першими...

Номер патенту: 19379

Опубліковано: 15.12.2006

Автори: Богомолов Сергій Віталійович, Лукащук Олександр Олександрович, Захарченко Сергій Михайлович, Азаров Олексій Дмитрович, Тарасова Ольга Миколаївна

МПК: G05B 1/00, H03K 5/22

Мітки: пристрій, порівняння, вхідний, схемі, струмів

Формула / Реферат:

Вхідний пристрій схеми порівняння струмів, що містить два вхідні транзистори, шину додатного живлення, шину від'ємного живлення, шину нульового потенціалу, двадцять вісім транзисторів, перший та другий вихідні транзистори, три резистори, шину входу, шину виходу, причому емітери першого і другого транзисторів з'єднано з шиною нульового потенціалу, їх колектори з'єднано з колекторами тринадцятого і чотирнадцятого транзисторів відповідно, а їх...

Номер патенту: 16968

Опубліковано: 15.09.2006

Автори: Азаров Олексій Дмитрович, Гарнага Володимир Анатолійович, Решетнік Олександр Олександрович, Харьков Олексій Михайлович, Захарченко Сергій Михайлович

МПК: H03K 5/00, G05B 1/00

Мітки: буферний, елемент

Формула / Реферат:

Буферний елемент, що містить перше та друге джерела струмів, два польові транзистори р-типу та два польові транзистори n-типу, шини додатного та від'ємного потенціалу, який відрізняється тим, що у нього введено шістнадцять транзисторів, причому вхідну шину з'єднано з затворами першого р-типу та другого n-типу польових транзисторів, а витоки першого р-типу та другого n-типу польових транзисторів з'єднано з емітерами четвертого р-n-р та...

Номер патенту: 15896

Опубліковано: 17.07.2006

Автори: Азаров Олексій Дмитрович, Захарченко Сергій Михайлович, Лукащук Олександр Олександрович

МПК: G05B 1/00, H03K 5/22

Мітки: буферний, каскад

Формула / Реферат:

Буферний каскад, який містить вісім транзисторів, два джерела струму, шини додатного та від'ємного живлення, вхідну та вихідну шини, причому вхідна шина з'єднана з базами четвертого та п'ятого транзисторів, колектори яких з'єднані з колекторами шостого та третього транзисторів відповідно, та емітерами сьомого та другого транзисторів відповідно, база та колектор першого транзистора об'єднані і приєднані до шини додатного живлення через перше...

Номер патенту: 13110

Опубліковано: 15.03.2006

Автори: Захарченко Сергій Михайлович, Азаров Олексій Дмитрович, Лукащук Олександр Олександрович

МПК: G05B 1/00, H03K 5/22

Мітки: порівняння, пристрій, вхідний, струмів, схемі

Формула / Реферат:

Вхідний пристрій схеми порівняння струмів, який містить перший та другий вхідні транзистори, шину додатного живлення, шину від'ємного живлення, шину нульового потенціалу, двадцять два транзистори, перший та другий вихідні транзистори, три резистори, шину входу, шину виходу, причому вхідну шину з'єднано з емітерами першого і другого вхідних транзисторів, а їх бази - з колекторами та базами першого і другого транзисторів, емітери першого і...

Номер патенту: 11301

Опубліковано: 15.12.2005

Автори: Азаров Олексій Дмитрович, Гарнага Володимир Анатолійович, Решетнік Олександр Олександрович, Захарченко Сергій Михайлович

МПК: H03F 3/26

Мітки: різницевий, підсилювач, струму

Формула / Реферат:

Різницевий підсилювач струму, який містить резистор зворотного зв'язку, шину нульового потенціалу, шини живлення з додатним та від'ємним потенціалами, вхідну та вихідну шини, причому до першого виводу резистора зворотного зв’язку підключено вхідну шину і емітери першого та другого транзисторів, до бази другого транзистора підключено базу і колектор третього транзистора і колектор четвертого транзистора, база четвертого транзистора під'єднана...

Номер патенту: 11189

Опубліковано: 15.12.2005

Автори: Решетнік Олександр Олександрович, Азаров Олексій Дмитрович, Захарченко Сергій Михайлович, Гарнага Володимир Анатолійович

МПК: G05B 1/00, H03K 5/22

Мітки: підсилювач, постійного, струму

Формула / Реферат:

Підсилювач постійного струму, який містить перше та друге джерела струмів, перший та другий вхідні транзистори, вісім транзисторів, вихідний резистор, резистор зворотного зв'язку, шину нульового потенціалу, шини позитивного та негативного живлення, вхідну та вихідну шини, причому бази першого та другого вхідних транзисторів з'єднано з базами та колекторами першого і другого транзисторів відповідно, емітери першого і другого транзисторів...

Номер патенту: 53090

Опубліковано: 15.01.2003

Автори: Азаров Олексій Дмитрович, Захарченко Сергій Михайлович, Архипчук Олександр Анатолійович

МПК: H03M 1/38

Мітки: аналого-цифрового, спосіб, перетворення

Формула / Реферат:

Спосіб аналого-цифрового перетворення, який полягає в розподілі розрядної сітки на точні та неточні розряди та включає процедуру самокалібрування, що відбувається з молодших неточних розрядів і здійснюється наступним чином - на вхід аналого-цифрового перетворювача (АЦП) подають аналоговий сигнал Аl, значення якого знаходиться в межах:Al min< Al <Al max,де
